Torna, freze ve diğer takım tezgahlarında yapılan işlemlerde eksen konumlarının doğru takip edilmesi, işleme sürecinin önemli parçalarından biridir. Özellikle konvansiyonel tezgahlarda operatörün eksen hareketlerini daha kolay takip edebilmesi için dijital ölçme sistemlerinden yararlanılabilir.

Peki mevcut bir tezgaha sonradan dijital ölçme sistemi takılabilir mi? Her tezgah için aynı sistem kullanılabilir mi? Torna ve freze tezgahlarında sistem seçerken nelere dikkat edilmelidir?

Bu yazıda tezgahlarda dijital ölçme sistemlerinin kullanımını, mevcut tezgahlara uygulanabilirliğini ve doğru sistem belirlenirken dikkat edilmesi gereken temel noktaları ele alıyoruz.

Tezgahlarda Dijital Ölçme Sistemi Ne İşe Yarar?

Dijital ölçme sistemleri, tezgah eksenlerinde meydana gelen hareketlerin ölçülmesini ve konum bilgilerinin dijital gösterge üzerinden takip edilmesini sağlar.

Tezgah üzerine yerleştirilen lineer cetveller eksen hareketini algılar. Elde edilen konum bilgisi dijital gösterge ünitesine iletilerek operatöre sayısal olarak gösterilir. Böylece işleme sırasında ilgili eksenin konumu doğrudan ekran üzerinden takip edilebilir.

Burada önemli bir ayrım vardır: Dijital ölçme sistemi bir CNC kontrol sistemi değildir. Tezgahın eksenlerini otomatik olarak hareket ettirmez; mevcut eksen hareketlerinin ölçülmesini ve konumlarının görüntülenmesini sağlar.

Mevcut Bir Tezgaha Dijital Ölçme Sistemi Takılabilir mi?

Bir tezgahın eski veya konvansiyonel olması, dijital ölçme sistemi kullanılmasına tek başına engel değildir. Uygun mekanik yapıya ve montaj alanına sahip birçok torna ve freze tezgahına sonradan dijital ölçme sistemi uygulanabilir.

Sistemin uygulanabilirliği değerlendirilirken özellikle;

• Ölçülmek istenen eksenler,
• Eksenlerin hareket mesafeleri,
• Lineer cetveller için uygun montaj alanı,
• Tezgahın fiziksel yapısı,
• Çalışma ortamı dikkate alınmalıdır.

Bu nedenle sistem seçimi yalnızca tezgahın marka veya modeline göre değil, tezgahın gerçek ölçüleri ve kullanım koşullarına göre yapılmalıdır.

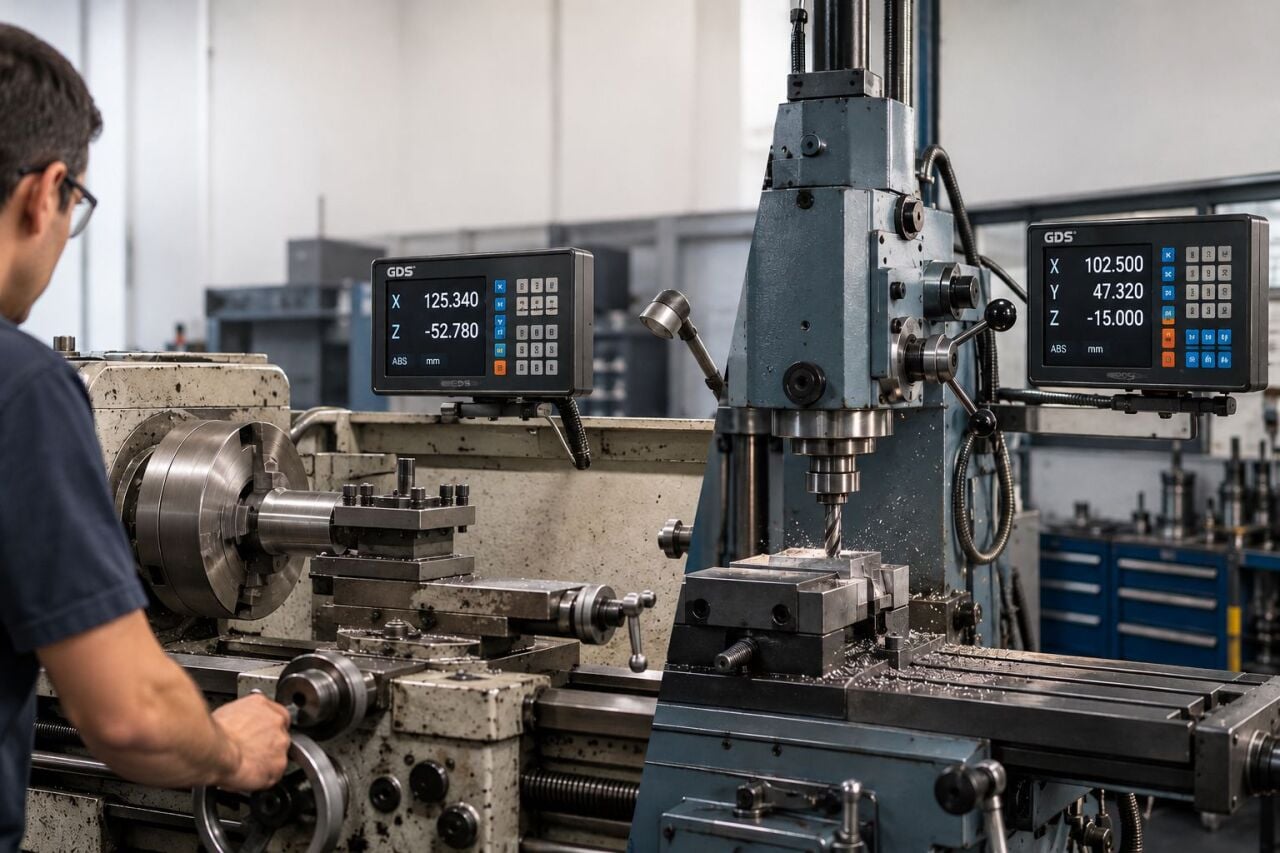

Torna Tezgahlarında Dijital Ölçme Sistemi

Konvansiyonel torna tezgahlarında dijital ölçme sistemi genellikle boyuna ve enine hareketlerin takip edilmesi amacıyla kullanılır. Bu nedenle birçok torna uygulamasında iki eksenin konum bilgisinin görüntülenmesi yeterli olabilir.

Ancak kullanılacak lineer cetvellerin ölçüm uzunlukları tezgahın gerçek hareket mesafelerine göre belirlenmelidir. Uygun şekilde kurulan sistem sayesinde operatör, işleme sırasında eksenlerde meydana gelen konum değişikliklerini dijital gösterge üzerinden takip edebilir.

Bu uygulama, mevcut konvansiyonel torna tezgahlarını kullanmaya devam ederken dijital konum takibinden yararlanmak isteyen işletmeler için uygun bir çözüm oluşturabilir.

Freze Tezgahlarında Dijital Ölçme Sistemi

Freze tezgahlarında ise genellikle X, Y ve Z eksenlerinin takip edilmesi gerekir. Bu nedenle freze uygulamalarında üç eksenli dijital gösterge sistemleri yaygın olarak kullanılır.

Ancak yalnızca eksen sayısını belirlemek yeterli değildir. Her eksenin hareket mesafesi farklı olabileceğinden X, Y ve Z eksenlerinde kullanılacak lineer cetvellerin ölçüleri ayrı ayrı değerlendirilmelidir.

Doğru yapılandırılmış bir sistem ile operatör tabla ve eksen hareketlerini dijital ekrandan takip ederek işleme sırasında konum bilgisini daha kolay kontrol edebilir.

Dijital Ölçme Sistemi Seçerken Nelere Dikkat Edilmeli?

Her takım tezgahına aynı dijital ölçme sisteminin uygulanması doğru değildir. Sistem belirlenmeden önce tezgahın teknik özellikleri ve kullanım ihtiyacı birlikte değerlendirilmelidir.

Sistem seçiminde başlıca şu noktalar dikkate alınmalıdır:

• Eksen sayısı: Takip edilmesi gereken eksenlerin belirlenmesi,
• Hareket mesafesi: Her eksenin gerçek hareket uzunluğunun ölçülmesi,
• Montaj alanı: Lineer cetvel ve okuyucunun uygun şekilde yerleştirilebilmesi,
• Çalışma ortamı: Talaş, yağ ve soğutma sıvısı gibi çalışma koşullarının değerlendirilmesi,
• Sistem uyumluluğu: Lineer cetvel ile dijital gösterge ünitesinin teknik olarak birbiriyle uyumlu olması.

Kaç Eksenli Dijital Ölçme Sistemi Gerekir?

Gerekli eksen sayısı doğrudan tezgahın kullanım şekline bağlıdır. Torna tezgahlarında çoğunlukla iki eksenin takip edilmesi yeterli olurken freze tezgahlarında X, Y ve Z olmak üzere üç eksenin takip edilmesi yaygındır.

Bununla birlikte yalnızca “torna için 2 eksen, freze için 3 eksen” şeklinde kesin bir seçim yapmak doğru değildir. Özel uygulamalarda takip edilmesi gereken eksen sayısı değişebilir. Bu nedenle sistem, tezgahın adı yerine gerçek kullanım ihtiyacına göre belirlenmelidir.

Lineer Cetvel Ölçüsü Nasıl Belirlenir?

Dijital ölçme sistemi kurulurken doğru lineer cetvel ölçüsünün belirlenmesi önemlidir. Cetvel seçimi yapılırken ilgili eksenin gerçek hareket mesafesi dikkate alınmalıdır.

X, Y ve Z eksenlerinin hareketleri birbirinden farklı olabileceği için her eksen ayrı değerlendirilmelidir. Yanlış ölçüde seçilen bir cetvel montaj sorunlarına veya sistemin tezgaha uygun şekilde uygulanamamasına neden olabilir.

Optik mi Manyetik Lineer Cetvel mi?

Tezgahlarda dijital konum ölçümü için optik veya manyetik lineer cetvel teknolojileri kullanılabilir. Ancak doğru tercih; montaj alanına, çalışma koşullarına, ihtiyaç duyulan ölçüm özelliklerine ve uygulamaya göre değişir.

Bu nedenle yalnızca “hangisi daha iyi?” sorusu üzerinden seçim yapmak yerine kullanılacağı tezgah ve çalışma ortamı birlikte değerlendirilmelidir. Optik ve manyetik lineer cetveller arasındaki teknik farkları ayrı bir içerikte detaylı olarak ele alacağız.

Sistem Seçmeden Önce Tezgahtan Hangi Bilgiler Alınmalı?

Dijital ölçme sistemi belirlenmeden önce şu bilgilerin hazırlanması seçim sürecini kolaylaştırır:

• Tezgahın türü,
• Marka ve modeli,
• Takip edilmek istenen eksenler,
• Eksenlerin hareket mesafeleri,
• Cetvel montajı yapılabilecek alan,
• Tezgahın çalışma koşulları.

Bu bilgiler doğrultusunda tezgaha uygun dijital gösterge, eksen sayısı ve lineer cetvel seçenekleri daha doğru şekilde değerlendirilebilir.

Sonuç

Dijital ölçme sistemleri yalnızca yeni nesil tezgahlarda kullanılmaz. Uygun mekanik yapıya sahip mevcut torna, freze ve farklı takım tezgahlarına da uygulanabilir.

Başarılı bir uygulamada önemli olan tezgaha herhangi bir dijital sistem eklemek değil; tezgahın eksen sayısına, hareket mesafelerine, montaj alanına ve çalışma koşullarına uygun sistemi belirlemektir. GDS dijital ölçme sistemleri; farklı takım tezgahı uygulamalarına yönelik dijital gösterge üniteleri ile optik ve manyetik lineer cetvel seçeneklerinden oluşmaktadır.
