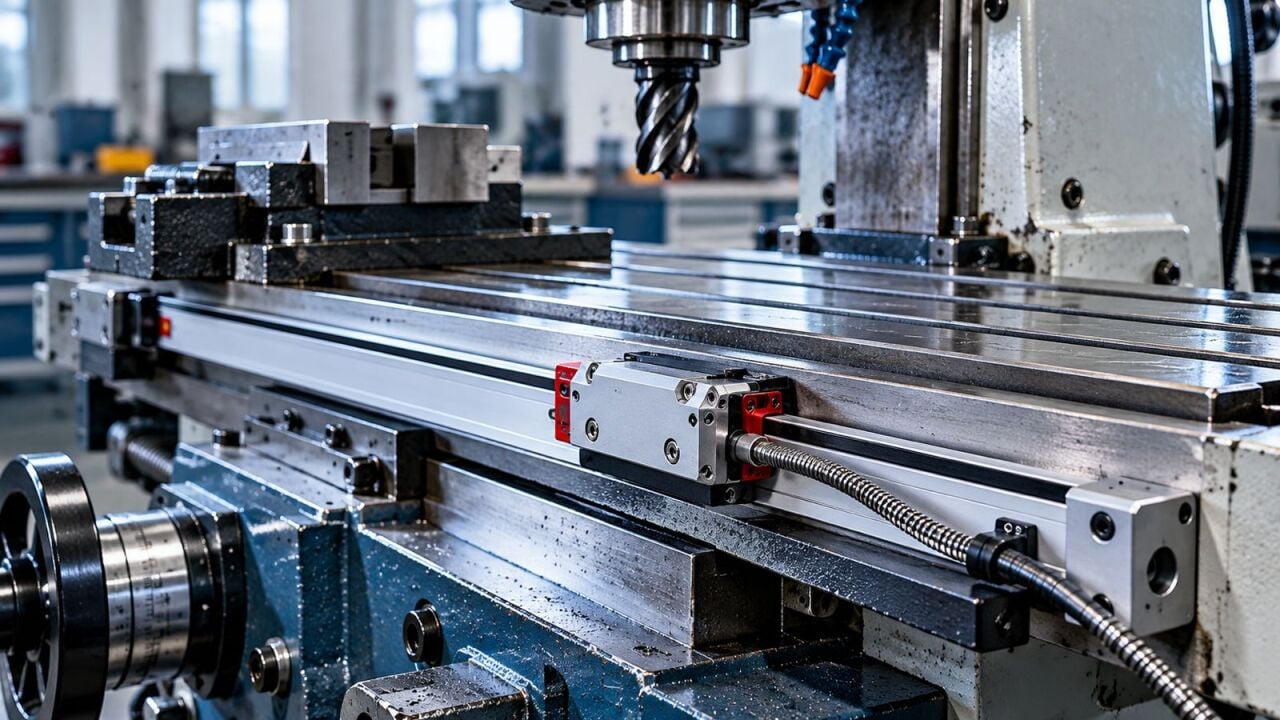

Dijital Ölçme Sistemlerinde Okuyucu Sensör Ne İşe Yarar?
Dijital ölçme sistemleri, takım tezgâhlarında eksen hareketlerinin hassas şekilde takip edilmesine yardımcı olur. Bu sistemlerin önemli bileşenlerinden biri olan okuyucu sensör, ölçme cetveli üzerindeki konum değişikliklerini algılayarak hareket bilgisinin dijital gösterge ünitesine iletilmesini sağlar.
Torna, freze ve taşlama tezgâhlarında kullanılan dijital ölçme sistemlerinde okuyucu sensörün yapısı ve ölçme cetveliyle uyumu, sistemin doğru çalışması açısından önemlidir. Peki okuyucu sensör tam olarak ne işe yarar ve dijital ölçme sistemlerinde nasıl çalışır?
Okuyucu Sensör Nedir?
Okuyucu sensör, lineer ölçme cetveli üzerindeki konum bilgisini algılayan ve bu bilgiyi dijital ölçme sisteminin değerlendirebileceği sinyallere dönüştüren bileşendir. Sensör, tezgâhın ilgili eksenindeki hareketi takip eder ve ölçüm bilgisini gösterge ünitesine aktarır.
Kullanılan teknolojiye göre okuyucu sensörler optik veya manyetik çalışma prensibine sahip olabilir. Bu iki sistemde de temel amaç, hareketli eksenin konum değişimini algılayarak ölçüm bilgisinin dijital olarak görüntülenmesini sağlamaktır.
Dijital Ölçme Sistemlerinde Okuyucu Sensör Ne İşe Yarar?
Okuyucu sensörün temel görevi, tezgâhın hareketli eksenindeki konum değişimini algılamaktır. Ölçme cetveli ve dijital gösterge ünitesiyle birlikte çalışan sensör, operatörün eksen konumunu ekrandan takip etmesine yardımcı olur.
Okuyucu sensörün dijital ölçme sistemindeki başlıca görevleri şunlardır:
- Ölçme cetveli üzerindeki hareket bilgisini algılamak.
- Konum değişikliklerini uygun sinyaller aracılığıyla gösterge ünitesine iletmek.
- Tezgâh eksenlerinin konum takibine katkı sağlamak.
- Operatörün işleme sırasında hareket miktarını dijital olarak izlemesine yardımcı olmak.
- Ölçme sisteminin tasarımına bağlı olarak tekrarlanabilir konum takibini desteklemek.
Ölçüm performansı yalnızca okuyucu sensöre bağlı değildir. Ölçme cetvelinin özellikleri, montaj doğruluğu, bağlantılar ve gösterge ünitesinin uyumu da sistemin genel performansını etkiler.
Okuyucu Sensör Nasıl Çalışır?
Dijital ölçme sistemlerinde çalışma prensibi, kullanılan optik veya manyetik teknolojiye göre değişir. Genel olarak sensör, ölçme cetveli boyunca gerçekleşen hareketi algılar ve konum bilgisini elektriksel sinyaller aracılığıyla dijital gösterge ünitesine iletir.
Sistemin çalışma süreci temel olarak üç aşamada gerçekleşir:
- Hareketin gerçekleşmesi: Tezgâhın tablası veya ilgili ekseni hareket ederken cetvel ile okuyucu arasındaki göreli konum değişir.
- Hareketin algılanması: Okuyucu sensör, kullanılan teknolojiye uygun şekilde ölçüm bilgisini algılar.
- Bilginin görüntülenmesi: İletilen sinyaller, uyumlu dijital gösterge ünitesi tarafından işlenerek ekranda konum bilgisi olarak gösterilir.
Bu bileşenlerin birbiriyle uyumlu çalışması, ölçüm bilgisinin doğru şekilde alınması ve görüntülenmesi açısından önemlidir.
Optik ve Manyetik Okuyucu Sensörler Arasındaki Farklar
Okuyucu sensörler, ölçme bilgisini algılamak için farklı teknolojiler kullanabilir. Optik sistemlerde ışık ve optik algılama prensipleri, manyetik sistemlerde ise manyetik alan değişimleri esas alınır.
Optik Okuyucu Sensörler
Optik ölçme sistemlerinde okuyucu, cetvel üzerindeki optik desenleri algılayarak hareket bilgisini elde eder. Bu sistemler, uygun koşullarda hassas konum ölçümü gereken takım tezgâhlarında kullanılabilir. Optik sistem tercih edilirken çalışma ortamındaki kir, soğutma sıvısı, talaş ve montaj koşulları dikkate alınmalıdır.
Manyetik Okuyucu Sensörler
Manyetik ölçme sistemlerinde konum bilgisi, manyetik cetvel üzerindeki manyetik işaretlerin veya alan değişimlerinin algılanmasıyla elde edilir. Sistemin tasarımına bağlı olarak kirlenme ve çalışma ortamı koşullarına karşı farklı avantajlar sunabilir. Bununla birlikte uygun montaj mesafesi, hizalama ve sensör-cetvel uyumu yine önemlidir.
Optik veya manyetik sistem seçimi yapılırken yalnızca sensörün türü değil; gerekli ölçüm hassasiyeti, çalışma ortamı, montaj alanı ve mevcut gösterge ünitesiyle uyumluluk da değerlendirilmelidir.
Okuyucu Sensör ile Ölçme Cetveli Arasındaki İlişki
Okuyucu sensör ve ölçme cetveli, dijital ölçme sisteminin birlikte çalışan iki temel bileşenidir. Cetvel, hareket boyunca algılanabilecek ölçüm yapısını taşırken okuyucu sensör bu yapıdan konum bilgisini elde eder.
Bu nedenle bir sensör seçilirken yalnızca fiziksel ölçülerine bakmak yeterli değildir. Sensörün kullanılacak cetvelin teknolojisiyle, sinyal yapısıyla ve bağlantı özellikleriyle uyumlu olması gerekir.
Mevcut sistemde sensör değişimi yapılacaksa ürünün model bilgisi, bağlantı tipi, montaj ölçüleri ve uyumlu olduğu cetvel serisi kontrol edilmelidir. Teknik uyumluluk doğrulanmadan yalnızca benzer görünüme sahip bir sensör tercih edilmesi doğru sonuç vermeyebilir.
Okuyucu Sensör Seçerken Nelere Dikkat Edilmelidir?
Dijital ölçme sistemine uygun okuyucu sensörü belirlemek için aşağıdaki teknik özellikler değerlendirilmelidir:
- Sensör teknolojisi: Optik veya manyetik sistemle uyumlu olmalıdır.
- Cetvel uyumluluğu: Sensör, kullanılan ölçme cetvelinin modeli ve teknik yapısıyla eşleşmelidir.
- Bağlantı özellikleri: Kablo, konnektör ve sinyal çıkışı mevcut sistemle uyumlu olmalıdır.
- Montaj koşulları: Sensörün yerleşimi, çalışma mesafesi ve mekanik bağlantıları kontrol edilmelidir.
- Gösterge ünitesi uyumluluğu: Sensörden gelen sinyallerin dijital gösterge tarafından desteklenmesi gerekir.
- Çalışma ortamı: Talaş, toz, yağ ve soğutma sıvısı gibi etkenler dikkate alınmalıdır.
Bu kontroller, yanlış ürün seçimi riskini azaltmaya ve mevcut dijital ölçme sisteminin teknik gereksinimlerine uygun bir çözüm belirlemeye yardımcı olur.
GDS Dijital Ölçme Sistemleri ve Sensör Çözümleri
GDS dijital ölçme sistemlerinde ölçme cetveli, okuyucu sensör ve gösterge ünitesinin birbiriyle uyumlu olması önem taşır. Uygun bileşenlerin birlikte kullanılması, takım tezgâhlarında eksen hareketlerinin dijital olarak izlenmesini sağlar.
Optik ve manyetik ölçme sensörleri değerlendirilirken ürünün teknik özellikleri, kullanılacağı tezgâh ve mevcut sistemin bağlantı yapısı birlikte incelenmelidir. Sensör değişimi veya yeni bir sistem kurulumu öncesinde model uyumluluğunun doğrulanması önerilir.
GDS ürün grupları ve ilgili teknik çözümler hakkında bilgi almak için ürün kategorilerini ve ürünlerin teknik açıklamalarını inceleyebilirsiniz.
Sonuç
Okuyucu sensör, dijital ölçme sistemlerinde eksen hareketlerinin algılanmasını ve konum bilgisinin gösterge ünitesine aktarılmasını sağlayan temel bileşenlerden biridir. Optik ve manyetik teknolojiler farklı algılama prensipleri kullansa da her iki sistemde de sensörün ölçme cetveli ve gösterge ünitesiyle uyumlu çalışması gerekir.
Doğru sensör seçimi için teknik uyumluluk, bağlantı özellikleri, montaj koşulları ve çalışma ortamı birlikte değerlendirilmelidir. Bu sayede tezgâhın ihtiyacına uygun dijital ölçme sistemi bileşenleri belirlenebilir.
