GDS 2 EKSEN TAŞLAMA DİJİTAL ÖLÇME SİSTEMİ
Yüzey ve Silindirik Taşlama İçin Hassas Ölçüm Sistemi
GDS 2 Eksen Taşlama Dijital Ölçme Sistemi (DRO), yüzey ve silindirik taşlama tezgahlarında yüksek hassasiyet ve mikron düzeyinde dar toleranslı çalışma için geliştirilmiştir. 2 eksen optik veya manyetik cetvel seçenekleriyle çalışan dijital gösterge sistemi, tabla hareketi ve taş pasosunun anlık olarak takip edilmesini sağlayarak hassas talaş derinliği kontrolünü kolaylaştırır. Bu yapı, operatör kaynaklı hataların azaltılmasına ve taşlama prosesinin daha kontrollü yürütülmesine yardımcı olur.
2 Eksen Hassas Ölçüm
Taşlama tezgahında tabla hareketi ve taş pasosunun anlık ve hassas şekilde izlenmesini sağlar.
Optik / Manyetik Cetvel
Mikron seviyesinde ölçüm için optik veya soğutma sıvısı ve ağır sanayi şartlarına uygun manyetik cetvel seçenekleri.
Hassas Taş Pasosu Takibi
Talaş derinliğinin kontrollü şekilde takip edilmesine yardımcı olarak dar toleranslı taşlama işlemlerini kolaylaştırır.
Gelişmiş Fonksiyonlar
PCD, radyüs, eğimli koordinat, merkez bulma ve hesap makinesi gibi yardımcı işlevler.
ÖNE ÇIKAN SİSTEM ÖZELLİKLERİ
- 2 Eksen Dijital Ölçüm: Taşlama tezgahında tabla hareketi ile taş pasosunun eş zamanlı olarak takip edilmesini sağlar.
- Optik Cetvel Seçeneği: Mikron seviyesinde hassas ölçüm gerektiren yüzey ve silindirik taşlama uygulamalarında kullanılabilir.
- Manyetik Cetvel Seçeneği: Bor yağı, soğutma sıvısı, toz ve çapak bulunan zorlu çalışma ortamlarında dayanıklı ölçüm alternatifi sunar.
- Divizör İşlemi (PCD): Dairesel hatlarda ve yüzeylerde eşit aralıklı konumlandırma ve işleme hesaplamalarının yapılmasını kolaylaştırır.
- Yay Açma / Radyüs Fonksiyonu: Kavisli ve dairesel taşlama operasyonlarında ihtiyaç duyulan geometrik hesaplamalara yardımcı olur.
- Sıralı Eğimli Delik Hesaplama: Eğimli ve açılı hatlar üzerindeki koordinatların otomatik olarak hesaplanmasını sağlar.
- Merkez Bulma: İş parçası sıfırlama ve eksen merkezleme işlemlerinin daha hızlı gerçekleştirilmesine yardımcı olur.
- Entegre Hesap Makinesi: Matematiksel ve geometrik hesaplamaların doğrudan dijital gösterge üzerinden yapılmasına imkan verir.
- Hassas Talaş Derinliği Kontrolü: Taş pasosunun anlık olarak izlenmesine ve hedef ölçüye daha kontrollü yaklaşılmasına yardımcı olur.
TEKNİK VE FONKSİYONEL ÖZELLİKLER
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ürün Tipi | Dijital Koordinat Okuma Sistemi (DRO) | Eksen Sayısı | 2 Eksen |
| Cetvel Seçeneği | Optik / Manyetik | Kullanım Alanı | Yüzey / Silindirik Taşlama |
| Ölçüm Takibi | Tabla Hareketi / Taş Pasosu | Ölçüm Seviyesi | Mikron Seviyesinde |
| Divizör / PCD | Destekler | Radyüs Fonksiyonu | Destekler |
| Eğimli Koordinat Hesabı | Destekler | Merkez Bulma | Destekler |
| Hesap Makinesi | Entegre | Uygulama Tipi | Hassas Taşlama / Talaşlı İmalat |
2 EKSEN TAŞLAMA KONTROLÜ
TAŞLAMA UYGULAMALARINDA AVANTAJLAR
GELİŞMİŞ HESAPLAMA VE İŞLEME FONKSİYONLARI
CETVEL SİSTEMİ SEÇENEKLERİ
2 EKSEN OPTİK CETVEL
Mikron seviyesinde yüksek ölçüm doğruluğu gerektiren yüzey taşlama, silindirik taşlama ve hassas işleme uygulamalarında tercih edilebilir.
2 EKSEN MANYETİK CETVEL
Bor yağı, soğutma sıvısı, yağ, toz ve çapak bulunan ağır sanayi ortamlarında kullanılmaya uygun dayanıklı ve temassız ölçüm alternatifi sunar.
NEDEN GDS 2 EKSEN TAŞLAMA SİSTEMİNİ TERCİH ETMELİSİNİZ?
GDS 2 Eksen Taşlama Dijital Ölçme Sistemi sayesinde taşlama tezgahındaki tabla hareketi ve taş pasosu anlık ve hassas biçimde takip edilebilir. Özellikle dar toleranslı yüzey ve silindirik taşlama operasyonlarında talaş derinliğinin kontrollü şekilde izlenmesi, hedef ölçüye daha güvenli yaklaşılmasına yardımcı olur. Bu sayede parça ayar sürelerinin kısaltılmasına, operatör kaynaklı hataların azaltılmasına, fire riskinin düşürülmesine ve tekrarlanabilir yüzey işleme kalitesinin artırılmasına katkı sağlar.
GDS TAŞLAMA DİJİTAL ÖLÇME SİSTEMİ SATIŞ, MONTAJ VE SERVİS
GDS 2 eksen taşlama DRO, yüzey taşlama dijital gösterge, silindirik taşlama dijital ölçme sistemi, optik lineer cetvel ve manyetik lineer cetvel ihtiyaçlarınız için tezgahınıza uygun sistem konfigürasyonunu tercih edebilirsiniz. Taşlama tezgahları için dijital koordinat ölçme sistemi, cetvel tedariği, montaj, teknik servis, bakım, tamir ve yedek parça desteği konusunda firmamızdan destek alabilirsiniz.
GDS Taşlama Dijital Ölçme Sistemi (2 Eksen) Hakkında Detaylı Bilgi
GDS Taşlama Dijital Ölçme Sistemi (2 Eksen)
GDS Taşlama Dijital Ölçme Sistemi (2 Eksen), taşlama tezgahlarında iki farklı doğrusal eksenin konumunu ölçmek ve hareket değerlerini dijital olarak takip etmek amacıyla kullanılan ölçüm sistemidir. GDS dijital gösterge ünitesi ile uygun lineer cetvellerin birlikte kullanılması sayesinde tezgahın iki eksenindeki hareket bilgileri sayısal olarak görüntülenebilir.
2 eksenli taşlama dijital sistem, özellikle birden fazla hareketin takip edilmesi gereken taşlama uygulamalarında kullanılır. Tezgahın çalışma koşullarına ve ölçüm gereksinimlerine göre taşlama manyetik cetvel veya taşlama optik cetvel tercih edilerek sisteme uygun iki adet lineer ölçme cetveli uygulanabilir.
GDS 2 Eksen Taşlama Dijital Sistem Nedir?
2 eksen GDS dijital taşlama sistemi, tezgahın iki doğrusal hareketinin lineer cetveller aracılığıyla ölçülerek dijital gösterge üzerinden takip edilmesini sağlar.
Sistemde her ölçüm ekseni için uygun bir taşlama cetvel kullanılır. Tezgah hareket ettiğinde cetveller üzerindeki konum değişiklikleri sensörler tarafından algılanır ve ölçüm bilgileri dijital gösterge ünitesine aktarılır.
Böylece operatör iki farklı eksenin konumunu aynı dijital ölçüm sistemi üzerinden takip edebilir.
2 Eksen Taşlama Dijital Sistem Nasıl Çalışır?
Taşlama dijital sistem çalışma prensibi, tezgahın mekanik hareketlerinin lineer ölçme cetvelleriyle elektronik konum bilgisine dönüştürülmesine dayanır.
2 eksenli sistem genel olarak şu şekilde çalışır:
- Tezgahın ölçülmek istenen iki eksenine lineer cetveller monte edilir.
- Birinci eksen hareket ettiğinde ilk cetvel konum değişikliğini algılar.
- İkinci eksen hareket ettiğinde ikinci cetvel ölçüm gerçekleştirir.
- Cetvellerden elde edilen sinyaller dijital göstergeye aktarılır.
- Her iki eksenin konumu ekranda ayrı değerler olarak görüntülenir.
Bu yapı sayesinde iki eksendeki hareketlerin dijital olarak takip edilmesine yönelik komple bir ölçüm sistemi oluşturulur.
2 Eksen Dijital Ölçüm Sisteminin Bileşenleri

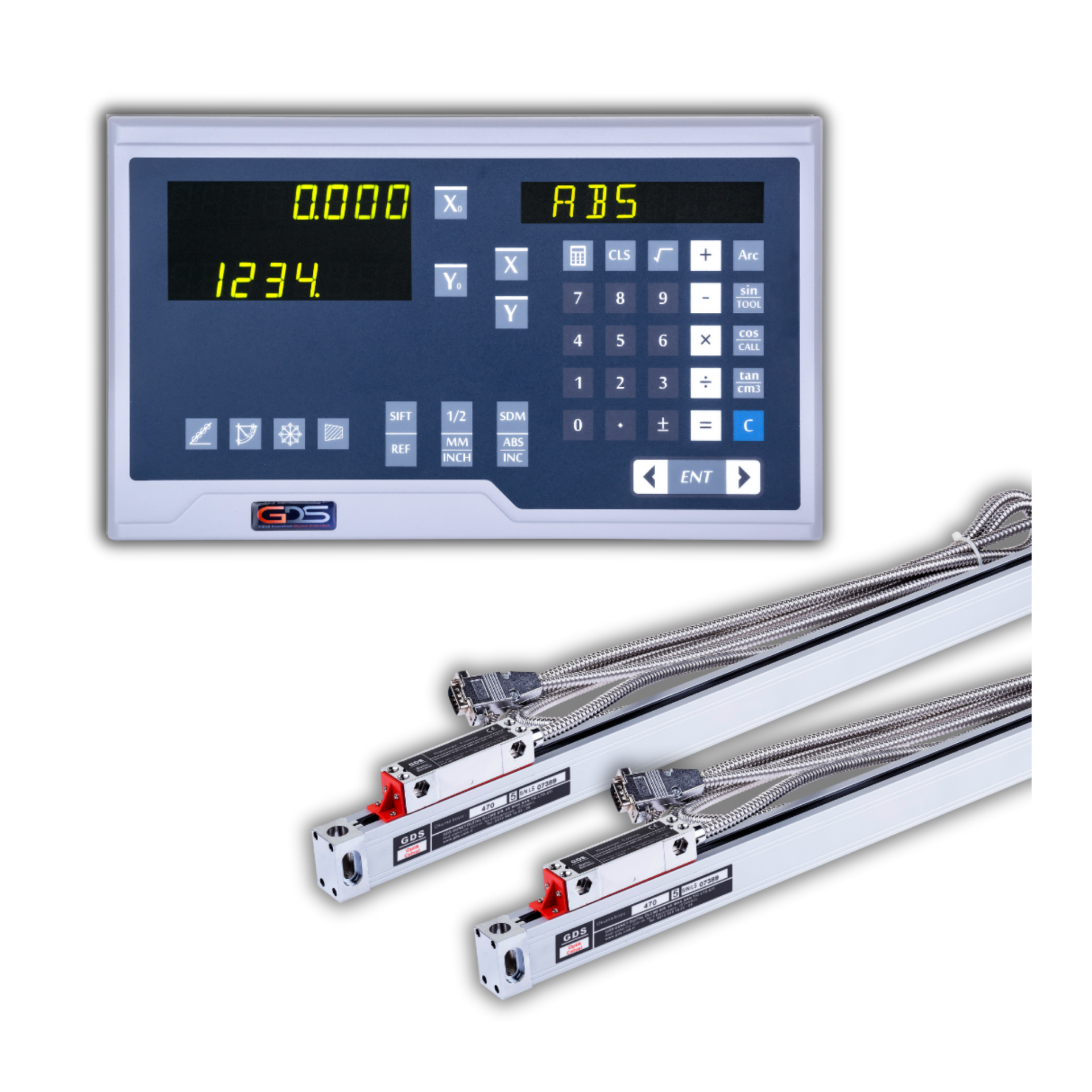

GDS 2 eksen taşlama dijital ölçüm sistemi uygulamaya göre farklı ekipmanlarla yapılandırılabilir.
Komple sistem genel olarak:

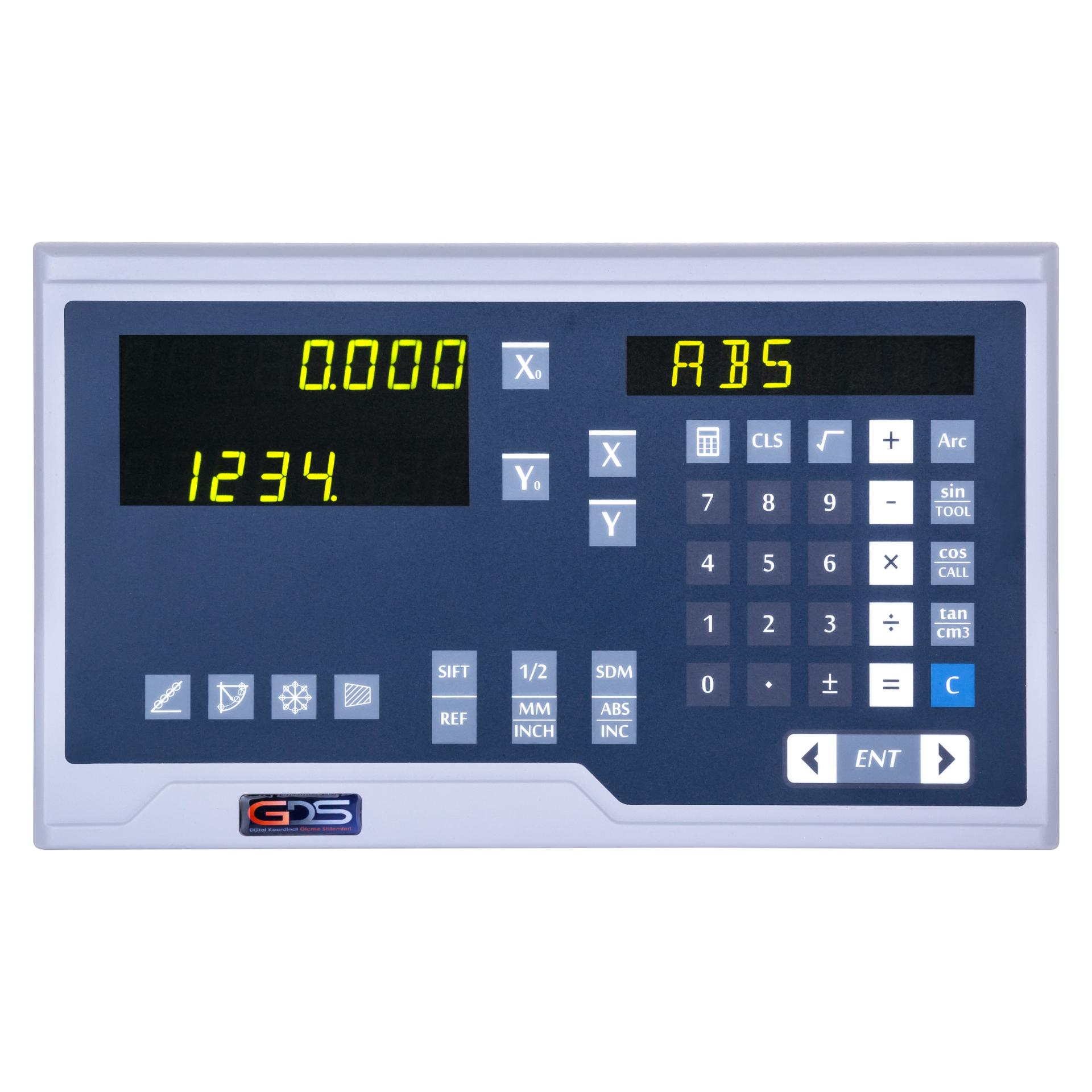

- 2 eksen uyumlu dijital gösterge
- Birinci eksen için lineer cetvel
- İkinci eksen için lineer cetvel
- Cetvel okuyucu sensörleri

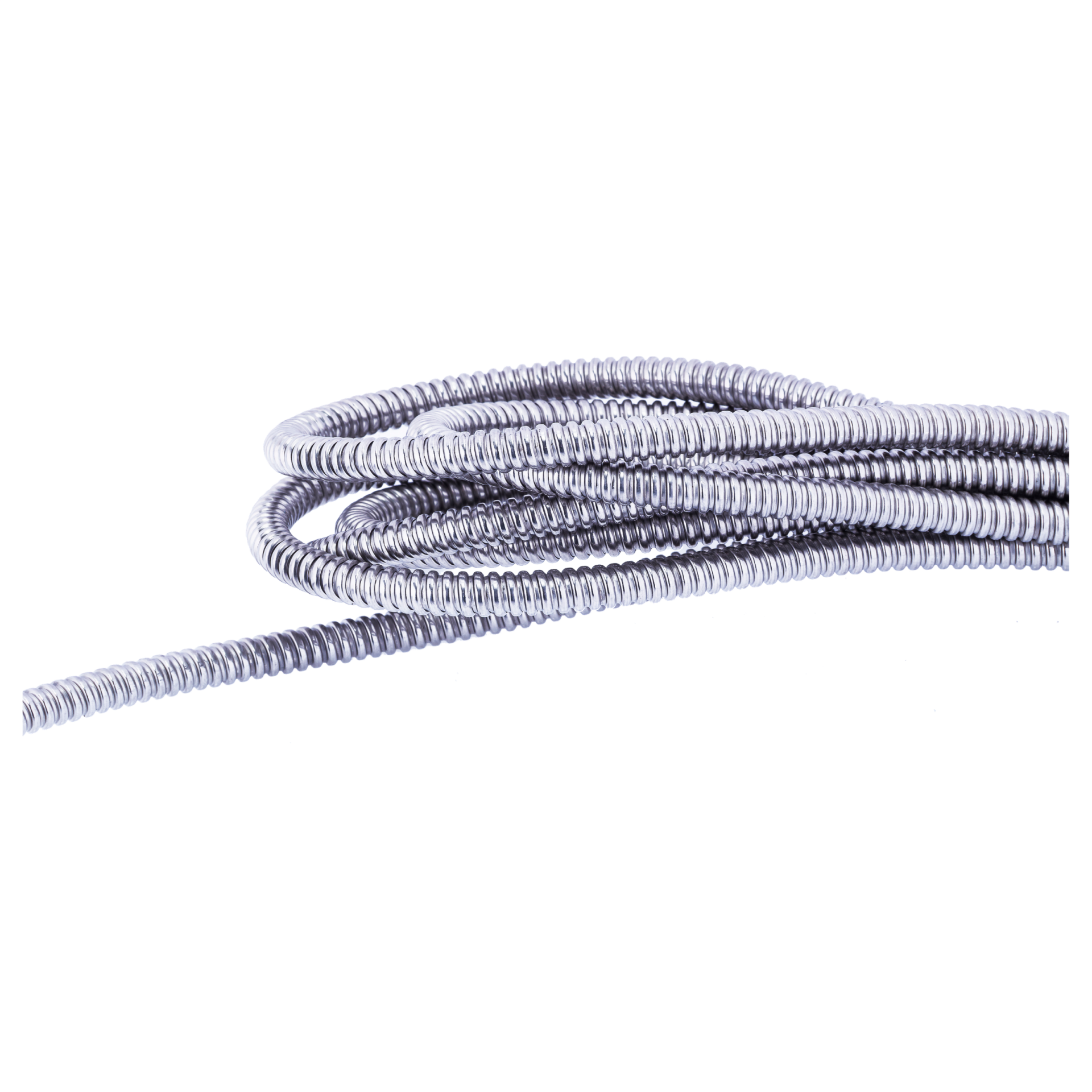

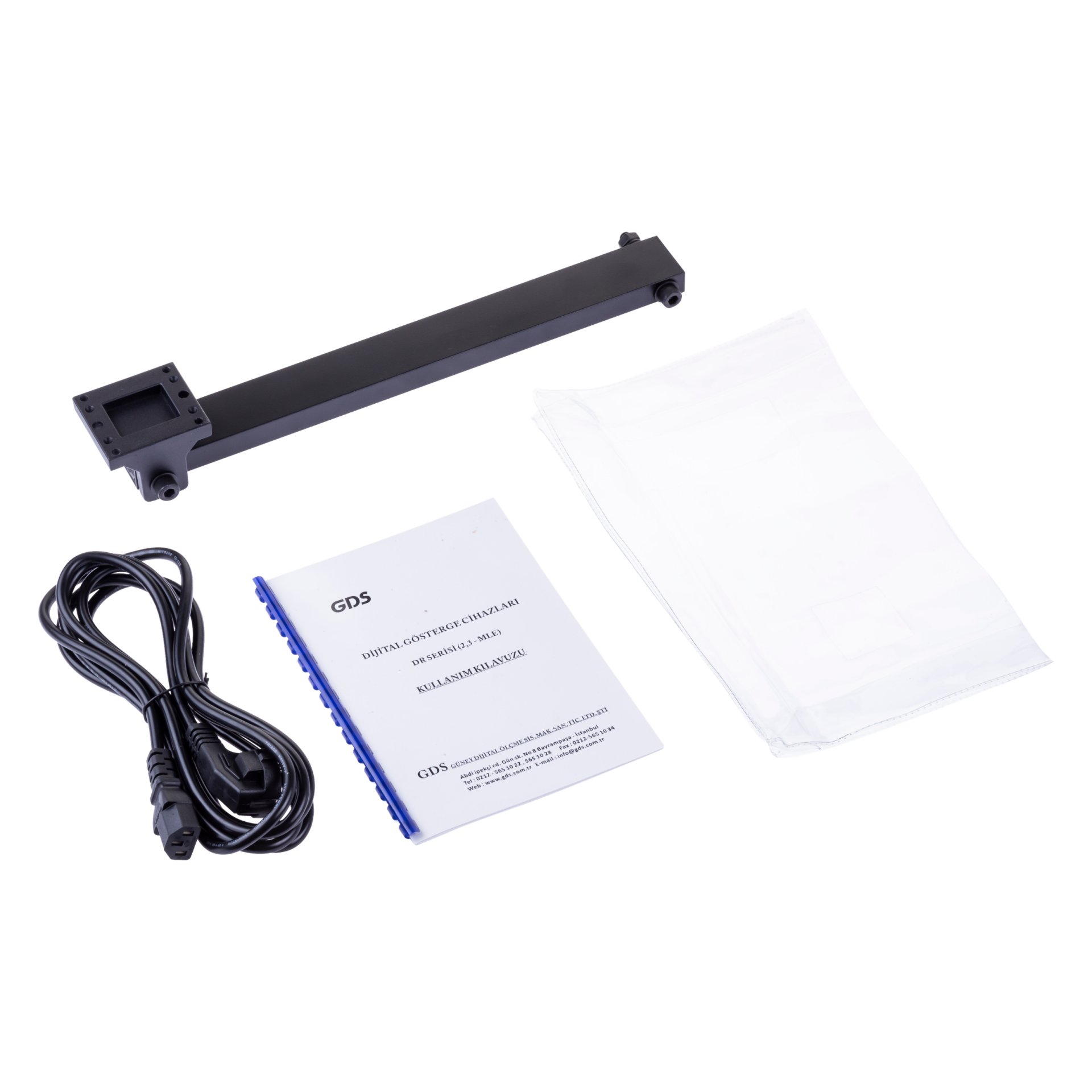

- Bağlantı kabloları

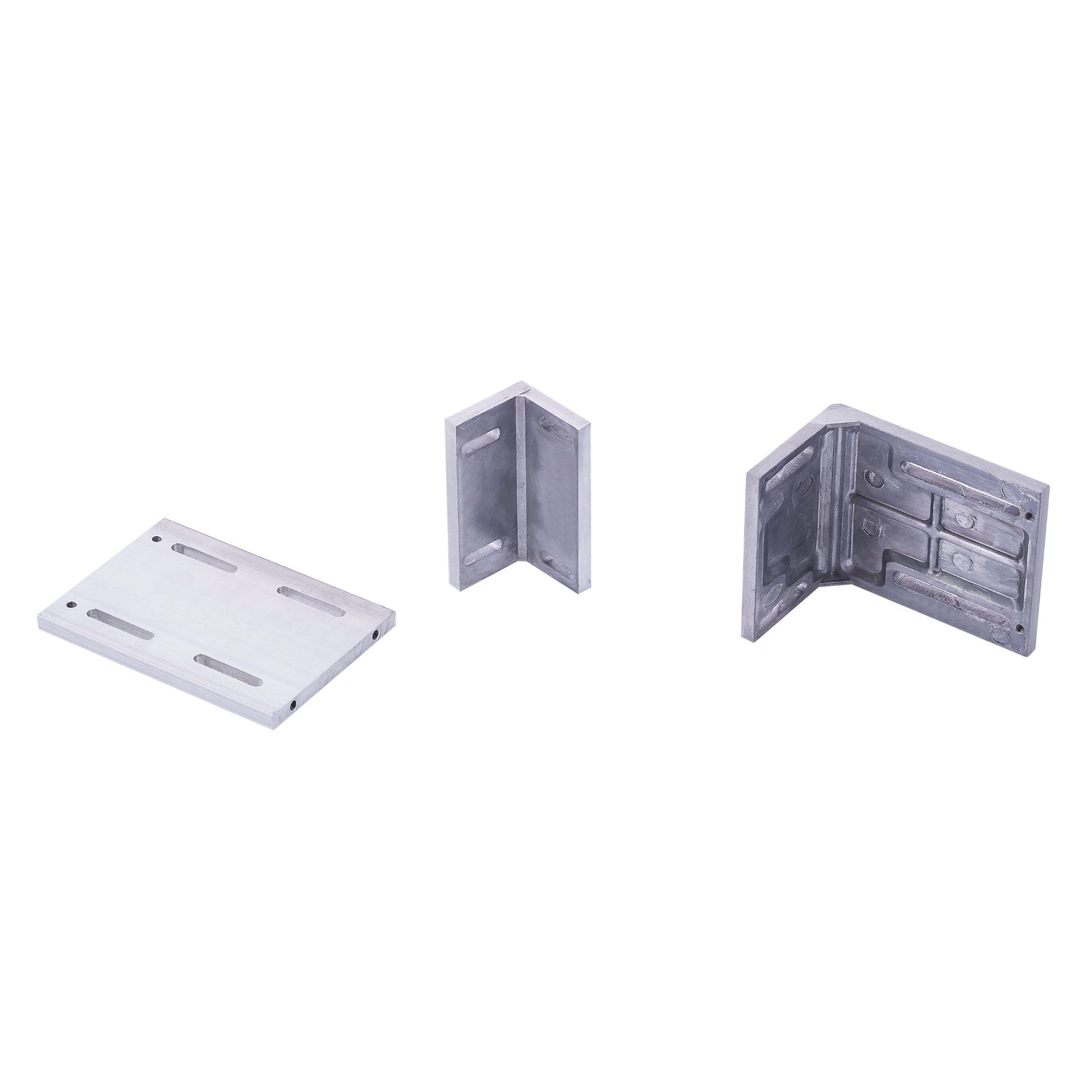

- Montaj aparatları
gibi temel bileşenlerden oluşur. Her iki taşlama cetvel aynı ölçüm uzunluğuna sahip olmak zorunda değildir. Cetvel ölçüleri, ilgili eksenin gerçek hareket mesafesine göre ayrı ayrı belirlenmelidir.
Taşlama Cetvel Nedir?

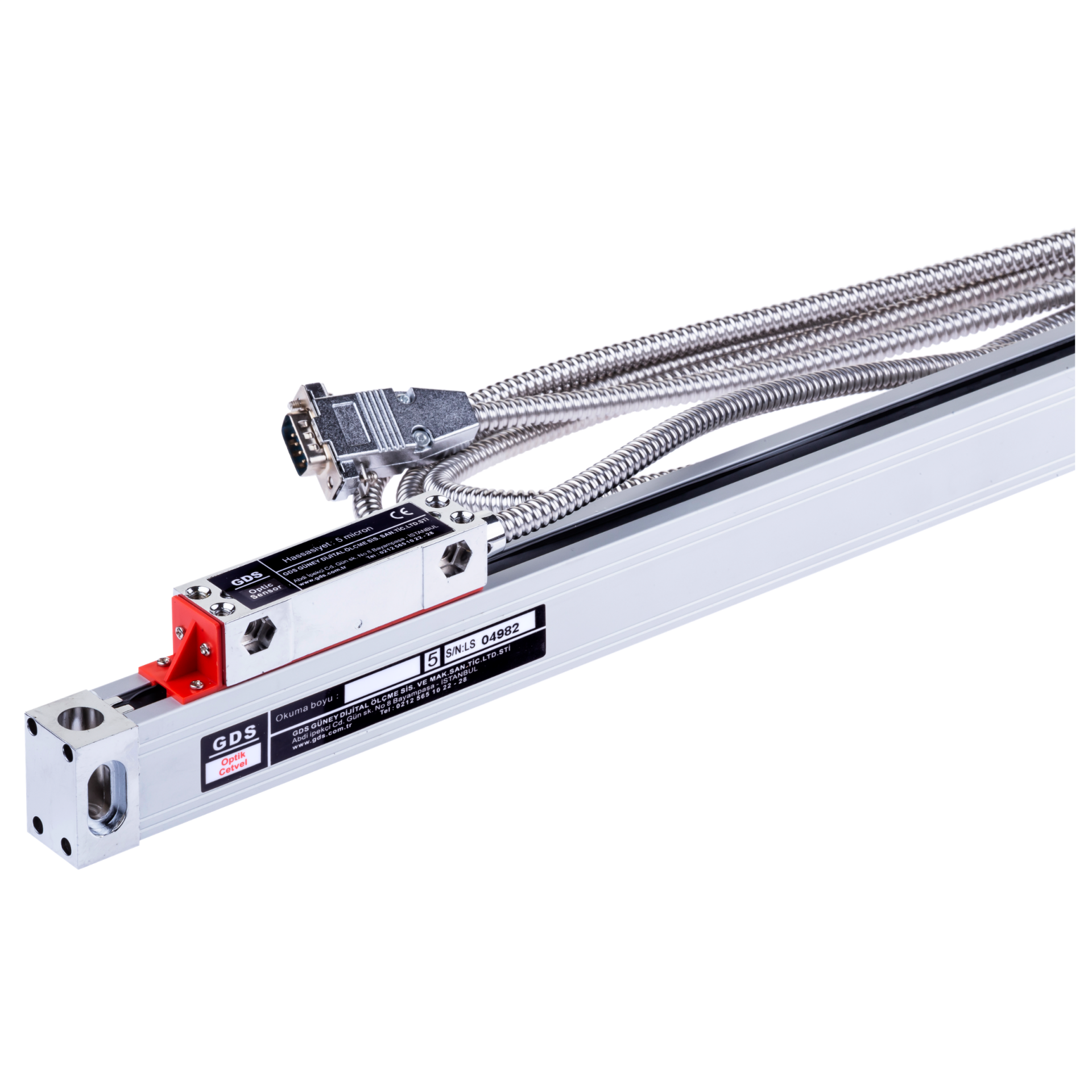

Taşlama cetvel, taşlama tezgahındaki doğrusal hareketleri ölçerek konum bilgisinin dijital sisteme aktarılmasını sağlayan lineer ölçüm ekipmanıdır.
2 eksen dijital sistemde iki farklı hareket takip edileceği için her eksene uygun cetvel seçilmesi gerekir. Bir eksenin hareket mesafesi diğerinden farklı olabileceğinden cetvel seçimi eksen bazında yapılmalıdır.
Taşlama cetvel seçiminde:
- Ölçülecek eksen
- Hareket mesafesi
- Cetvel ölçüm uzunluğu
- Çözünürlük
- Montaj alanı
- Çalışma ortamı
- Sinyal özellikleri
- Dijital gösterge uyumluluğu
dikkate alınmalıdır.
Taşlama Manyetik Cetvel
Taşlama manyetik cetvel, doğrusal hareketin manyetik okuma prensibiyle algılandığı lineer konum ölçme sistemidir. Manyetik ölçek ve okuyucu sensör birlikte çalışarak tezgah hareketinin elektronik ölçüm bilgisine dönüştürülmesini sağlar.
2 eksenli bir sistem oluşturulurken tezgahın uygun iki hareketine manyetik cetvel uygulanabilir.
Taşlama manyetik cetvel seçilirken her eksenin hareket mesafesi ayrı ayrı ölçülmeli; kullanılacak cetvel, sensör ve GDS dijital gösterge arasındaki teknik uyumluluk kontrol edilmelidir.
Taşlama Optik Cetvel
Taşlama optik cetvel, doğrusal konum değişikliklerini optik okuma teknolojisiyle ölçen lineer cetvel sistemidir.
Tezgah hareket ettikçe optik okuyucu cetvel üzerindeki konum değişikliklerini algılar. Elde edilen ölçüm sinyali dijital göstergeye gönderilerek ilgili eksenin konumu sayısal olarak görüntülenir.
2 eksen taşlama dijital sistem içerisinde kullanılacak optik cetvellerin ölçüm uzunlukları tezgahın eksen hareketlerine göre belirlenmelidir.
Taşlama Manyetik Cetvel mi Optik Cetvel mi?
Taşlama manyetik cetvel ve taşlama optik cetvel, doğrusal konum ölçümü için kullanılan iki farklı teknolojidir. Hangi sistemin tercih edileceği tezgahın çalışma şartlarına ve ölçüm gereksinimlerine göre belirlenmelidir.
Seçim sırasında:
- Tezgah tipi
- Çalışma ortamı
- Eksen hareketleri
- Ölçüm mesafesi
- İstenen çözünürlük
- Montaj alanı
- Cetvel yapısı
- Sensör teknolojisi
- Dijital gösterge uyumluluğu
birlikte değerlendirilmelidir. Bu nedenle tüm taşlama makineleri için tek bir cetvel teknolojisinin en doğru seçenek olduğu söylenemez.
GDS Dijital Gösterge ve Taşlama Cetvel Sistemi
GDS dijital ölçüm sisteminde dijital gösterge, lineer cetveller tarafından oluşturulan ölçüm bilgilerinin operatöre aktarılmasını sağlayan temel bileşendir.
2 eksenli sistemde gösterge iki farklı cetvelden gelen konum bilgisini işler ve ilgili eksen değerlerinin ayrı ayrı takip edilmesini sağlar.
Sistem oluşturulurken gösterge ile taşlama cetvel arasındaki;
- Eksen uyumluluğu
- Çözünürlük
- Sinyal tipi
- Bağlantı yapısı
gibi teknik özelliklerin kontrol edilmesi gerekir.
DR Dijital Sistem
DR dijital sistem, GDS dijital gösterge ve lineer cetvel çözümlerini araştıran kullanıcıların karşılaşabileceği önemli ürün aramalarından biridir.
Taşlama tezgahında DR dijital sistem kullanılacaksa gösterge ünitesinin ihtiyaç duyulan eksen sayısına ve kullanılacak lineer cetvellerin teknik özelliklerine uygun olması gerekir.
2 eksen uygulamada iki cetvelden gelen konum bilgilerinin uyumlu dijital gösterge üzerinden takip edilmesi hedeflenir.
Mevcut bir tezgaha sonradan DR dijital sistem uygulanacaksa cetvel seçimi yapılmadan önce eksen hareketleri ve montaj alanları ölçülmelidir.
Taşlama Tezgahına 2 Eksen Dijital Sistem Uygulaması
Konvansiyonel taşlama tezgahları uygun mekanik ve elektronik koşullar sağlandığında dijital ölçüm sistemiyle desteklenebilir.
Uygulama öncesinde ilk olarak dijital olarak takip edilmek istenen iki eksen belirlenir. Ardından her iki eksenin hareket mesafesi ölçülerek uygun taşlama cetvel seçimi yapılır.
Montaj sırasında cetvellerin tezgah hareketini doğru şekilde takip edebileceği uygun konumların belirlenmesi önemlidir.
Kurulum tamamlandığında iki eksendeki konum değişiklikleri GDS dijital gösterge üzerinden sayısal olarak takip edilebilir.
1 Eksen ve 2 Eksen Taşlama Dijital Sistem Arasındaki Fark
1 eksen ve 2 eksen taşlama dijital sistem arasındaki temel fark aynı anda ölçülen doğrusal hareket sayısıdır.
1 eksenli sistem tek bir tezgah hareketinin konumunu takip ederken 2 eksenli sistem iki farklı eksendeki hareketlerin ölçülmesini sağlar.
Bu nedenle iki hareketin dijital olarak takip edilmesine ihtiyaç duyulan taşlama uygulamalarında 2 eksenli sistem tercih edilebilir.
Ancak daha fazla eksen her zaman daha doğru sistem anlamına gelmez. İhtiyaç duyulan eksen sayısı doğrudan tezgahın yapısına ve gerçekleştirilen işleme göre belirlenmelidir.
GDS Taşlama Dijital Sistemin Kullanım Alanları
2 eksen GDS dijital ölçme sistemi farklı taşlama makinelerinde konum ölçümü amacıyla değerlendirilebilir.
Başlıca uygulamalar:
- Satıh taşlama tezgahları
- Silindirik taşlama tezgahları
- Universal taşlama makineleri
- Takım taşlama makineleri
- Özel amaçlı taşlama tezgahları
- Revizyon yapılan konvansiyonel makineler
- İki doğrusal hareketin takip edildiği özel uygulamalar
Her makinenin eksen yapısı farklı olduğundan sistem konfigürasyonu tezgaha özel olarak belirlenmelidir.
2 Eksen Taşlama Dijital Sistemin Avantajları
İki eksendeki hareketin takip edilmesi gereken uygulamalarda 2 eksen taşlama dijital sistem, operatörün her iki konumu aynı ölçüm sistemi üzerinden görüntülemesine olanak sağlar.
Sistem;
- İki eksenin dijital olarak takip edilmesini
- Konum değerlerinin sayısal görüntülenmesini
- Mekanik hareketlerin lineer cetvellerle ölçülmesini
- Konvansiyonel tezgahların dijital ölçüm sistemiyle desteklenmesini
- Farklı ölçüm uzunluklarına sahip cetvellerin kullanılabilmesini
- Optik veya manyetik cetvel seçeneklerinin değerlendirilmesini
sağlayabilir. Ölçüm sisteminin performansında doğru cetvel seçimi ve montaj kalitesi önemli rol oynar.
Taşlama Dijital Fiyat
Taşlama dijital fiyat araştırmalarında sistemin eksen sayısı önemli kriterlerden biridir. 2 eksenli sistemde iki ayrı lineer cetvel kullanıldığı için fiyatlandırma, tek eksenli sistemden farklı şekilde değerlendirilir.
Taşlama dijital fiyat üzerinde etkili olabilecek başlıca unsurlar:
- Dijital gösterge modeli
- Eksen sayısı
- İki cetvelin ölçüm uzunlukları
- Manyetik veya optik cetvel tercihi
- Çözünürlük
- Sensör özellikleri
- Bağlantı ekipmanları
- Montaj aparatları
- Montaj ve servis gereksinimi
olarak sıralanabilir. Bu nedenle doğru fiyatlandırma için yalnızca “2 eksen taşlama dijital fiyat” bilgisi istemek yerine tezgah modeli ve iki eksenin hareket mesafelerinin belirtilmesi daha doğru sistem seçimine yardımcı olur.
2 Eksen Taşlama Dijital Sistem Seçerken Nelere Dikkat Edilmeli?
Doğru taşlama dijital sistem oluşturmak için tezgahın teknik özellikleri ile ölçüm sisteminin özellikleri birlikte değerlendirilmelidir.
Ürün seçiminde:
- Tezgah marka ve modeli
- Ölçülecek iki eksen
- Her eksenin hareket mesafesi
- Cetvel ölçüm uzunlukları
- Manyetik veya optik cetvel tercihi
- Çözünürlük ihtiyacı
- Çalışma ortamı
- Montaj alanları
- Dijital gösterge özellikleri
- Sinyal ve bağlantı uyumluluğu
kontrol edilmelidir. Özellikle mevcut bir taşlama tezgahına sonradan sistem uygulanacaksa cetvel ölçülerinin tahmini olarak değil, tezgah üzerinden kontrol edilerek belirlenmesi önemlidir.
GDS Taşlama Dijital Ölçme Sistemi (2 Eksen)
GDS Taşlama Dijital Ölçme Sistemi (2 Eksen), taşlama tezgahındaki iki farklı doğrusal hareketin lineer cetveller aracılığıyla ölçülerek konum bilgilerinin dijital gösterge üzerinden takip edilmesini sağlayan ölçüm çözümüdür.
GDS dijital gösterge sistemiyle birlikte kullanılan iki adet taşlama cetvel, tezgahın ilgili eksenlerindeki hareketlerin elektronik ölçüm bilgisine dönüştürülmesini sağlar.
Uygulamanın çalışma şartlarına göre taşlama manyetik cetvel veya taşlama optik cetvel seçenekleri değerlendirilebilir. Cetvellerin ölçüm uzunlukları ise her eksenin hareket mesafesine göre ayrı ayrı belirlenmelidir.
DR dijital sistem ve GDS dijital çözümleriyle oluşturulacak 2 eksen taşlama dijital sistem için gösterge, cetvel, sensör, çözünürlük ve bağlantı uyumluluğu birlikte değerlendirilmelidir. Taşlama dijital fiyat bilgisi de kullanılacak iki cetvelin özellikleri, dijital gösterge ve montaj gereksinimlerine göre değişiklik gösterebilir.
