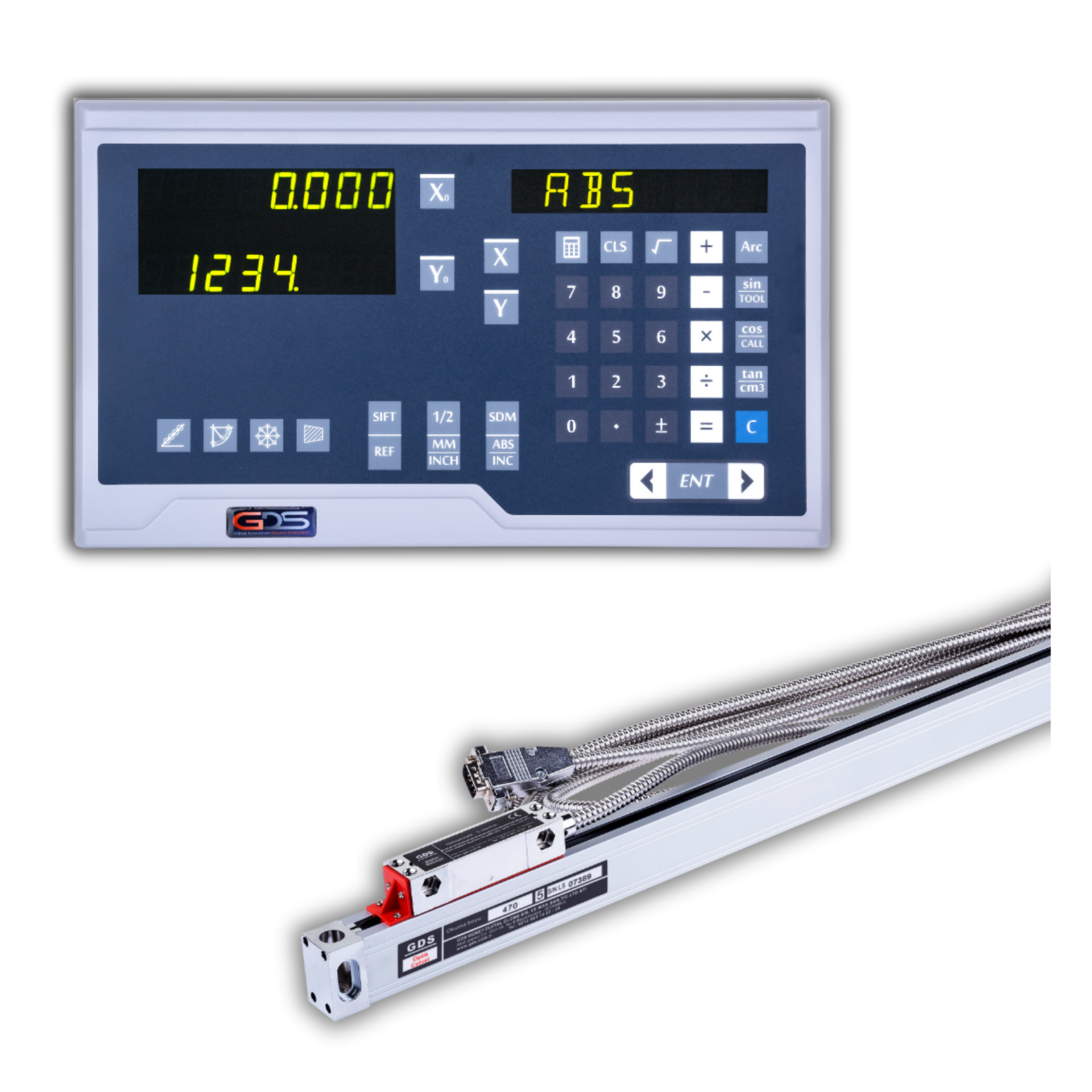

GDS 1 EKSEN TAŞLAMA DİJİTAL ÖLÇME SİSTEMİ
Hassas Taşlama İçin Dijital Koordinat Okuma Sistemi
GDS 1 Eksen Taşlama Dijital Ölçme Sistemi (DRO), taşlama tezgahlarında mikron seviyesinde hassasiyet ve dar tolerans gerektiren uygulamalar için tasarlanmıştır. 1 eksen optik veya manyetik cetvel seçenekleriyle çalışan dijital gösterge sistemi, taşlama derinliğinin ve eksen hareketinin anlık olarak takip edilmesini sağlayarak ayar işlemlerini kolaylaştırır, operatör hatalarının azaltılmasına ve yüzey işleme kalitesinin artırılmasına yardımcı olur.
1 Eksen Hassas Ölçüm
Taşlama tezgahındaki kritik eksen hareketinin anlık ve hassas şekilde takip edilmesini sağlar.
Optik / Manyetik Cetvel
Hassas ölçüm için optik cetvel veya soğutma sıvısı ve zorlu sanayi koşullarına uygun manyetik cetvel seçenekleri.
Hassas Talaş Kaldırma Takibi
Taşlama derinliğinin kontrollü şekilde izlenmesine yardımcı olarak ölçü toleranslarının korunmasını kolaylaştırır.
Endüstriyel Kullanım
Hassas yüzey taşlama ve talaşlı imalat uygulamalarında günlük kullanıma uygun profesyonel ölçüm çözümü.
ÖNE ÇIKAN SİSTEM ÖZELLİKLERİ
- 1 Eksen Dijital Ölçüm: Taşlama tezgahının ilgili eksen hareketinin anlık ve hassas biçimde izlenmesini sağlar.
- Optik Cetvel Seçeneği: Mikron seviyesinde yüksek ölçüm doğruluğu gerektiren hassas taşlama uygulamalarında kullanılabilir.
- Manyetik Cetvel Seçeneği: Soğutma sıvısı, yağ, toz ve talaşın bulunduğu ağır sanayi ortamlarında dayanıklı ölçüm alternatifi sunar.
- Divizör İşlemi: Dairesel hatlarda eşit aralıklı konum ve işleme hesaplamalarının gerçekleştirilmesini kolaylaştırır.
- Yay Açma / Radyüs Fonksiyonu: Kavisli ve dairesel yüzeylerde ihtiyaç duyulan geometrik hesaplamalara yardımcı olur.
- Sıralı Eğimli Delik Hesaplama: Açı ve eğim içeren koordinatların otomatik olarak hesaplanmasını sağlar.
- Merkez Bulma: İş parçası sıfırlama ve eksen merkezleme işlemlerinin daha hızlı gerçekleştirilmesine yardımcı olur.
- Entegre Hesap Makinesi: Operasyon sırasında ihtiyaç duyulan matematiksel hesaplamaların doğrudan dijital gösterge üzerinden yapılmasına imkan verir.
- Hassas İşleme Desteği: Taşlama derinliğinin kontrollü takip edilmesine ve hedeflenen ölçü toleranslarının korunmasına yardımcı olur.
TEKNİK VE FONKSİYONEL ÖZELLİKLER
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ürün Tipi | Dijital Koordinat Okuma Sistemi (DRO) | Eksen Sayısı | 1 Eksen |
| Cetvel Seçeneği | Optik / Manyetik | Kullanım Alanı | Taşlama Tezgahları |
| Divizör İşlemi | Destekler | Radyüs Fonksiyonu | Destekler |
| Eğimli Delik Hesaplama | Destekler | Merkez Bulma | Destekler |
| Hesap Makinesi | Entegre | Uygulama Tipi | Hassas Taşlama / Talaşlı İmalat |
TAŞLAMA OPERASYONLARINDA ÖLÇÜM KONTROLÜ
GELİŞMİŞ HESAPLAMA VE İŞLEME FONKSİYONLARI
CETVEL SİSTEMİ SEÇENEKLERİ

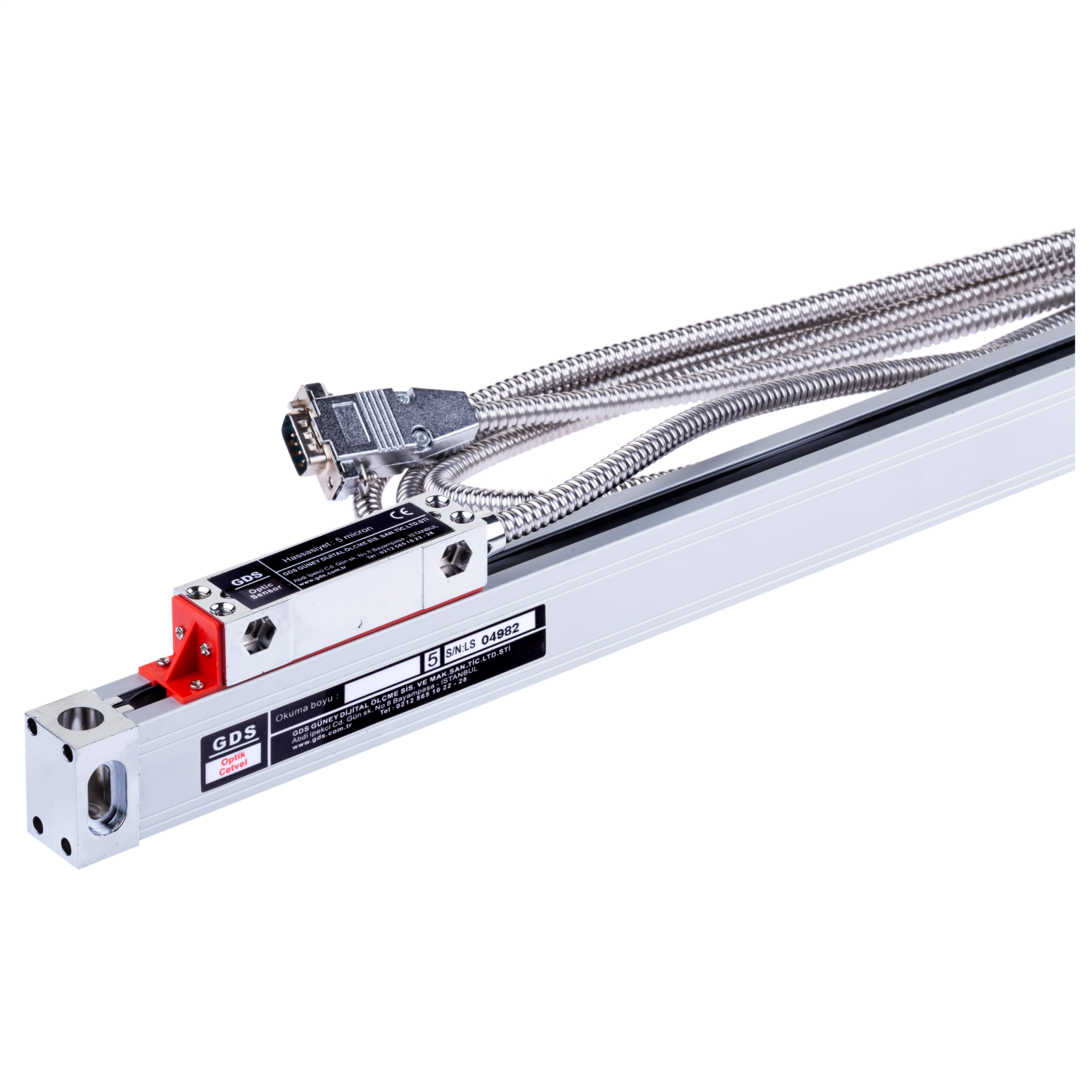

1 EKSEN OPTİK CETVEL
Mikron seviyesinde yüksek ölçüm doğruluğu gerektiren hassas taşlama ve yüzey işleme uygulamalarında tercih edilebilir.
1 EKSEN MANYETİK CETVEL
Soğutma sıvısı, yağ, toz ve talaşın yoğun olduğu sanayi ortamlarında kullanılmaya uygun dayanıklı ve temassız ölçüm alternatifi sunar.
GDS TAŞLAMA DRO AVANTAJLARI
NEDEN GDS 1 EKSEN TAŞLAMA SİSTEMİNİ TERCİH ETMELİSİNİZ?
Taşlama operasyonlarında hedeflenen ölçü toleranslarına ulaşmak ve talaş kaldırma derinliğini kontrollü şekilde takip etmek büyük önem taşır. GDS 1 Eksen Taşlama Dijital Ölçme Sistemi, eksen hareketinin anlık ve hassas biçimde izlenmesini sağlayarak operatörün taşlama işlemini daha kontrollü gerçekleştirmesine yardımcı olur. Böylece parça fire riskinin azaltılmasına, tezgah ayar sürelerinin kısaltılmasına, yüzey işleme kalitesinin korunmasına ve tekrarlanabilirliğin artırılmasına katkı sağlar.
GDS TAŞLAMA DİJİTAL ÖLÇME SİSTEMİ SATIŞ, MONTAJ VE SERVİS
GDS 1 eksen taşlama DRO, taşlama dijital gösterge, optik lineer cetvel ve manyetik lineer cetvel ihtiyaçlarınız için tezgahınıza uygun sistem konfigürasyonunu tercih edebilirsiniz. Taşlama tezgahları için dijital koordinat ölçme sistemi, dijital gösterge, cetvel tedariği, montaj, teknik servis, bakım, tamir ve yedek parça desteği konusunda firmamızdan destek alabilirsiniz.
GDS Taşlama Dijital Ölçme Sistemi (1 Eksen) Hakkında Detaylı Bilgi
GDS Taşlama Dijital Ölçme Sistemi (1 Eksen)
GDS Taşlama Dijital Ölçme Sistemi (1 Eksen), taşlama tezgahlarında tek bir eksendeki doğrusal hareketin ölçülmesi ve konum bilgisinin dijital olarak takip edilmesi amacıyla kullanılan ölçüm çözümüdür. GDS dijital ölçme sistemi; uygun dijital gösterge ile taşlama cetvel sisteminin birlikte çalışması sayesinde tezgah hareketlerinin sayısal olarak görüntülenmesini sağlar.
1 eksenli taşlama dijital sistem, özellikle tek bir hareketin hassas olarak takip edilmesinin gerekli olduğu taşlama uygulamalarında değerlendirilebilir. Uygulamaya ve çalışma koşullarına göre taşlama manyetik cetvel veya taşlama optik cetvel tercih edilerek tezgaha uygun dijital ölçüm sistemi oluşturulabilir.
GDS Taşlama Dijital Ölçme Sistemi Nedir?
GDS dijital taşlama ölçme sistemi, taşlama tezgahının doğrusal hareketini lineer cetvel aracılığıyla ölçerek konum bilgisinin dijital gösterge üzerinden takip edilmesini sağlar.
1 eksenli sistemde tezgahın seçilen tek hareketine cetvel uygulanır. Cetvel üzerindeki konum değişikliği okuyucu sensör tarafından algılanır ve ölçüm bilgisi dijital göstergeye aktarılır.
Böylece operatör ilgili eksendeki konum değişikliklerini mekanik göstergelerin yanı sıra dijital değerler üzerinden takip edebilir.
1 Eksen Taşlama Dijital Sistem
Taşlama dijital sistem uygulamalarında ihtiyaç duyulan eksen sayısı tezgahın yapısına ve ölçülmek istenen harekete göre belirlenir. Tek bir doğrusal hareketin ölçülmesi gereken uygulamalarda 1 eksenli sistem tercih edilebilir.
1 eksen GDS dijital ölçüm sistemi genel olarak:

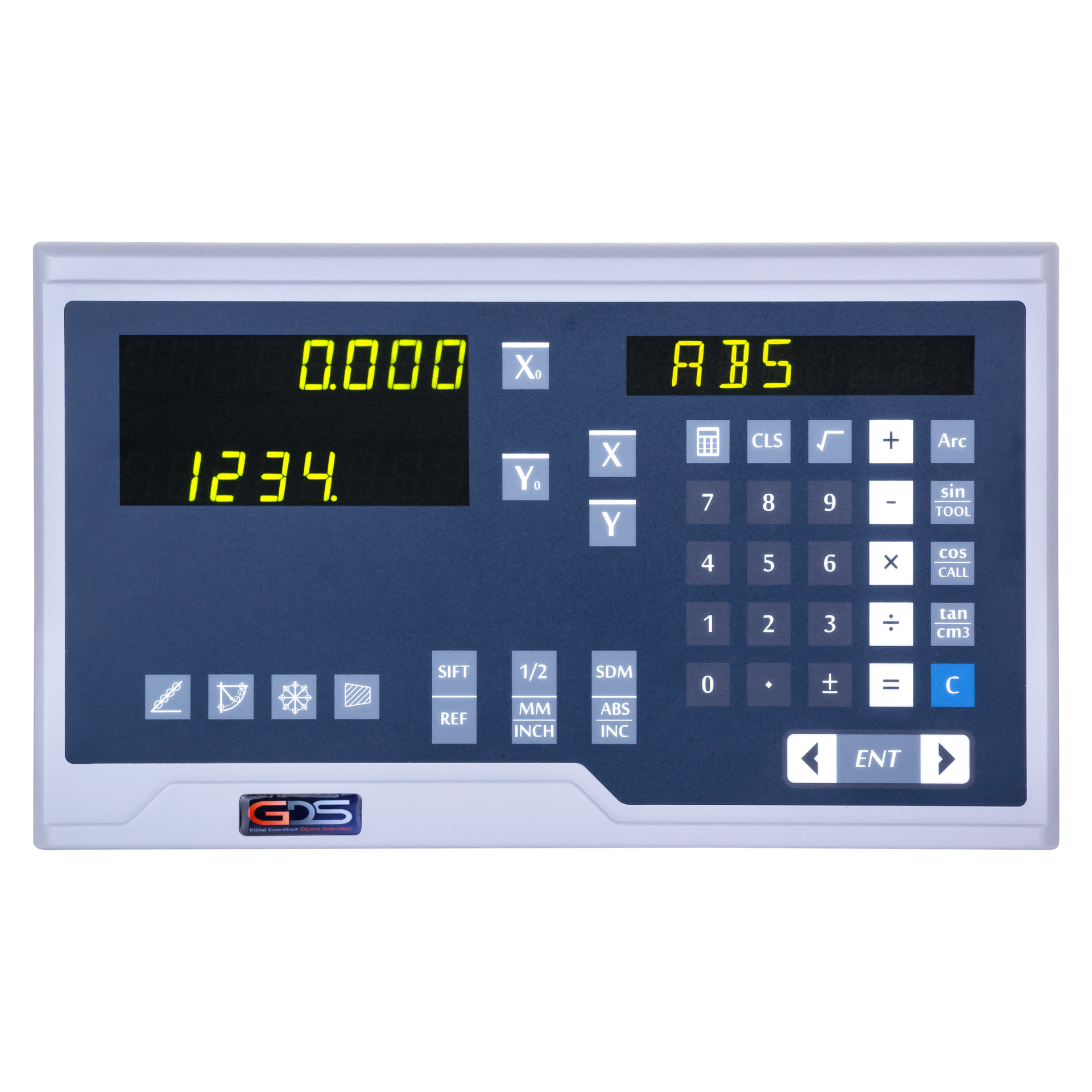

- Dijital gösterge ünitesi
- Lineer ölçme cetveli
- Okuyucu sensör

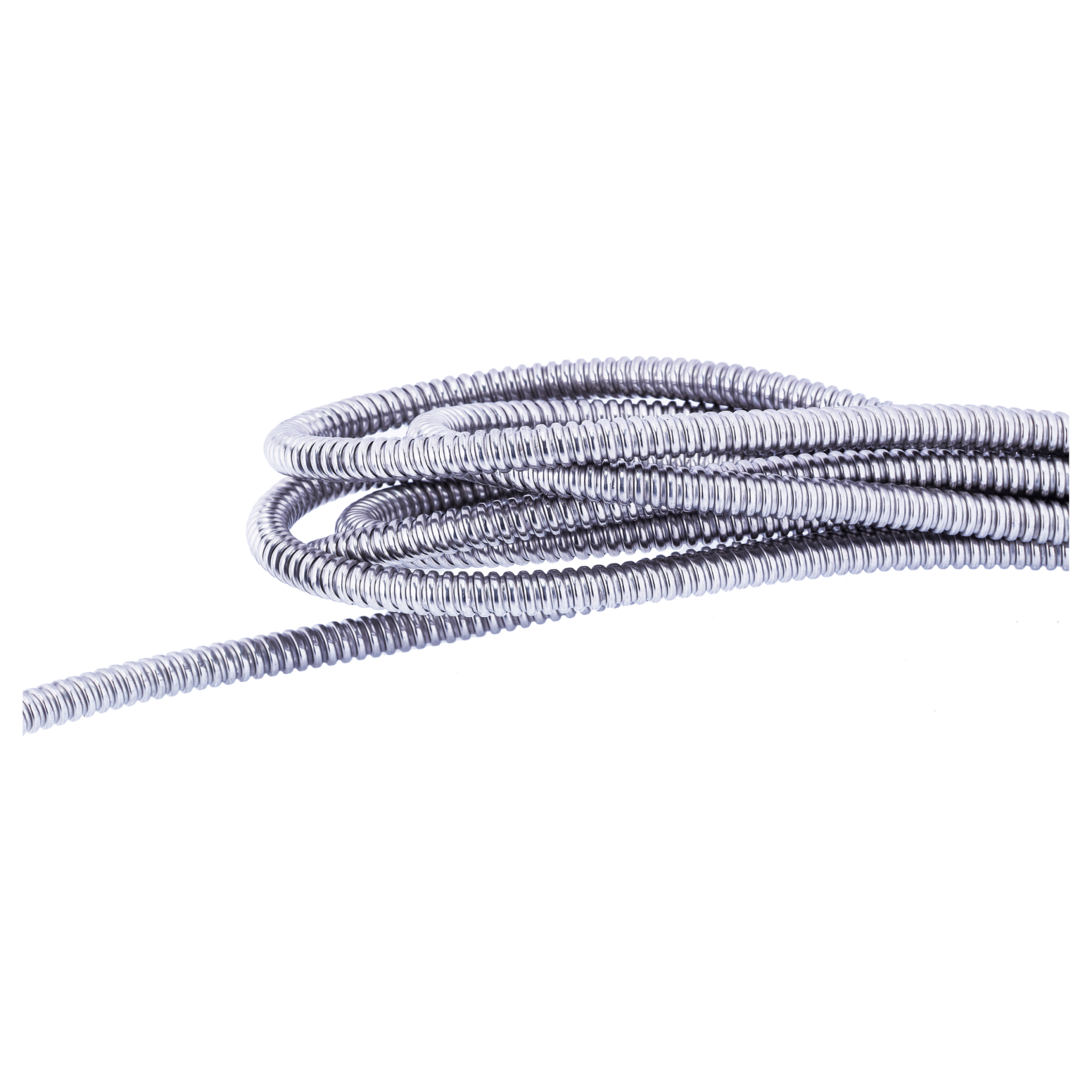

- Bağlantı kablosu

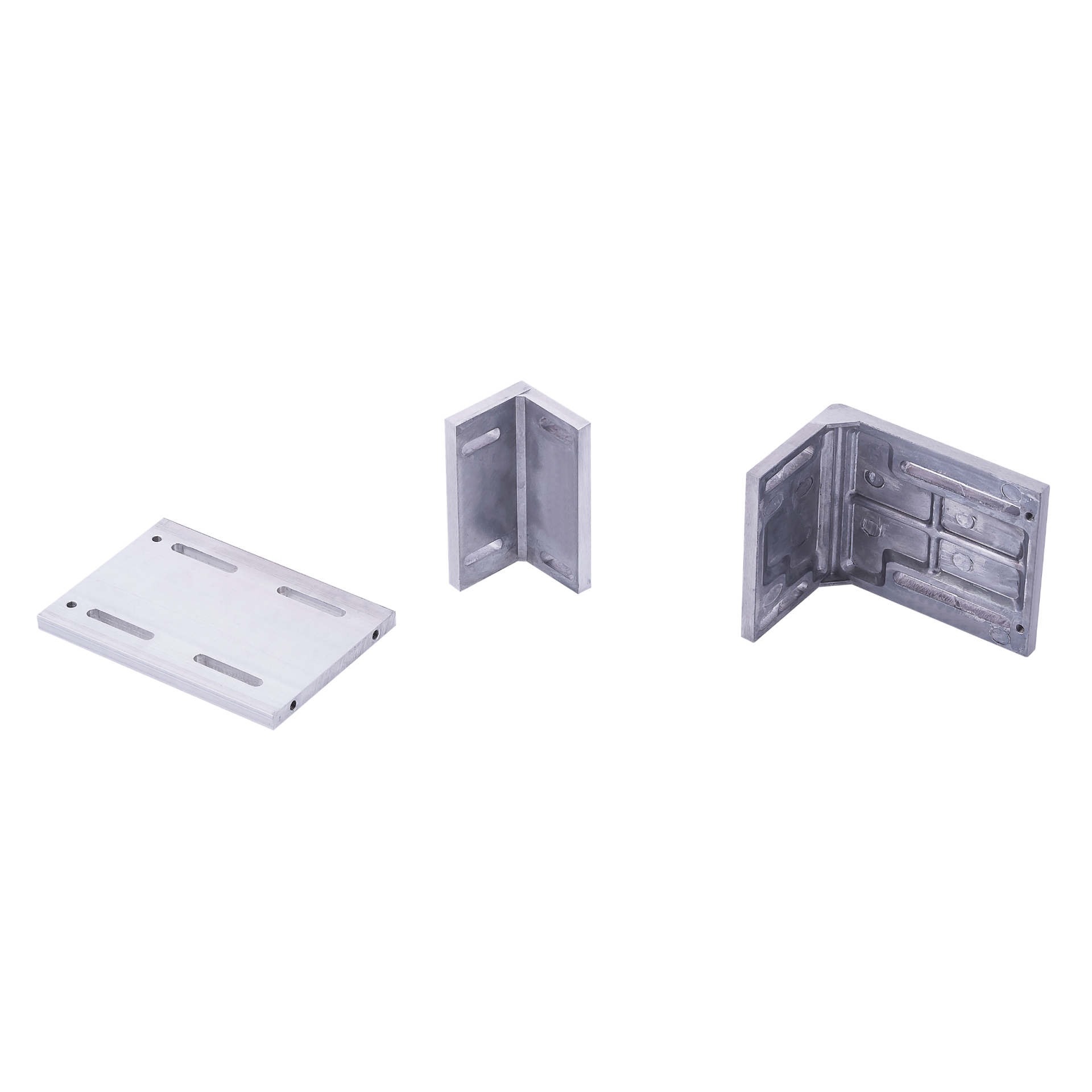

- Montaj aparatları
gibi sistem bileşenlerinden oluşabilir. Kullanılacak cetvelin tipi ve ölçüm uzunluğu taşlama tezgahının hareket mesafesine ve çalışma ortamına göre belirlenmelidir.
Taşlama Cetvel Nedir?
Taşlama cetvel, taşlama tezgahındaki doğrusal hareketlerin ölçülmesini sağlayan lineer konum ölçme sistemidir. Cetvel, tezgahın ölçülmek istenen eksenine monte edilir ve hareket sırasında oluşan konum değişikliklerini elektronik ölçüm sistemine aktarır.
Taşlama cetvel seçilirken yalnızca cetvel uzunluğu değil;
- Tezgahın hareket mesafesi
- İstenen çözünürlük
- Çalışma ortamı
- Montaj alanı
- Cetvel teknolojisi
- Dijital gösterge uyumluluğu
birlikte değerlendirilmelidir.
Taşlama Manyetik Cetvel
Taşlama manyetik cetvel, doğrusal hareketlerin manyetik okuma teknolojisiyle ölçülmesini sağlayan lineer cetvel sistemidir. Manyetik cetvel ve okuyucu sensör, tezgah hareketini algılayarak ölçüm bilgisinin dijital göstergeye aktarılmasını sağlar.
Manyetik lineer cetveller özellikle çalışma ortamının teknik gereksinimleri göz önünde bulundurularak taşlama tezgahlarında değerlendirilebilir.
Taşlama manyetik cetvel seçiminde ölçüm uzunluğu, çözünürlük, çıkış sinyali ve kullanılacak GDS dijital göstergeyle uyumluluk kontrol edilmelidir.
Taşlama Optik Cetvel
Taşlama optik cetvel, tezgahın doğrusal hareketlerinin optik okuma teknolojisi kullanılarak ölçülmesini sağlayan lineer ölçüm sistemidir.
Optik cetvel içerisinde bulunan ölçek ve okuyucu sistem, tezgah eksenindeki konum değişikliklerini algılayarak elektronik ölçüm sinyali oluşturur. Bu bilgi uyumlu dijital göstergeye aktarılarak eksen konumu sayısal olarak görüntülenebilir.
Taşlama optik cetvel, yüksek hassasiyet gerektiren konum ölçüm uygulamalarında değerlendirilebilecek seçeneklerden biridir.
Manyetik Cetvel mi Optik Cetvel mi?
1 eksenli taşlama dijital sistem oluşturulurken uygulamanın ihtiyaçlarına göre manyetik veya optik lineer cetvel tercih edilebilir.
Optik ve manyetik cetveller aynı temel amaca, yani doğrusal konum ölçümüne hizmet etse de kullandıkları okuma teknolojileri farklıdır.
Seçim sırasında:
- Taşlama tezgahının türü
- Ölçülecek eksen
- İstenen çözünürlük
- Hareket mesafesi
- Çalışma ortamı
- Montaj alanı
- Dijital gösterge
- Sinyal ve bağlantı uyumluluğu
dikkate alınmalıdır. Bu nedenle taşlama manyetik cetvel veya taşlama optik cetvel seçimi tezgahın teknik özelliklerine göre yapılmalıdır.
GDS Dijital Taşlama Sistemi Nasıl Çalışır?
GDS dijital ölçme sisteminin çalışma prensibi, tezgah hareketinin lineer cetvel üzerinden algılanarak dijital konum bilgisine dönüştürülmesine dayanır.
Sistem temel olarak şu şekilde çalışır:
- Taşlama tezgahının ölçülen ekseni hareket eder.
- Lineer cetvel üzerindeki konum değişikliği okuyucu tarafından algılanır.
- Ölçüm bilgisi elektronik sinyale dönüştürülür.
- Sinyal dijital gösterge ünitesine aktarılır.
- Eksenin mevcut konumu dijital ekranda görüntülenir.
1 eksenli sistemde bu ölçüm tek bir eksen üzerinden gerçekleştirilir.
DR Dijital Sistem ve Taşlama Tezgahları
DR dijital sistem, GDS dijital gösterge çözümlerini araştıran kullanıcıların karşılaşabileceği önemli arama ifadelerinden biridir. DR serisi dijital göstergeler, takım tezgahlarında lineer cetvellerden gelen konum bilgisinin görüntülenmesi amacıyla kullanılabilir.
Taşlama uygulamasında DR dijital sistem oluşturulurken kullanılacak göstergenin eksen konfigürasyonu ile cetvelin teknik özelliklerinin uyumlu olması gerekir.
Mevcut bir taşlama tezgahına dijital sistem uygulanacaksa gösterge, cetvel, sensör ve bağlantı özellikleri birlikte değerlendirilmelidir.
Taşlama Tezgahına Dijital Cetvel Takılır mı?
Uygun mekanik ve elektronik koşullar sağlandığında taşlama tezgahlarına lineer cetvel ve dijital gösterge sistemi uygulanabilir.
Mevcut konvansiyonel bir taşlama tezgahına taşlama cetvel sistemi uygulanırken öncelikle ölçülmek istenen eksen belirlenmelidir. Ardından eksenin gerçek hareket mesafesi ve montaj alanı ölçülerek uygun cetvel seçimi yapılır.
Doğru montaj gerçekleştirildiğinde cetvel üzerinden elde edilen konum bilgileri GDS dijital göstergeye aktarılabilir.
GDS Taşlama Dijital Sistemin Kullanım Alanları
Taşlama dijital ölçüm sistemleri farklı taşlama uygulamalarında konum takibi amacıyla değerlendirilebilir.
Başlıca uygulamalar:
- Satıh taşlama tezgahları
- Silindirik taşlama tezgahları
- Universal taşlama makineleri
- Takım taşlama uygulamaları
- Özel amaçlı taşlama makineleri
- Revizyon yapılan konvansiyonel tezgahlar
- Hassas konum takibi gerektiren özel makineler
Her uygulamada ihtiyaç duyulan eksen sayısı ve taşlama cetvel özellikleri farklı olabileceğinden sistem tezgaha göre yapılandırılmalıdır.
1 Eksen Taşlama Dijital Sistem Avantajları
Tek eksenin ölçülmesine ihtiyaç duyulan uygulamalarda 1 eksenli dijital sistem, gereksiz ek eksenler kullanılmadan ihtiyaca yönelik bir çözüm oluşturulmasını sağlar.
GDS taşlama dijital sistem;
- Eksen konumunun sayısal olarak takip edilmesini
- Manuel tezgahın dijital ölçüm sistemiyle desteklenmesini
- Konum değişikliklerinin kolay okunmasını
- Tek eksen ölçümüne yönelik sistem oluşturulmasını
- Optik veya manyetik cetvel seçeneklerinin değerlendirilmesini
sağlayabilir. Sistemin sağlayacağı ölçüm performansı kullanılan cetvel, çözünürlük, montaj ve tezgahın mekanik durumuyla doğrudan ilişkilidir.
Taşlama Dijital Fiyat
Taşlama dijital fiyat araştırması yapılırken tek bir standart fiyat üzerinden değerlendirme yapmak doğru olmayabilir. Dijital ölçme sisteminin fiyatı kullanılacak ekipman ve tezgahın ihtiyaçlarına göre değişebilir.
Taşlama dijital fiyat üzerinde etkili olabilecek başlıca faktörler:
- Sistemin eksen sayısı
- Cetvel türü
- Optik veya manyetik cetvel tercihi
- Cetvel ölçüm uzunluğu
- Dijital gösterge modeli
- Çözünürlük ihtiyacı
- Montaj aparatları
- Kablo ve bağlantı gereksinimleri
- Montaj ve servis ihtiyacı
olarak sıralanabilir. Bu nedenle 1 eksen taşlama dijital fiyat bilgisi alınırken tezgahın modeli, ölçülecek eksen ve hareket mesafesinin belirtilmesi doğru sistemin fiyatlandırılmasını kolaylaştırır.
Taşlama Dijital Sistem Seçerken Nelere Dikkat Edilmeli?
Doğru taşlama dijital sistem seçimi yapılırken yalnızca dijital gösterge değil, cetvel ve tezgah özellikleri de değerlendirilmelidir.
Sistem seçiminde:
- Tezgah tipi
- Ölçülecek eksen
- Eksen hareket mesafesi
- Cetvel ölçüm uzunluğu
- Optik veya manyetik cetvel tercihi
- İstenen çözünürlük
- Montaj alanı
- Çıkış sinyali
- Dijital gösterge uyumluluğu
- Çalışma ortamı
dikkate alınmalıdır. Özellikle taşlama manyetik cetvel ile taşlama optik cetvel arasında seçim yapılırken çalışma koşulları ve ölçüm gereksinimleri birlikte değerlendirilmelidir.
GDS Taşlama Dijital Ölçme Sistemi (1 Eksen)
GDS Taşlama Dijital Ölçme Sistemi (1 Eksen), taşlama tezgahında seçilen tek bir doğrusal hareketin ölçülerek konum bilgisinin dijital ekranda takip edilmesine yönelik bir ölçüm çözümüdür. GDS dijital gösterge ile uygun lineer cetvelin birlikte kullanılması sayesinde konvansiyonel taşlama tezgahlarına dijital konum ölçümü uygulanabilir.
Tezgahın çalışma şartlarına ve ölçüm ihtiyacına göre taşlama manyetik cetvel veya taşlama optik cetvel seçenekleri değerlendirilebilir. Uygun taşlama cetvel, gösterge ve sensör kombinasyonu oluşturularak tek eksene yönelik komple taşlama dijital sistem yapılandırılabilir.
DR dijital sistem ve GDS dijital çözümleri değerlendirilirken tezgahın hareket mesafesi, çözünürlük ihtiyacı, cetvel teknolojisi ve sistem uyumluluğu birlikte ele alınmalıdır. Taşlama dijital fiyat bilgisi de seçilen cetvel, ölçüm uzunluğu, gösterge ve montaj gereksinimlerine göre değerlendirilmelidir.
