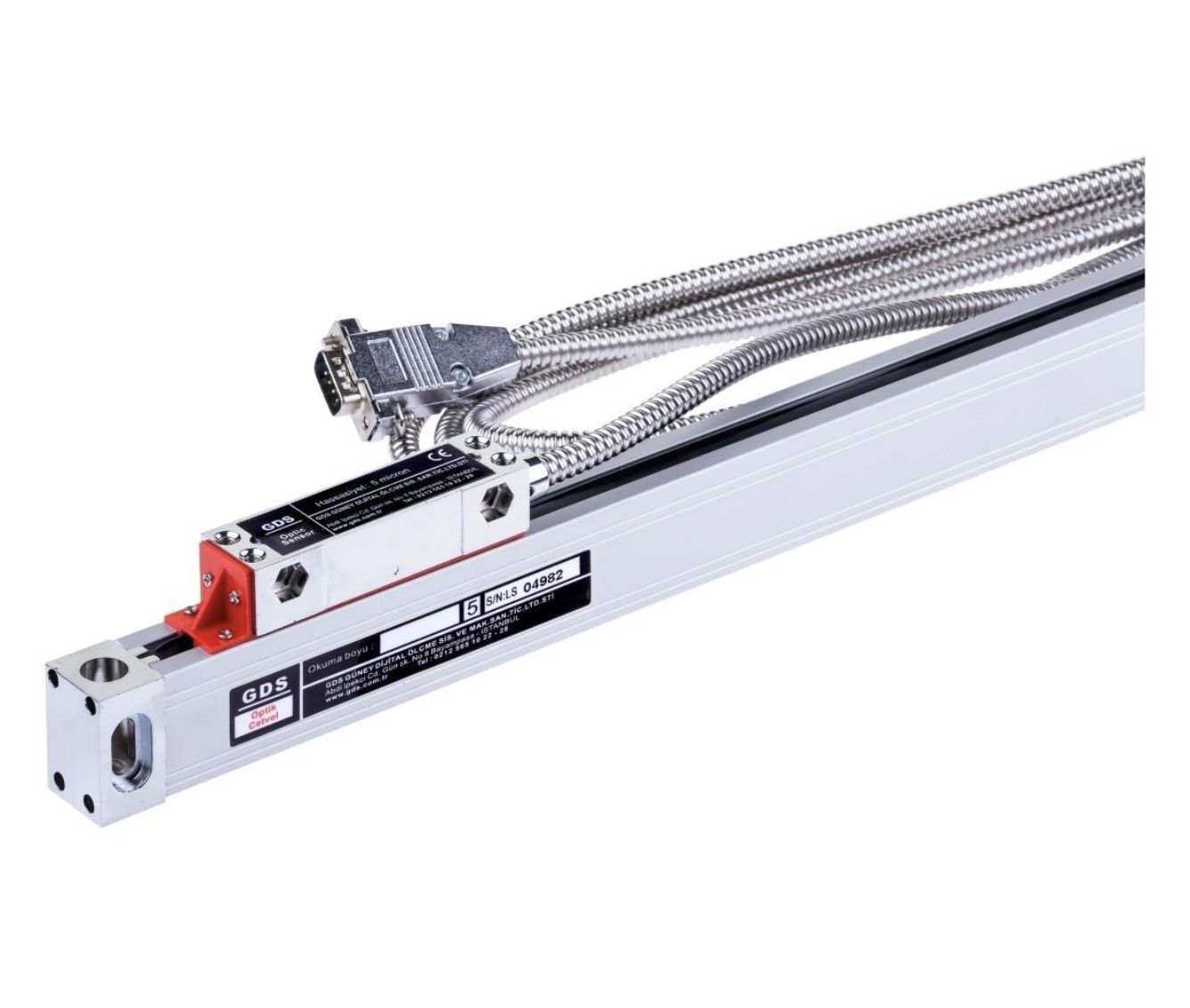

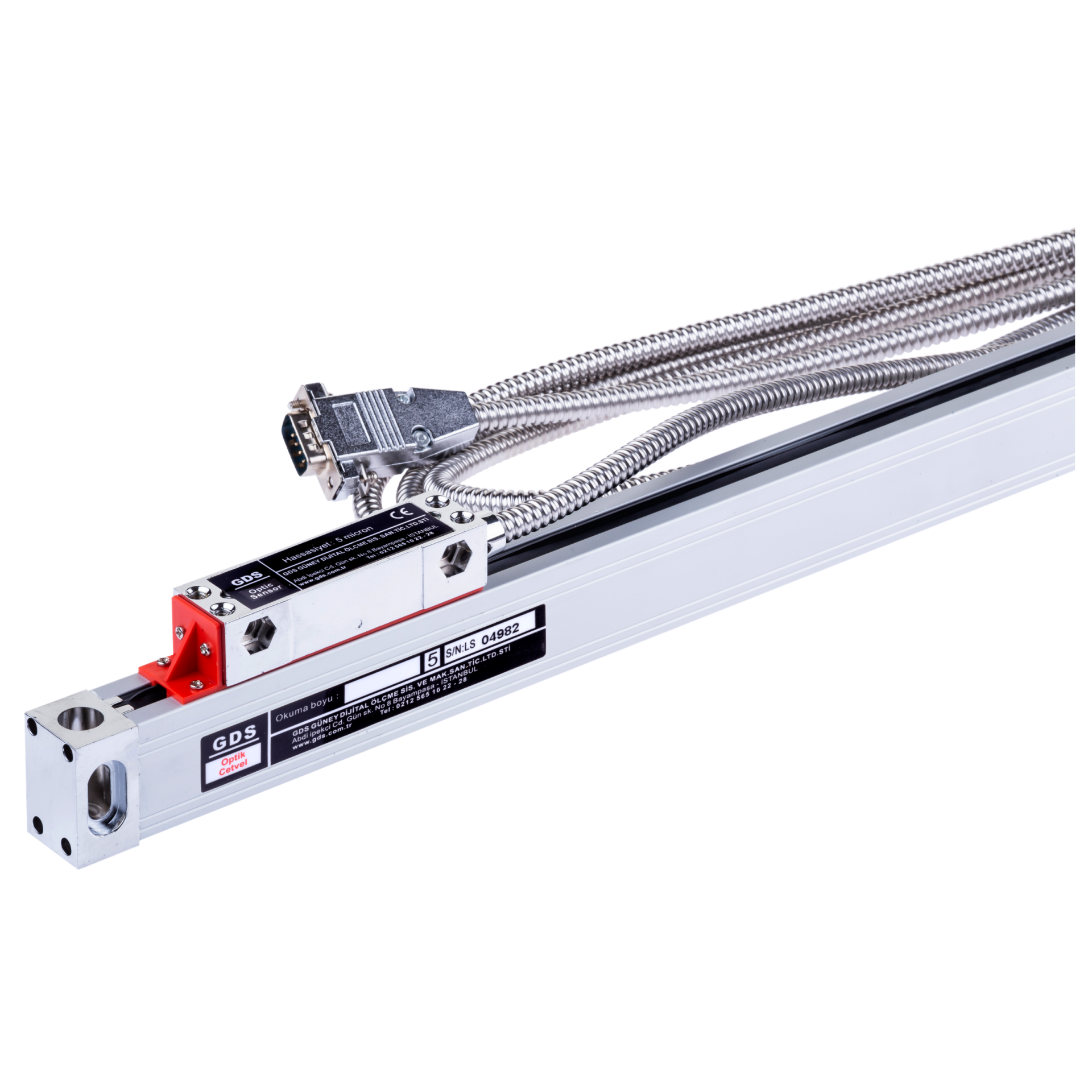

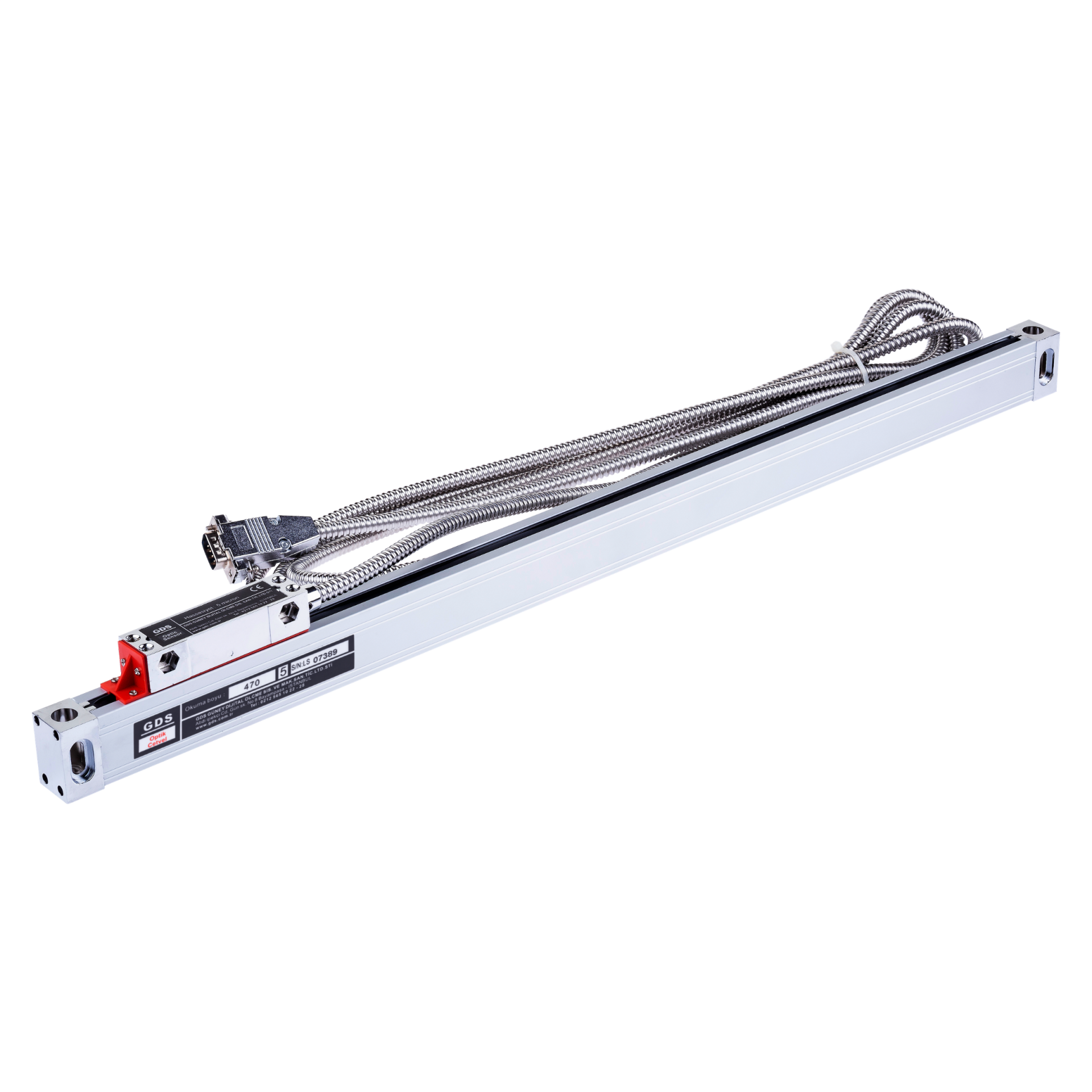

GDS OPT-S Serisi | Yüksek Hassasiyetli Dijital Ölçme Sistemi
GDS OPT-S serisi optik lineer encoder sistemlerimiz, zorlu endüstriyel ortamlarda maksimum performans göstermek üzere tasarlanmıştır. Çift katman koruma contası ve kompakt alüminyum gövde yapısı sayesinde yağ, talaş, soğutma sıvısı ve toz gibi dış etkenlere karşı üstün koruma sağlar. Optik cam cetvel teknolojisi ile yüksek hassasiyet, yüksek çalışma hızı ve maksimum çözünürlük elde edilir.
Hassas Optik Ölçüm
Gelişmiş optik cam cetvel teknolojisi ile ±5 µm / ±10 µm yüksek doğruluk.
Çift Katman Conta
Talaş, toz, nem ve yağ sıçramalarına karşı güçlendirilmiş IP54 koruma izolasyonu.
5 Bilyeli Rulman
Özel bilyeli kafa kılavuzlama sistemi sayesinde akıcı, sarsıntısız ve uzun ömürlü hareket.
Geniş Ölçüm Aralığı
50 mm'den 1200 mm'ye kadar ihtiyaçlarınıza uygun esnek strok seçenekleri.
Öne Çıkan Sistem Özellikleri
- Yüksek Çözünürlük Seviyesi: 0,5 µm, 1 µm veya 5 µm hassasiyet seçenekleri.
- Esnek Çıkış Sinyalleri: Endüstri standartlarında 5 VDC TTL quadrature veya 1Vpp sinüs çıkış sinyali.
- Yüksek Hareket Hızı: 60 m/dk operasyonel çalışma hızı ile seri üretim süreçlerine tam uyum.
- Periyodik Referans Noktası: Her 50 mm'de bir konumlandırılmış referans sinyal çıkışı.

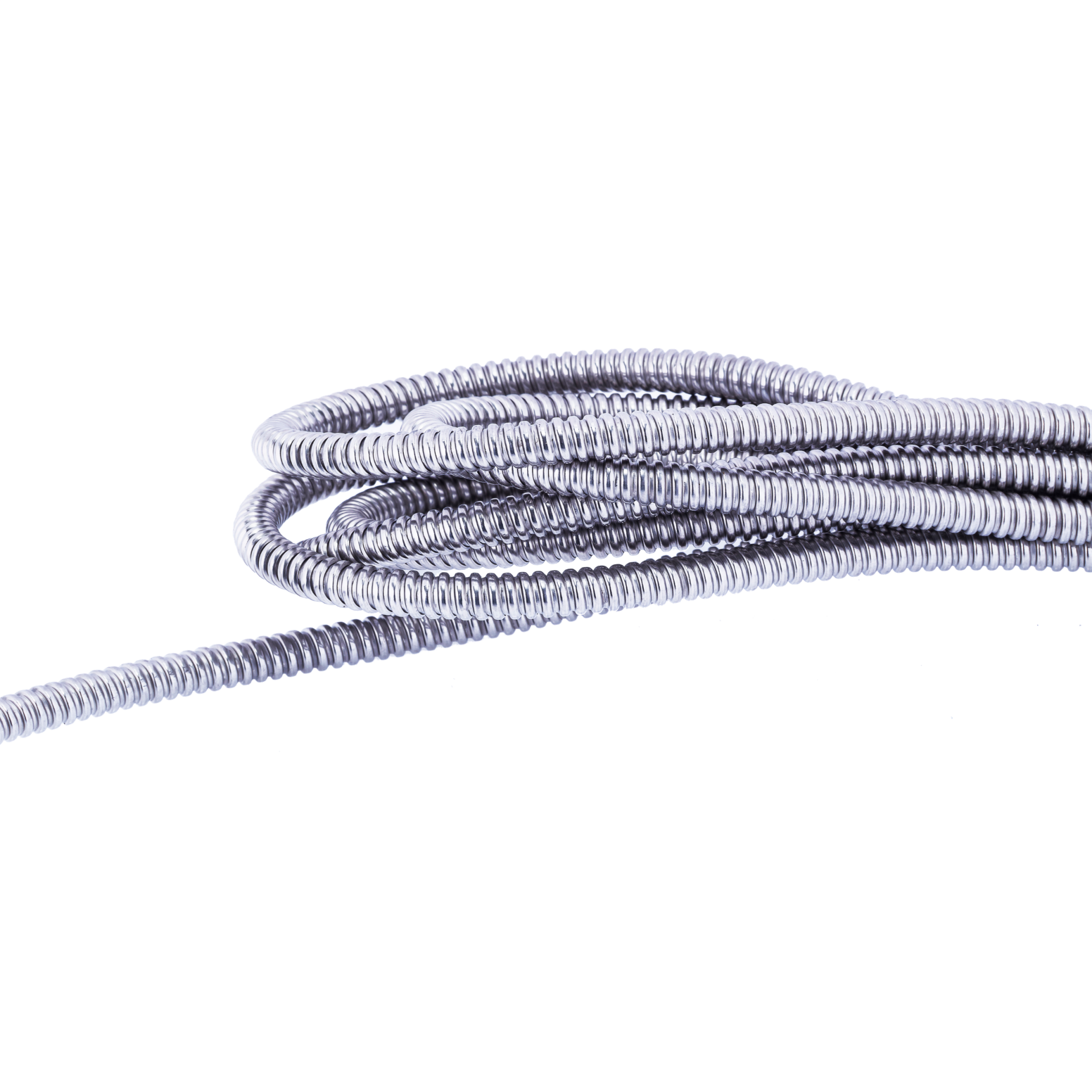

- Dayanıklı Kablo Yapısı: Standart 3.5 metre, dış etkenlere dayanıklı çelik spiralli korumalı kablo.
- Kolay Montaj ve Entegrasyon: Standart gövde tasarımı ve aksesuarları ile tüm tezgahlara hızlı montaj.
Teknik Özellikler
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ölçme Şekli | Optik Cam Cetvel | Referans Noktası | Her 50 mm'de bir |
| Ölçme Boyları (Strok) | 50 mm – 1200 mm arası | Gövde Malzemesi | Eloksal Kaplı Alüminyum |
| Çözünürlük Seçenekleri | 0,5 µm / 1 µm / 5 µm / 1Vpp | Çalışma Sıcaklığı | 0°C ... +50°C |
| Sinyal Periyodu | 20 µm | Depolama Sıcaklığı | -20°C ... +70°C |
| Sistem Doğruluğu | ±5 µm / ±10 µm | Koruma Sınıfı | IP54 Koruma |
| Tekrarlanabilirlik | 1 Pulse | Elektriksel Bağlantı | D-Sub 9 Pin Soket |
| Maks. Çalışma Hızı | 60 m/dk | Kablo Uzunluğu | Std. 3.5 mt Çelik Spiralli |
| Besleme Gerilimi | 5 VDC (±%5) | Çıkış Sinyali Tipi | 5V TTL Push-Pull / Line Driver |
Mekanik Ölçüler ve Bağlantı Formu
- Ölçme Boyu (LO): 50 mm - 1200 mm
- Gövde Toplam Boyu: LO + 140 mm
- Montaj Delik Mesafesi: LO + 124 mm
- Okuyucu Kafa Bağlantısı: 2-M5 Vidalamalı
- Gövde Kesit Ölçüleri: 22 mm x 34 mm (Toplam yükseklik: 52.5 mm)
Kullanım ve Uygulama Alanları
Talaşlı İmalat Tezgahları
Manual ve Üniversal Torna, Freze, Borwerk, Erezyon (EDM) ve Taşlama Makinaları.
Sac İşleme Makinaları
Abkant Presler, Giyotin Makaslar ve Bükme Makinaları.
Otomasyon ve Robotik
Lineer Yataklama sistemleri, Özel Transfer Makinaları, Robotik Kolları ve Karatezyen Pozisyonlama.
Özel Endüstriyel Makinalar
Tekstil Makinaları, Ağaç İşleme Makinaları ve Özel Ölçüm Fikstürleri.
Elektriksel Bağlantı Tablosu (D-Sub 9 Pin Soket)
Sinyal ve kablo renk eşleşmeleri aşağıda belirtilmiştir:
| PIN NO | RS-422 / LDO RENK | SİNYAL | TTL RENK |
|---|---|---|---|
| 1 | Siyah / Yeşil | /A | - |
| 2 | Siyah | 0V (GND) | Siyah |
| 3 | Turuncu / Siyah | /B | - |
| 4 | Boş | - | - |
| 5 | Beyaz / Siyah | /REF (Z) | - |
| 6 | Yeşil | A | Sarı |
| 7 | Kırmızı | 5V VCC | Kırmızı |
| 8 | Turuncu | B | Yeşil |
| 9 | Beyaz | REF (Z) | Mavi |
E-Posta: info@gds.com.tr
Web: www.gds.com.tr | www.gdsmarket.com.tr
GDS OPT Optik Ölçme Cetvelleri Hakkında Detaylı Bilgi
GDS OPT Optik Ölçme Cetvelleri
GDS OPT Optik Ölçme Cetvelleri, torna, freze ve farklı takım tezgahlarında doğrusal hareketlerin ve eksen konumlarının ölçülmesi amacıyla kullanılan optik lineer cetvel sistemleridir. GDS optik cetvel çözümleri, tezgah eksenlerindeki hareketlerin optik okuma teknolojisiyle algılanarak konum bilgisinin dijital gösterge sistemine aktarılmasını sağlar.
OPT cetvel ürün grubu; talaşlı imalat tezgahları, özel makineler ve farklı endüstriyel uygulamalarda dijital konum ölçümü amacıyla değerlendirilebilir. Optik ölçüm prensibiyle çalışan cetvel ve okuyucu sisteminden elde edilen konum bilgileri, uyumlu dijital gösterge ünitesi üzerinden operatör tarafından takip edilebilir.
GDS OPT Optik Ölçme Cetveli Nedir?
GDS OPT Optik Ölçme Cetvelleri, doğrusal hareketlerin optik algılama yöntemi kullanılarak ölçülmesini sağlayan lineer konum ölçme sistemleridir. Tezgah eksenindeki hareket, optik enkoder sistemi tarafından algılanarak elektronik ölçüm sinyaline dönüştürülür.
Elde edilen konum bilgisi uyumlu dijital gösterge ünitesine aktarılır. Böylece torna, freze ve farklı takım tezgahlarında eksen konumları dijital olarak takip edilebilir.
GDS Optik Cetvel
GDS optik cetvel, takım tezgahlarının dijital ölçüm sistemlerinde doğrusal konum bilgisinin elde edilmesine yönelik kullanılan ölçüm çözümüdür. Optik okuma teknolojisi sayesinde eksen hareketleri algılanarak dijital ölçüm sistemine aktarılır.
GDS OPT serisi seçilirken yalnızca cetvel uzunluğu değil; tezgah türü, hareket mesafesi, montaj alanı, çözünürlük ihtiyacı ve dijital gösterge uyumluluğu birlikte değerlendirilmelidir.
Doğru seçilen GDS optik cetvel, manuel takım tezgahlarına dijital konum ölçüm özelliği kazandırılmasına yardımcı olur.
OPT Cetvel Nedir?
OPT cetvel, GDS'nin optik doğrusal ölçüm çözümlerini kapsayan ürün grubudur. Sistem, takım tezgahındaki doğrusal hareketin optik yöntemle algılanarak konum bilgisine dönüştürülmesini sağlar.
Komple bir OPT cetvel sistemi oluşturulurken:
- Optik ölçme cetveli
- Okuyucu sistemi
- Uyumlu dijital gösterge
- Bağlantı elemanları
- Montaj aparatları
birlikte değerlendirilmelidir. Kullanılacak OPT cetvel modeli ve ölçüm uzunluğu, tezgahın mekanik özelliklerine ve ölçülmek istenen eksene göre belirlenmelidir.
Optik Lineer Cetvel Nedir?
Optik lineer cetvel, doğrusal hareketlerin optik okuma teknolojisiyle ölçülmesini sağlayan hassas konum ölçme sistemidir. Takım tezgahlarında hareketli tabla, araba ve farklı eksenlerin konum bilgisinin elde edilmesi amacıyla kullanılabilir.
Tezgah ekseni hareket ettiğinde optik lineer cetvel üzerindeki konum değişikliği okuyucu sistem tarafından algılanır. Elde edilen ölçüm bilgisi dijital göstergeye aktarılır ve eksenin mevcut konumu sayısal olarak görüntülenebilir.
Bu nedenle optik cetveller, manuel takım tezgahlarında kullanılan dijital koordinat ölçme sistemlerinin önemli bileşenlerinden biridir.
Optik Enkoder Nedir?
Optik enkoder, hareket veya konum değişikliğinin optik algılama teknolojisi kullanılarak elektronik ölçüm sinyaline dönüştürülmesini sağlayan sistemdir.
Lineer uygulamalarda optik enkoder, doğrusal hareketin ölçülmesi için kullanılır. Okuyucu sistem, ölçek üzerindeki konum değişikliklerini algılayarak hareket bilgisinin elektronik sisteme aktarılmasını sağlar.
Bu teknoloji torna, freze, borverk, taşlama ve farklı endüstriyel makinelerde doğrusal konum ölçümü amacıyla kullanılabilir.
Optik Lineer Enkoder
Optik lineer enkoder, dönme hareketinden ziyade doğrusal hareket ve konum değişikliklerinin ölçülmesine yönelik kullanılan enkoder sistemidir.
Takım tezgahlarında optik lineer enkoder kullanılarak eksen hareketleri elektronik olarak ölçülebilir. Ölçüm bilgisi uyumlu dijital gösterge ünitesine aktarıldığında operatör tezgahın mevcut konumunu sayısal değerler üzerinden takip edebilir.
GDS OPT optik ölçme cetvelleri, takım tezgahlarında optik lineer ölçüm ihtiyacına yönelik değerlendirilebilecek çözümler arasında yer alır.
Optik Cetvel Nasıl Çalışır?
Optik cetvel sistemi, doğrusal hareketin optik ölçek ve okuyucu mekanizma aracılığıyla algılanması prensibine dayanır.
Tezgah ekseni hareket ettiğinde sistem temel olarak şu şekilde çalışır:
- Tezgah ekseninde doğrusal hareket meydana gelir.
- Optik okuyucu, ölçek üzerindeki konum değişikliğini algılar.
- Hareket bilgisi elektronik ölçüm sinyaline dönüştürülür.
- Sinyal uyumlu dijital gösterge ünitesine aktarılır.
- Eksen konumu dijital ekranda görüntülenir.
Bu çalışma prensibi sayesinde optik lineer cetvel, manuel takım tezgahlarında dijital konum takibi için kullanılabilir.
Optik Torna Cetveli
Optik torna cetveli, torna tezgahındaki doğrusal hareketlerin optik ölçüm teknolojisi kullanılarak takip edilmesini sağlar. Tezgahın ölçülmek istenen hareketlerine uygun GDS OPT cetvel monte edilerek konum bilgileri dijital gösterge sistemine aktarılabilir.
Optik torna cetveli;
- Universal torna tezgahları
- Manuel torna tezgahları
- Ağır tip torna tezgahları
- Uzun boy torna tezgahları
- Bakım ve revizyon tornaları
- Özel amaçlı torna makineleri
gibi farklı uygulamalarda ölçüm ihtiyacına göre değerlendirilebilir. Torna tezgahına uygun GDS optik cetvel seçilirken hareket mesafesi, montaj alanı ve ihtiyaç duyulan ölçüm özellikleri dikkate alınmalıdır.
Optik Freze Cetveli
Optik freze cetveli, freze tezgahlarının hareketli eksenlerindeki konum değişikliklerinin optik sistemle ölçülmesini sağlar. Freze tezgahlarında X, Y ve Z eksenlerinin hareketleri uygun optik cetveller kullanılarak dijital ölçüm sistemine aktarılabilir.
Optik freze cetveli;
- Universal freze tezgahları
- Kalıpçı freze tezgahları
- Manuel freze tezgahları
- Takım freze tezgahları
- Borverk tezgahları
- Özel amaçlı işleme makineleri
gibi farklı uygulamalarda kullanılabilir. Her eksen için gerekli OPT cetvel uzunluğu, ilgili eksenin hareket mesafesine ve montaj koşullarına göre ayrı olarak belirlenmelidir.
GDS OPT Cetvel ve Dijital Gösterge Sistemi
GDS OPT optik ölçme cetvelleri, dijital ölçüm sisteminde tezgah hareketini algılayan bölümü oluşturur. Konum değerlerinin operatör tarafından görüntülenmesi için cetvel sisteminin uyumlu bir dijital gösterge ünitesiyle birlikte kullanılması gerekir.
Komple sistem oluşturulurken:
- GDS OPT optik cetvel
- Optik okuyucu sistemi
- Uyumlu dijital gösterge
- Bağlantı elemanları
- Montaj aparatları
bir bütün olarak değerlendirilmelidir. Mevcut bir dijital ölçüm sistemine yeni optik lineer cetvel uygulanacaksa cetvel ile dijital gösterge arasındaki çözünürlük, sinyal ve bağlantı uyumluluğu kontrol edilmelidir.
Optik Cetvel ile Manyetik Cetvel Arasındaki Fark
Optik ve manyetik lineer cetvellerin temel amacı doğrusal konum ölçümüdür ancak kullandıkları algılama teknolojileri farklıdır.
Optik lineer cetvel, hareketi optik okuma teknolojisiyle algılarken manyetik cetvel sistemleri manyetik ölçek ve sensör prensibinden yararlanır.
Optik veya manyetik sistem arasında seçim yapılırken:
- Tezgah türü
- Çalışma ortamı
- Montaj alanı
- Ölçüm mesafesi
- Çözünürlük ihtiyacı
- Kullanılacak dijital gösterge
- Sinyal ve bağlantı uyumluluğu
birlikte değerlendirilmelidir.
Bu nedenle cetvel seçimi yalnızca optik veya manyetik teknolojiye göre değil, uygulamanın tamamına göre yapılmalıdır.
GDS OPT Optik Cetvel Nerelerde Kullanılır?
GDS optik cetvel çözümleri farklı takım tezgahları ve endüstriyel makinelerde doğrusal konum ölçümü için kullanılabilir.
Başlıca kullanım alanları:
- Torna tezgahları
- Freze tezgahları
- Borverk tezgahları
- Taşlama tezgahları
- Özel amaçlı takım tezgahları
- Bakım ve revizyon makineleri
- Endüstriyel üretim makineleri
- Otomasyon uygulamaları
Her uygulamada ihtiyaç duyulan OPT cetvel özellikleri, tezgahın hareket mesafesine ve ölçüm gereksinimlerine göre belirlenmelidir.
Optik Cetvel Seçerken Nelere Dikkat Edilmeli?
Doğru optik lineer cetvel seçimi, dijital ölçüm sisteminin performansı ve tezgaha uygunluğu açısından önemlidir.
Seçim sırasında:
- Tezgah türü
- Ölçülecek eksen
- Eksen hareket mesafesi
- Cetvel ölçüm uzunluğu
- İhtiyaç duyulan çözünürlük
- Montaj alanı
- Çıkış sinyali
- Bağlantı özellikleri
- Dijital gösterge uyumluluğu
- Çalışma ortamı
dikkate alınmalıdır.
Özellikle optik torna cetveli ve optik freze cetveli seçiminde her eksenin hareket mesafesinin ayrı ayrı belirlenmesi doğru sistem konfigürasyonu açısından önem taşır.
GDS OPT Serisi Optik Cetvel Seçimi
GDS OPT serisi içerisinden seçim yapılırken ürünün kullanılacağı tezgah ve ölçüm uygulaması önceden belirlenmelidir. Aynı OPT cetvel konfigürasyonu her makine veya eksen için uygun olmayabilir.
Torna tezgahlarında ölçülecek doğrusal hareketler, freze tezgahlarında ise X, Y ve Z eksenlerinin hareket mesafeleri dikkate alınmalıdır. Ardından uygun cetvel uzunluğu ve dijital gösterge sistemi belirlenmelidir.
Mevcut bir dijital göstergeye GDS optik cetvel uygulanacaksa teknik uyumluluk kontrol edilerek sistem oluşturulmalıdır.
GDS OPT Optik Lineer Ölçme Cetvelleri
GDS OPT Optik Ölçme Cetvelleri, takım tezgahlarında doğrusal hareketlerin ve eksen konumlarının ölçülmesi amacıyla kullanılan optik lineer cetvel çözümleridir. Optik okuma teknolojisi sayesinde hareket bilgisi algılanarak uyumlu dijital gösterge sistemine aktarılır.
GDS optik cetvel ürün grubu; optik torna cetveli, optik freze cetveli, borverk, taşlama ve farklı endüstriyel ölçüm uygulamalarında değerlendirilebilir. Optik enkoder ve optik lineer enkoder teknolojisine dayanan sistemlerde doğru cetvel seçimi için ölçüm mesafesi, çözünürlük, montaj alanı ve gösterge uyumluluğu birlikte değerlendirilmelidir.
Tezgahın teknik özelliklerine uygun şekilde yapılandırılan OPT cetvel sistemi, talaşlı imalat tezgahlarında dijital konum ölçümü için kapsamlı bir optik ölçüm çözümü oluşturur.
