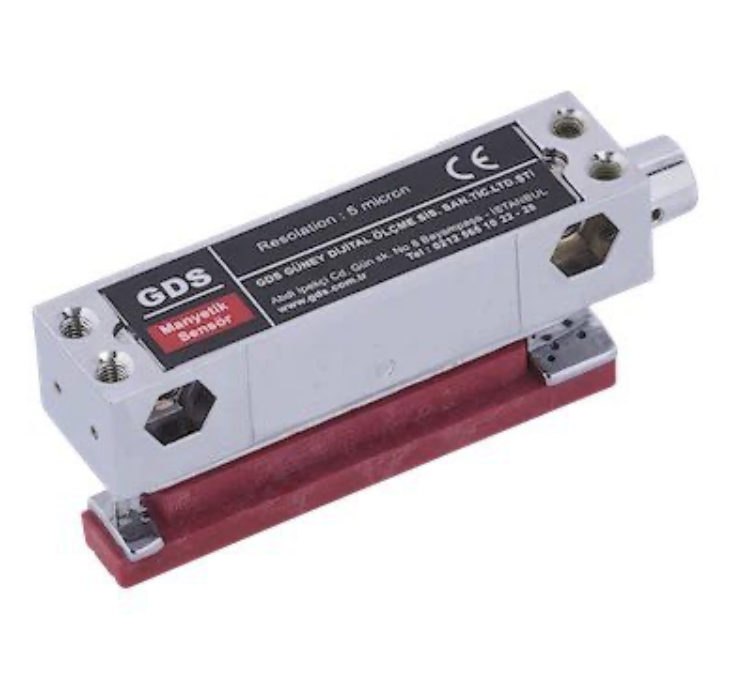

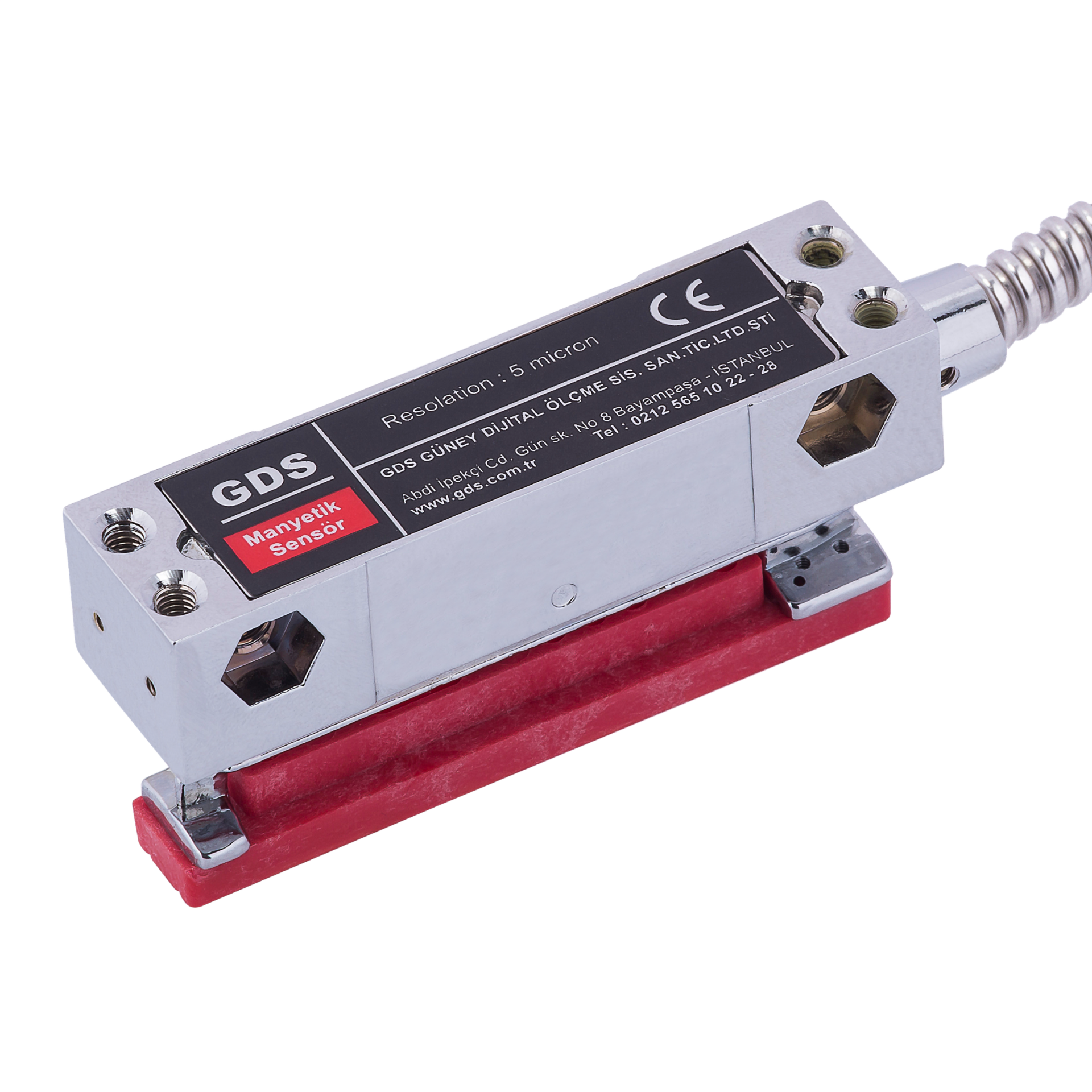

MANYETİK ÖLÇME SENSÖRÜ
GDS MG-5 Serisi | Temassız Dijital Ölçme Sistemi
GDS MG-5 model sensörlerimiz, kendi bünyemizde tasarımı ve imalatı yapılan, temassız incremental TTL çalışma prensibine sahip tamamen yerli imalat ürünlerdir. Talaşlı üretim yapılan ortamlar için en ideal çözümdür.
Temassız / Sürtünmesiz
Aşınmasız manyetik ölçüm teknolojisi ile bakım gerektirmeyen uzun çalışma ömrü.
IP67 Üstün Koruma
Toz, yağ, nem, sıvı temaslarına ve zorlu çevre koşullarına karşı tam korumalı gövde.
Yüksek Dayanım
Titreşim ve şoklara karşı yüksek toleranslı, sağlam zamak döküm gövde yapısı.
Yüksek Hassasiyet
±20 µm doğruluk ve ±1 pulse tekrarlanabilirlik değeri.
ÖNE ÇIKAN SİSTEM ÖZELLİKLERİ
- Manyetik Ölçüm Prensibi: Temassız ve sürtünmesiz yapısı sayesinde aşınmaz, yüksek çalışma ömrü sunar.
- Yüksek Çevre Toleransı: Toz, yağ, nem ve soğutma sıvısına karşı maksimum koruma.
- Dayanıklı Gövde: Mekanik darbelere ve titreşime dayanıklı zamak döküm gövde.
- Bakım Gerektirmez: Sürtünmeli parça içermediği için periyodik bakım maliyeti yaratmaz.
- Esnek Çözünürlük Seçenekleri: 5 µm, 10 µm, 25 µm, 50 µm ve 100 µm çözünürlük desteği.

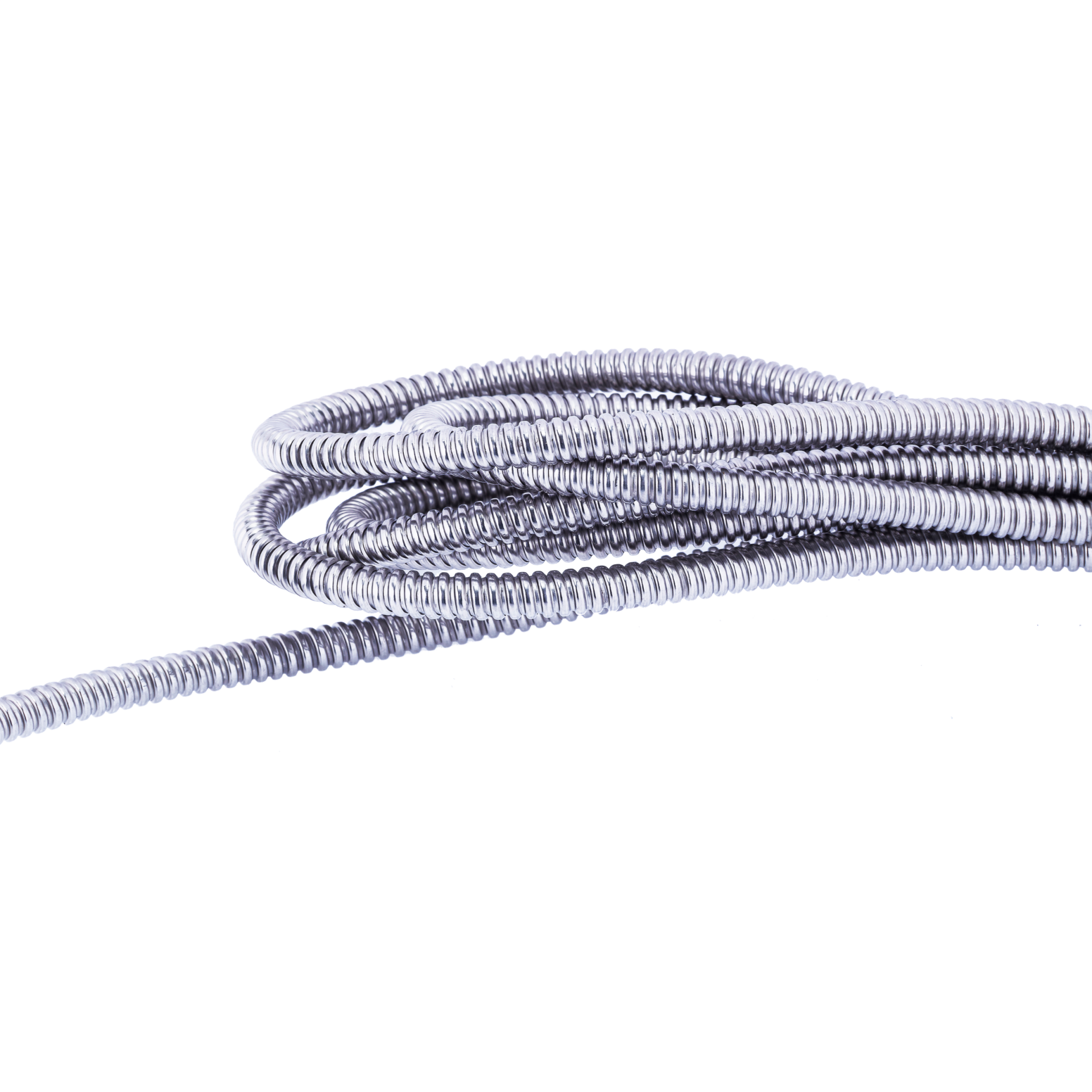

- Kolay Montaj & Entegrasyon: Pratik bağlantı yapısı ve standart çelik spiralli kablo ile hızlı kurulum.
TEKNİK ÖZELLİKLER
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ölçme Şekli | Manyetik | Referans Noktası | Her 5 mm'de bir |
| Çözünürlük Seçenekleri | 5µm, 10µm, 25µm, 50µm, 100µm | Çalışma Sıcaklığı | -20°C ... +70°C |
| Çıkış Sinyal Tipi | Push Pull - TTL RS422 Line Driver | Çıkış Sinyalleri | A, /A, B, /B, Z, /Z |
| Sistem Doğruluğu | ±20 µm | Koruma Sınıfı | IP67 Koruma |
| Tekrarlanabilirlik | ±1 Pulse | Elektriksel Bağlantı | Spiralli kablo & 9'lu D-Sub soket |
| Maks. Çalışma Hızı | 3 m/sn | Kablo Uzunluğu | Std. 3.5 mt Çelik Spiralli |
| Besleme Gerilimi | 5 VDC | Çıkış Sinyal Voltajı | 5V TTL veya 10-30V PPL |
| Gövde Malzemesi | Zamak Döküm | Standart Sertifikasyon | CE Onaylı |
ELEKTRİKSEL BAĞLANTI TABLOSU (D-SUB 9 PİN SOKET)
Sinyal ve kablo renk eşleşmeleri aşağıda belirtilmiştir:
| PIN NO | RS-422 / LDO RENK | SİNYAL | TTL RENK |
|---|---|---|---|
| 1 | Siyah / Yeşil | /A | - |
| 2 | Siyah | 0V (GND) | Siyah |
| 3 | Turuncu / Siyah | /B | - |
| 4 | Boş | - | - |
| 5 | Beyaz / Siyah | /REF (Z) | - |
| 6 | Yeşil | A | Sarı |
| 7 | Kırmızı | 5V VCC | Kırmızı |
| 8 | Turuncu | B | Yeşil |
| 9 | Beyaz | REF (Z) | Mavi |
GDS MG5 Manyetik Ölçme Sensörü Hakkında Detaylı Bilgi
GDS MG5 Manyetik Ölçme Sensörü
GDS MG5 Manyetik Ölçme Sensörü, doğrusal hareket ve konum bilgilerinin manyetik ölçüm sistemi üzerinden algılanması amacıyla kullanılan GDS manyetik sensör çözümüdür. Manyetik cetvel sistemiyle birlikte çalışan GDS MG5, eksen hareketlerinin algılanarak ölçüm bilgisinin dijital sisteme aktarılmasını sağlar.
GDS MG5, takım tezgahları ve farklı endüstriyel makinelerde kullanılan manyetik lineer ölçüm sistemlerinin okuyucu bölümünü oluşturur. Manyetik kafa olarak da aranan sensör, manyetik ölçek üzerindeki konum değişikliklerini algılayarak hareket bilgisinin elektronik ölçüm sistemine iletilmesine yardımcı olur.
GDS MG5 Manyetik Sensör Nedir?
GDS manyetik sensör, manyetik ölçek veya cetvel üzerindeki doğrusal konum değişikliklerinin algılanmasını sağlayan ölçüm elemanıdır. GDS MG5, manyetik lineer ölçüm uygulamalarında okuyucu sensör olarak kullanılır.
Tezgah ekseni hareket ettiğinde sensör ile manyetik ölçek arasındaki konum değişir. GDS sensör bu hareketi algılar ve konum bilgisinin elektronik ölçüm sinyaline dönüştürülmesini sağlar.
Bu sistem torna, freze ve farklı endüstriyel makinelerde doğrusal hareketlerin dijital olarak takip edilmesine yönelik kullanılabilir.
GDS MG5 Sensör
GDS MG5, manyetik doğrusal ölçüm sistemlerinde kullanılan sensör çözümlerinden biridir. Manyetik ölçek üzerindeki hareketi okuyarak konum bilgisinin uyumlu ölçüm sistemine aktarılmasını sağlar.
GDS MG5 sensör seçilirken yalnızca ürün adına göre karar verilmemelidir. Kullanılacak manyetik cetvel, dijital gösterge, çözünürlük ihtiyacı, sinyal yapısı ve bağlantı özellikleri birlikte değerlendirilmelidir.
Özellikle mevcut bir sisteme yeni GDS sensör uygulanacaksa sistem bileşenlerinin teknik uyumluluğu kontrol edilmelidir.
Manyetik Kafa Nedir?
Manyetik kafa, manyetik lineer ölçüm sistemlerinde ölçek üzerindeki konum değişikliklerini algılayan okuyucu sensöre verilen genel isimlerden biridir.
Manyetik cetvel veya manyetik bant hareket ettiğinde manyetik kafa, ölçek üzerindeki değişimi temassız olarak algılar. Elde edilen konum bilgisi daha sonra elektronik ölçüm sistemine aktarılır.
GDS MG5 de bu tür uygulamalarda kullanılan bir manyetik kafa ve ölçme sensörü çözümüdür.
Manyetik Cetvel Sensörü
Manyetik cetvel sensörü, manyetik lineer cetvel üzerindeki hareketi okuyarak doğrusal konum bilgisinin elde edilmesini sağlar. Sensör ve cetvel birbirinden farklı görevleri yerine getiren ancak aynı ölçüm sistemi içerisinde birlikte çalışan bileşenlerdir.
Manyetik cetvel, ölçüm referansının bulunduğu bölümü oluştururken manyetik cetvel sensörü hareket sırasında bu referansı okuyarak konum bilgisini algılar.
Bu nedenle komple bir manyetik ölçüm sistemi oluşturulurken cetvel ve sensörün birbiriyle uyumlu seçilmesi gerekir.
Manyetik Enkoder Nedir?
Manyetik enkoder, mekanik hareket veya konum değişikliğinin manyetik algılama teknolojisi kullanılarak elektronik ölçüm sinyaline dönüştürülmesini sağlayan sistemdir.
Manyetik enkoder teknolojisi doğrusal ve döner hareketlerin ölçülmesinde farklı yapılandırmalarla kullanılabilir. Takım tezgahlarındaki doğrusal ölçüm uygulamalarında ise manyetik ölçek ve okuyucu sensör kombinasyonu kullanılır.
GDS MG5, manyetik enkoder sisteminin konum bilgisini algılayan sensör bileşeni olarak değerlendirilebilir.
Manyetik Lineer Enkoder
Manyetik lineer enkoder, doğrusal hareket ve pozisyon değişikliklerinin manyetik teknoloji kullanılarak ölçülmesini sağlayan enkoder sistemidir.
Lineer ölçüm uygulamasında tezgah ekseni hareket ettikçe okuyucu sensör manyetik ölçek üzerindeki konum değişikliğini algılar. Böylece hareket bilgisi elektronik ölçüm sistemine aktarılabilir.
Manyetik lineer enkoder sistemleri;
- Torna tezgahları
- Freze tezgahları
- Borverk tezgahları
- Taşlama tezgahları
- Özel makineler
- Endüstriyel otomasyon sistemleri
gibi farklı uygulamalarda doğrusal konum ölçümü için değerlendirilebilir.
GDS MG5 Nasıl Çalışır?
GDS MG5 manyetik ölçme sensörü, manyetik ölçek ile sensör arasındaki konum değişikliklerinin algılanması prensibiyle çalışır.
Sistem temel olarak şu şekilde işler:
- Makine veya tezgah ekseninde doğrusal hareket meydana gelir.
- Manyetik ölçek sensöre göre konum değiştirir.
- GDS MG5 sensör manyetik değişimi algılar.
- Hareket bilgisi elektronik ölçüm sinyaline dönüştürülür.
- Ölçüm bilgisi uyumlu sisteme aktarılır.
Bu çalışma prensibi sayesinde GDS manyetik sensör, doğrusal hareketlerin dijital ölçüm sisteminde kullanılabilecek konum bilgisine dönüştürülmesini sağlar.

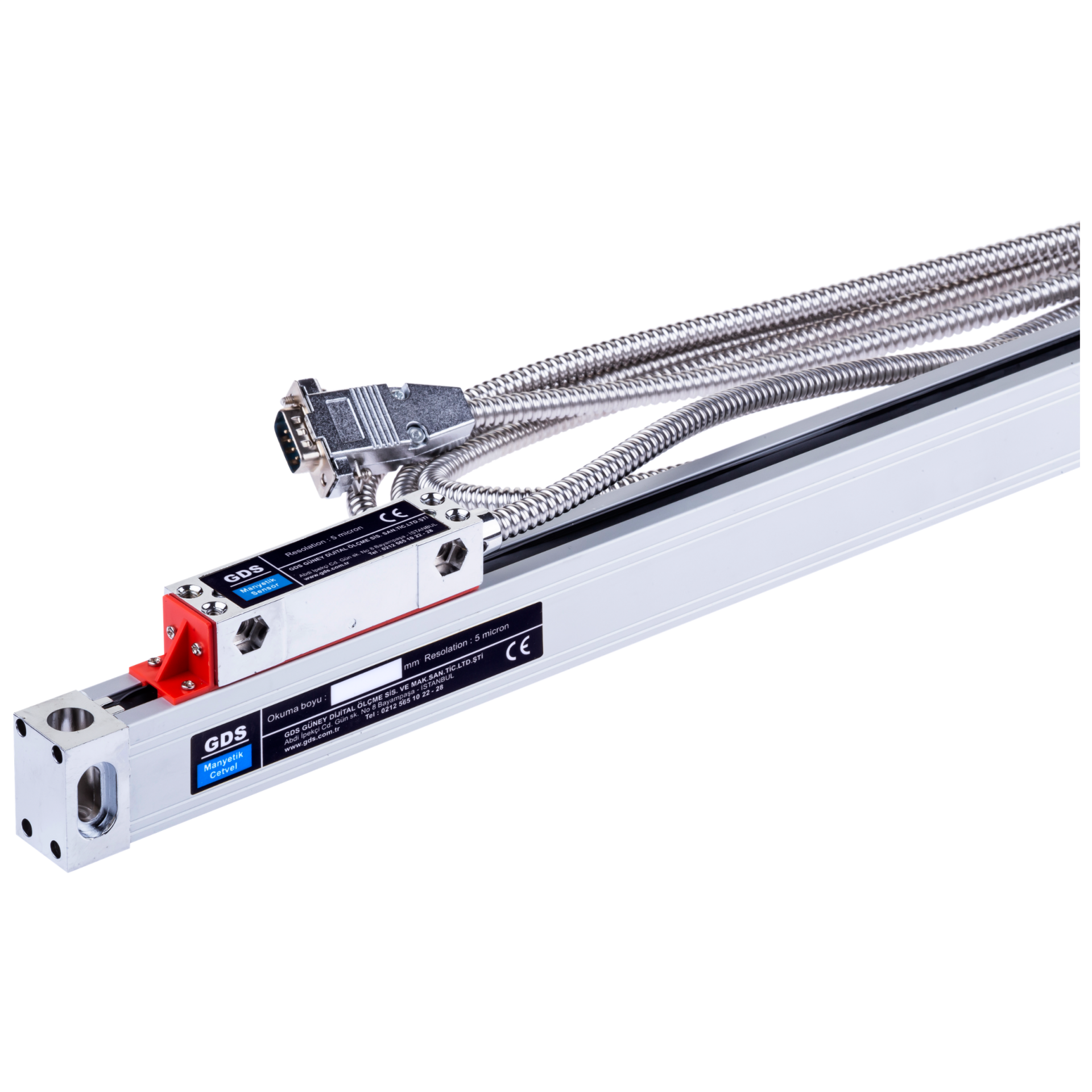

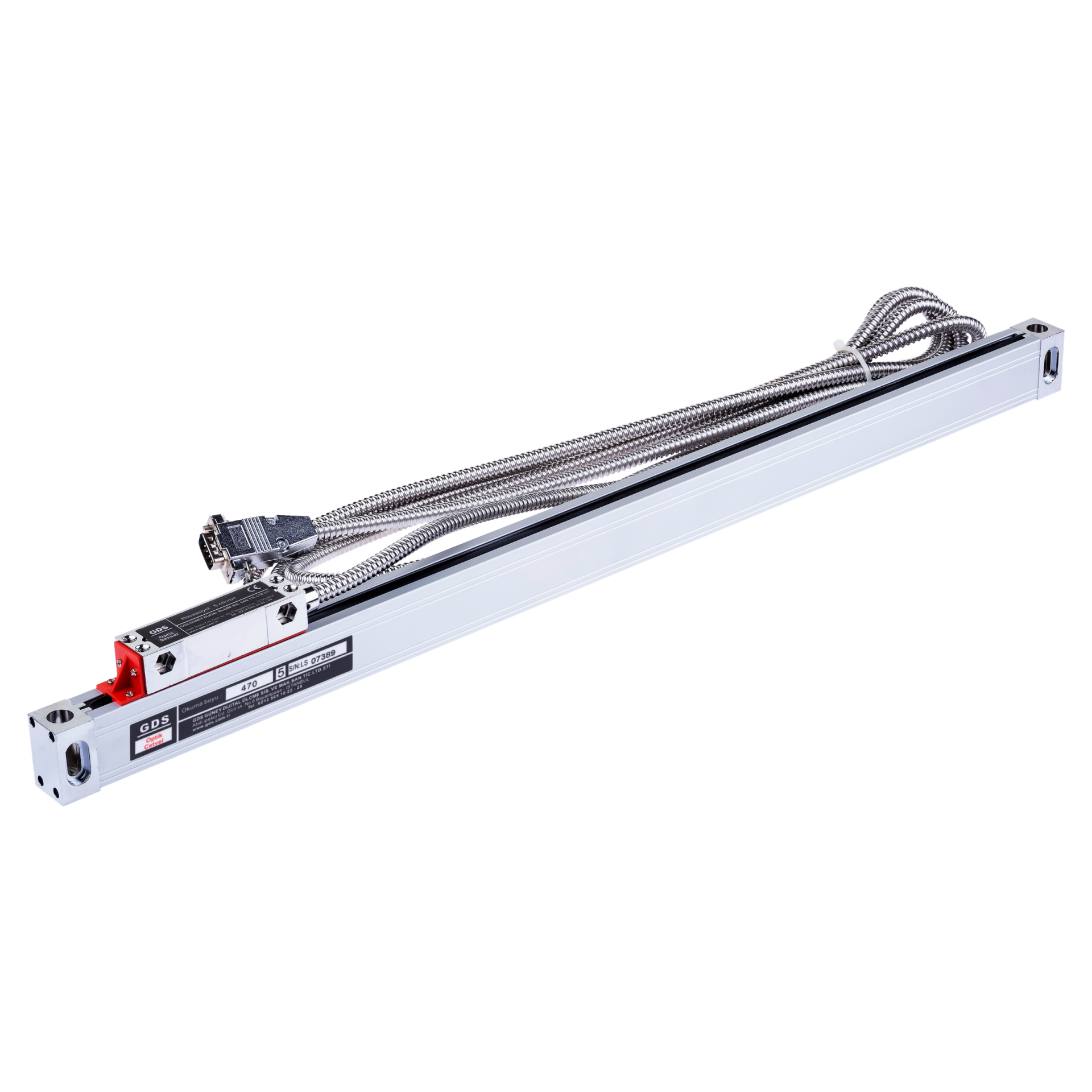

GDS Manyetik Sensör ve Manyetik Cetvel Birlikte Nasıl Çalışır?
Manyetik lineer ölçüm sisteminde sensör ve cetvel birlikte çalışır. Bu nedenle GDS sensör ile manyetik cetvelin görevlerini birbirinden ayırmak önemlidir.
Manyetik cetvel doğrusal ölçüm referansını oluştururken GDS MG5 sensör bu referans üzerindeki hareketi algılar. Elde edilen ölçüm bilgisi uyumlu dijital gösterge veya kontrol sistemine gönderilir.
Komple sistem oluşturulurken:
- Manyetik cetvel veya ölçek
- GDS MG5 manyetik sensör
- Uyumlu dijital gösterge veya kontrol sistemi
- Bağlantı elemanları
- Montaj aparatları
birlikte değerlendirilmelidir.
Torna Tezgahlarında GDS MG5 Sensör
Torna tezgahlarında GDS manyetik sensör ve uygun manyetik cetvel sistemi kullanılarak doğrusal hareketlerin ölçülmesi sağlanabilir.
Tezgahın ölçülmek istenen hareketlerine manyetik ölçek uygulanır ve manyetik kafa hareketi algılayacak şekilde konumlandırılır. Elde edilen konum bilgileri uyumlu dijital ölçüm sistemine aktarılır.
Bu sistem;
- Universal torna tezgahları
- Manuel torna tezgahları
- Ağır tip torna tezgahları
- Uzun boy torna tezgahları
- Bakım ve revizyon tornaları
- Özel amaçlı torna makineleri
gibi farklı uygulamalarda değerlendirilebilir.
Freze Tezgahlarında GDS Manyetik Sensör
Freze tezgahlarında manyetik cetvel sensörü, X, Y veya Z eksenlerindeki doğrusal hareketlerin ölçülmesine yönelik kullanılabilir.
Ölçülmek istenen eksene uygun manyetik cetvel sistemi uygulanarak hareket bilgileri GDS MG5 sensör tarafından algılanabilir. Böylece freze tablası ve diğer hareketli eksenlerin konum bilgilerinin dijital ölçüm sistemine aktarılması sağlanır.
Freze uygulamalarında sensör seçilirken montaj alanı, eksen hareketi ve kullanılacak manyetik ölçek ile uyumluluk dikkate alınmalıdır.
GDS MG5 Manyetik Kafa Nerelerde Kullanılır?
GDS MG5 manyetik kafa, doğrusal konum ölçümü gerektiren farklı makine ve endüstriyel uygulamalarda değerlendirilebilir.
Başlıca kullanım alanları:
- Torna tezgahları
- Freze tezgahları
- Borverk tezgahları
- Taşlama tezgahları
- Özel amaçlı takım tezgahları
- Uzun hareket mesafeli makineler
- Endüstriyel üretim sistemleri
- Otomasyon uygulamaları
Uygulamaya göre kullanılacak manyetik lineer enkoder sisteminin teknik özellikleri değişebileceğinden tüm bileşenlerin uyumluluğu kontrol edilmelidir.
Manyetik Sensör ile Optik Sensör Arasındaki Fark
Manyetik ve optik sensörlerin temel amacı hareket ve konum bilgisini algılamaktır ancak kullandıkları ölçüm teknolojisi farklıdır.
GDS manyetik sensör, manyetik ölçek üzerindeki değişiklikleri algılarken optik sensörler konum bilgisini optik okuma prensibiyle elde eder.
Sensör teknolojisi seçilirken:
- Tezgah türü
- Çalışma ortamı
- Montaj alanı
- Ölçüm mesafesi
- Çözünürlük ihtiyacı
- Cetvel veya ölçek tipi
- Çıkış sinyali
- Dijital gösterge uyumluluğu
birlikte değerlendirilmelidir.
Bu nedenle optik veya manyetik enkoder seçimi uygulamanın teknik ihtiyaçlarına göre yapılmalıdır.
GDS MG5 Sensör Seçerken Nelere Dikkat Edilmeli?
Doğru manyetik cetvel sensörü seçimi, ölçüm sisteminin doğru şekilde yapılandırılması açısından önemlidir.
Seçim sırasında:
- Kullanılacak makine veya tezgah
- Ölçülecek eksen
- Manyetik cetvel veya ölçek tipi
- İhtiyaç duyulan çözünürlük
- Çıkış sinyali
- Bağlantı özellikleri
- Montaj koşulları
- Dijital gösterge uyumluluğu
- Çalışma ortamı
dikkate alınmalıdır.
Mevcut bir manyetik ölçüm sisteminde yalnızca sensör değiştirilecekse yeni GDS MG5 sensörün mevcut cetvel ve gösterge sistemiyle teknik uyumluluğu mutlaka kontrol edilmelidir.
GDS MG5 Manyetik Ölçme Sensörü
GDS MG5 Manyetik Ölçme Sensörü, doğrusal hareketlerin manyetik yöntemle algılanmasına yönelik kullanılan GDS manyetik sensör çözümüdür. Manyetik cetvel veya ölçek üzerindeki konum değişikliklerini algılayan MG5, ölçüm bilgisinin elektronik sisteme aktarılmasını sağlar.
GDS sensör, manyetik kafa ve manyetik cetvel sensörü aramalarında karşılaşılan bu ürün grubu; torna, freze ve farklı endüstriyel makinelerde doğrusal konum ölçümü amacıyla değerlendirilebilir.
Manyetik enkoder teknolojisine dayanan ölçüm sisteminde GDS MG5 sensör, manyetik ölçek ve uyumlu dijital gösterge veya kontrol sistemi birlikte çalışır. Doğru şekilde yapılandırılan manyetik lineer enkoder sistemi, takım tezgahlarında eksen hareketlerinin dijital olarak takip edilmesine yönelik kapsamlı bir ölçüm çözümü oluşturur.
