MANYETİK ÖLÇME SENSÖRÜ
GDS MG-2 Serisi | Temassız Dijital Ölçme Sistemi

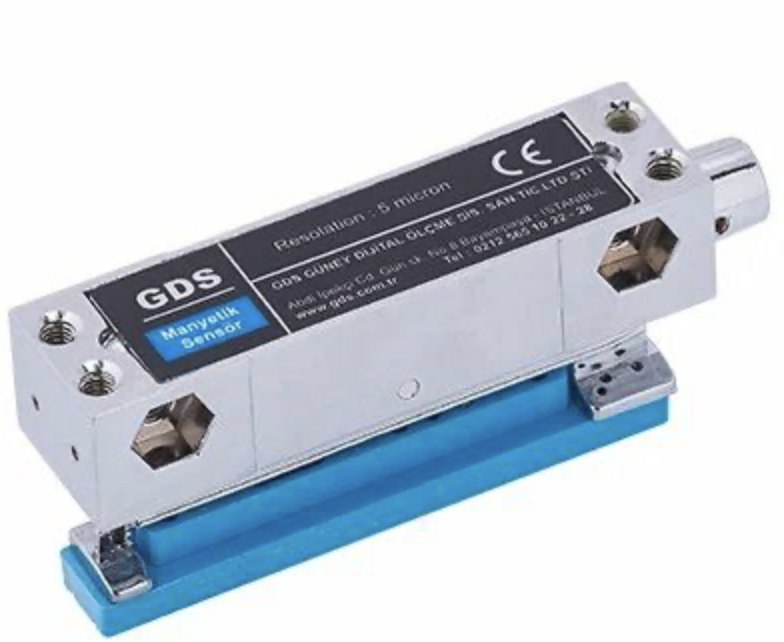

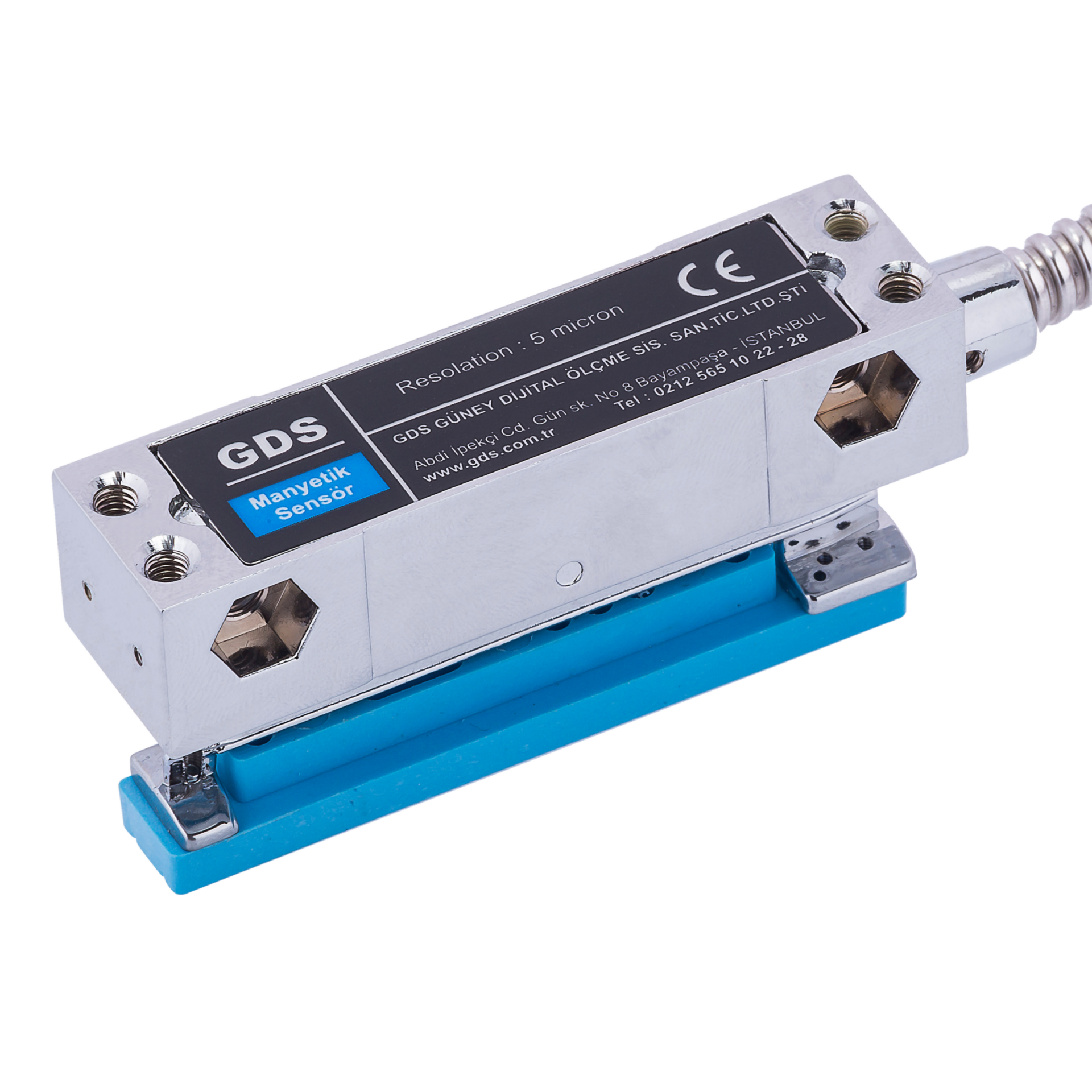

GDS MG-2 model sensörlerimiz, kendi bünyemizde tasarımı ve imalatı yapılan, temassız incremental TTL çalışma prensibine sahip tamamen yerli imalat ürünlerdir. Talaşlı üretim yapılan ortamlar için en ideal çözümdür.
Temassız / Sürtünmesiz
Aşınmasız manyetik ölçüm teknolojisi ile bakım gerektirmeyen uzun çalışma ömrü.
IP67 Üstün Koruma
Toz, yağ, nem, sıvı temaslarına ve zorlu çevre koşullarına karşı tam korumalı gövde.
Yüksek Dayanım
Titreşim ve şoklara karşı yüksek toleranslı, sağlam zamak döküm gövde yapısı.
Yüksek Hassasiyet
±20 µm doğruluk ve ±1 pulse tekrarlanabilirlik değeri.
ÖNE ÇIKAN SİSTEM ÖZELLİKLERİ
- Manyetik Ölçüm Prensibi: Temassız ve sürtünmesiz yapısı sayesinde aşınmaz, yüksek çalışma ömrü sunar.
- Yüksek Çevre Toleransı: Toz, yağ, nem ve soğutma sıvısına karşı maksimum koruma.
- Dayanıklı Gövde: Mekanik darbelere ve titreşime dayanıklı zamak döküm gövde.
- Bakım Gerektirmez: Sürtünmeli parça içermediği için periyodik bakım maliyeti yaratmaz.
- Esnek Çözünürlük Seçenekleri: 5 µm, 10 µm, 25 µm, 50 µm ve 100 µm çözünürlük desteği.
- Kolay Montaj & Entegrasyon: Pratik bağlantı yapısı ve standart çelik spiralli kablo ile hızlı kurulum.
TEKNİK ÖZELLİKLER
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ölçme Şekli | Manyetik | Referans Noktası | Her 5 mm'de bir |
| Çözünürlük Seçenekleri | 5µm, 10µm, 25µm, 50µm, 100µm | Çalışma Sıcaklığı | -20°C ... +70°C |
| Çıkış Sinyal Tipi | Push Pull - TTL RS422 Line Driver | Çıkış Sinyalleri | A, /A, B, /B, Z, /Z |
| Sistem Doğruluğu | ±20 µm | Koruma Sınıfı | IP67 Koruma |
| Tekrarlanabilirlik | ±1 Pulse | Elektriksel Bağlantı | Spiralli kablo & 9'lu D-Sub soket |

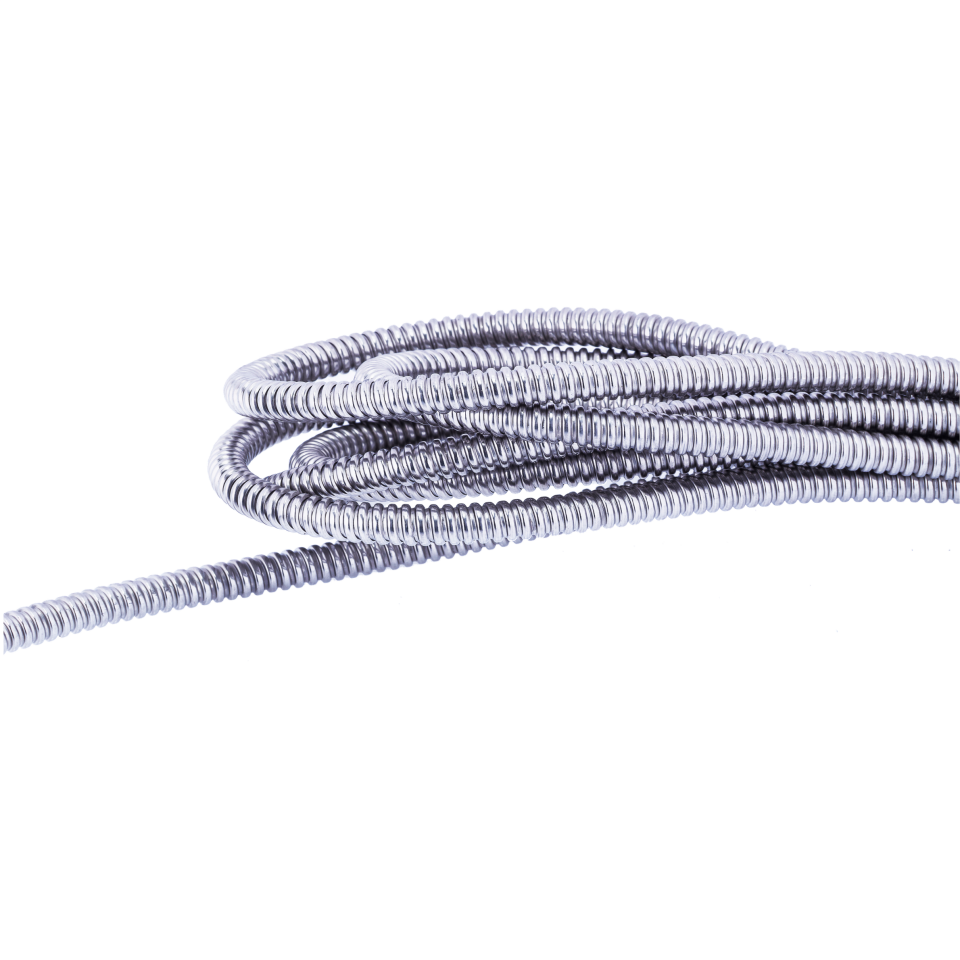

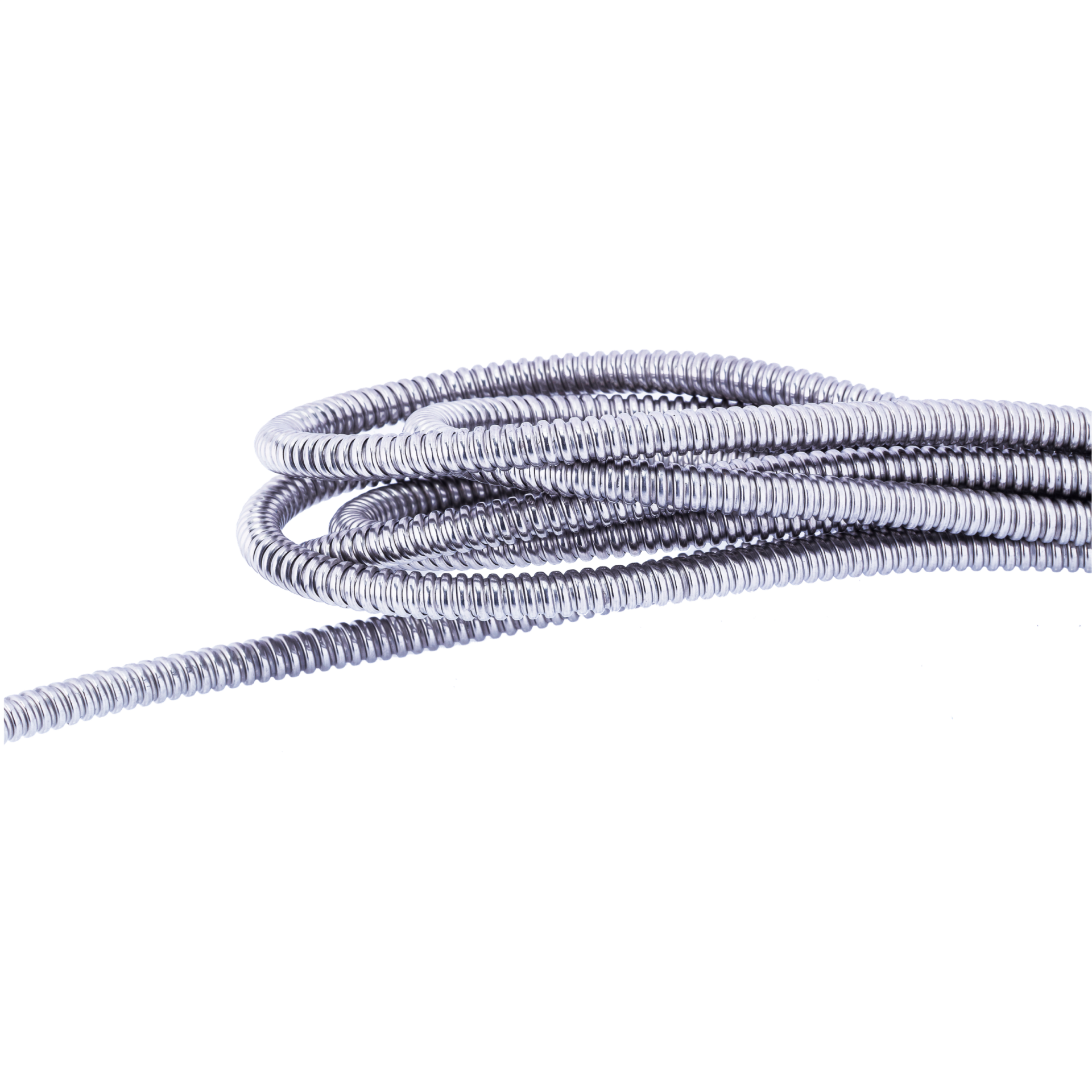

| Maks. Çalışma Hızı | 3 m/sn | Kablo Uzunluğu | Std. 3.5 mt Çelik Spiralli |
| Besleme Gerilimi | 5 VDC | Çıkış Sinyal Voltajı | 5V TTL veya 10-30V PPL |
| Gövde Malzemesi | Zamak Döküm | Standart Sertifikasyon | CE Onaylı |
ELEKTRİKSEL BAĞLANTI TABLOSU (D-SUB 9 PİN SOKET)
Sinyal ve kablo renk eşleşmeleri aşağıda belirtilmiştir:
| PIN NO | RS-422 / LDO RENK | SİNYAL | TTL RENK |
|---|---|---|---|
| 1 | Siyah / Yeşil | /A | - |
| 2 | Siyah | 0V (GND) | Siyah |
| 3 | Turuncu / Siyah | /B | - |
| 4 | Boş | - | - |
| 5 | Beyaz / Siyah | /REF (Z) | - |
| 6 | Yeşil | A | Sarı |
| 7 | Kırmızı | 5V VCC | Kırmızı |
| 8 | Turuncu | B | Yeşil |
| 9 | Beyaz | REF (Z) | Mavi |
GDS MG2 Manyetik Ölçme Sensörü Hakkında Detaylı Bilgi
GDS MG2 Manyetik Ölçme Sensörü
GDS MG2 Manyetik Ölçme Sensörü, takım tezgahları ve endüstriyel makinelerde doğrusal hareketlerin manyetik yöntemle algılanması amacıyla kullanılan GDS manyetik sensör çözümüdür. Manyetik cetvel sistemiyle birlikte çalışan GDS MG2, eksen hareketlerindeki konum değişikliklerini algılayarak ölçüm bilgisinin dijital sisteme aktarılmasını sağlar.
GDS sensör ürünleri içerisinde manyetik lineer ölçüm uygulamalarına yönelik kullanılan MG2, manyetik kafa veya manyetik cetvel sensörü olarak da aranabilir. Torna, freze ve farklı makinelerde uygun manyetik cetvel ve gösterge sistemiyle birlikte kullanılarak doğrusal konum ölçümü gerçekleştirilebilir.
GDS MG2 Manyetik Sensör Nedir?
GDS MG2, manyetik cetvel üzerindeki doğrusal hareket ve konum değişikliklerinin algılanmasını sağlayan okuyucu sensördür. Manyetik lineer ölçüm sisteminde cetvel veya manyetik ölçek ölçüm referansını oluştururken MG2 sensör hareket sırasında bu referansı okuyarak konum bilgisinin elde edilmesini sağlar.
Bu nedenle GDS manyetik sensör, manyetik cetvel sisteminin temel bileşenlerinden biridir. Sensörden elde edilen ölçüm bilgisi uyumlu dijital gösterge veya kontrol sistemine aktarılarak eksen konumlarının takip edilmesi sağlanabilir.
GDS MG2 Sensör Nasıl Çalışır?
GDS MG2 manyetik ölçme sensörü, manyetik ölçek ile okuyucu kafa arasındaki konum değişikliklerini algılama prensibiyle çalışır.
Tezgah ekseni hareket ettiğinde sistem temel olarak şu şekilde çalışır:
- Tezgah veya makine ekseninde doğrusal hareket meydana gelir.
- Manyetik ölçek sensöre göre konum değiştirir.
- GDS MG2 sensör manyetik değişikliği algılar.
- Hareket bilgisi elektronik ölçüm sinyaline dönüştürülür.
- Ölçüm bilgisi uyumlu dijital gösterge veya kontrol sistemine aktarılır.
Bu çalışma prensibi manyetik lineer enkoder sistemlerinin doğrusal konum ölçümünde kullanılmasını sağlar.
Manyetik Kafa Nedir?
Manyetik kafa, manyetik lineer ölçüm sistemlerinde cetvel veya manyetik ölçek üzerindeki hareketi algılayan okuyucu sensöre verilen genel isimlerden biridir.
Manyetik kafa, ölçüm yüzeyi üzerindeki konum değişikliklerini algılayarak hareket bilgisinin elektronik sisteme aktarılmasını sağlar. GDS MG2, bu tür manyetik ölçüm uygulamalarında kullanılan okuyucu sensör çözümlerinden biridir.
Manyetik kafa seçiminde sensörün kullanılacağı cetvel, ölçüm sistemi ve bağlantı özelliklerinin birbiriyle uyumlu olması önemlidir.
Manyetik Cetvel Sensörü
Manyetik cetvel sensörü, manyetik lineer cetvel üzerindeki konum değişikliklerini algılayan okuyucu bileşendir. Cetvel ile sensör aynı sistem içerisinde çalışmasına rağmen farklı görevleri yerine getirir.
Manyetik cetvel veya ölçek doğrusal ölçüm referansını oluştururken GDS sensör bu referans üzerindeki hareketi okuyarak konum bilgisinin elde edilmesini sağlar.
Bu nedenle komple bir manyetik ölçüm sisteminde cetvel, manyetik cetvel sensörü ve dijital gösterge birlikte değerlendirilmelidir.
Manyetik Enkoder Nedir?
Manyetik enkoder, hareket veya konum değişikliğinin manyetik algılama teknolojisi kullanılarak elektronik ölçüm sinyaline dönüştürülmesini sağlayan sistemdir.
Manyetik enkoder teknolojisi döner ve doğrusal hareketlerin ölçülmesinde farklı yapılarla kullanılabilir. Takım tezgahlarında kullanılan lineer uygulamalarda ise manyetik cetvel veya ölçek ile okuyucu sensör birlikte çalışır.
GDS MG2, manyetik enkoder sistemlerinde doğrusal hareket bilgisini algılayan sensör bileşeni olarak kullanılabilir.
Manyetik Lineer Enkoder Nedir?
Manyetik lineer enkoder, doğrusal hareketlerin manyetik ölçüm teknolojisi kullanılarak algılanmasını sağlayan konum ölçme sistemidir.
Tezgah ekseni hareket ettiğinde GDS manyetik sensör, manyetik ölçek üzerindeki konum değişikliğini algılar. Ölçüm bilgisi elektronik sinyale dönüştürülerek uyumlu gösterge veya kontrol sistemine gönderilir.
Manyetik lineer enkoder sistemleri;
- Torna tezgahları
- Freze tezgahları
- Borverk tezgahları
- Taşlama tezgahları
- Özel makineler
- Endüstriyel otomasyon sistemleri
gibi farklı uygulamalarda doğrusal hareketlerin ölçülmesi için değerlendirilebilir.
GDS MG2 ve Manyetik Cetvel Nasıl Birlikte Çalışır?
GDS MG2, manyetik cetvel sisteminin okuyucu sensör bölümünü oluşturur. Manyetik cetvel ise doğrusal konumun algılanabilmesi için gerekli ölçüm referansını sağlar.
Tezgah ekseni hareket ettikçe sensör cetvel üzerindeki konum değişikliklerini okur. Elde edilen ölçüm bilgileri elektronik sisteme aktarılır.
Komple bir sistem oluşturulurken:
- Manyetik lineer cetvel veya ölçek
- GDS MG2 manyetik sensör
- Uyumlu dijital gösterge
- Bağlantı elemanları
- Montaj aparatları
birlikte değerlendirilmelidir. Bu bileşenlerin teknik olarak uyumlu olması doğru bir manyetik ölçüm sistemi oluşturulması açısından önemlidir.
GDS MG2 Torna Tezgahlarında Kullanımı
Torna tezgahlarında GDS manyetik sensör ve uygun manyetik cetvel sistemi kullanılarak doğrusal hareketlerin ölçülmesi sağlanabilir.
Tezgahın ölçülmek istenen hareketine manyetik cetvel uygulanırken GDS MG2 manyetik kafa, cetvel üzerindeki konum değişikliklerini algılayacak şekilde monte edilir.
Bu sistem;
- Universal torna tezgahları
- Manuel torna tezgahları
- Ağır tip torna tezgahları
- Uzun boy torna tezgahları
- Bakım ve revizyon tornaları
- Özel amaçlı torna makineleri
gibi farklı torna uygulamalarında ölçüm ihtiyacına göre değerlendirilebilir.
GDS MG2 Freze Tezgahlarında Kullanımı
Freze tezgahlarında manyetik cetvel sensörü, hareketli eksenlerin doğrusal konum bilgilerinin algılanması amacıyla kullanılabilir.
Frezenin ölçülmek istenen X, Y veya Z eksenine uygun manyetik cetvel sistemi uygulanır. GDS MG2 sensör cetvel üzerindeki hareketi algılayarak ölçüm bilgisini uyumlu dijital gösterge sistemine aktarır.
Universal freze, kalıpçı freze, takım freze ve farklı manuel freze tezgahlarında GDS sensör sistemi, makinenin teknik yapısına uygun şekilde konfigüre edilebilir.
GDS MG2 Manyetik Sensör Hangi Makinelerde Kullanılır?
GDS MG2 manyetik ölçüm sistemi farklı takım tezgahları ve endüstriyel makinelerde doğrusal konum ölçümü amacıyla değerlendirilebilir.
Başlıca kullanım alanları:
- Torna tezgahları
- Freze tezgahları
- Borverk tezgahları
- Taşlama tezgahları
- Uzun hareket mesafeli makineler
- Özel amaçlı takım tezgahları
- Endüstriyel üretim sistemleri
- Otomasyon uygulamaları
Her uygulamada kullanılacak manyetik cetvel, GDS manyetik sensör ve gösterge sistemi makinenin teknik gereksinimlerine göre belirlenmelidir.
GDS MG2 ve Dijital Gösterge Sistemi
GDS MG2'nin algıladığı konum bilgisinin operatör tarafından sayısal olarak takip edilmesi için sistem uygun bir dijital gösterge ünitesiyle birlikte kullanılabilir.
Komple manyetik lineer enkoder sisteminde sensör hareketi algılar, elektronik ölçüm sinyali oluşturulur ve bu bilgi uyumlu dijital göstergeye aktarılır.
Mevcut bir dijital ölçüm sistemine yalnızca GDS MG2 sensör eklenecek veya mevcut sensör değiştirilecekse sinyal, çözünürlük, bağlantı ve cetvel uyumluluğu kontrol edilmelidir.
Manyetik Sensör ile Optik Sensör Arasındaki Fark
Manyetik ve optik sensörlerin temel kullanım amacı konum ve hareket bilgisinin algılanmasıdır. Ancak ölçüm yöntemleri birbirinden farklıdır.
GDS manyetik sensör, manyetik ölçek üzerindeki değişiklikleri algılarken optik sensör sistemlerinde hareket bilgisi optik okuma yöntemiyle elde edilir.
Sensör seçimi sırasında:
- Tezgah türü
- Çalışma ortamı
- Montaj alanı
- Ölçüm mesafesi
- Çözünürlük ihtiyacı
- Cetvel veya ölçek tipi
- Çıkış sinyali
- Dijital gösterge uyumluluğu
birlikte değerlendirilmelidir.
Bu nedenle optik veya manyetik enkoder tercihi yapılırken uygulamanın teknik ihtiyaçları esas alınmalıdır.
GDS MG2 Sensör Seçerken Nelere Dikkat Edilmeli?
Doğru manyetik cetvel sensörü seçimi yapılırken yalnızca sensör modeli değil, komple ölçüm sisteminin özellikleri değerlendirilmelidir.
Seçim sırasında:
- Kullanılacak makine
- Ölçülecek eksen
- Manyetik cetvel veya ölçek tipi
- Ölçüm mesafesi
- Çözünürlük ihtiyacı
- Çıkış sinyali
- Bağlantı özellikleri
- Montaj koşulları
- Dijital gösterge uyumluluğu
- Çalışma ortamı
dikkate alınmalıdır.
Mevcut bir sistemde yalnızca manyetik kafa değiştirilecekse yeni GDS MG2 sensörün mevcut cetvel ve elektronik sistemle uyumluluğu doğrulanmalıdır.
GDS MG2 Manyetik Ölçme Sensörü
GDS MG2 Manyetik Ölçme Sensörü, doğrusal hareketlerin manyetik yöntemle algılanmasına yönelik kullanılan GDS manyetik sensör çözümüdür. Manyetik cetvel üzerindeki konum değişikliklerini algılayan MG2 sensör, ölçüm bilgisinin elektronik sisteme aktarılmasını sağlar.
GDS sensör, manyetik kafa ve manyetik cetvel sensörü olarak aranan okuyucu sistemler içerisinde değerlendirilen GDS MG2; torna, freze ve farklı endüstriyel makinelerde doğrusal konum ölçümü amacıyla kullanılabilir.
Manyetik enkoder teknolojisine dayanan sistemde sensör, manyetik cetvel ve uyumlu dijital gösterge birlikte çalışır. Tezgahın teknik özelliklerine uygun şekilde yapılandırılan manyetik lineer enkoder sistemi, eksen hareketlerinin dijital olarak takip edilmesi için kapsamlı bir ölçüm çözümü oluşturur.
