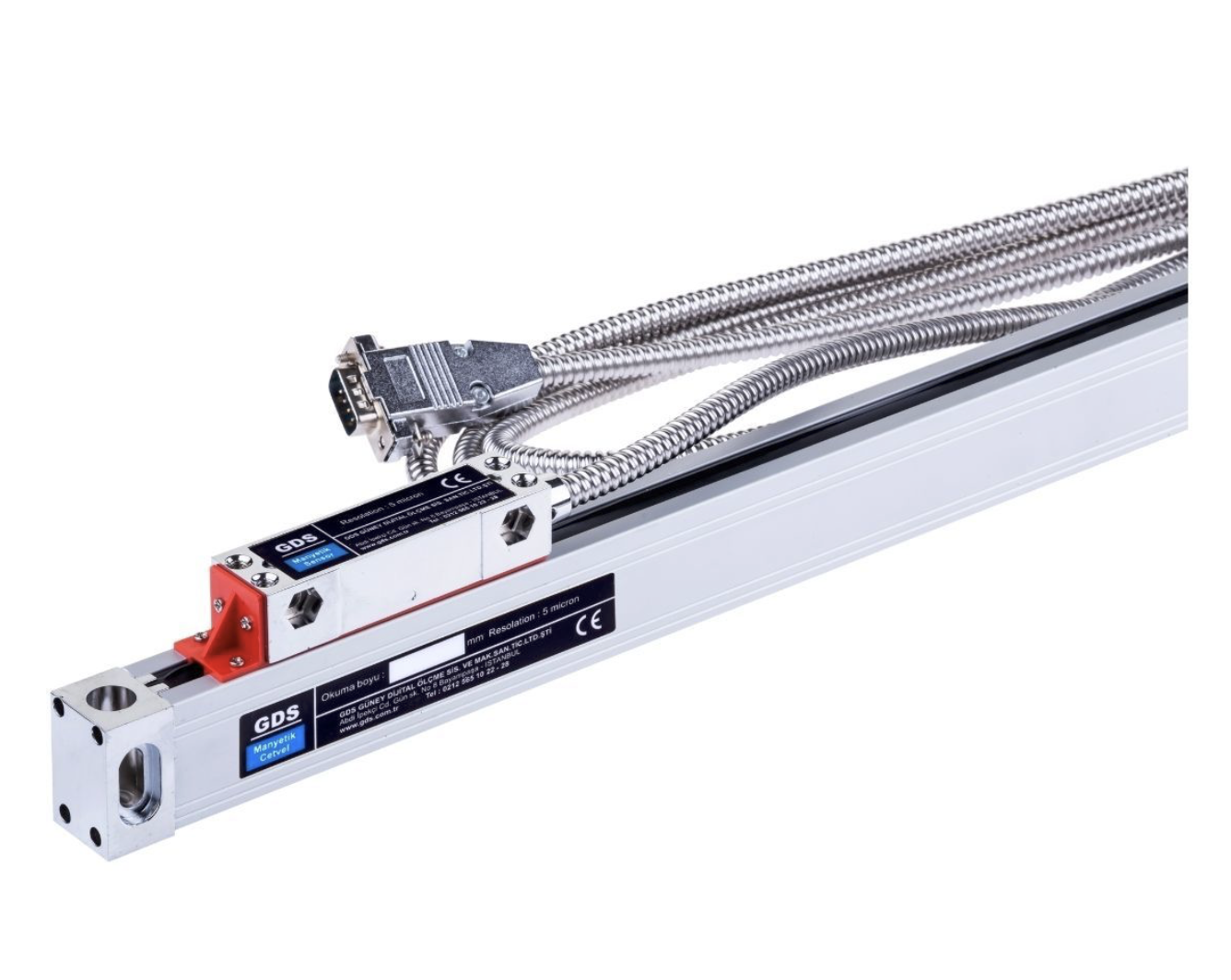

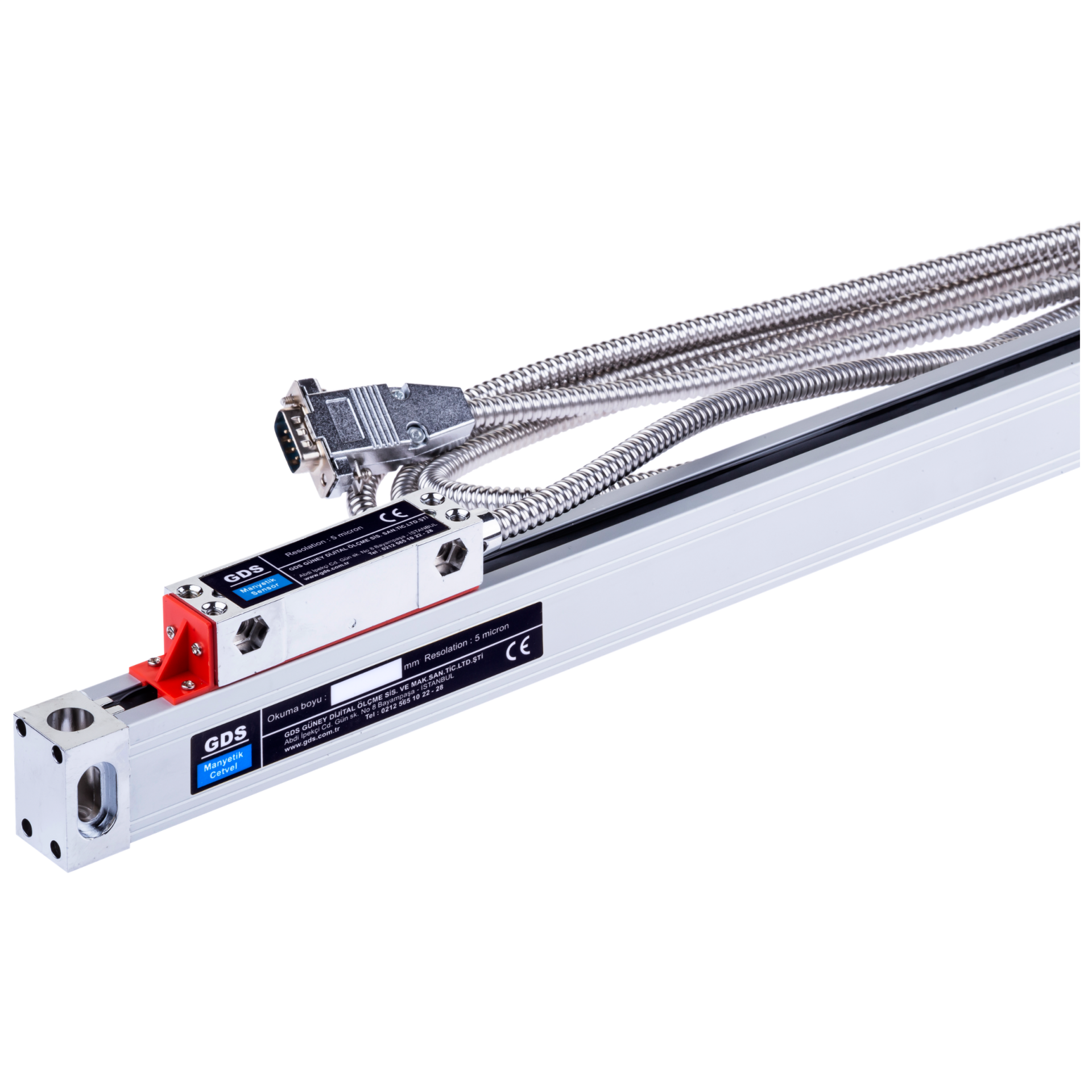

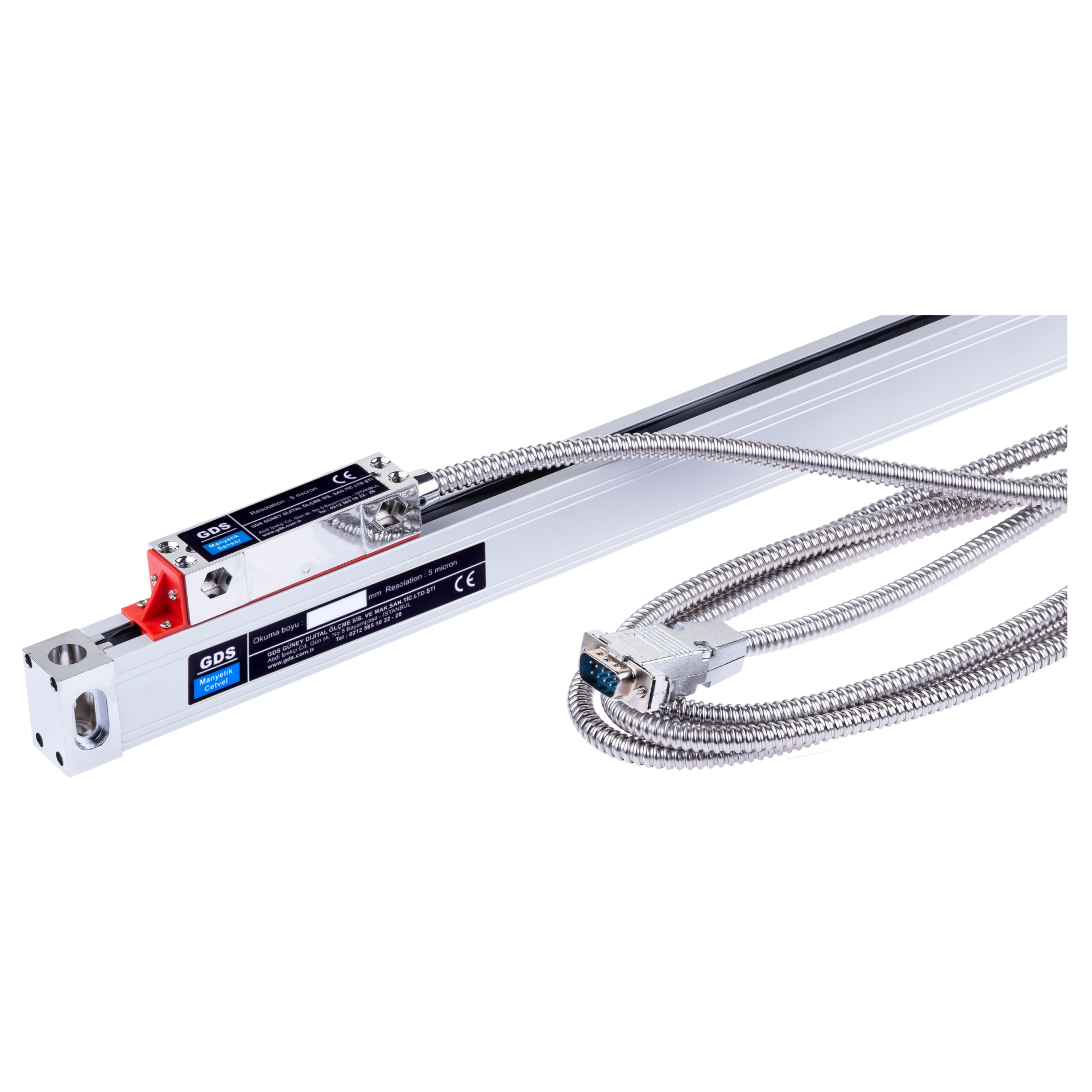

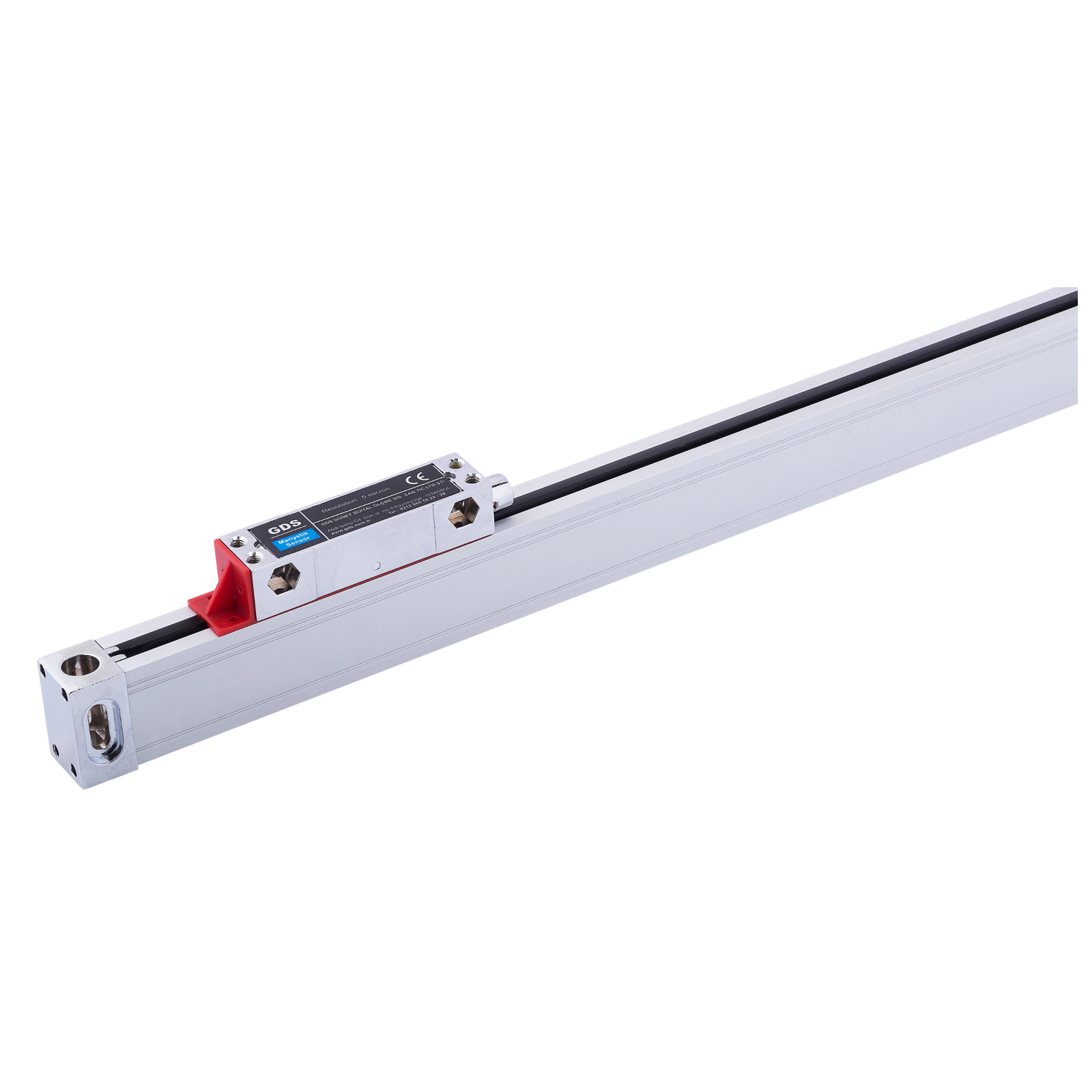

MANYETİK LİNEER ÖLÇME CETVELİ
GDS MG-2 Serisi | Dijital Koordinat Ölçme Sistemleri
GDS MG2 model cetvel ve sensörlerimiz, kendi bünyemizde tasarımı ve imalatı yapılan, temassız incremental TTL çalışma prensibine sahip tamamen yerli imalat ürünlerdir. Kompakt olarak tasarlanmış yapısı sayesinde dış etkenlerden etkilenmezler. Çift contalı koruma sistemine sahip olması ile toz, pislik ve talaştan ekstra korunma sağlanmıştır. Talaşlı üretim yapılan ortamlar için en ideal çözümdür. 48.000 mm ölçme uzunluğuna kadar üretilebilmektedir.
Çift Contalı Koruma
Toz, pislik ve talaşa karşı ekstra koruma sağlayan sızdırmazlık tasarımı.
48 Metreye Kadar Ölçüm
50 mm ile 48.000 mm arasında esnek ve modüler ölçüm boyu seçenekleri.
Sağlam Alüminyum Gövde
Titreşim ve şoklara karşı yüksek toleranslı, endüstriyel IP67 koruma sınıfı.
Temassız & Bakımsız
Aşınmasız manyetik sistem ile uzun çalışma ömrü ve sıfır bakım gereksinimi.
ÖNE ÇIKAN SİSTEM ÖZELLİKLERİ
- Manyetik Ölçüm Prensibi: Temassız ve sürtünmesiz çalışma.
- Zorlu Ortam Sızdırmazlığı: Toz, yağ, nem ve soğutma sıvısına tam dayanım.
- Geniş Çözünürlük Seçenekleri: 1 µm, 5 µm, 10 µm, 25 µm, 50 µm, 100 µm.
- Yüksek Hassasiyet: ±20 µm doğruluk ve ±1 pulse tekrarlanabilirlik.
- Kolay Montaj: Kompakt tasarımı ile hızlı ve pratik entegrasyon.
UYGULAMA ALANLARI
- Manuel & Üniversal Tezgahlar: Torna, Freze, Borwerk, Erezyon, Taşlama
- Bükme & Şekillendirme: Abkant pres ve bükme makineleri
- Otomasyon & Robotik: Lineer yataklama ve otomasyon sistemleri
- Özel İmalat Makineleri: Tekstil, Ağaç işleme ve Transfer makineleri
TEKNİK ÖZELLİKLER
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ölçme Şekli | Manyetik | Referans Noktası | Her 2 mm'de bir |
| Ölçme Boyları | 50 mm - 48.000 mm arası | Gövde Malzemesi | Alüminyum |
| Çözünürlük Seçenekleri | 1µm, 5µm, 10µm, 25µm, 50µm, 100µm | Çalışma Sıcaklığı | -20°C ... +70°C |
| Çıkış Sinyal Tipi | Push Pull - TTL RS422 Line Driver | Çıkış Sinyalleri | A, /A, B, /B, Z, /Z |
| Doğruluk | ±20 µm | Koruma Sınıfı | IP67 |
| Tekrarlanabilirlik | ±1 Pulse | Elektriksel Bağlantı | Spiralli kablo & 9'lu D-Sub soket |

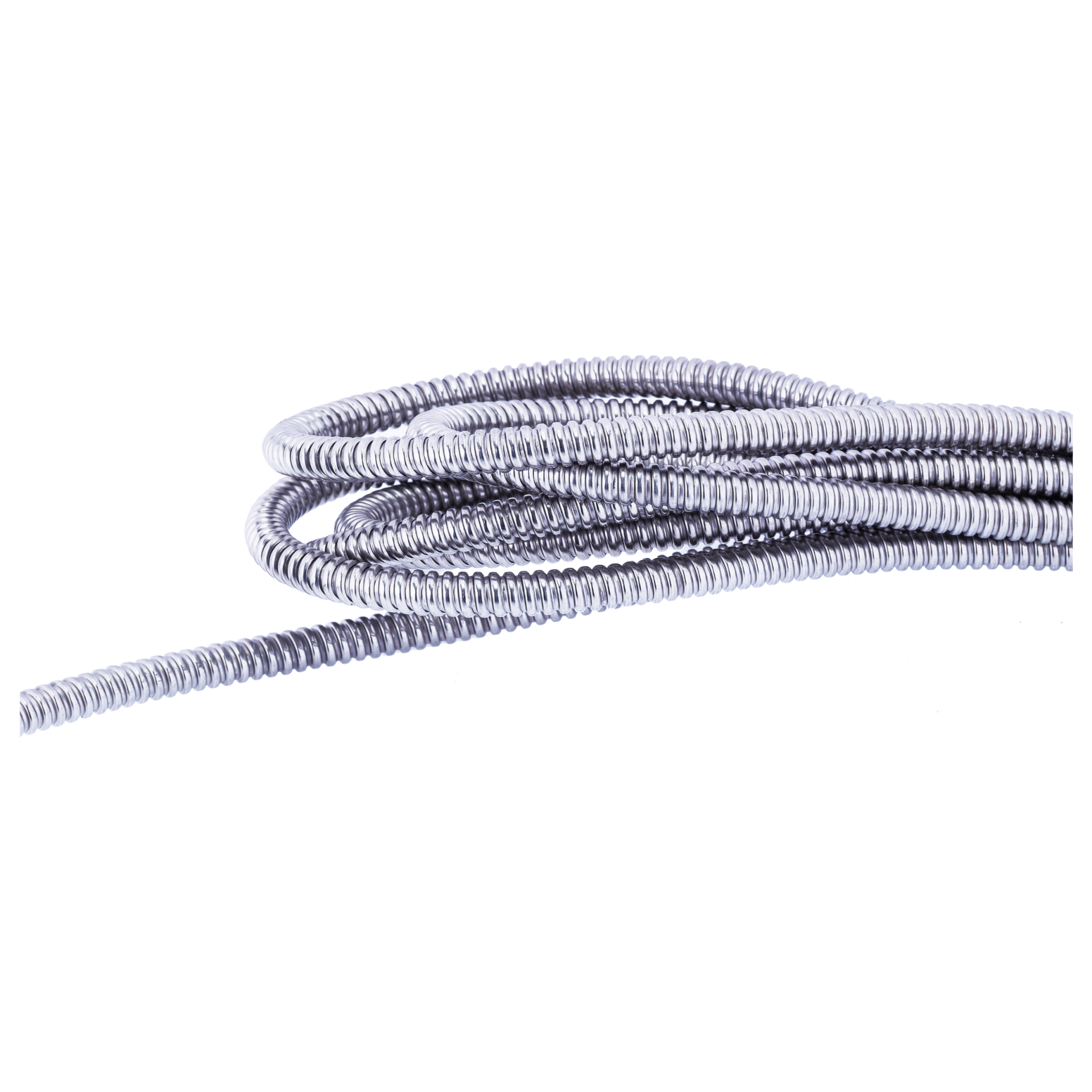

| Maks. Çalışma Hızı | 3 m/sn | Kablo Uzunluğu | Std. 3.5 mt Çelik Spiralli Kablo |
| Besleme Gerilimi | 5 VDC | Çıkış Voltayı | 5V TTL veya 10-30V PPL |
ELEKTRİKSEL BAĞLANTI TABLOSU (D-SUB 9 PİN SOKET)
Sinyal ve kablo renk eşleşmeleri aşağıda belirtilmiştir:
| PIN NO | RS-422 / LDO RENK | SİNYAL | TTL RENK |
|---|---|---|---|
| 1 | Siyah / Yeşil | /A | - |
| 2 | Siyah | 0V (GND) | Siyah |
| 3 | Turuncu / Siyah | /B | - |
| 4 | Boş | - | - |
| 5 | Beyaz / Siyah | /REF (Z) | - |
| 6 | Yeşil | A | Sarı |
| 7 | Kırmızı | 5V VCC | Kırmızı |
| 8 | Turuncu | B | Yeşil |
| 9 | Beyaz | REF (Z) | Mavi |
GDS MG2 Manyetik Cetvel Hakkında Detaylı Bilgi
GDS MG2 Manyetik Cetvel
GDS MG2 Manyetik Cetvel, torna, freze, borverk ve farklı talaşlı imalat tezgahlarında doğrusal hareketlerin ve eksen konumlarının ölçülmesi amacıyla kullanılan manyetik lineer cetvel sistemidir. GDS tarafından geliştirilen MG2 cetvel ve sensör sistemi, temassız incremental TTL çalışma prensibiyle konum bilgisinin dijital ölçüm sistemine aktarılmasını sağlar.
GDS manyetik cetvel teknolojisi; yağ, toz, talaş ve soğutma sıvılarının bulunduğu zorlu atölye ortamlarında kullanılmak üzere geliştirilmiştir. Kompakt yapısı ve çift contalı koruma sistemi sayesinde torna, freze ve diğer takım tezgahlarının dijital ölçüm uygulamalarında kullanılabilir.
GDS MG2 Manyetik Cetvel Nedir?
GDS MG2 Manyetik Cetvel, doğrusal hareketlerin manyetik ölçüm teknolojisiyle algılanmasını sağlayan lineer pozisyon ölçme sistemidir. MG2 serisi, manyetik cetvel ve okuyucu sensörün birlikte çalışmasıyla tezgah hareketlerinin ölçülmesini sağlar.
Sistem temassız olarak çalışır. Eksen hareket ettikçe sensör manyetik ölçek üzerindeki konum değişikliğini algılar ve elde edilen ölçüm bilgisini incremental TTL sinyali olarak dijital gösterge sistemine iletir.
Bu çalışma prensibi sayesinde MG2 cetvel, mekanik temas gerektirmeden doğrusal konum ölçümü gerçekleştirir.
MG2 Cetvel Özellikleri
MG2 cetvel, özellikle endüstriyel çalışma ortamları düşünülerek tasarlanmış bir GDS manyetik ölçüm çözümüdür.
Öne çıkan özellikleri:
- Temassız incremental TTL çalışma sistemi
- Manyetik ölçüm teknolojisi
- Çift contalı koruma sistemi
- Kompakt yapı
- Dar montaj alanlarında kullanım imkanı
- Toz, pislik ve talaşa karşı korumalı yapı
- Soğutma sıvılarının bulunduğu çalışma ortamlarına uygun tasarım
- 48.000 mm'ye kadar ölçüm uzunluğu seçeneği
Bu özellikler sayesinde GDS manyetik cetvel, standart ölçüm uygulamalarının yanı sıra uzun ölçüm mesafesi gerektiren özel makine uygulamalarında da değerlendirilebilir.
Manyetik Lineer Cetvel Nedir?
Manyetik lineer cetvel, doğrusal hareketin manyetik ölçek ve okuyucu sensör yardımıyla ölçülmesini sağlayan pozisyon ölçme sistemidir.
Tezgah ekseni hareket ettiğinde okuyucu sensör manyetik ölçek üzerindeki konum değişikliğini algılar. Elde edilen ölçüm sinyali dijital gösterge ünitesine aktarılarak eksenin mevcut konumu sayısal olarak görüntülenebilir.
Bu nedenle manyetik lineer cetvel, takım tezgahlarında kullanılan dijital koordinat ölçme sistemlerinin temel bileşenlerinden biridir.
Manyetik Enkoder Nedir?
Manyetik enkoder, mekanik hareketin veya konum değişikliğinin manyetik algılama yöntemiyle elektriksel sinyale dönüştürülmesini sağlayan ölçüm teknolojisidir.
GDS MG2 sisteminde kullanılan temassız çalışma prensibi sayesinde okuyucu ile ölçüm sistemi arasında mekanik sürtünme oluşmadan konum bilgisi algılanabilir.
Manyetik enkoder teknolojisinin temassız yapısı, özellikle yoğun kullanılan takım tezgahlarında mekanik aşınmanın azaltılması açısından avantaj sağlar.
GDS Manyetik Cetvel Nasıl Çalışır?
GDS manyetik cetvel, manyetik ölçek ve okuyucu sensörün birlikte çalışmasına dayanır. Tezgah tablası, araba veya ölçüm yapılan eksen hareket ettiğinde sensör manyetik ölçek üzerindeki konum değişikliğini algılar.
MG2 sistemi bu hareket bilgisini incremental TTL sinyal olarak gösterge ünitesine iletir. Dijital gösterge ünitesi ise gelen sinyali işleyerek eksen konumunun operatör tarafından takip edilmesini sağlar.
Böylece manyetik ölçüm teknolojisi kullanılarak manuel takım tezgahlarına dijital konum takip sistemi uygulanabilir.
Manyetik Torna Cetveli
Manyetik torna cetveli, torna tezgahındaki doğrusal hareketlerin manyetik ölçüm sistemi kullanılarak takip edilmesini sağlar.
GDS MG2, uygun montaj ve sistem konfigürasyonuyla torna tezgahlarında kullanılabilir. Tezgahın hareketli eksenlerine yerleştirilen MG2 cetvel ve sensör sayesinde konum değişiklikleri algılanarak dijital göstergeye aktarılabilir.
Manyetik torna cetveli;
- Universal torna tezgahları
- Manuel torna tezgahları
- Ağır tip torna tezgahları
- Uzun boy torna tezgahları
- Bakım ve revizyon tornaları
- Özel amaçlı torna uygulamaları
gibi farklı tezgah sistemlerinde ölçüm ihtiyacına göre değerlendirilebilir. Özellikle uzun ölçüm mesafesine ihtiyaç duyulan torna uygulamalarında MG2'nin geniş ölçüm uzunluğu seçenekleri avantaj sağlayabilir.
Manyetik Freze Cetveli
Manyetik freze cetveli, freze tezgahındaki eksen hareketlerinin manyetik sistemle ölçülmesine yönelik kullanılan lineer ölçüm çözümüdür.
Freze tezgahlarında X, Y veya Z eksenlerine uygun ölçülerde GDS manyetik cetvel uygulanarak hareket bilgileri dijital gösterge sistemine aktarılabilir.
Manyetik freze cetveli;
- Universal freze
- Kalıpçı freze
- Manuel freze
- Takım freze
- Borverk
- Özel amaçlı işleme makineleri
gibi farklı uygulamalarda kullanılabilir. Kullanılacak MG2 cetvel ölçüsü her eksenin hareket mesafesi ve montaj alanı dikkate alınarak belirlenmelidir.
GDS MG2 ve Dijital Gösterge Sistemi
GDS MG2 tek başına konum bilgisini ekranda gösteren bir cihaz değildir. Manyetik lineer cetvel ve okuyucu sensör hareketi ölçerken ölçüm bilgisinin operatöre gösterilmesi için uyumlu bir dijital gösterge ünitesi kullanılır.
Komple bir dijital ölçüm sisteminde temel olarak:
- GDS MG2 manyetik cetvel

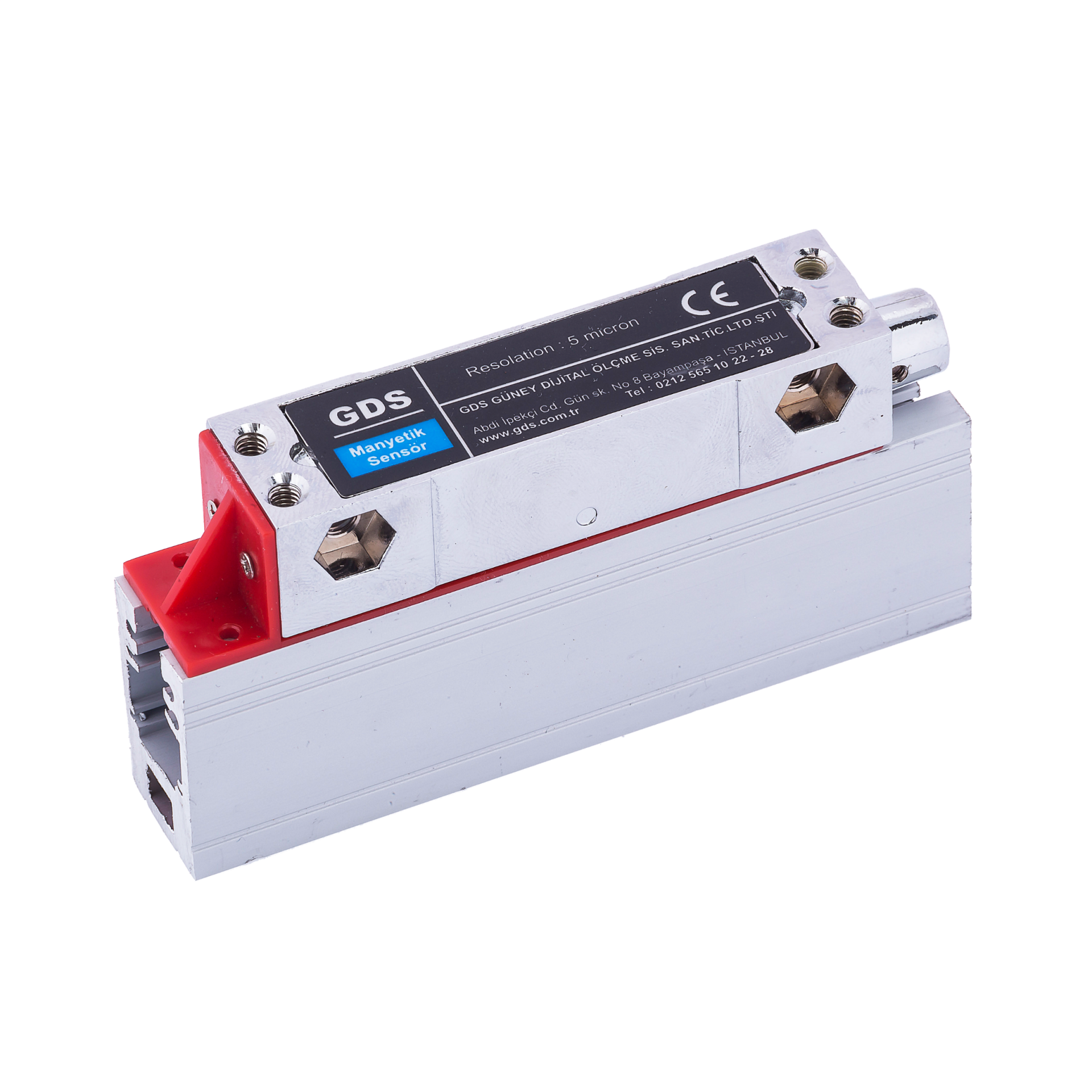

- Manyetik okuyucu sensör
- Uyumlu dijital gösterge ünitesi
- Montaj aparatları
- Gerekli bağlantı elemanları
birlikte değerlendirilmelidir. Mevcut bir dijital gösterge sistemine MG2 uygulanacaksa sinyal ve bağlantı uyumluluğu kontrol edilmelidir.
GDS MG2'nin Çift Contalı Koruma Sistemi
Takım tezgahlarında talaş, yağ, kir ve soğutma sıvıları ölçüm sistemlerinin çalışma ortamını zorlaştırabilir. GDS MG2'nin çift contalı koruma yapısı, sistemin dış etkenlere karşı korunmasına yardımcı olur.
Bu özellik özellikle yoğun talaşlı imalat yapılan torna ve freze tezgahlarında manyetik cetvel kullanımını avantajlı hale getirir.
MG2'nin kompakt tasarımı ise montaj alanının sınırlı olduğu uygulamalarda sistemin tezgaha uygulanmasını kolaylaştırabilir.
Temassız Manyetik Ölçüm Teknolojisi
GDS MG2'nin önemli özelliklerinden biri temassız ölçüm prensibidir. Okuyucu sensör, konum bilgisini mekanik temas oluşturmadan algılar.
Temassız çalışma sayesinde sürtünmeye bağlı mekanik aşınmanın önüne geçilmesi amaçlanır. Bu özellik manyetik enkoder ve manyetik lineer ölçüm sistemlerinin endüstriyel uygulamalardaki önemli avantajlarından biridir.
Özellikle sürekli hareket eden tezgah eksenlerinde temassız okuma teknolojisi uzun süreli kullanım açısından önemli bir avantaj sağlar.
GDS MG2 48 Metreye Kadar Ölçüm Seçeneği
GDS MG2 Manyetik Cetvel, 48.000 mm'ye yani 48 metreye kadar ulaşabilen ölçüm uzunluğu seçeneğine sahiptir. Bu özellik MG2'nin standart takım tezgahlarının yanı sıra uzun hareket mesafesine sahip özel makinelerde kullanılmasına imkan verir.
Uzun boy torna tezgahları, özel üretim makineleri ve uzun doğrusal hareket gerektiren endüstriyel uygulamalarda ihtiyaç duyulan ölçüm mesafesine göre MG2 cetvel konfigürasyonu oluşturulabilir.
GDS MG2 Manyetik Cetvel Nerelerde Kullanılır?
GDS manyetik cetvel farklı endüstriyel makinelerin doğrusal konum ölçüm uygulamalarında kullanılabilir.
Başlıca kullanım alanları:
- Torna tezgahları
- Freze tezgahları
- Borverk tezgahları
- Taşlama tezgahları
- Uzun boy takım tezgahları
- Özel makineler
- Otomasyon uygulamaları
- Talaşlı imalat sistemleri
Her uygulamada kullanılacak cetvel uzunluğu, sensör konumu ve dijital gösterge uyumluluğu makinenin teknik özelliklerine göre belirlenmelidir.
Manyetik Cetvel Seçerken Nelere Dikkat Edilmeli?
Doğru manyetik lineer cetvel seçiminde yalnızca ölçüm uzunluğuna bakılmamalıdır. Tezgahın mekanik yapısı ve mevcut dijital ölçüm sistemi de değerlendirilmelidir.
Seçim sırasında:
- Tezgah türü
- Eksen hareket mesafesi
- Ölçüm uzunluğu
- Montaj alanı
- Çözünürlük ihtiyacı
- Çıkış sinyali
- Dijital gösterge uyumluluğu
- Çalışma ortamı
- Yağ, talaş ve soğutma sıvısı yoğunluğu
dikkate alınmalıdır.
Özellikle manyetik torna cetveli ve manyetik freze cetveli seçiminde her eksenin hareket mesafesi ayrı olarak ölçülerek uygun cetvel belirlenmelidir.
GDS MG2 Manyetik Lineer Cetvel
GDS MG2 Manyetik Cetvel, takım tezgahlarında doğrusal konum ölçümü için geliştirilen temassız incremental TTL çalışma prensibine sahip manyetik lineer cetvel sistemidir. Kompakt yapısı, çift contalı koruma teknolojisi ve uzun ölçüm kapasitesi sayesinde farklı endüstriyel uygulamalarda kullanılabilir.
GDS manyetik cetvel sistemi; manyetik torna cetveli, manyetik freze cetveli ve özel makine ölçüm uygulamalarında kullanılabilir. MG2 cetvel ve sensör sistemi, manyetik enkoder teknolojisiyle tezgah hareketlerini algılayarak ölçüm bilgisinin uyumlu dijital gösterge sistemine aktarılmasını sağlar.
Doğru ölçüm uzunluğu ve uygun gösterge sistemiyle yapılandırılan GDS MG2, talaşlı imalat tezgahlarında dijital konum ölçümü için kapsamlı bir manyetik ölçüm çözümü oluşturur.
