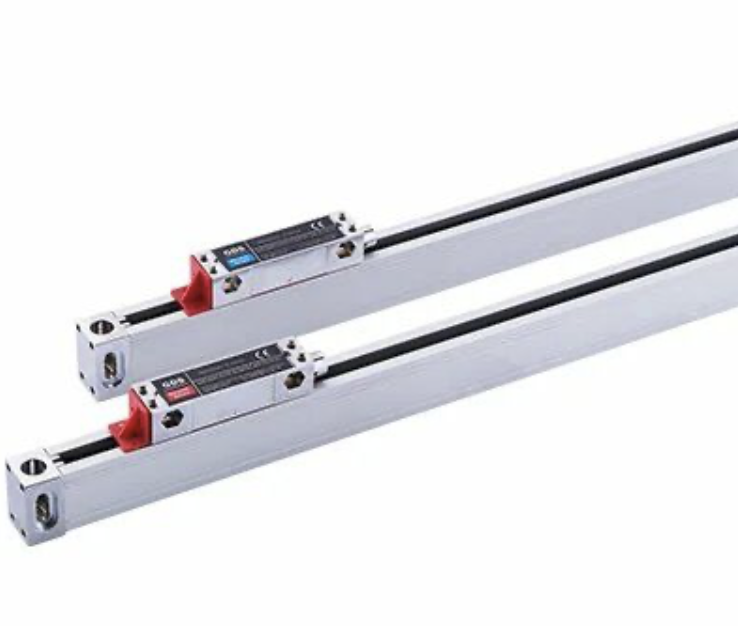

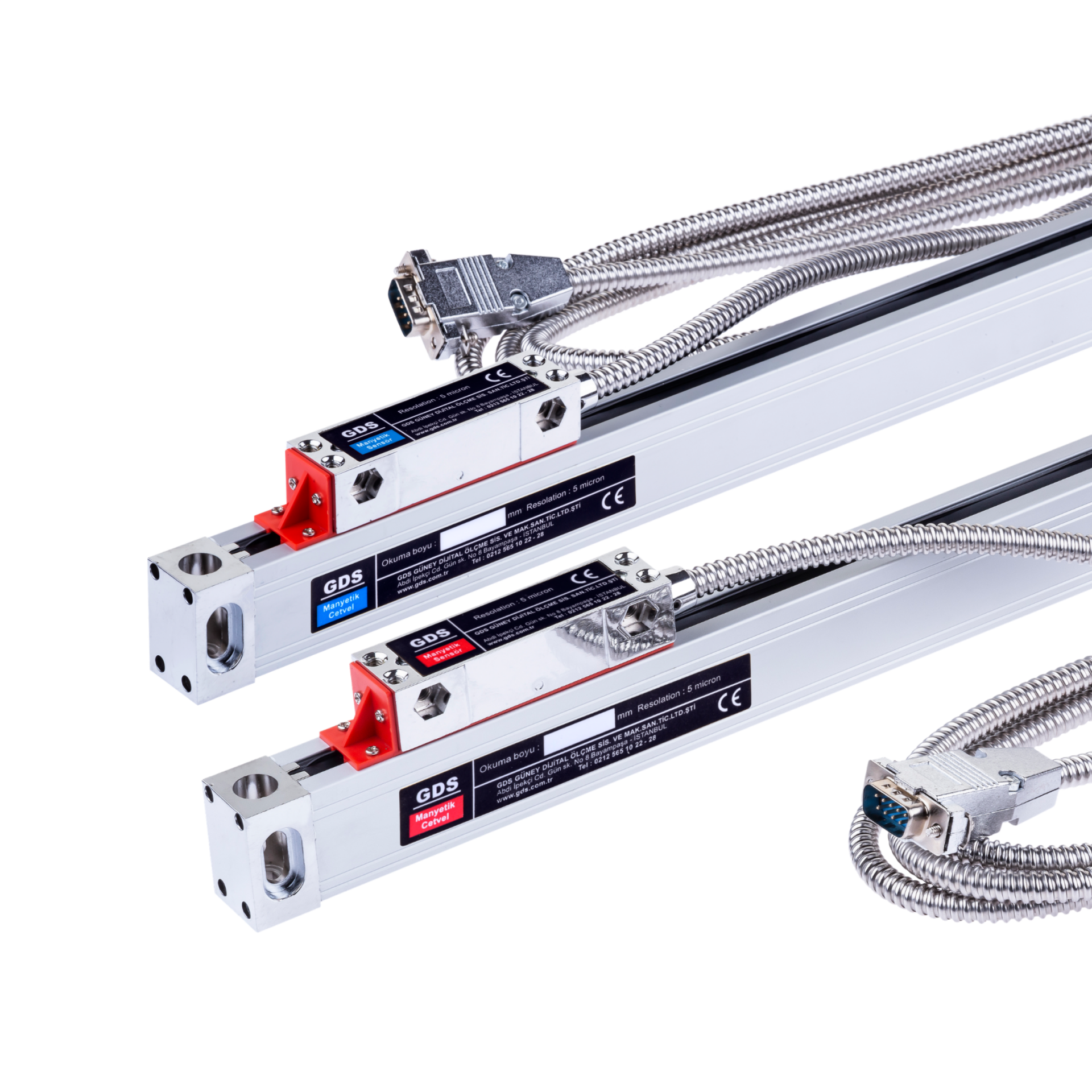

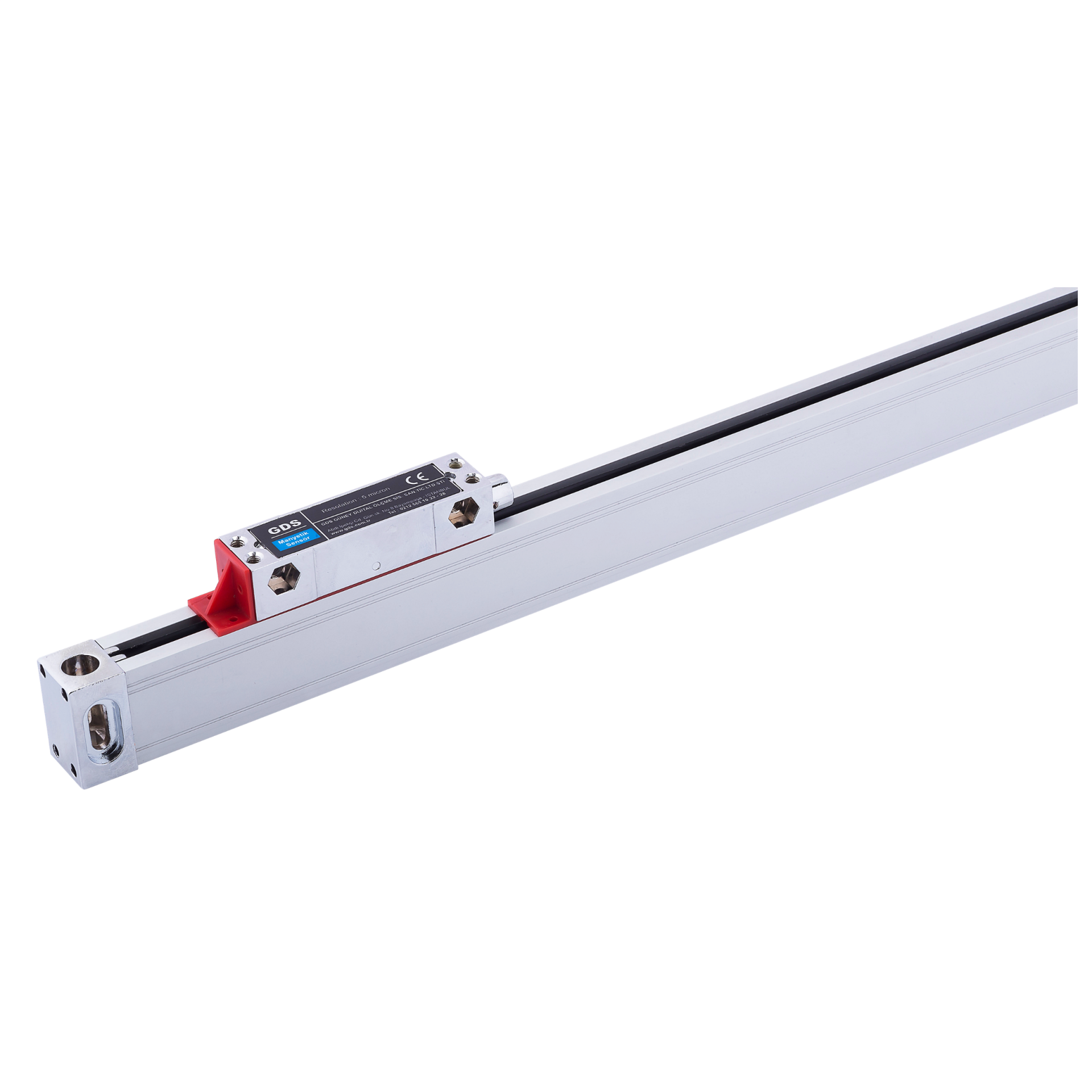

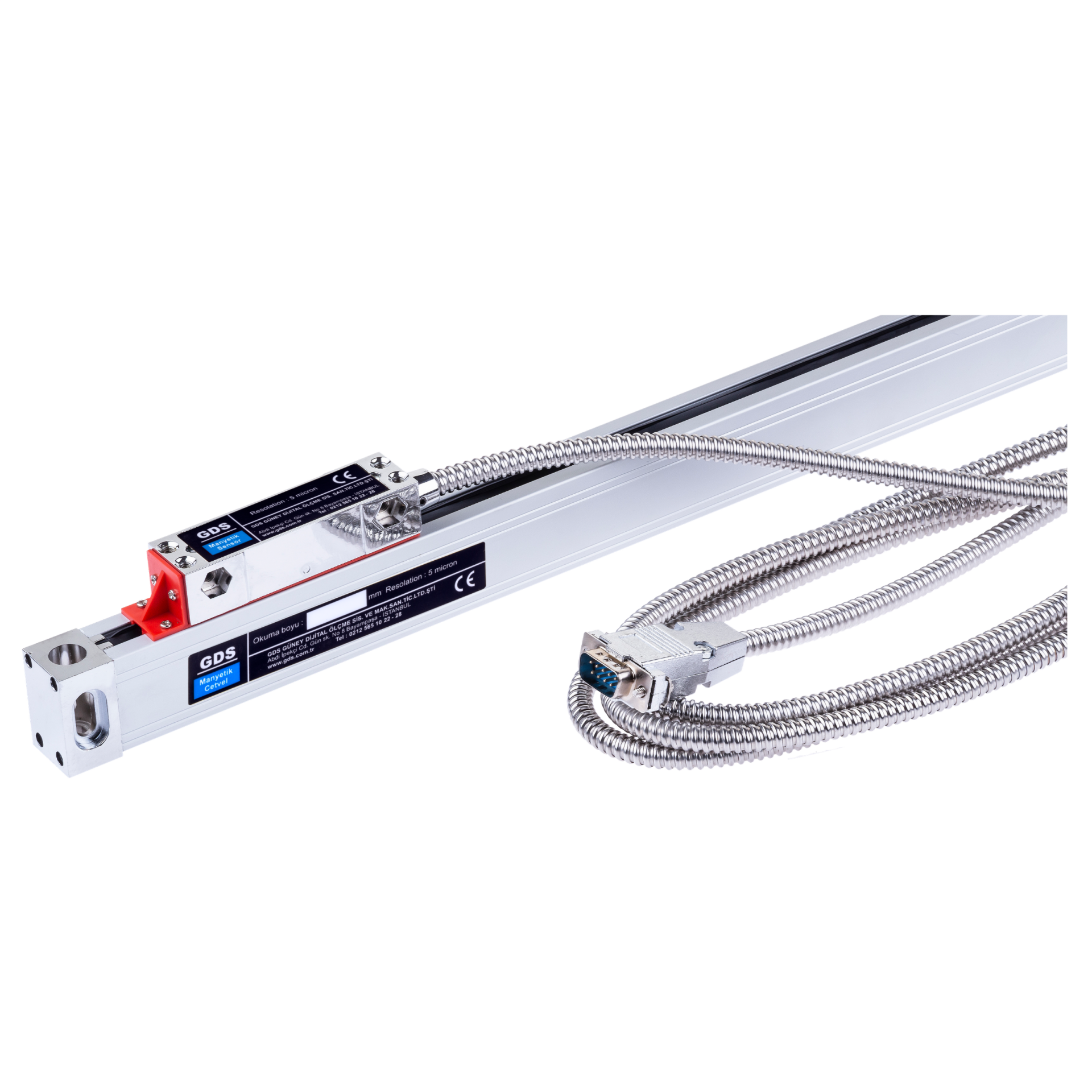

GDS MG SERİSİ MANYETİK LİNEER CETVELLER
Temassız Manyetik Lineer Ölçüm Sistemi
GDS MG Serisi Manyetik Lineer Cetveller; torna, freze, borverk, erezyon ve taşlama gibi tüm takım tezgahlarında, özel makinelerde ve otomasyon sistemlerinde zorlu çevre koşullarında yüksek ölçüm hassasiyeti elde etmek için tasarlanmıştır. Temassız çalışma prensibi, IP67 koruma sınıfı ve geniş marka uyumluluğu sayesinde talaşlı imalat ortamlarında güvenilir, dayanıklı ve uzun ömürlü bir ölçüm çözümü sunar.
Temassız Ölçüm
Sürtünmesiz manyetik okuma teknolojisi sayesinde mekanik aşınmayı azaltan uzun ömürlü ölçüm yapısı.
IP67 Üstün Koruma
Neme, suya, yağa, talaşa ve zorlu atölye koşullarına karşı yüksek seviyede koruma sağlar.
50 Metreye Kadar Ölçüm
50.000 mm'ye kadar kesintisiz strok uzunluğu ile büyük makineler ve özel uygulamalar için esnek çözüm.
Geniş DRO Uyumu
EAE, SINO, Fagor ve Sony gibi birçok dijital koordinat okuma ekranı ile entegrasyona uygun yapı.
ÖNE ÇIKAN SİSTEM ÖZELLİKLERİ
- Temassız ve Sürtünmesiz Ölçüm: Manyetik okuma teknolojisi sayesinde sensör ile ölçüm bandı arasında mekanik sürtünme oluşmaz.
- Çift Conta Koruma Yapısı: Ölçüm sisteminin talaş, yağ, nem ve dış ortam etkilerine karşı korunmasına yardımcı olan dayanıklı yapı.
- IP67 Koruma Sınıfı: Ağır sanayi ve talaşlı imalat ortamlarında karşılaşılan su, nem, yağ ve kirleticilere karşı yüksek koruma.
- Paslanmaz Alüminyum Profil Gövde: Endüstriyel uygulamalara uygun dayanıklı profil yapısı sayesinde uzun çalışma ömrü.
- Yüksek Ölçüm Hassasiyeti: ±0,005 mm hassasiyet değeri ile hassas konumlandırma ve ölçüm uygulamalarında güvenilir performans.
- Geniş Çözünürlük Seçenekleri: 0,001 mm ile 0,0625 mm arasında farklı çözünürlük alternatifleri.
- Uzun Ölçüm Mesafesi: Uygulamaya göre 50.000 mm'ye kadar kesintisiz strok boyu.
- 2 mm / 5 mm Pole Pitch: Uygulama ihtiyacına göre 2 mm veya 5 mm manyetik bant seçeneği.
- TTL / RS422 Sinyal Desteği: Farklı dijital gösterge ve kontrol sistemleri için uygun sinyal çıkışı.
- Kolay Montaj: Geniş montaj toleransı sayesinde takım tezgahlarına ve özel makinelere hızlı ve pratik kurulum.
TEKNİK ÖZELLİKLER
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ölçme Şekli | Manyetik / Temassız | Koruma Sınıfı | IP67 |
| Çözünürlük Seçenekleri | 0,001 / 0,005 / 0,010 / 0,025 / 0,050 / 0,0625 mm | Hassasiyet | ±0,005 mm |
| Ölçüm / Strok Boyu | 50.000 mm'ye kadar | Pole Pitch | 2 mm / 5 mm |
| Çıkış Sinyal Tipi | TTL veya RS422 Line Driver | Çıkış Sinyalleri | A, /A, B, /B, Z, /Z |
| Besleme Gerilimi | 5 VDC | Gövde Yapısı | Paslanmaz Alüminyum Profil |
| Okuma Teknolojisi | Temassız Manyetik | Marka Uyumluluğu | EAE, SINO, Fagor, Sony ve uyumlu DRO sistemleri |
ÇÖZÜNÜRLÜK SEÇENEKLERİ
KULLANIM ALANLARI
NEDEN GDS MG SERİSİ MANYETİK CETVEL?
Optik cetvellerin toz, yağ ve çevresel kirleticilerden etkilenebildiği zorlu atölye koşullarında GDS MG Serisi Manyetik Lineer Cetveller güvenilir çalışma avantajı sunar. Temassız ve sürtünmesiz çalışma prensibi mekanik yıpranmayı azaltırken, IP67 koruma sınıfı sistemin ağır sanayi şartlarında kullanılabilmesine yardımcı olur. Geniş çözünürlük seçenekleri ve 50.000 mm'ye kadar ölçüm kapasitesi sayesinde standart takım tezgahlarından özel makine ve otomasyon uygulamalarına kadar geniş bir kullanım alanına sahiptir.
GDS MG Manyetik Ölçme Cetvelleri Hakkında Detaylı Bilgi
GDS MG Manyetik Ölçme Cetvelleri
GDS MG Manyetik Ölçme Cetvelleri, takım tezgahlarında doğrusal hareketlerin ve eksen konumlarının ölçülmesi amacıyla kullanılan manyetik lineer cetvel sistemleridir. GDS manyetik cetvel çözümleri, manyetik ölçüm teknolojisi sayesinde tezgah hareketlerinin algılanarak konum bilgisinin dijital gösterge sistemine aktarılmasını sağlar.
MG cetvel sistemleri; torna, freze, borverk, taşlama ve farklı endüstriyel makinelerde dijital konum ölçümü amacıyla kullanılabilir. Manyetik ölçek ve okuyucu sensörden oluşan sistem, tezgahın doğrusal hareketini algılayarak ölçüm bilgisinin operatör tarafından dijital olarak takip edilmesine imkan verir.
GDS MG Manyetik Ölçme Cetveli Nedir?
GDS MG Manyetik Ölçme Cetvelleri, doğrusal hareketlerin manyetik algılama yöntemiyle ölçülmesine yönelik geliştirilen lineer konum ölçme sistemleridir. Tezgahın hareketli eksenine uygulanan manyetik ölçek ve okuyucu sensör, eksendeki konum değişikliklerini algılar.
Elde edilen ölçüm sinyali uyumlu dijital gösterge ünitesine aktarılır. Böylece operatör, takım tezgahındaki hareketleri mekanik bölüntülerin yanı sıra dijital ölçüm sistemi üzerinden de takip edebilir.
GDS Manyetik Cetvel
GDS manyetik cetvel, takım tezgahlarının dijital ölçüm sistemlerinde doğrusal konum bilgisinin elde edilmesini sağlayan ölçüm çözümüdür. Manyetik teknoloji, konum değişikliklerinin manyetik ölçek üzerinden algılanmasına dayanır.
GDS MG serisi manyetik ölçme cetvelleri farklı tezgah ve ölçüm ihtiyaçlarına yönelik değerlendirilebilir. Uygun MG cetvel seçilirken tezgahın hareket mesafesi, montaj alanı, ihtiyaç duyulan çözünürlük ve dijital gösterge uyumluluğu dikkate alınmalıdır.
MG Cetvel Nedir?
MG cetvel, GDS'nin manyetik doğrusal ölçüm çözümlerini ifade eden ürün grubudur. Sistem, doğrusal hareketin manyetik olarak algılanmasını ve elde edilen konum bilgisinin elektronik ölçüm sistemine aktarılmasını sağlar.
MG cetvel uygulamalarında sistem genel olarak:
- Manyetik ölçme cetveli
- Okuyucu sensör
- Uyumlu dijital gösterge
- Bağlantı elemanları
- Montaj aparatları
ile birlikte yapılandırılır. Tezgah türüne ve uygulamaya göre kullanılacak cetvel modeli, ölçüm uzunluğu ve sistem konfigürasyonu değişebilir.
Manyetik Lineer Cetvel Nedir?
Manyetik lineer cetvel, doğrusal hareketlerin manyetik ölçek ve okuyucu sensör aracılığıyla ölçülmesini sağlayan pozisyon ölçme sistemidir.
Tezgah ekseni hareket ettiğinde sensör, manyetik ölçek üzerindeki konum değişikliğini algılar. Ölçüm bilgisi dijital gösterge sistemine gönderilerek eksenin mevcut konumu operatöre sayısal olarak gösterilebilir.
Bu çalışma prensibi sayesinde manyetik lineer cetvel sistemleri takım tezgahlarının yanı sıra özel makineler ve farklı endüstriyel konum ölçüm uygulamalarında kullanılabilir.
Manyetik Enkoder Nedir?
Manyetik enkoder, hareket veya konum bilgisinin manyetik algılama teknolojisi kullanılarak elektriksel sinyale dönüştürülmesini sağlayan ölçüm sistemidir.
Lineer uygulamalarda manyetik enkoder teknolojisi, okuyucu sensörün manyetik ölçek üzerindeki hareketi algılamasına dayanır. Bu sayede doğrusal konum değişiklikleri elektronik ölçüm sistemine aktarılabilir.
GDS manyetik cetvel çözümlerinde kullanılan manyetik ölçüm prensibi, takım tezgahlarının eksen hareketlerinin dijital olarak takip edilmesine imkan verir.
Manyetik Cetvel Nasıl Çalışır?
Manyetik cetvel sisteminin çalışma prensibi manyetik ölçek ile okuyucu sensör arasındaki hareketin algılanmasına dayanır.
Tezgah ekseni hareket ettiğinde:
- Manyetik ölçek ile sensör arasındaki konum değişir.
- Okuyucu sensör bu değişikliği algılar.
- Konum bilgisi elektronik sinyale dönüştürülür.
- Ölçüm sinyali uyumlu dijital göstergeye aktarılır.
- Eksen konumu operatör tarafından dijital olarak takip edilir.
Bu yapı, MG cetvel sistemlerinin torna, freze ve farklı takım tezgahlarında dijital konum ölçümü amacıyla kullanılmasını sağlar.
Manyetik Torna Cetveli
Manyetik torna cetveli, torna tezgahındaki doğrusal hareketlerin manyetik ölçüm teknolojisiyle takip edilmesini sağlayan cetvel sistemidir.
Tezgahın ölçülmek istenen hareketlerine uygun GDS manyetik cetvel uygulanarak konum değişiklikleri okuyucu sensör tarafından algılanabilir. Ölçüm bilgileri uyumlu dijital gösterge ünitesine aktarılarak operatörün hareketleri sayısal olarak takip etmesi sağlanabilir.
Manyetik torna cetveli;
- Universal torna tezgahları
- Manuel torna tezgahları
- Ağır tip torna tezgahları
- Uzun boy torna tezgahları
- Bakım ve revizyon tornaları
- Özel amaçlı torna tezgahları
gibi farklı uygulamalarda değerlendirilebilir. Torna tezgahına uygun MG cetvel seçilirken ölçülecek hareket mesafesi ve montaj alanı dikkate alınmalıdır.
Manyetik Freze Cetveli
Manyetik freze cetveli, freze tezgahlarının doğrusal eksen hareketlerinin manyetik ölçüm sistemi kullanılarak takip edilmesini sağlar.
Freze tezgahlarında ölçülmek istenen X, Y veya Z hareketlerine uygun manyetik cetvel ve okuyucu sensör uygulanabilir. Elde edilen konum bilgileri dijital gösterge sistemine aktarılarak eksen hareketleri sayısal olarak görüntülenebilir.
Manyetik freze cetveli;
- Universal freze tezgahları
- Kalıpçı freze tezgahları
- Manuel freze tezgahları
- Takım freze tezgahları
- Borverk tezgahları
- Özel amaçlı işleme makineleri
gibi farklı talaşlı imalat uygulamalarında kullanılabilir.
GDS MG Manyetik Cetvel ve Dijital Gösterge
GDS MG manyetik ölçme cetvelleri, dijital ölçüm sisteminde konum bilgisini algılayan bölümü oluşturur. Ölçüm değerlerinin operatör tarafından ekrandan takip edilebilmesi için cetvel sisteminin uyumlu bir dijital gösterge ünitesiyle birlikte kullanılması gerekir.
Komple bir ölçüm sistemi oluşturulurken GDS manyetik cetvel, sensör, dijital gösterge ve bağlantı özellikleri birlikte değerlendirilmelidir.
Mevcut bir dijital gösterge sistemine yeni MG cetvel uygulanacaksa çıkış sinyali, çözünürlük ve bağlantı uyumluluğu kontrol edilmelidir.
Optik Cetvel ve Manyetik Cetvel Arasındaki Fark
Optik ve manyetik lineer cetvel sistemlerinin temel amacı doğrusal konum bilgisini ölçmektir. Ancak hareketin algılanmasında kullanılan teknoloji farklıdır.
Optik cetveller konum değişikliklerini optik okuma prensibiyle algılarken manyetik cetvel sistemleri manyetik ölçek ve okuyucu sensör kullanır.
Sistem seçilirken:
- Çalışma ortamı
- Montaj alanı
- Tezgah türü
- Ölçüm mesafesi
- Çözünürlük ihtiyacı
- Mevcut gösterge sistemi
- Bağlantı ve sinyal uyumluluğu
birlikte değerlendirilmelidir.
Bu nedenle optik veya manyetik sistem tercihi yapılırken uygulamanın teknik gereksinimleri esas alınmalıdır.
GDS MG Manyetik Ölçme Cetvelleri Nerelerde Kullanılır?
GDS manyetik cetvel çözümleri farklı takım tezgahları ve endüstriyel makinelerde doğrusal konum ölçümü için değerlendirilebilir.
Başlıca kullanım alanları:
- Torna tezgahları
- Freze tezgahları
- Borverk tezgahları
- Taşlama tezgahları
- Uzun boy takım tezgahları
- Özel amaçlı makineler
- Bakım ve revizyon makineleri
- Endüstriyel üretim sistemleri
- Otomasyon uygulamaları
Her uygulamada kullanılacak MG cetvel özellikleri tezgahın hareket mesafesine, mekanik yapısına ve ölçüm ihtiyacına göre belirlenmelidir.
Manyetik Cetvel Seçerken Nelere Dikkat Edilmeli?
Doğru manyetik lineer cetvel seçimi yapılırken tezgah ve dijital gösterge sisteminin özellikleri birlikte değerlendirilmelidir.
Seçim sırasında:
- Tezgah türü
- Ölçülecek eksen
- Eksen hareket mesafesi
- Gerekli ölçüm uzunluğu
- Montaj alanı
- İhtiyaç duyulan çözünürlük
- Sensör özellikleri
- Çıkış sinyali
- Dijital gösterge uyumluluğu
- Çalışma ortamı
dikkate alınmalıdır.
Özellikle manyetik torna cetveli ve manyetik freze cetveli seçiminde her eksenin hareket mesafesinin ayrı ayrı belirlenmesi, doğru ölçüm sisteminin oluşturulması açısından önemlidir.
GDS MG Serisi Manyetik Cetvel Seçimi
GDS MG serisinde farklı kullanım ihtiyaçlarına yönelik manyetik ölçüm çözümleri bulunabilir. Bu nedenle ürün seçimi yalnızca MG cetvel adına göre değil, uygulamanın teknik gereksinimlerine göre yapılmalıdır.
Kullanıcı öncelikle tezgahın hangi hareketlerini ölçmek istediğini, ihtiyaç duyulan ölçüm mesafesini ve mevcut dijital gösterge sisteminin özelliklerini belirlemelidir.
Ardından uygun GDS manyetik cetvel, sensör ve gösterge kombinasyonu oluşturularak tezgaha özel dijital ölçüm sistemi yapılandırılabilir.
GDS MG Manyetik Lineer Ölçme Cetvelleri
GDS MG Manyetik Ölçme Cetvelleri, takım tezgahlarında doğrusal hareketlerin ve eksen konumlarının ölçülmesine yönelik kullanılan manyetik lineer cetvel çözümleridir. Manyetik ölçek ve okuyucu sensör sistemi, tezgah hareketini algılayarak ölçüm bilgisinin uyumlu dijital göstergeye aktarılmasını sağlar.
GDS manyetik cetvel ürün grubu; manyetik torna cetveli, manyetik freze cetveli, özel makine ve farklı endüstriyel konum ölçüm uygulamalarında değerlendirilebilir. Manyetik enkoder teknolojisine dayanan sistemlerde doğru MG cetvel seçimi için ölçüm mesafesi, çözünürlük, montaj alanı ve gösterge uyumluluğu birlikte değerlendirilmelidir.
Tezgahın teknik özelliklerine göre doğru şekilde yapılandırılan MG cetvel sistemi, talaşlı imalat ve endüstriyel makinelerde dijital konum ölçümü için etkili bir manyetik ölçüm çözümü oluşturur.
