GDS LCD V GÖSTERGE ÜNİTESİ

GDS LCD V Gösterge Ünitesi

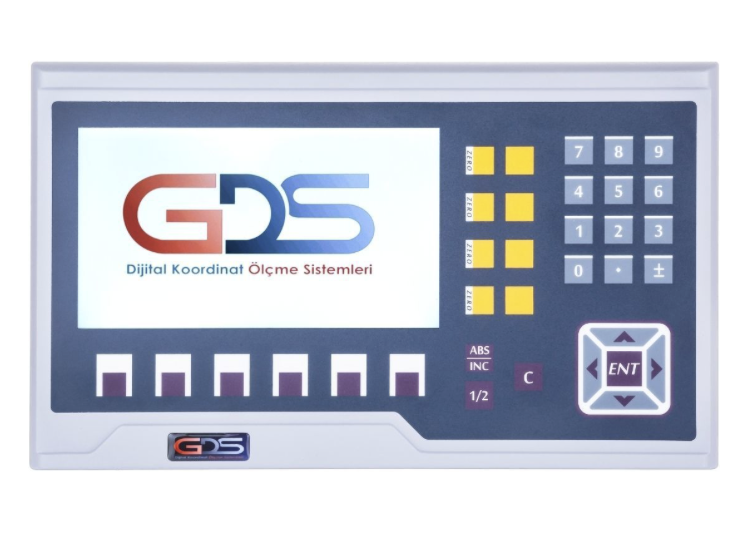

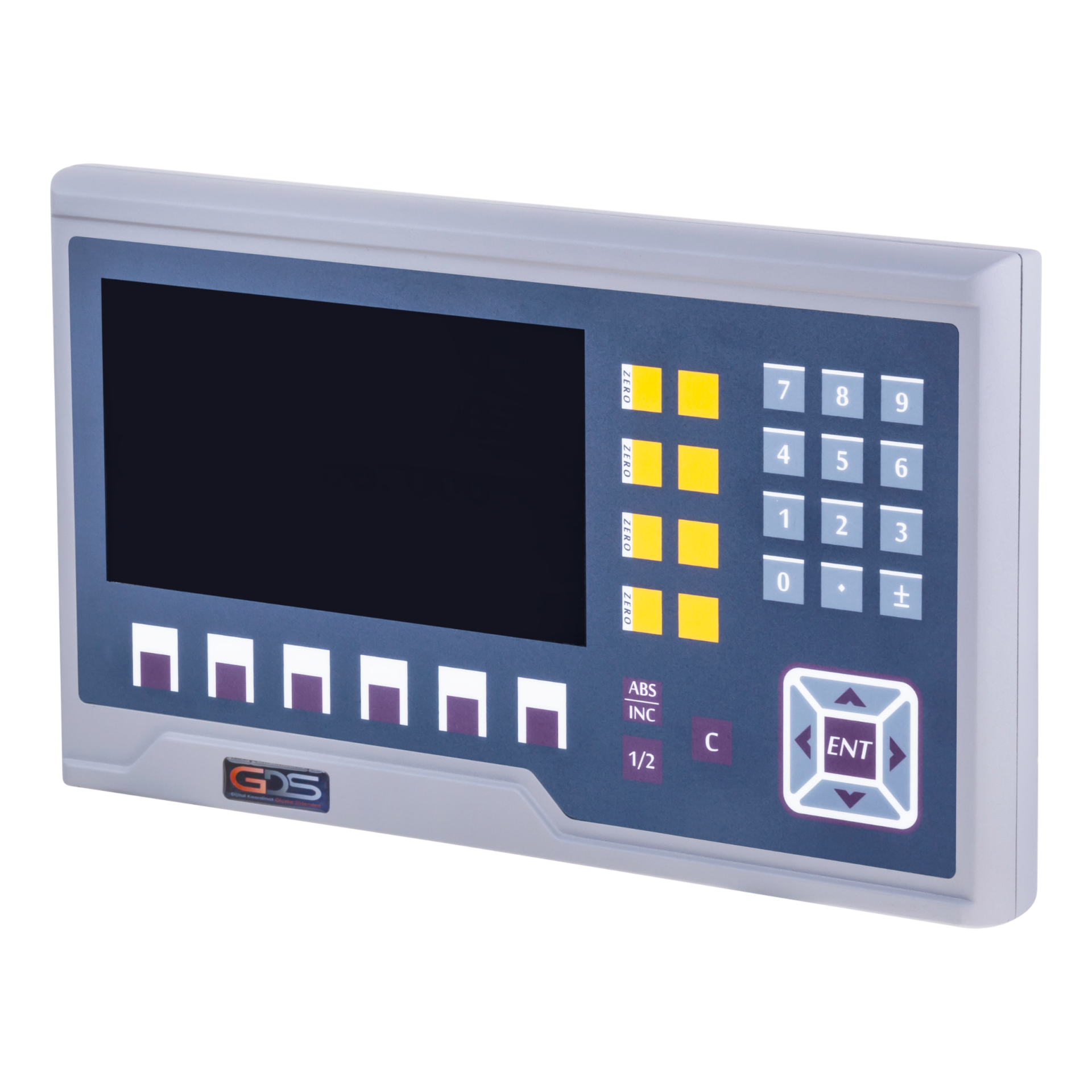

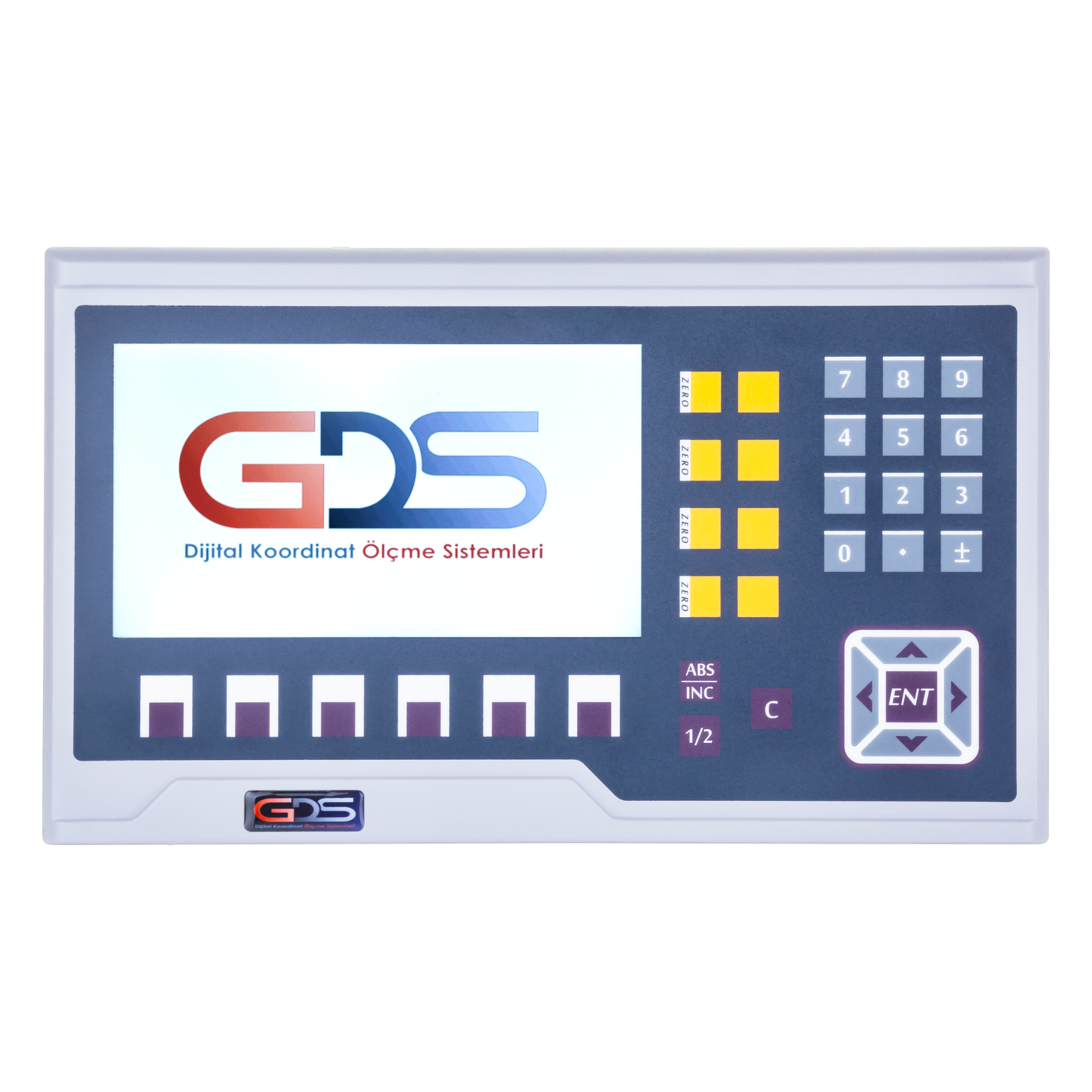

GDS LCD V Gösterge Ünitesi, torna, freze, borverk, erezyon, taşlama ve farklı takım tezgahlarında eksen konumlarının dijital olarak görüntülenmesi amacıyla kullanılan grafik tabanlı GDS LCD ekran çözümüdür. GDS dijital ölçme sistemlerinin gösterge ünitesi olarak kullanılan LCD V, lineer cetvellerden gelen ölçüm bilgilerinin ekran üzerinden takip edilmesini sağlar.

LCD dijital gösterge yapısı ve 2, 3 ve 4 eksen seçenekleri sayesinde farklı tezgah ve ölçüm ihtiyaçlarına göre yapılandırılabilir. Özellikle üç eksenli uygulamalarda 3 eksen dijital ekran olarak kullanılarak farklı eksenlerden gelen konum bilgileri aynı ekran üzerinden takip edilebilir.

GDS LCD V Dijital Ekran Nedir?

GDS LCD V, takım tezgahlarında dijital koordinat okuma amacıyla kullanılan grafik tabanlı bir LCD gösterge ünitesidir. Tezgaha monte edilen lineer cetveller eksen hareketlerini ölçerken elde edilen bilgiler GDS LCD V üzerinde sayısal ve görsel olarak görüntülenir.

Bu yapı sayesinde operatör, tezgah hareketlerini dijital ekran üzerinden takip edebilir ve farklı işleme fonksiyonlarından yararlanabilir.

GDS LCD Ekran Özellikleri

GDS LCD ekran, geleneksel dijital koordinat göstergelerinden farklı olarak grafik tabanlı bir kullanıcı arayüzü sunar. İşleme süreçleri, açı ve hesaplama bilgileri ekran üzerinden takip edilebilir.

GDS LCD V'nin öne çıkan fonksiyonları:

• 2, 3 ve 4 eksen konfigürasyonu
• Grafik tabanlı LCD arayüz
• Divizör işlemi
• Yay açma ve radyüs fonksiyonu
• Sıralı eğimli delik hesaplama
• Merkez bulma
• Entegre hesap makinesi

Bu özellikleriyle GDS gösterge, farklı talaşlı imalat operasyonlarında yalnızca konum görüntüleme değil, hesaplama işlemlerinde de operatöre yardımcı olur.

LCD Dijital Gösterge Sistemi

LCD dijital ölçüm sistemi, lineer cetvellerden alınan konum bilgilerinin LCD gösterge ünitesinde görüntülenmesi prensibiyle çalışır.

Tezgah ekseni hareket ettiğinde lineer cetvel konum değişikliğini algılar. Ölçüm bilgisi GDS ekran ünitesine aktarılır ve ilgili eksenin konumu ekranda görüntülenir.

Sistemin doğru yapılandırılması için gösterge ünitesi ile kullanılacak lineer cetvellerin teknik olarak uyumlu olması gerekir.

3 Eksen Dijital Ekran

3 eksen dijital ekran, üç farklı ölçüm kanalından gelen konum bilgilerinin tek gösterge ünitesi üzerinden takip edilmesini sağlayan dijital ölçüm çözümüdür.

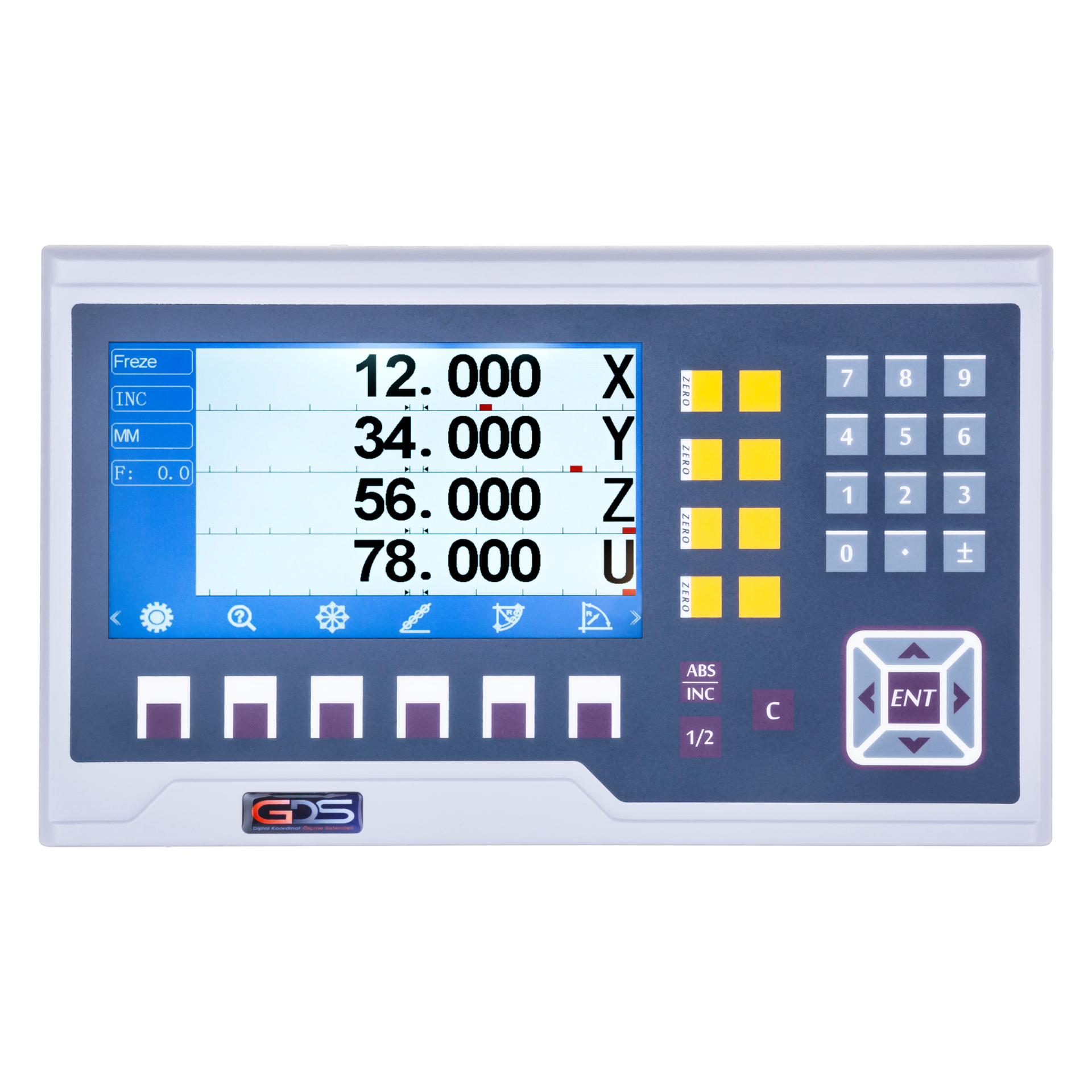

GDS LCD V'nin çoklu eksen desteği sayesinde sistem 3 eksenli uygulamalara göre yapılandırılabilir. Özellikle freze tezgahlarında X, Y ve Z eksenlerinin takip edildiği sistemlerde 3 eksen dijital ekran kullanımı tercih edilebilir.

Tezgahın ihtiyacına göre 2 veya 4 eksenli sistem konfigürasyonları da oluşturulabilir.

GDS 3M Gösterge Ekran ve LCD V

GDS 3M gösterge ekran araması yapan kullanıcılar genellikle üç eksenli bir dijital koordinat okuma çözümü aramaktadır. GDS LCD V ise 3 eksen dahil farklı eksen konfigürasyonlarını destekleyen LCD tabanlı bir gösterge seçeneğidir.

GDS 3M gösterge ekran ile LCD V arasında seçim yapılırken ekran teknolojisi, tezgah türü, ihtiyaç duyulan eksen sayısı ve kullanım fonksiyonları birlikte değerlendirilmelidir.

LCD arayüz isteyen kullanıcılar için GDS LCD ekran, görsel tabanlı alternatif bir gösterge çözümü sunar.

Freze Dijital Ekran

Freze dijital ekran, freze tezgahlarının hareketli eksenlerinden alınan konum bilgilerinin sayısal olarak görüntülenmesini sağlar.

GDS LCD V, uygun lineer cetvellerle birlikte freze tezgahlarında kullanılabilir. Özellikle üç eksenli uygulamalarda X, Y ve Z hareketleri aynı GDS dijital gösterge üzerinden takip edilebilir.

Freze uygulamalarında LCD V'nin;

• Divizör işlemi
• Radyüs işlemleri
• Eğimli delik hesaplama
• Merkez bulma
• Matematiksel hesaplamalar

gibi fonksiyonları farklı işleme operasyonlarında operatöre yardımcı olabilir.

Torna Dijital Ekran

Torna dijital ekran, torna tezgahındaki hareketlerin lineer cetveller aracılığıyla ölçülerek dijital gösterge üzerinde takip edilmesini sağlar.

GDS LCD V, uygun sistem konfigürasyonuyla torna dijital ekran olarak kullanılabilir. Tezgaha monte edilen lineer cetvellerden gelen hareket bilgileri GDS LCD ekran üzerinde görüntülenerek operatörün konum değerlerini takip etmesine yardımcı olur.

Torna uygulamasında ihtiyaç duyulan eksen sayısı ve cetvel özellikleri tezgahın mekanik yapısına göre belirlenmelidir.

GDS Gösterge ve Lineer Cetvel Sistemi

GDS gösterge ünitesi, tezgahın hareketlerini doğrudan ölçmek yerine lineer cetvellerden gelen ölçüm bilgilerini görüntüler. Bu nedenle komple dijital ölçüm sistemi oluşturulurken ekran ve cetveller birlikte değerlendirilmelidir.

Lineer cetvel seçiminde:

• Ölçüm uzunluğu
• Çözünürlük
• Çıkış sinyali
• Bağlantı özellikleri
• Montaj alanı
• Çalışma ortamı
• GDS ekran uyumluluğu

dikkate alınmalıdır.

Doğru cetvel ve LCD dijital gösterge kombinasyonu, tezgahın ihtiyacına uygun bir dijital ölçüm sistemi oluşturulmasını sağlar.

GDS LCD V Hangi Tezgahlarda Kullanılır?

GDS dijital ölçüm sistemi, uygun konfigürasyonla farklı takım tezgahlarında kullanılabilir.

Başlıca kullanım alanları:

• Freze tezgahları
• Torna tezgahları
• Borverk tezgahları
• Erezyon tezgahları
• Taşlama tezgahları
• Özel makineler
• Otomasyon sistemleri

Tezgah türüne göre kullanılacak eksen sayısı, lineer cetvel ölçüleri ve sistem yapılandırması değişebilir.

GDS LCD V ile DR Gösterge Arasındaki Fark

DR gösterge ve GDS LCD V, dijital koordinat ölçme sistemlerinde farklı gösterge seçenekleri olarak değerlendirilebilir.

LCD V modelinde grafik tabanlı LCD gösterge arayüzü öne çıkar. DR gösterge modellerinde ise ürün modeline göre eksen sayısı ve fonksiyon yapısı değişebilir.

Bu nedenle seçim yapılırken yalnızca ekran adı değil; tezgah türü, eksen ihtiyacı, lineer cetvel uyumluluğu ve kullanılacak işleme fonksiyonları dikkate alınmalıdır.

GDS LCD Dijital Ekranın Avantajları

GDS LCD ekran, takım tezgahlarında dijital konum takibinin yanında grafik tabanlı arayüzü ve hesaplama fonksiyonlarıyla operatörün işleme sürecini destekler.

Başlıca avantajları:

• Grafik tabanlı LCD ekran
• 2, 3 ve 4 eksen seçeneği
• Torna ve freze uygulamalarında kullanım
• Borverk, taşlama ve erezyon uygulamalarına uygunluk
• Divizör fonksiyonu
• Yay açma ve radyüs işlemleri
• Sıralı eğimli delik hesaplama
• Merkez bulma
• Entegre hesap makinesi
• Farklı tezgah ihtiyaçlarına göre konfigürasyon

Bu özellikler GDS gösterge ünitesinin farklı talaşlı imalat uygulamalarında kapsamlı bir dijital ölçüm çözümü oluşturmasına yardımcı olur.

GDS LCD Ekran Seçerken Nelere Dikkat Edilmeli?

Bir dijital ekran seçilirken tezgahın gerçek ölçüm ihtiyacının belirlenmesi önemlidir. Eksen sayısının yanı sıra lineer cetvel sistemi ve gerekli işleme fonksiyonları da değerlendirilmelidir.

Seçim sırasında:

• Tezgah türü
• 2, 3 veya 4 eksen ihtiyacı
• Lineer cetvel tipi
• Cetvel ölçüm uzunluğu
• Çözünürlük
• Sinyal ve bağlantı özellikleri
• Kullanım ortamı
• Gerekli hesaplama fonksiyonları

dikkate alınmalıdır.

Üç farklı eksenin takip edilmesi gereken uygulamalarda 3 eksen dijital ekran konfigürasyonu tercih edilebilir.

GDS LCD V Gösterge Ünitesi

GDS LCD V Gösterge Ünitesi, torna, freze, borverk, erezyon, taşlama, özel makine ve otomasyon uygulamalarında kullanılabilen grafik tabanlı bir GDS LCD ekran çözümüdür.

GDS dijital ölçüm sistemlerinde gösterge ünitesi olarak kullanılan LCD V; 2, 3 ve 4 eksen seçenekleriyle farklı ölçüm ihtiyaçlarına göre yapılandırılabilir. Torna dijital ekran ve freze dijital ekran uygulamalarının yanı sıra üç eksenli sistemlerde 3 eksen dijital ekran olarak kullanılabilir.

Grafik tabanlı LCD gösterge, divizör, radyüs, merkez bulma ve hesaplama fonksiyonlarıyla takım tezgahlarının dijital ölçüm uygulamalarını destekler. Uygun lineer cetvellerle birlikte kullanılan GDS ekran, manuel takım tezgahlarında kapsamlı bir dijital koordinat ölçüm sistemi oluşturur.
