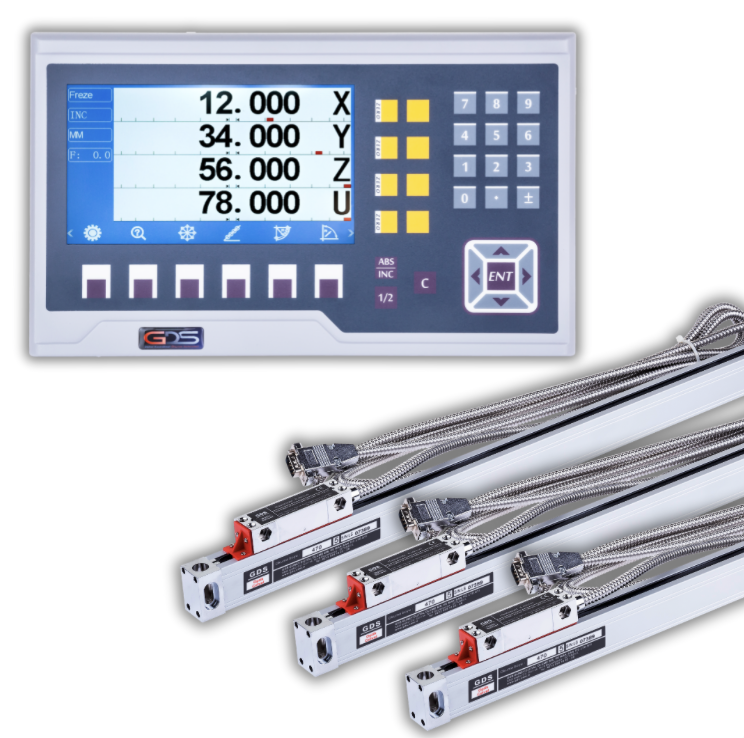

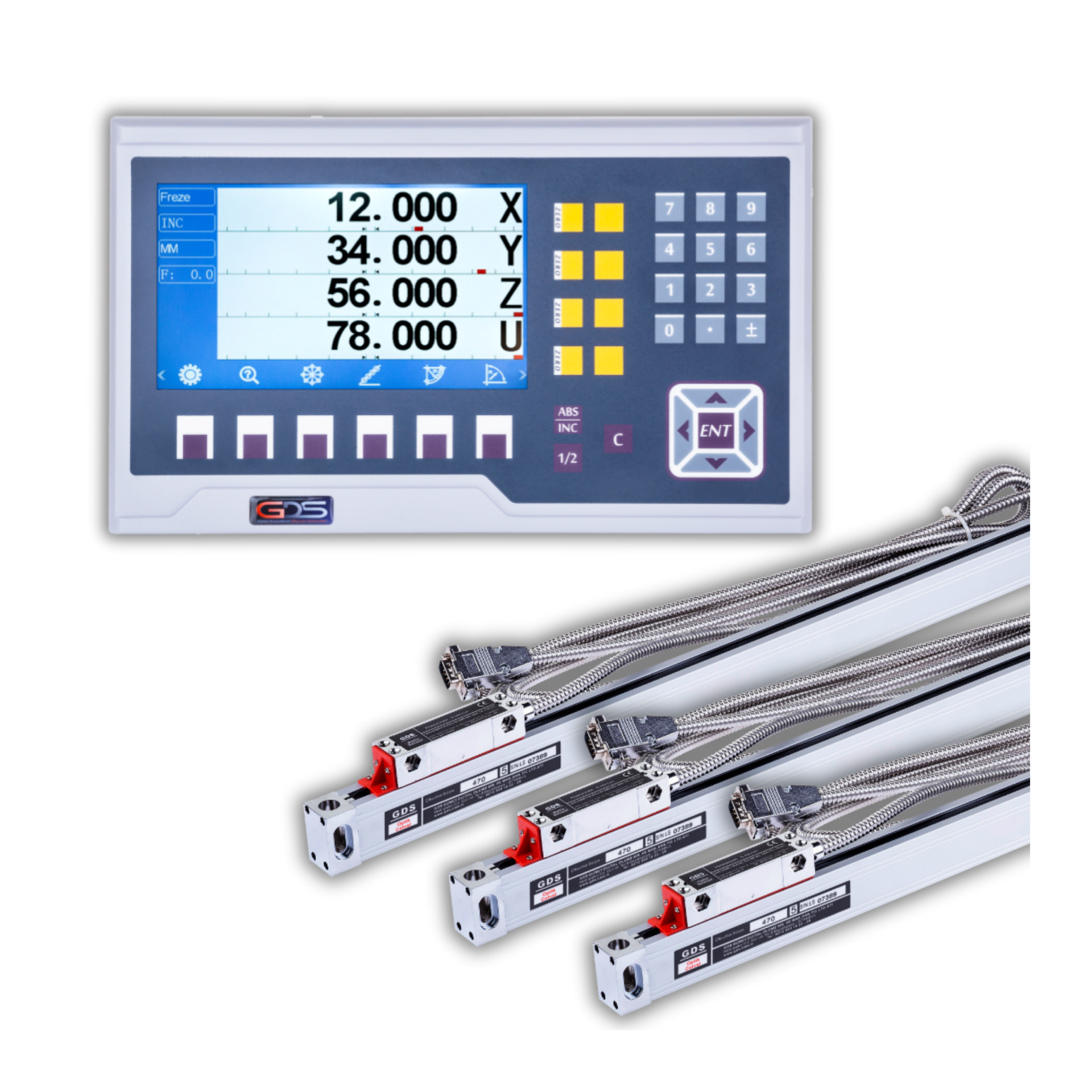

GDS LCD TORNA DİJİTAL ÖLÇME SİSTEMİ (3 EKSEN)
GDS LCD 3 EKSEN TORNA DİJİTAL ÖLÇME SİSTEMİ
Grafik LCD Ekranlı Dijital Koordinat Okuma Sistemi
GDS LCD 3 Eksen Torna Dijital Ölçme Sistemi (DRO), torna tezgahlarında yüksek işleme hassasiyeti ve operasyonel performans elde etmek için geliştirilmiştir. Grafik tabanlı LCD gösterge ekranı ile 3 eksen optik veya manyetik cetvel seçeneklerini bir araya getiren sistem; çap, boy ve yardımcı eksen hareketlerinin anlık olarak takip edilmesini sağlayarak torna operasyonlarını daha hızlı, kolay ve kontrollü hale getirir.
Grafik LCD Ekran
Açı, yarıçap, konum ve geometrik hesaplamaların ekran üzerinde görsel olarak takip edilmesini sağlayan kullanıcı dostu arayüz.
3 Eksen Ölçüm
Torna tezgahının çap, boy ve yardımcı eksen hareketlerinin anlık ve hassas şekilde izlenmesini sağlar.
Optik / Manyetik Cetvel
Uygulamaya göre hassas optik cetvel veya ağır sanayi ortamlarına uygun dayanıklı manyetik cetvel seçenekleri.
Gelişmiş Hesaplama
Divizör, radyüs, eğimli delik, merkez bulma ve dahili hesap makinesi fonksiyonları ile operasyon kolaylığı.
ÖNE ÇIKAN SİSTEM ÖZELLİKLERİ
- Grafik Tabanlı LCD Ekran: Açı, yarıçap, koordinat ve konumlandırma işlemlerinin ekran üzerinde daha anlaşılır biçimde takip edilmesini sağlar.
- 3 Eksen Dijital Ölçüm: Torna tezgahında çap, boy ve yardımcı eksen hareketlerinin eş zamanlı olarak hassas şekilde izlenmesine imkan verir.
- Optik Cetvel Seçeneği: Mikron seviyesinde hassas ölçüm gerektiren torna uygulamalarında yüksek doğruluklu konum takibi sağlar.
- Manyetik Cetvel Seçeneği: Yağ, talaş, kesme sıvısı ve zorlu sanayi koşullarının bulunduğu uygulamalarda dayanıklı ölçüm alternatifi sunar.
- Divizör İşlemi: Dairesel hatlarda eşit aralıklı delik ve konum hesaplamalarının gerçekleştirilmesine yardımcı olur.
- Yay Açma / Radyüs Fonksiyonu: Kavisli ve dairesel yüzey işleme operasyonlarında ihtiyaç duyulan geometrik hesaplamaları kolaylaştırır.
- Sıralı Eğimli Delik Hesaplama: Belirli açı ve eğim üzerindeki koordinatların otomatik olarak hesaplanmasını sağlar.
- Merkez Bulma: İş parçası sıfırlama ve eksen merkezleme işlemlerinin daha hızlı gerçekleştirilmesine yardımcı olur.
- Dahili Hesap Makinesi: Operasyon sırasında gerekli matematiksel ve geometrik hesaplamaların doğrudan gösterge üzerinden yapılmasına imkan verir.
TEKNİK VE FONKSİYONEL ÖZELLİKLER
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ürün Tipi | Dijital Koordinat Okuma Sistemi (DRO) | Eksen Sayısı | 3 Eksen |
| Torna Eksenleri | X / Z / Z0 | Gösterge Tipi | Grafik LCD Ekran |
| Cetvel Seçeneği | Optik / Manyetik | Kullanım Alanı | Torna Tezgahları |
| Divizör İşlemi | Destekler | Radyüs Fonksiyonu | Destekler |
| Eğimli Delik Hesaplama | Destekler | Merkez Bulma | Destekler |
| Hesap Makinesi | Dahili | Uygulama Tipi | Talaşlı İmalat / Torna Operasyonları |
TORNA EKSEN TAKİBİ
GELİŞMİŞ İŞLEME VE HESAPLAMA FONKSİYONLARI
CETVEL SİSTEMİ SEÇENEKLERİ
3 EKSEN OPTİK CETVEL
Mikron düzeyinde yüksek ölçüm doğruluğu gerektiren hassas torna ve talaşlı imalat uygulamalarında kullanılmak üzere tercih edilebilir.
3 EKSEN MANYETİK CETVEL
Yağ, talaş, kesme sıvısı ve ağır sanayi şartlarının bulunduğu torna uygulamalarında dayanıklı ve temassız ölçüm alternatifi sunar.
NEDEN GDS LCD 3 EKSEN TORNA SİSTEMİNİ TERCİH ETMELİSİNİZ?
GDS LCD 3 Eksen Torna Dijital Ölçme Sistemi; torna tezgahının çap, boy ve yardımcı eksen hareketlerinin anlık ve hassas biçimde takip edilmesini sağlar. Grafik LCD arayüzü, geometrik hesaplamaların ve konum bilgilerinin operatör tarafından daha kolay anlaşılmasına yardımcı olur. Böylece parça ayar sürelerinin kısaltılmasına, operatör kaynaklı hataların azaltılmasına, imalat firesinin düşürülmesine ve tekrarlanabilir işleme kalitesinin artırılmasına katkı sağlar.
GDS TORNA DİJİTAL ÖLÇME SİSTEMİ SATIŞ, MONTAJ VE SERVİS
GDS LCD 3 eksen torna DRO, torna dijital gösterge, optik cetvel sistemi ve manyetik cetvel sistemi ihtiyaçlarınız için tezgahınıza uygun sistem konfigürasyonunu tercih edebilirsiniz. Torna tezgahları için dijital koordinat ölçme sistemi, lineer cetvel, dijital gösterge, montaj, teknik servis, bakım, tamir ve yedek parça desteği konusunda firmamızdan destek alabilirsiniz.
GDS LCD Torna Dijital Ölçme Sistemi (3 Eksen) Hakkında Detaylı Bilgi
GDS LCD Torna Dijital Ölçme Sistemi (3 Eksen)
GDS LCD Torna Dijital Ölçme Sistemi (3 Eksen), torna tezgahlarında eksen hareketlerinin ve konum bilgilerinin dijital olarak takip edilmesi amacıyla kullanılan ölçüm sistemidir. GDS dijital gösterge ünitesi ile tezgaha uygun lineer cetvellerin birlikte çalışması sayesinde hareket bilgileri LCD ekran üzerinden sayısal olarak görüntülenebilir.
Torna dijital sistem, özellikle universal ve manuel torna tezgahlarının dijital ölçüm altyapısıyla kullanılmasına yönelik bir çözümdür. Tezgahın yapısına ve çalışma koşullarına göre torna manyetik cetvel veya torna optik cetvel tercih edilebilir.
3 eksenli sistem yapısı sayesinde uygun şekilde yapılandırılan eksenlerden alınan ölçüm bilgileri aynı LCD gösterge ünitesi üzerinden takip edilebilir. Torna tezgahına uygun torna cetvel ölçülerinin belirlenmesi ise sistem seçiminde en önemli aşamalardan biridir.
GDS Dijital Torna Ölçme Sistemi
GDS dijital torna ölçme sistemi, torna tezgahının hareketli eksenlerine monte edilen lineer cetvellerden gelen konum bilgilerinin dijital gösterge ünitesinde görüntülenmesini sağlar.
Tezgah hareket ettiğinde ilgili torna cetvel sistemi doğrusal konum değişikliğini algılar. Elde edilen ölçüm bilgisi GDS LCD göstergeye aktarılır ve operatör eksen konumunu sayısal olarak takip edebilir.
Bu yapı sayesinde manuel torna tezgahlarına dijital konum ölçme özelliği kazandırılabilir.
Torna Dijital Sistem Nedir?
Torna dijital sistem, torna tezgahındaki doğrusal hareketlerin lineer cetveller yardımıyla ölçülerek dijital gösterge üzerinde görüntülenmesini sağlayan sistemdir.
Klasik manuel torna tezgahlarında operatör hareket miktarlarını mekanik tambur ve bölüntüler üzerinden takip edebilir. Dijital ölçüm sistemi kullanıldığında ise cetvelden gelen konum bilgisi doğrudan ekranda sayısal değer olarak görüntülenir.
Torna dijital ölçüm sistemi özellikle:
- Dış çap tornalama
- İç çap işleme
- Mil işleme
- Şaft üretimi
- Burç işleme
- Kademe tornalama
- Kanal açma
- Yedek parça imalatı
- Bakım ve revizyon işleri
gibi farklı talaşlı imalat uygulamalarında konum ve ölçü takibini destekleyebilir.
3 Eksen Torna Dijital Ölçme Sistemi
GDS LCD 3 eksen torna dijital sistem, uygun şekilde yapılandırılmış üç ölçüm kanalından gelen konum bilgilerinin aynı gösterge ünitesinde takip edilmesine yönelik kullanılabilir.
Torna tezgahlarının mekanik yapıları ve ölçülmek istenen hareketleri farklılık gösterebildiği için sistemde hangi eksenlerin takip edileceği uygulamaya göre belirlenmelidir.
Bu nedenle 3 eksen torna dijital sistem seçerken yalnızca gösterge ünitesine değil, tezgah üzerindeki hareket noktalarına ve kullanılacak torna cetvel ölçülerine de dikkat edilmelidir.

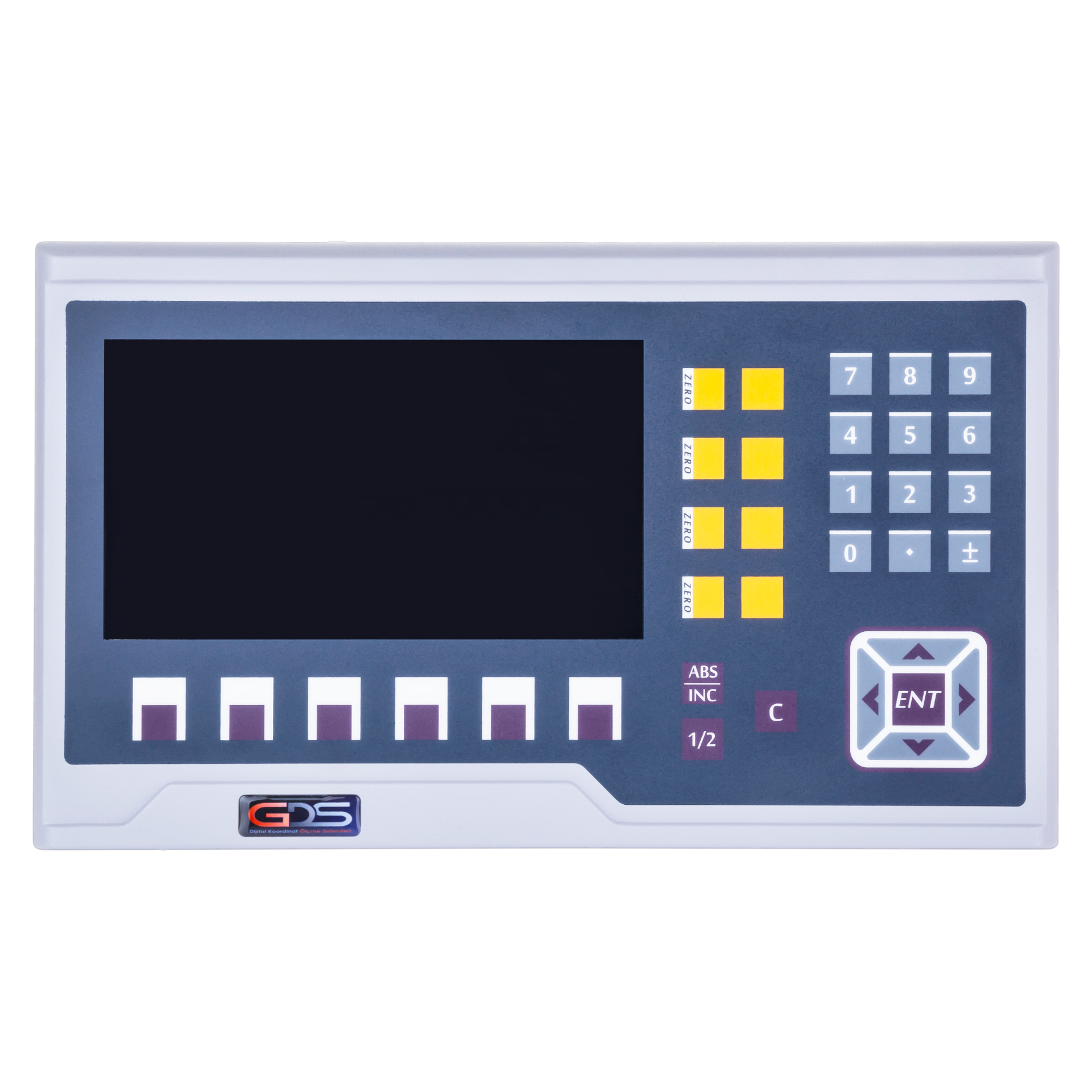

GDS LCD Dijital Gösterge
LCD teknolojili GDS dijital gösterge ünitesi, lineer cetveller tarafından ölçülen konum bilgilerinin operatöre görüntülenmesini sağlar.
Tezgaha monte edilen cetveller hareketi ölçerken, dijital gösterge ünitesi bu bilgilerin ekranda okunmasını sağlar. Böylece farklı ölçüm kanallarından gelen konum değerleri tek panel üzerinden takip edilebilir.
LCD ekran seçilirken gösterge ile kullanılacak cetvellerin sinyal, çözünürlük ve bağlantı özelliklerinin uyumlu olması önemlidir.
Torna Cetvel Nedir?
Torna cetvel, torna tezgahının hareketli bölümlerindeki doğrusal konum değişikliklerini ölçmek amacıyla kullanılan lineer ölçüm sistemidir.
Cetvel tarafından algılanan hareket bilgisi GDS dijital gösterge ünitesine aktarılır. Operatör böylece tezgahın hareket değerlerini ekran üzerinden takip edebilir.
Bir torna cetvel seçilirken:
- Tezgahın marka ve modeli
- Ölçülecek hareket mesafesi
- Cetvel ölçüm boyu
- Montaj alanı
- Cetvel çözünürlüğü
- Çıkış sinyali
- Gösterge bağlantısı
- Çalışma ortamı
gibi kriterler birlikte değerlendirilmelidir.
Özellikle uzun boy torna tezgahlarında kullanılacak torna cetvel ölçüm mesafesinin doğru belirlenmesi gerekir.
Torna Manyetik Cetvel
Torna manyetik cetvel, doğrusal hareketlerin manyetik ölçek ve okuyucu sensör yardımıyla algılandığı lineer ölçüm sistemidir.
Manyetik okuyucu, tezgah hareket ettikçe manyetik ölçek üzerindeki konum değişikliğini algılar ve ölçüm bilgisini dijital gösterge ünitesine aktarır.
Torna manyetik cetvel seçeneği özellikle montaj alanı ve çalışma ortamı nedeniyle manyetik ölçüm teknolojisinin uygun olduğu torna uygulamalarında değerlendirilebilir.
Manyetik cetvel seçiminde:
- Ölçüm mesafesi
- Çözünürlük
- Montaj alanı
- Okuyucu sensör özellikleri
- Sinyal tipi
- IP koruma sınıfı
- GDS gösterge uyumluluğu
kontrol edilmelidir.
Torna Optik Cetvel
Torna optik cetvel, torna tezgahındaki doğrusal hareketlerin optik okuma teknolojisi kullanılarak ölçülmesini sağlayan lineer cetvel sistemidir.
Tezgah hareket ettikçe optik okuyucu, cetvel içerisindeki ölçek üzerindeki konum değişikliğini algılar. Elde edilen ölçüm bilgisi GDS dijital gösterge ünitesine gönderilir.
Torna optik cetvel universal ve manuel torna tezgahlarının dijital ölçüm uygulamalarında kullanılabilir.
Doğru optik cetvel seçimi için ölçüm mesafesi, çözünürlük, fiziksel montaj alanı ve gösterge uyumluluğunun birlikte değerlendirilmesi gerekir.
Torna Manyetik Cetvel mi Torna Optik Cetvel mi?
Bir torna dijital sistem oluşturulurken kullanılabilecek temel lineer ölçüm seçeneklerinden ikisi manyetik ve optik cetvellerdir.
Torna manyetik cetvel, manyetik ölçüm teknolojisini kullanırken torna optik cetvel optik okuma prensibiyle çalışır.
Cetvel teknolojisi seçilirken:
- Tezgahın çalışma ortamı
- Yağ ve soğutma sıvısı koşulları
- Talaş yoğunluğu
- İstenen çözünürlük
- Hareket mesafesi
- Montaj için kullanılabilecek alan
- Gösterge uyumluluğu
dikkate alınmalıdır.
Her torna tezgahı için tek bir cetvel türünü tercih etmek yerine makinenin teknik özelliklerine ve kullanım koşullarına uygun sistem belirlenmelidir.
DR Dijital Sistem ve LCD Dijital Sistem
DR dijital sistem ve LCD dijital gösterge çözümleri, takım tezgahlarında lineer cetvellerden gelen konum bilgilerinin görüntülenmesine yönelik farklı gösterge seçeneklerini ifade eder.
GDS torna dijital sistemi seçilirken LCD veya DR gösterge modelinin özellikleri, eksen ihtiyacı ve kullanılacak cetvellerle uyumluluğu dikkate alınmalıdır.
Mevcut bir DR dijital sistem yerine farklı bir gösterge kullanılacaksa eski lineer cetvellerin yeni göstergeyle teknik uyumluluğu ayrıca kontrol edilmelidir.
Torna Dijital Sistemin Avantajları
GDS LCD torna dijital sistem, manuel torna tezgahlarında hareket ve konum değerlerinin sayısal olarak takip edilmesine yardımcı olur.
Dijital ölçüm sisteminin başlıca avantajları:
- Eksen konumlarının dijital olarak görüntülenmesi
- Ölçüm değerlerinin LCD ekrandan kolay okunması
- Manuel torna tezgahlarının dijital ölçüm sistemiyle kullanılabilmesi
- Farklı ölçülerde torna cetvel seçeneklerinin uygulanabilmesi
- Optik veya manyetik cetvel kullanılabilmesi
- Tekrarlı konumlandırma işlemlerinin desteklenmesi
- Parça işleme sırasında hareket değerlerinin takip edilebilmesi
olarak sıralanabilir.
Doğru torna cetvel ve GDS gösterge kombinasyonu, makinenin özelliklerine uygun bir dijital ölçüm sistemi oluşturulmasını sağlar.
GDS Torna Dijital Hangi Tezgahlarda Kullanılır?
GDS LCD torna dijital ölçüm sistemi teknik ve mekanik uyumluluk sağlandığında farklı manuel torna tezgahlarında kullanılabilir.
Başlıca uygulamalar:
- Universal torna tezgahları
- Ağır tip torna tezgahları
- Uzun boy torna tezgahları
- Büyük çap torna tezgahları
- Bakım torna tezgahları
- Manuel üretim tornaları
- Yedek parça imalatında kullanılan tornalar
Tezgaha dijital sistem uygulanmadan önce ölçülecek hareket mesafelerinin belirlenmesi ve uygun lineer cetvellerin seçilmesi gerekir.
Torna Dijital Fiyat
Torna dijital fiyat araştırması yapılırken sistemin yalnızca LCD gösterge ünitesinden oluşmadığı dikkate alınmalıdır. Komple sistemin fiyatı kullanılacak gösterge modeli ve cetvel konfigürasyonuna göre değişebilir.
Torna dijital fiyat üzerinde etkili olabilecek başlıca unsurlar:
- GDS dijital gösterge modeli
- Eksen sayısı
- Kullanılacak cetvel adedi
- Torna cetvel uzunlukları
- Torna manyetik cetvel tercihi
- Torna optik cetvel tercihi
- Cetvel çözünürlüğü
- Bağlantı ekipmanları
- Montaj gereksinimleri
- Sistem konfigürasyonu
Özellikle uzun boy torna tezgahlarında ihtiyaç duyulan cetvel ölçüm mesafesi daha farklı olabileceğinden torna dijital fiyat bilgisi de sistemin özelliklerine göre değişebilir.
Bu nedenle fiyat belirlenirken tezgahın marka-modeli ve ölçülmek istenen hareket mesafelerinin bilinmesi önemlidir.
GDS Torna Dijital Sistem Seçerken Nelere Dikkat Edilmelidir?
Uygun GDS dijital torna sistemi belirlenirken tezgahın teknik ve mekanik özellikleri birlikte değerlendirilmelidir.
Sistem seçiminde özellikle:
- Torna tezgahının marka ve modeli
- Ölçülecek eksenler
- Hareket mesafeleri
- Cetvel montaj alanları
- Optik veya manyetik cetvel tercihi
- İstenen çözünürlük
- Çalışma ortamı
- Gösterge ve cetvel uyumluluğu
dikkate alınmalıdır.
Mevcut bir tezgaha dijital sistem uygulanacaksa montaj öncesinde cetvel ölçülerinin doğru belirlenmesi önemlidir.
GDS LCD Torna Dijital Ölçme Sistemi (3 Eksen)
GDS LCD Torna Dijital Ölçme Sistemi (3 Eksen), manuel torna tezgahlarında hareket ve konum bilgilerinin dijital olarak takip edilmesine yönelik komple bir ölçüm çözümüdür.
GDS dijital LCD gösterge ünitesi ile uygun torna cetvel sistemleri birlikte kullanılarak tezgah hareketleri sayısal olarak görüntülenebilir. Makinenin yapısına ve çalışma koşullarına göre torna manyetik cetvel veya torna optik cetvel tercih edilebilir.
3 eksenli torna dijital sistem, farklı ölçüm noktalarının tek gösterge üzerinden takip edilmesine olanak sağlar. Alternatif DR dijital sistem seçenekleri değerlendirilirken ise gösterge fonksiyonları ve lineer cetvel uyumluluğu dikkate alınmalıdır.
Torna dijital fiyat bilgisi; gösterge modeli, cetvel türü, cetvel uzunlukları ve sistem konfigürasyonuna göre değişebileceğinden tezgaha uygun sistem üzerinden değerlendirilmelidir.
