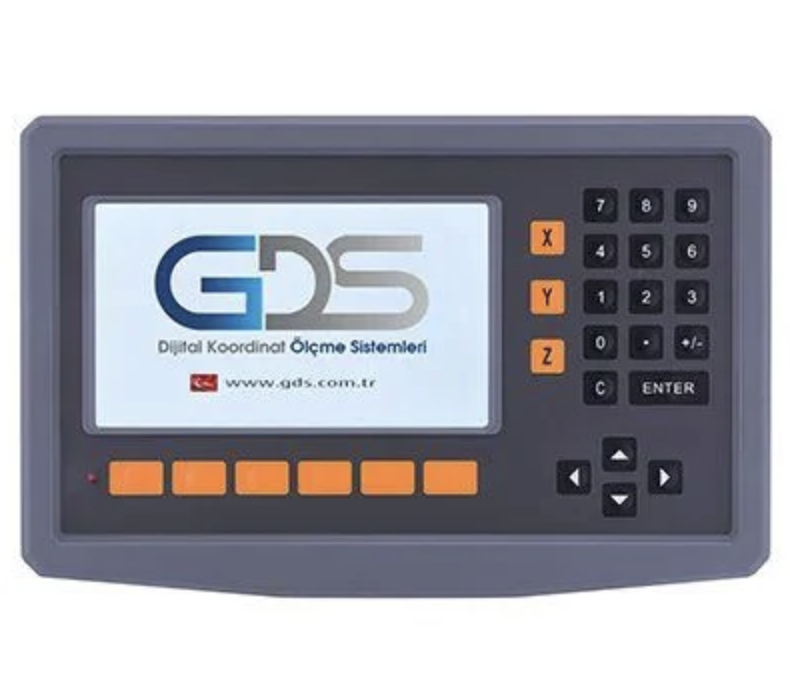

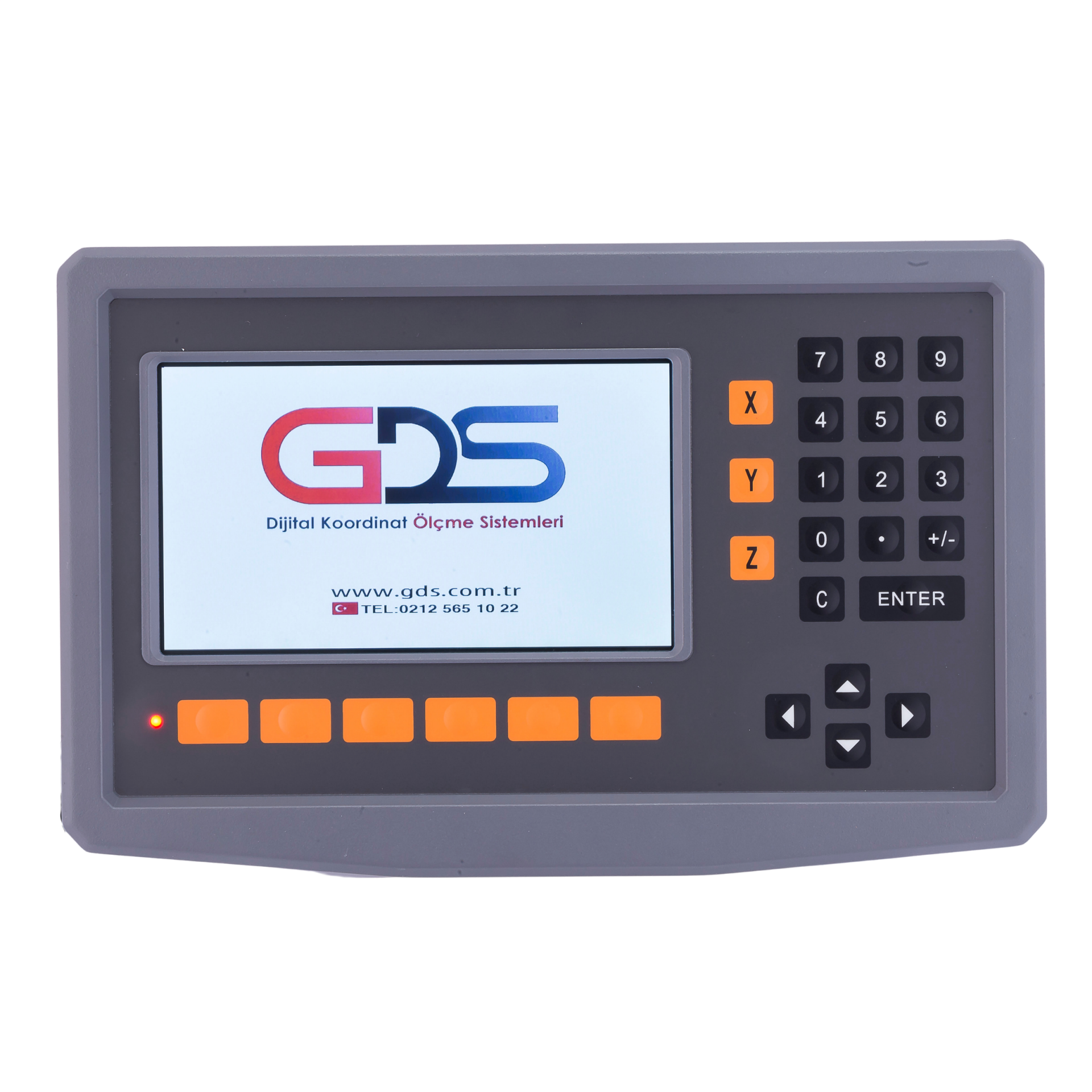

GDS LCD-M Gösterge Ünitesi

GDS LCD-M Gösterge Ünitesi, takım tezgahlarında lineer cetvellerden alınan konum bilgilerinin dijital olarak görüntülenmesine yönelik kullanılan GDS LCD gösterge çözümüdür. GDS dijital ölçme sisteminin ekran ünitesi olarak kullanılan LCD-M, eksen hareketlerinden alınan ölçüm değerlerinin operatör tarafından kolayca takip edilmesini sağlar.

LCD dijital gösterge teknolojisine sahip sistem; torna, freze ve farklı takım tezgahlarında uygun lineer cetvellerle birlikte kullanılabilir. Özellikle dijital konum takibi gerektiren uygulamalarda GDS ekran, tezgahın ölçüm sisteminin temel bileşenlerinden birini oluşturur.

GDS LCD-M Dijital Gösterge Nedir?

GDS LCD-M, takım tezgahlarının dijital ölçüm uygulamalarına yönelik geliştirilmiş bir GDS gösterge ünitesidir. Tezgaha monte edilen lineer cetveller hareket ve konum değişikliklerini ölçerken elde edilen bilgiler LCD ekran üzerinden görüntülenir.

Bu sistem sayesinde operatör, tezgah üzerindeki hareketleri mekanik bölüntülerin yanı sıra dijital ekran üzerinden sayısal olarak takip edebilir.

GDS LCD Dijital Ekran

GDS LCD gösterge ünitesi, lineer ölçüm sisteminden gelen konum bilgilerinin LCD ekran teknolojisiyle görüntülenmesini sağlar. Eksen hareketlerinin anlaşılır şekilde takip edilebilmesi, manuel takım tezgahlarının dijital ölçüm sistemiyle kullanılmasında önemli bir avantajdır.

LCD dijital sistem oluşturulurken yalnızca gösterge ünitesi değil, kullanılacak lineer cetvellerin ölçüm mesafesi, çözünürlüğü, sinyal yapısı ve bağlantı uyumluluğu da dikkate alınmalıdır.

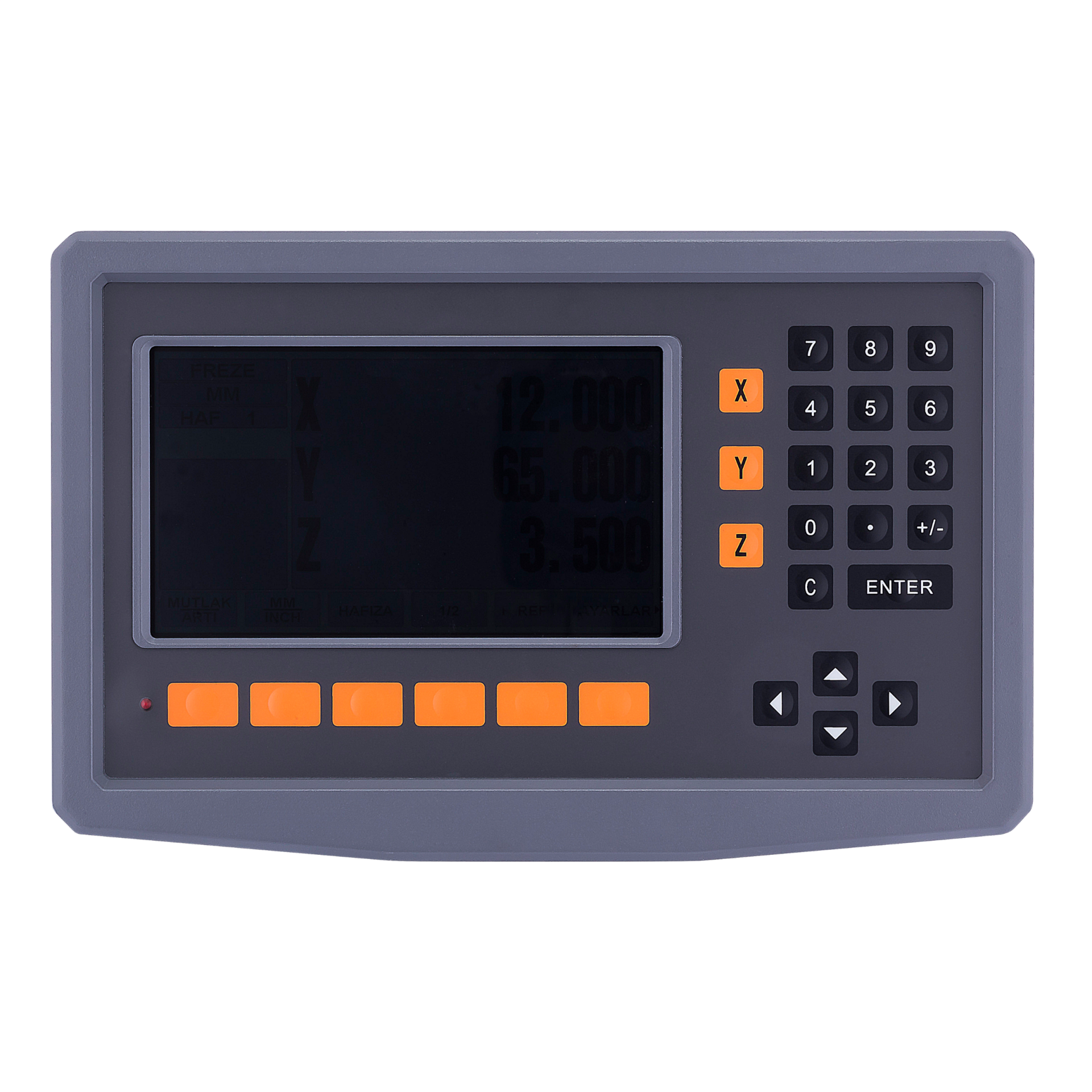

3 Eksen Dijital Ekran

3 eksen dijital ekran, üç farklı ölçüm kanalından alınan konum bilgilerinin aynı gösterge ünitesinde takip edilmesini sağlayan dijital ölçüm çözümüdür.

Üç eksenli ölçüm gerektiren uygulamalarda uygun GDS gösterge ve lineer cetvel kombinasyonu kullanılarak farklı hareket noktaları aynı ekran üzerinden takip edilebilir. Özellikle freze tezgahlarında X, Y ve Z eksenlerinin dijital olarak izlenmesi, 3 eksen dijital ekran sistemlerinin yaygın kullanım alanlarından biridir.

GDS 3M Gösterge Ekran

GDS 3M gösterge ekran araması yapan kullanıcılar genellikle üç eksenli bir dijital koordinat okuma sistemi aramaktadır. GDS ürün grubunda gösterge seçimi yapılırken ekran teknolojisinin yanı sıra ihtiyaç duyulan eksen sayısı ve kullanılacak lineer cetvellerin özellikleri birlikte değerlendirilmelidir.

GDS LCD-M ile GDS 3M gösterge ekran gibi farklı gösterge seçenekleri karşılaştırılırken tezgah türü, ölçüm ihtiyacı ve mevcut cetvel sisteminin teknik özellikleri dikkate alınmalıdır.

GDS Dijital Gösterge Nasıl Çalışır?

GDS dijital ölçüm sistemi, lineer cetveller ve dijital gösterge ünitesinin birlikte çalışmasına dayanır. Tezgah ekseni hareket ettiğinde lineer cetvel konum değişikliğini algılar ve ölçüm bilgisini GDS ekran ünitesine gönderir.

Gösterge ünitesi gelen ölçüm bilgisini operatörün takip edebileceği sayısal değerlere dönüştürür. Böylece eksen konumları doğrudan dijital ekran üzerinden izlenebilir.

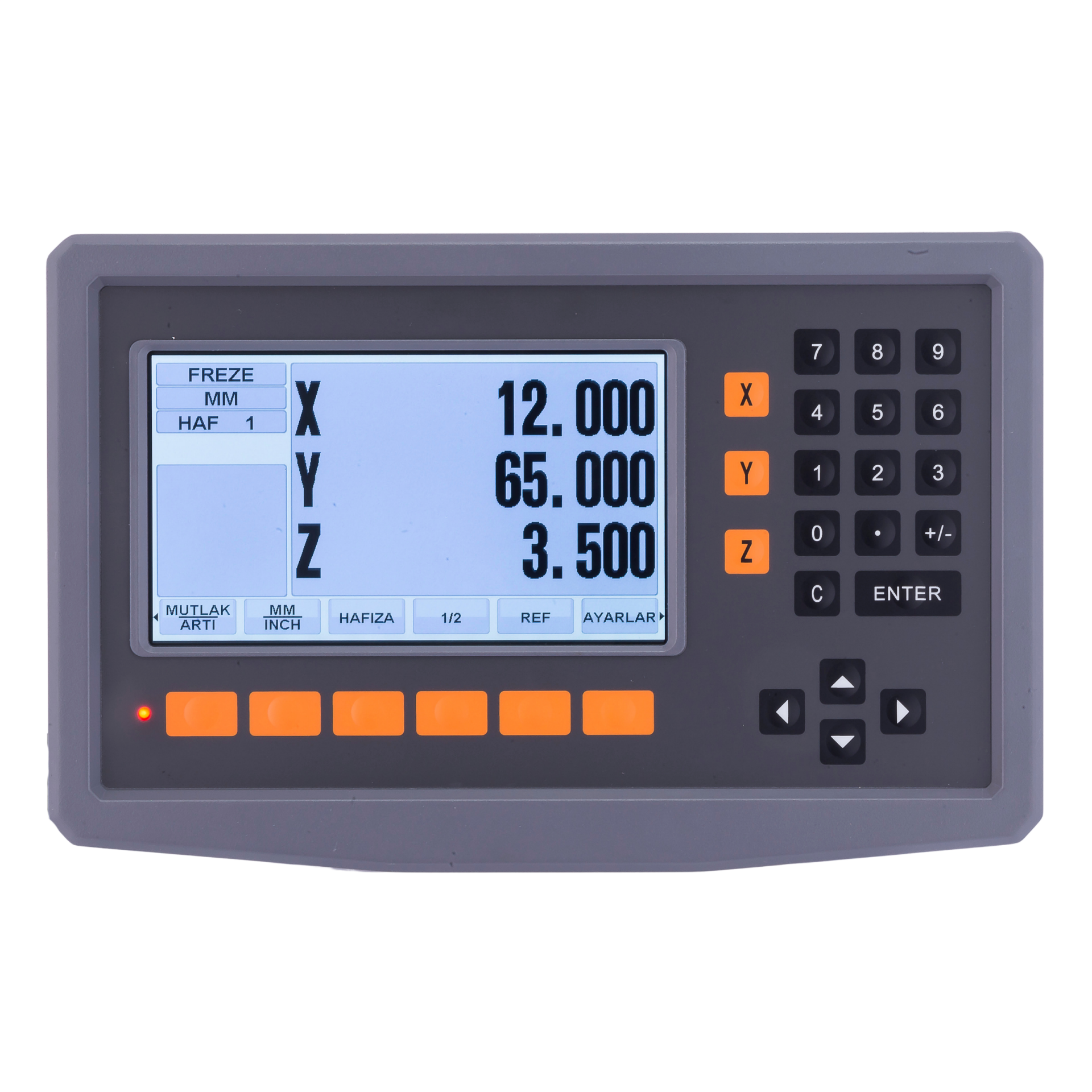

Freze Dijital Ekran

Freze dijital ekran, freze tezgahlarının hareketli eksenlerinden alınan konum bilgilerinin dijital olarak görüntülenmesini sağlar. Uygun lineer cetveller ve GDS LCD gösterge kullanılarak manuel freze tezgahlarına dijital ölçüm sistemi uygulanabilir.

Freze dijital ekran sistemi;

• Eksen konumlarının takibi
• Tabla hareketlerinin izlenmesi
• Parça konumlandırma
• Delik konumlandırma
• Kanal ve cep işleme
• Kalıp işleme
• Tekrarlı ölçüm ve konumlandırma

gibi farklı uygulamalarda operatörün ölçüm takibini destekleyebilir.

Torna Dijital Ekran

Torna dijital ekran, torna tezgahındaki doğrusal hareketlerden alınan konum bilgilerinin sayısal olarak görüntülenmesini sağlayan sistemdir.

Tezgaha uygun lineer cetveller ile GDS gösterge ünitesinin birlikte kullanılması sayesinde operatör hareket değerlerini dijital ekran üzerinden takip edebilir. Torna tezgahında kullanılacak gösterge seçilirken ihtiyaç duyulan ölçüm kanalı sayısı ve cetvel özellikleri dikkate alınmalıdır.

GDS LCD sistemler universal, manuel ve farklı tip torna tezgahlarının dijital ölçüm uygulamalarında tezgahın teknik uyumluluğuna göre değerlendirilebilir.

GDS LCD-M ve Lineer Cetvel Sistemi

GDS LCD-M gösterge ünitesi, dijital ölçüm sisteminde lineer cetvellerden gelen bilgilerin görüntülenmesini sağlar. Asıl doğrusal hareket ölçümü tezgaha monte edilen cetvel ve okuyucu sistemi tarafından gerçekleştirilir.

Lineer cetvel seçilirken:

• Ölçüm mesafesi
• Cetvel çözünürlüğü
• Çıkış sinyali
• Bağlantı özellikleri
• Montaj alanı
• Tezgah çalışma ortamı
• GDS gösterge uyumluluğu

dikkate alınmalıdır.

Mevcut bir sistemde yalnızca GDS ekran değiştirilecekse mevcut cetvellerin yeni göstergeyle teknik uyumluluğu ayrıca kontrol edilmelidir.

Optik ve Manyetik Cetvel ile LCD Dijital Sistem

Bir LCD dijital ölçüm sistemi oluşturulurken tezgahın özelliklerine göre uygun optik veya manyetik lineer cetvel teknolojisi değerlendirilebilir.

Optik cetveller doğrusal hareketi optik okuma yöntemiyle, manyetik cetveller ise manyetik ölçek ve okuyucu sensör yardımıyla algılar. Hangi teknolojinin kullanılacağına karar verilirken tezgahın çalışma ortamı, montaj alanı, ölçüm mesafesi ve ihtiyaç duyulan çözünürlük dikkate alınmalıdır.

Cetvel teknolojisinden bağımsız olarak kullanılacak sistemin GDS LCD göstergeyle teknik uyumluluğu kontrol edilmelidir.

GDS LCD-M Hangi Tezgahlarda Kullanılır?

GDS dijital ölçme sistemleri uygun gösterge ve lineer cetvel konfigürasyonuyla farklı takım tezgahlarında kullanılabilir.

Başlıca uygulama alanları:

• Freze tezgahları
• Torna tezgahları
• Borverk tezgahları
• Taşlama tezgahları
• Erezyon tezgahları
• Özel amaçlı makineler

Tezgahın yapısına göre ihtiyaç duyulan ölçüm kanalı sayısı, cetvel uzunluğu ve sistem konfigürasyonu değişebilir.

GDS LCD ile DR Gösterge Arasındaki Fark

GDS LCD ve DR gösterge seçenekleri GDS dijital ölçüm sistemlerinde farklı ürün arayışlarına hitap eder. LCD-M ürünü aranırken özellikle LCD ekran teknolojisi ön plana çıkarken DR gösterge modellerinde model ve eksen yapısına göre farklı seçenekler bulunabilir.

Bu nedenle DR gösterge ile LCD dijital sistem arasında seçim yapılırken yalnızca ekran ismine göre değil, tezgahın ihtiyaç duyduğu eksen sayısı, kullanılacak cetveller ve gerekli fonksiyonlar üzerinden değerlendirme yapılmalıdır.

GDS LCD Dijital Sistemin Avantajları

GDS LCD-M, takım tezgahlarında eksen konumlarının dijital olarak takip edilmesine yönelik bir gösterge çözümüdür.

Başlıca avantajları:

• Konum bilgilerinin LCD ekran üzerinden takip edilmesi
• Manuel takım tezgahlarında dijital ölçüm imkanı
• Torna ve freze uygulamalarında kullanılabilme
• Farklı lineer cetvel ölçülerine göre sistem oluşturabilme
• Ölçüm değerlerinin sayısal olarak görüntülenmesi
• Tezgahın ihtiyacına göre dijital ölçüm sistemi oluşturulabilmesi
• Operatörün eksen hareketlerini kolay takip edebilmesi

Doğru lineer cetvel ve GDS gösterge kombinasyonu kullanıldığında tezgahın ölçüm ihtiyacına uygun bir dijital sistem oluşturulabilir.

GDS Dijital Ekran Seçerken Nelere Dikkat Edilmeli?

Doğru dijital ekran seçiminde gösterge ünitesi ve lineer cetveller birlikte değerlendirilmelidir.

Özellikle:

• Kullanılacak takım tezgahı
• İhtiyaç duyulan eksen sayısı
• Lineer cetvel tipi
• Cetvel ölçüm uzunluğu
• Ölçüm çözünürlüğü
• Sinyal özellikleri
• Bağlantı uyumluluğu
• Kullanım ortamı

kontrol edilmelidir.

Bu kriterlere göre seçilen GDS ekran, tezgahın dijital ölçüm altyapısının doğru şekilde oluşturulmasına yardımcı olur.

GDS LCD-M Gösterge Ünitesi

GDS LCD-M Gösterge Ünitesi, takım tezgahlarında lineer cetvellerden gelen konum bilgilerinin görüntülenmesine yönelik kullanılan LCD dijital gösterge çözümüdür.

GDS dijital ölçme sisteminin ekran ünitesi olarak kullanılan LCD-M, uygun lineer cetvellerle birlikte torna dijital ekran ve freze dijital ekran uygulamalarında değerlendirilebilir. Üç ölçüm kanalına ihtiyaç duyulan uygulamalarda ise sistemin eksen yapısı ve teknik konfigürasyonu doğrulanarak 3 eksen dijital ekran ihtiyacına uygunluğu belirlenmelidir.

GDS LCD gösterge seçilirken tezgah türü, cetvel özellikleri, ölçüm ihtiyacı ve sistem uyumluluğunun birlikte değerlendirilmesi doğru dijital ölçüm sisteminin oluşturulmasını sağlar.
