GDS 3 EKSEN EREZYON DİJİTAL ÖLÇME SİSTEMİ
Dalma Erezyon Tezgahları İçin 3 Eksen Hassas Ölçüm Sistemi
GDS 3 Eksen Erezyon Dijital Ölçme Sistemi (DRO), dalma erezyon (EDM) tezgahlarında mikron düzeyinde hassas konumlandırma ve 3 eksenli koordinat takibi sağlamak için geliştirilmiştir. 3 eksen optik veya manyetik cetvel seçenekleriyle çalışan dijital gösterge sistemi; tabla hareketleri, elektrot konumu ve Z ekseni derinliğinin anlık olarak izlenmesine yardımcı olur. Kalıp imalatı ve hassas parça üretiminde sıfırlama, merkezleme ve koordinat işlemlerinin daha kontrollü gerçekleştirilmesini sağlar.
3 Eksen Konum Takibi
X, Y ve Z eksen hareketlerinin anlık ve hassas biçimde izlenmesini sağlar.
Optik / Manyetik Cetvel
Hassas optik cetvel veya erezyon yağı, nem ve toz bulunan ortamlara uygun IP67 manyetik cetvel seçenekleri.
Elektrot Derinlik Takibi
Z ekseni üzerindeki elektrot hareketi ve işleme derinliğinin kontrollü biçimde takip edilmesine yardımcı olur.
Kalıpçılık ve Hassas İmalat
Kalıp, elektrot ve hassas parça üretiminde üç eksenli dijital koordinat kontrolü sağlar.
ÖNE ÇIKAN SİSTEM ÖZELLİKLERİ
- 3 Eksen Dijital Ölçüm: Dalma erezyon tezgahındaki X, Y ve Z eksen hareketlerinin anlık ve hassas biçimde takip edilmesini sağlar.
- Optik Cetvel Seçeneği: Mikron seviyesinde yüksek ölçüm doğruluğu gerektiren hassas EDM ve kalıpçılık uygulamalarında kullanılabilir.
- IP67 Manyetik Cetvel Seçeneği: Erezyon yağı, nem, toz ve zorlu sanayi koşullarının bulunduğu ortamlarda yüksek koruma sağlayan ölçüm alternatifi sunar.
- Divizör İşlemi (PCD): Dairesel hatlarda eşit aralıklı delik ve elektrot konumlandırma hesaplamalarının gerçekleştirilmesini kolaylaştırır.
- Yay Açma / Radyüs Fonksiyonu: Kavisli ve dairesel form işleme operasyonlarında ihtiyaç duyulan geometrik hesaplamalara yardımcı olur.
- Sıralı Eğimli Delik Hesaplama: Açı ve eğim içeren koordinat dizilimlerinin otomatik olarak hesaplanmasını sağlar.
- Merkez Bulma: Elektrot ve iş parçasının sıfırlanması ile parça merkezinin üç eksende daha hızlı belirlenmesine yardımcı olur.
- Entegre Hesap Makinesi: Matematiksel ve geometrik hesaplamaların doğrudan dijital gösterge üzerinden yapılmasına imkan verir.
- Z Eksen Derinlik Takibi: Elektrot derinliğinin ve dikey eksen hareketinin hassas şekilde izlenmesini kolaylaştırır.
TEKNİK VE FONKSİYONEL ÖZELLİKLER
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ürün Tipi | Dijital Koordinat Okuma Sistemi (DRO) | Eksen Sayısı | 3 Eksen |
| Eksenler | X / Y / Z | Cetvel Seçeneği | Optik / Manyetik |
| Kullanım Alanı | Dalma Erezyon / EDM | Manyetik Cetvel Koruması | IP67 |
| Divizör / PCD | Destekler | Radyüs Fonksiyonu | Destekler |
| Eğimli Koordinat Hesabı | Destekler | Merkez Bulma | Destekler |
| Hesap Makinesi | Entegre | Uygulama Tipi | Kalıpçılık / Hassas Parça İmalatı |
3 EKSEN EREZYON KOORDİNAT TAKİBİ
EREZYON OPERASYONLARINDA ÖLÇÜM VE KONUMLANDIRMA
GELİŞMİŞ İŞLEME VE HESAPLAMA FONKSİYONLARI
CETVEL SİSTEMİ SEÇENEKLERİ
3 EKSEN OPTİK CETVEL
Mikron seviyesinde yüksek ölçüm doğruluğu gerektiren dalma erezyon, kalıp imalatı ve hassas koordinat uygulamalarında tercih edilebilir.
3 EKSEN MANYETİK CETVEL
IP67 koruma yapısı sayesinde erezyon yağı, nem, toz ve zorlu çalışma şartlarının bulunduğu uygulamalarda dayanıklı ve temassız ölçüm alternatifi sunar.
GDS 3 EKSEN EREZYON DRO AVANTAJLARI
NEDEN GDS 3 EKSEN EREZYON SİSTEMİNİ TERCİH ETMELİSİNİZ?
Hassas kalıpçılık ve dalma erezyon operasyonlarında X, Y ve Z eksenlerinin birlikte takip edilebilmesi iş parçası ve elektrot konumlandırmasının daha kontrollü yapılmasına yardımcı olur. GDS 3 Eksen Erezyon Dijital Ölçme Sistemi, tabla koordinatlarının yanı sıra elektrot derinliğinin de anlık olarak izlenmesini sağlar. Bu yapı; parça sıfırlama ve merkezleme sürelerinin kısaltılmasına, operatör kaynaklı hataların azaltılmasına, fire riskinin düşürülmesine ve tekrarlanabilir işleme kalitesinin artırılmasına katkı sağlar.
GDS EREZYON DİJİTAL ÖLÇME SİSTEMİ SATIŞ, MONTAJ VE SERVİS
GDS 3 eksen erezyon DRO, dalma erezyon dijital gösterge, EDM dijital ölçme sistemi, optik lineer cetvel ve manyetik lineer cetvel ihtiyaçlarınız için tezgahınıza uygun sistem konfigürasyonunu tercih edebilirsiniz. Erezyon tezgahları için dijital koordinat ölçme sistemi, cetvel tedariği, montaj, teknik servis, bakım, tamir ve yedek parça desteği konusunda firmamızdan destek alabilirsiniz.
GDS Erezyon Dijital Ölçme Sistemi (3 Eksen) Hakkında Detaylı Bilgi
GDS Erezyon Dijital Ölçme Sistemi (3 Eksen)
GDS Erezyon Dijital Ölçme Sistemi (3 Eksen), erezyon tezgahlarında üç farklı eksendeki doğrusal hareketlerin ölçülmesi ve konum değerlerinin dijital olarak takip edilmesi amacıyla kullanılan profesyonel bir ölçüm çözümüdür. GDS dijital gösterge ünitesi ile uygun lineer cetvellerin birlikte kullanılması sayesinde X, Y ve Z eksenlerindeki hareketler elektronik olarak ölçülerek operatöre sayısal konum bilgisi olarak aktarılabilir.
3 eksenli erezyon dijital sistem, özellikle dalma erezyon (EDM) ve hassas konum takibi gerektiren uygulamalarda kullanılabilir. Tezgahın yapısına, çalışma ortamına ve ölçüm ihtiyacına göre erezyon manyetik cetvel veya erezyon optik cetvel seçenekleriyle sistem yapılandırılabilir.
GDS 3 Eksen Erezyon Dijital Sistem Nedir?
3 eksen GDS dijital erezyon sistemi, tezgahın üç doğrusal hareketinin ayrı lineer cetveller aracılığıyla ölçülmesini ve elde edilen konum bilgilerinin dijital gösterge üzerinden takip edilmesini sağlar.
Her eksene uygun bir erezyon cetvel monte edilir. Tezgah hareket ettikçe cetvel üzerindeki konum değişiklikleri okuyucu sensör tarafından algılanır ve elektronik ölçüm sinyali dijital göstergeye aktarılır.
Böylece operatör üç eksenin konum değerlerini tek bir dijital sistem üzerinden takip edebilir.
3 Eksen Erezyon Dijital Sistem Nasıl Çalışır?
Erezyon dijital sistem, tezgahın mekanik hareketlerinin lineer ölçüm teknolojisi kullanılarak elektronik konum bilgisine dönüştürülmesi prensibiyle çalışır.
3 eksenli sistemde genel çalışma sırası şöyledir:
- Ölçülmek istenen üç eksene uygun lineer cetveller monte edilir.
- X eksenindeki hareket birinci cetvel tarafından ölçülür.
- Y eksenindeki hareket ikinci cetvel tarafından ölçülür.
- Z eksenindeki hareket üçüncü cetvel tarafından ölçülür.
- Üç cetvelden gelen ölçüm sinyalleri dijital göstergeye aktarılır.
- X, Y ve Z eksenlerinin konum değerleri ekranda ayrı ayrı görüntülenir.
Bu yapı sayesinde üç doğrusal hareketin aynı GDS dijital ölçme sistemi üzerinden takip edilmesi mümkün olur.
X, Y ve Z Eksenlerinde Dijital Ölçüm
3 eksen erezyon dijital sistemin önemli avantajlarından biri, tezgahın üç temel doğrusal hareketinin aynı sistem içerisinde takip edilebilmesidir.
X ve Y eksenleri iş parçası üzerindeki yatay konumlandırma hareketlerinin takip edilmesinde kullanılabilirken Z ekseni özellikle elektrotun dikey hareketinin ve işleme derinliğinin takip edilmesi açısından önem taşır.
Bu nedenle 3 eksenli sistem seçilirken her eksenin hareket mesafesi ayrı ayrı ölçülmeli ve her hareket için uygun erezyon cetvel belirlenmelidir.

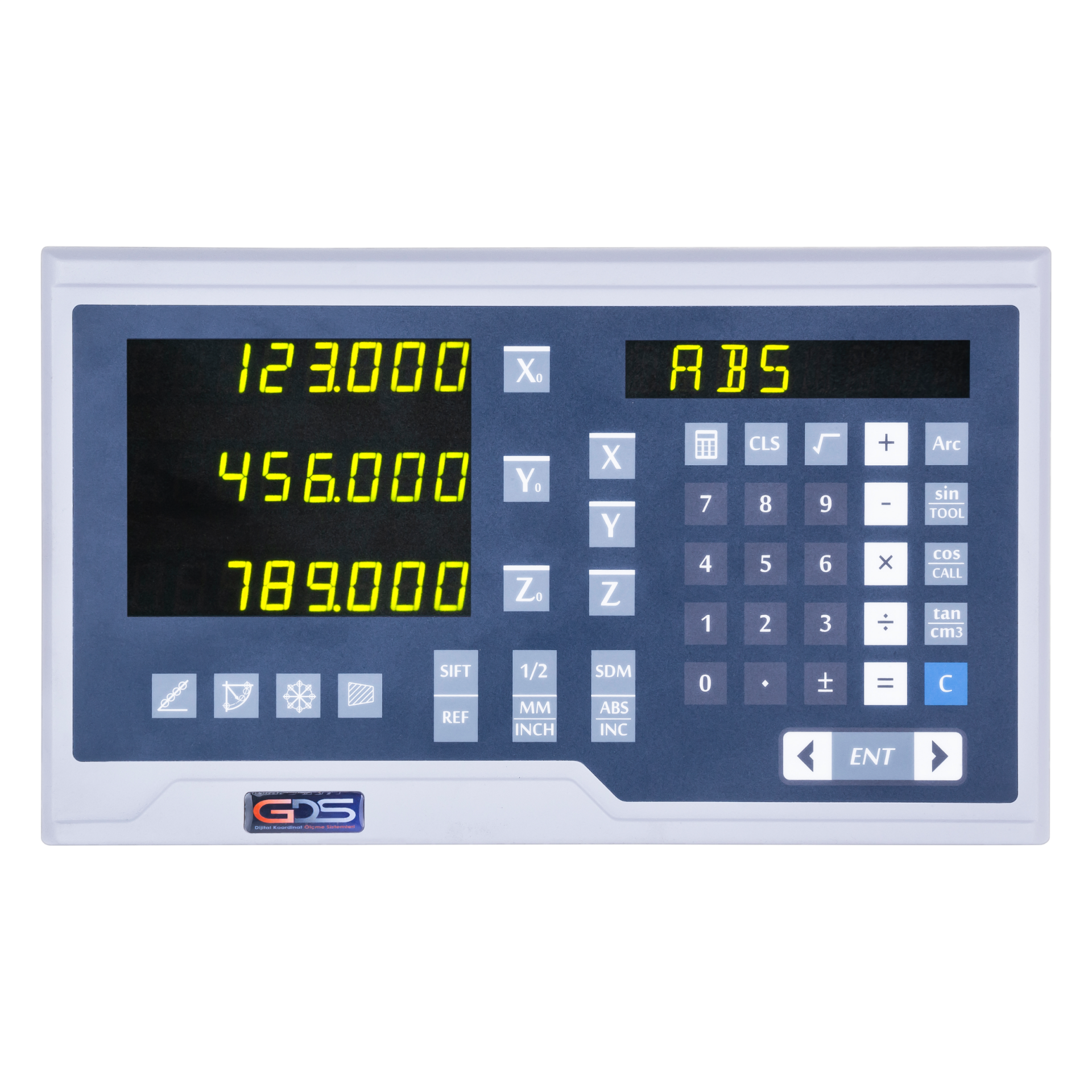

GDS DR-3E Erezyon Dijital Gösterge
Erezyon uygulamalarında DR dijital sistem araştırılırken GDS DR-3E dijital gösterge ünitesi öne çıkan seçeneklerden biridir. DR-3E, özellikle dalma erezyon (EDM) tezgahları için geliştirilen dijital koordinat okuma ekranıdır.
DR-3E sisteminin erezyon uygulamalarında önemli özelliklerinden biri Z eksen röle çıkış kontrolüdür. Bu özellik, dalma erezyon tezgahlarında Z eksenindeki derinlik kontrolünün yönetilmesine yönelik kullanılabilir.
Ayrıca uygun incremental manyetik ve optik ölçme cetvelleriyle birlikte çalışabilen yapı sayesinde farklı tezgah ve cetvel konfigürasyonlarına göre DR dijital sistem oluşturulabilir.
Erezyon Cetvel Nedir?
Erezyon cetvel, erezyon tezgahındaki doğrusal hareketlerin ölçülmesini sağlayan lineer konum ölçme sistemidir. Tezgah ekseni hareket ettikçe cetvel ve okuyucu sensör arasındaki konum değişikliği ölçülerek elektronik sinyale dönüştürülür.
3 eksenli sistemde üç farklı eksen takip edildiğinden genel olarak üç ayrı lineer cetvel kullanılır.
Her eksenin hareket mesafesi farklı olabileceği için kullanılacak cetveller de aynı uzunlukta olmak zorunda değildir. X, Y ve Z eksenleri için uygun ölçüm uzunluğu ayrı ayrı belirlenmelidir.
Erezyon Manyetik Cetvel
Erezyon manyetik cetvel, doğrusal hareketlerin manyetik okuma teknolojisiyle ölçülmesini sağlayan lineer cetvel sistemidir. Manyetik ölçek ile okuyucu sensör arasındaki konum değişikliği algılanarak hareket bilgisi elektronik ölçüm sinyaline dönüştürülür.
Manyetik cetveller, özellikle atölye ortamının çalışma koşullarının dikkate alınması gereken uygulamalarda değerlendirilebilir.
3 eksen erezyon dijital sistem oluşturulurken X, Y ve Z eksenleri için uygun ölçüm uzunluklarında manyetik cetveller seçilebilir.

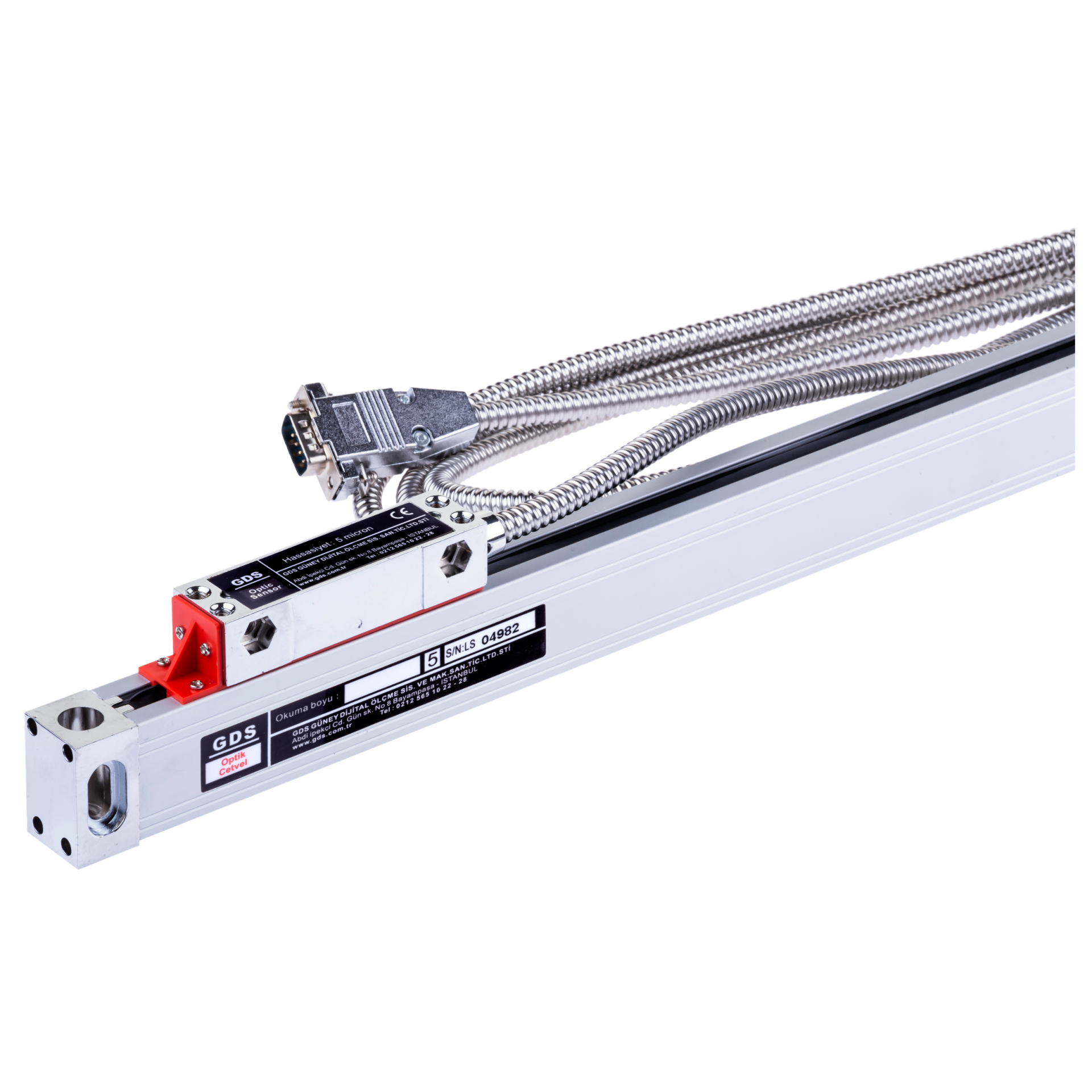

Erezyon Optik Cetvel
Erezyon optik cetvel, doğrusal konum değişikliklerinin optik okuma teknolojisiyle ölçülmesini sağlayan lineer ölçüm sistemidir.
Optik cetvel üzerindeki konum değişikliği okuyucu sensör tarafından algılanır ve elde edilen sinyal uyumlu dijital gösterge ünitesine aktarılır.
GDS optik lineer cetvel çözümleri erezyon dahil farklı takım tezgahlarında kullanılabilir. Erezyon optik cetvel seçilirken ölçüm uzunluğu, çözünürlük, montaj alanı ve gösterge uyumluluğu birlikte değerlendirilmelidir.
Erezyon Manyetik Cetvel mi Optik Cetvel mi?
3 eksen erezyon dijital sistem oluşturulurken en önemli kararlardan biri kullanılacak lineer cetvel teknolojisidir.
Erezyon manyetik cetvel ve erezyon optik cetvel doğrusal konum ölçümü için kullanılabilir ancak ölçüm teknolojileri ve yapıları farklıdır.
Seçim sırasında:
- Erezyon tezgahının tipi
- X, Y ve Z hareket mesafeleri
- Çalışma ortamı
- İstenen çözünürlük
- Ölçüm hassasiyeti ihtiyacı
- Montaj alanları
- Cetvel ve sensör yapısı
- Çıkış sinyali
- Dijital gösterge uyumluluğu
birlikte değerlendirilmelidir. Böylece tezgahın çalışma şartlarına uygun dijital ölçüm sistemi oluşturulabilir.
DR Dijital Sistem Nedir?
DR dijital sistem, lineer cetveller tarafından ölçülen konum bilgilerinin GDS DR serisi dijital gösterge üzerinden görüntülenmesine yönelik oluşturulan dijital koordinat ölçme sistemidir.
Erezyon tezgahlarında kullanılacak DR sisteminde eksen sayısı özellikle önemlidir. Üç eksenin takip edilmesi gereken uygulamalarda gösterge ve cetvel konfigürasyonunun buna uygun olarak oluşturulması gerekir.
Özellikle dalma erezyon uygulamalarında kullanılacak DR dijital sistem için Z ekseniyle ilgili kontrol gereksinimleri de dikkate alınmalıdır.
GDS Dijital Gösterge ile Lineer Cetveller Nasıl Çalışır?
GDS dijital gösterge, lineer cetvellerden gelen elektronik konum bilgilerini operatörün okuyabileceği sayısal değerlere dönüştürür.

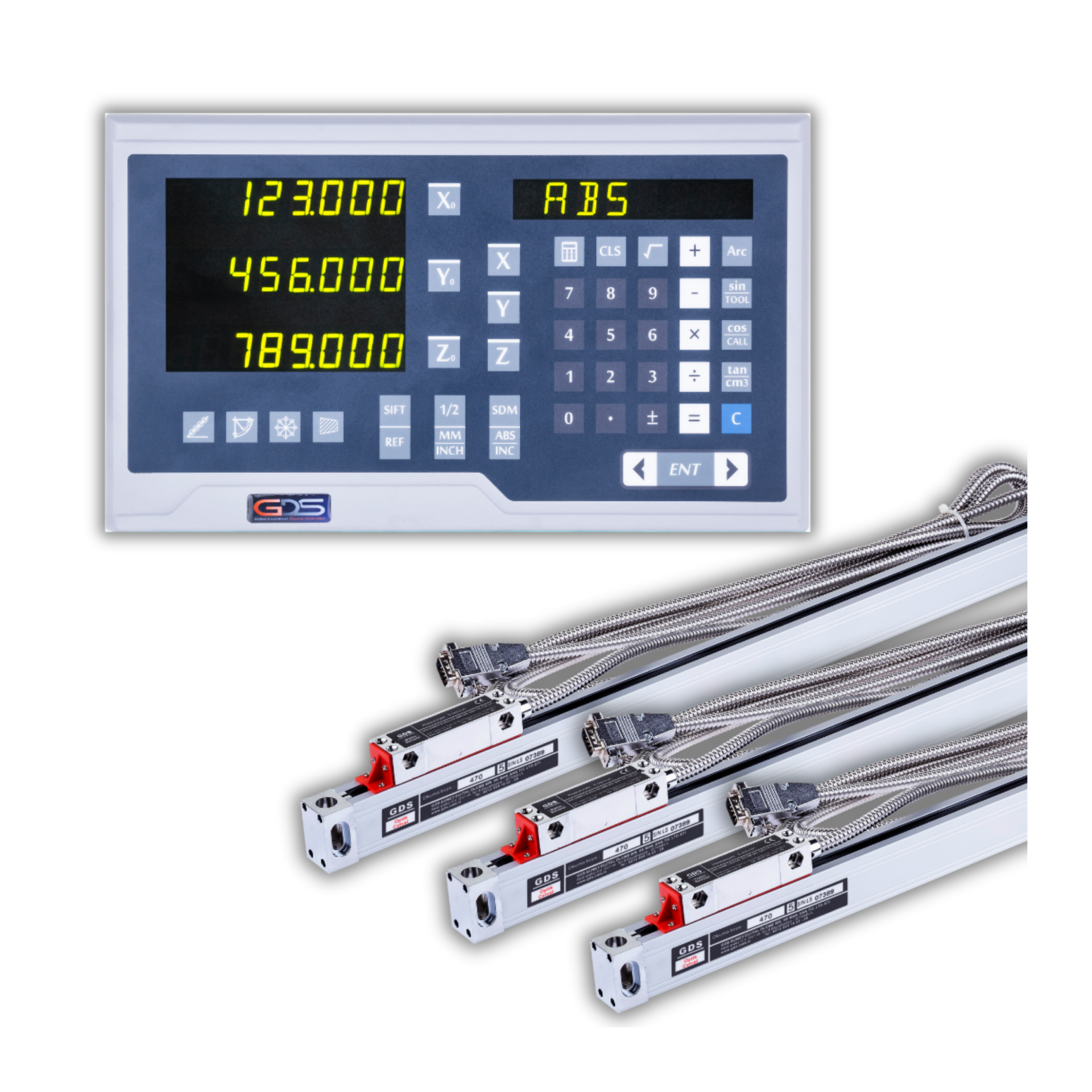

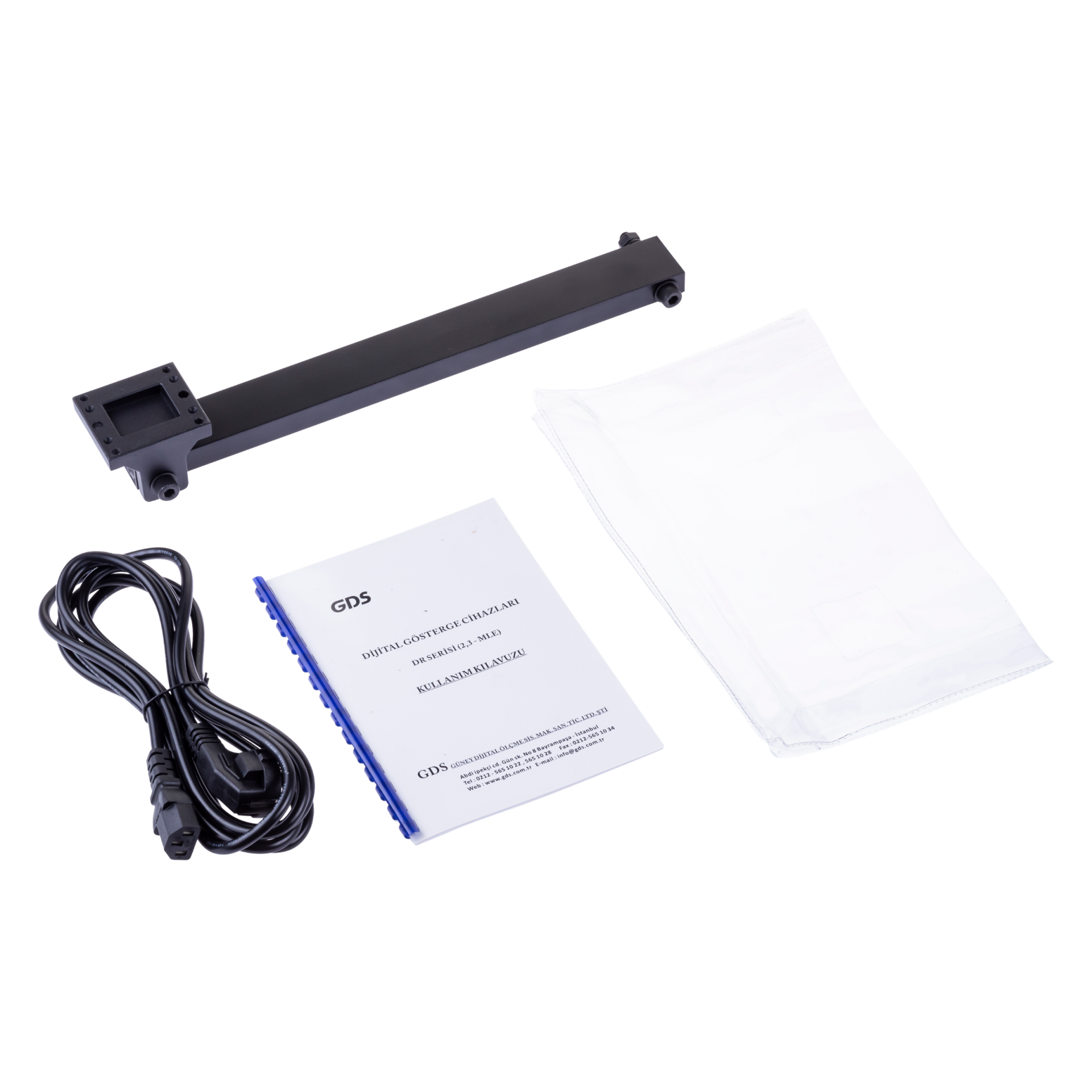

3 eksenli sistem genel olarak:
- 3 eksen dijital gösterge ünitesi
- X ekseni lineer cetveli
- Y ekseni lineer cetveli
- Z ekseni lineer cetveli
- Okuyucu sensörler

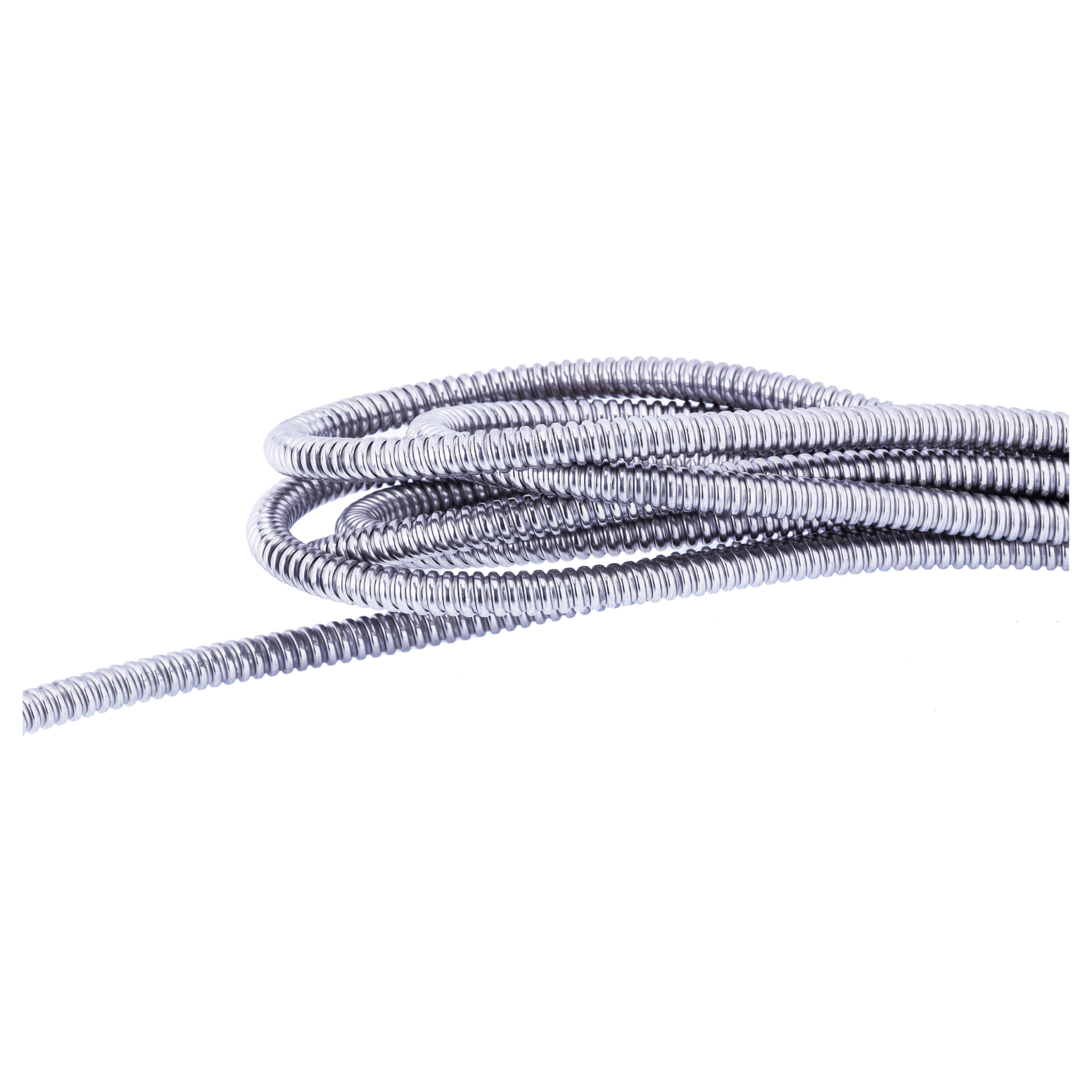

- Bağlantı kabloları

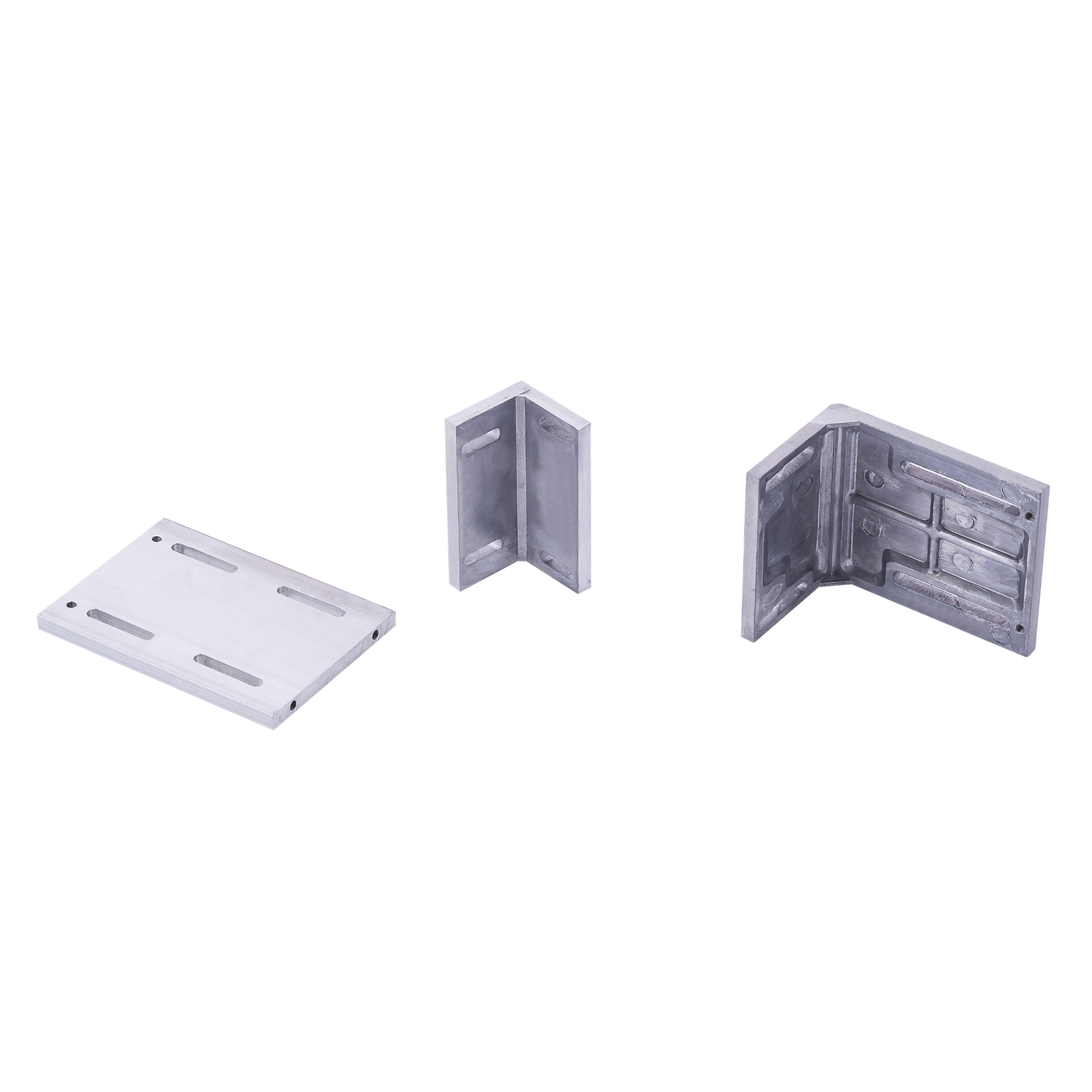

- Montaj aparatları
gibi temel bileşenlerle yapılandırılabilir. Cetveller ile dijital gösterge arasında sinyal, çözünürlük ve bağlantı uyumluluğunun sağlanması sistemin doğru çalışması açısından önemlidir.
Erezyon Tezgahına 3 Eksen Dijital Sistem Uygulaması
Mevcut bir erezyon tezgahına dijital ölçme sistemi uygulanırken ilk olarak ölçülecek eksenler ve gerçek hareket mesafeleri belirlenmelidir.
3 eksen sistemde X, Y ve Z hareketleri ayrı ayrı değerlendirilir. Her eksen için uygun ölçüm uzunluğuna sahip erezyon cetvel seçildikten sonra cetvellerin montaj konumları belirlenir.
Montaj tamamlandığında cetveller tarafından algılanan hareketler dijital göstergeye aktarılır ve üç eksenin konumu sayısal olarak takip edilebilir.
2 Eksen ile 3 Eksen Erezyon Dijital Sistem Arasındaki Fark
2 eksen ve 3 eksen erezyon dijital sistem arasındaki temel fark dijital olarak ölçülen hareket sayısıdır.
2 eksenli sistem iki doğrusal hareketi takip ederken 3 eksenli sistem üçüncü bir eksenin de ölçüm sistemine dahil edilmesini sağlar.
Özellikle Z eksenindeki hareketin ve derinlik bilgisinin takip edilmesinin önemli olduğu erezyon uygulamalarında 3 eksenli yapı avantaj sağlayabilir.
Ancak ihtiyaç duyulan eksen sayısı tezgahın mekanik yapısına ve gerçekleştirilecek işleme göre belirlenmelidir.
3 Eksen Erezyon Dijital Sistemin Avantajları
3 eksen GDS dijital ölçme sistemi, üç farklı hareketin aynı dijital gösterge üzerinden takip edilmesini sağlar.
Sistem;
- X, Y ve Z konumlarının dijital takibini
- Üç eksendeki doğrusal hareketlerin ölçülmesini
- Konum değerlerinin sayısal görüntülenmesini
- Konvansiyonel erezyon tezgahlarının dijital ölçüm sistemiyle desteklenmesini
- Her eksen için uygun ölçüm uzunluğunda cetvel kullanılmasını
- Optik veya manyetik cetvel seçeneklerinin değerlendirilmesini
sağlayabilir. Doğru ölçüm için cetvel seçiminin yanı sıra montaj kalitesi ve tezgahın mekanik durumu da dikkate alınmalıdır.
GDS Erezyon Dijital Sistem Nerelerde Kullanılır?
3 eksen erezyon dijital sistem, özellikle birden fazla doğrusal hareketin takip edilmesi gereken erezyon ve özel makine uygulamalarında değerlendirilebilir.
Başlıca kullanım alanları:
- Dalma erezyon (EDM) tezgahları
- Konvansiyonel erezyon makineleri
- Kalıp işleme uygulamaları
- Revizyon yapılan erezyon tezgahları
- Özel amaçlı takım tezgahları
- X, Y ve Z konum ölçümü gereken makineler
- Hassas lineer konum takibi gerektiren uygulamalar
Sistem konfigürasyonu her tezgahın mekanik ve elektronik özelliklerine göre belirlenmelidir.
Erezyon Dijital Fiyat
Erezyon dijital fiyat, sistemde kullanılacak gösterge, cetvel ve diğer ekipmanların özelliklerine göre değişiklik gösterebilir. Bu nedenle 3 eksenli sistemler için tek bir standart fiyat üzerinden değerlendirme yapmak doğru değildir.
3 eksen erezyon dijital fiyat üzerinde etkili olabilecek başlıca unsurlar:
- Dijital gösterge modeli
- Üç lineer cetvelin ölçüm uzunlukları
- Manyetik veya optik cetvel tercihi
- Cetvellerin çözünürlük değerleri
- Sensör ve sinyal özellikleri
- Bağlantı ekipmanları
- Montaj aparatları
- Z eksen kontrol gereksinimleri
- Montaj ve servis ihtiyacı
olarak sıralanabilir. Doğru erezyon dijital fiyat bilgisi için tezgahın marka/modeli ile X, Y ve Z eksenlerinin hareket mesafelerinin belirlenmesi faydalıdır.
3 Eksen Erezyon Dijital Sistem Seçerken Nelere Dikkat Edilmeli?
Doğru erezyon dijital sistem seçimi yapılırken yalnızca gösterge ünitesine değil, komple ölçüm sistemine odaklanılmalıdır.
Sistem seçiminde:
- Tezgah marka ve modeli
- X ekseni hareket mesafesi
- Y ekseni hareket mesafesi
- Z ekseni hareket mesafesi
- Cetvel ölçüm uzunlukları
- Manyetik veya optik cetvel tercihi
- Çözünürlük ihtiyacı
- Montaj alanları
- Çalışma ortamı
- Dijital gösterge özellikleri
- Z ekseni kontrol ihtiyacı
- Sinyal ve bağlantı uyumluluğu
kontrol edilmelidir. Özellikle mevcut bir erezyon tezgahına sonradan dijital sistem uygulanacaksa üç eksenin ölçüleri ayrı ayrı alınmalı ve uygun erezyon cetvel seçimi buna göre yapılmalıdır.
GDS Erezyon Dijital Ölçme Sistemi (3 Eksen)
GDS Erezyon Dijital Ölçme Sistemi (3 Eksen), erezyon tezgahlarında X, Y ve Z eksenlerindeki doğrusal hareketlerin lineer cetveller aracılığıyla ölçülerek konum bilgilerinin dijital olarak takip edilmesini sağlayan ölçüm çözümüdür.
GDS dijital gösterge ile uygun erezyon cetvel sistemlerinin birlikte kullanılması sayesinde üç farklı eksendeki konum değişiklikleri elektronik olarak ölçülebilir. Uygulamaya göre erezyon manyetik cetvel veya erezyon optik cetvel seçenekleri değerlendirilerek tezgaha uygun sistem yapılandırılabilir.
Özellikle erezyon uygulamalarına yönelik DR dijital sistem seçeneklerinde Z ekseninin ölçülmesi ve gerekli uygulamalarda derinlik kontrolü önemli bir avantaj oluşturabilir. Gösterge, cetvel, sensör ve bağlantı özellikleri tezgahın teknik gereksinimlerine göre birlikte seçilmelidir.
Erezyon dijital fiyat ise kullanılacak üç cetvelin ölçüm uzunluklarına, optik veya manyetik cetvel tercihine, dijital gösterge modeline ve montaj gereksinimlerine göre değişiklik gösterebilir.
