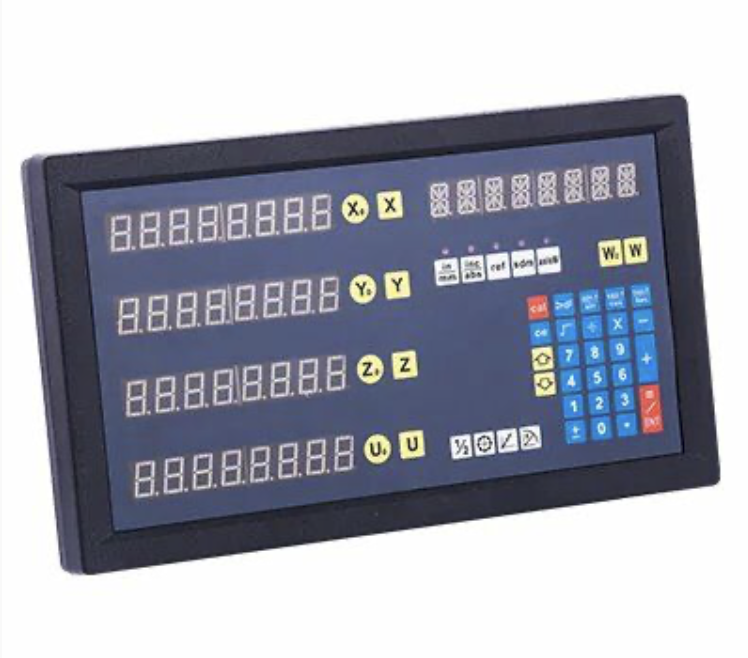

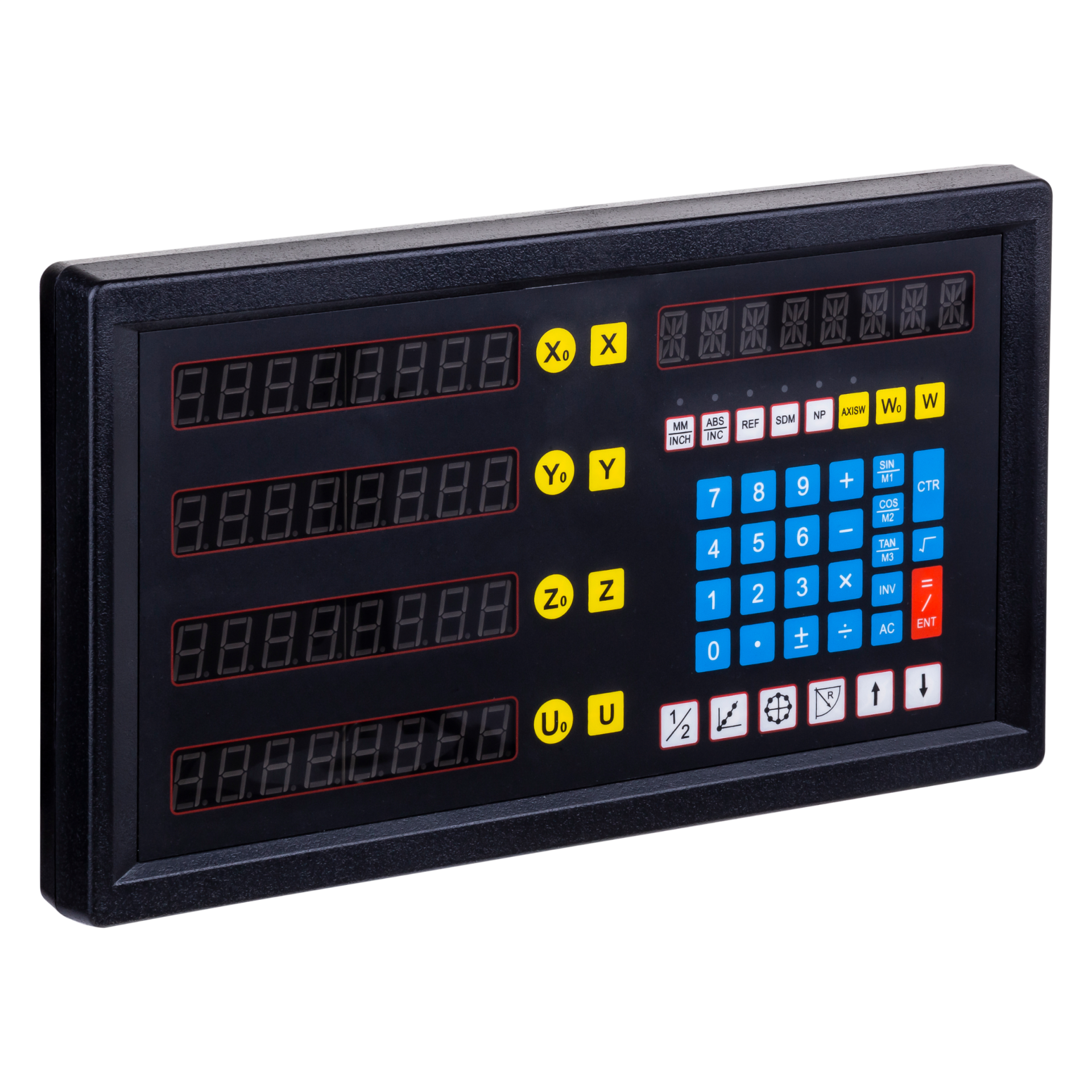

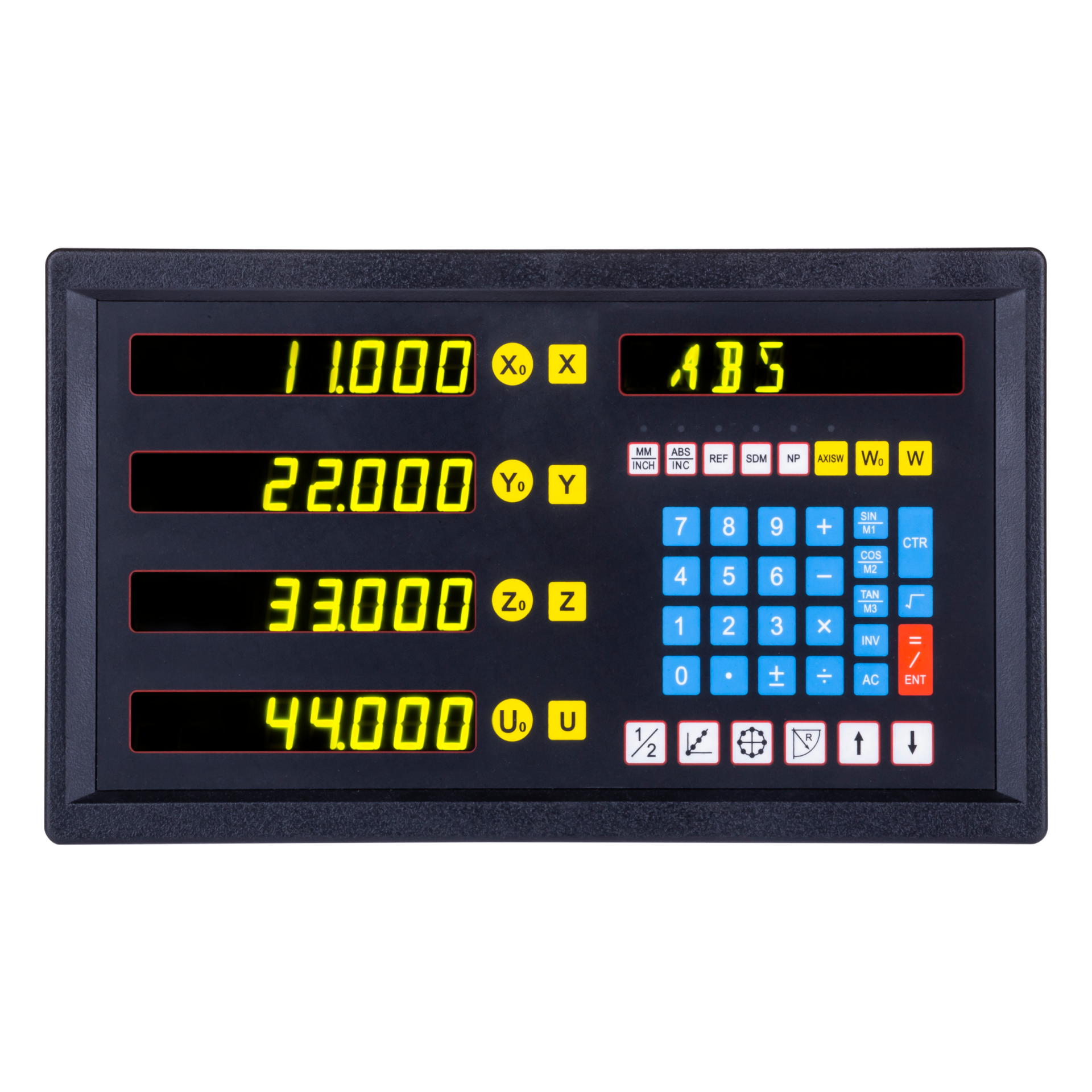

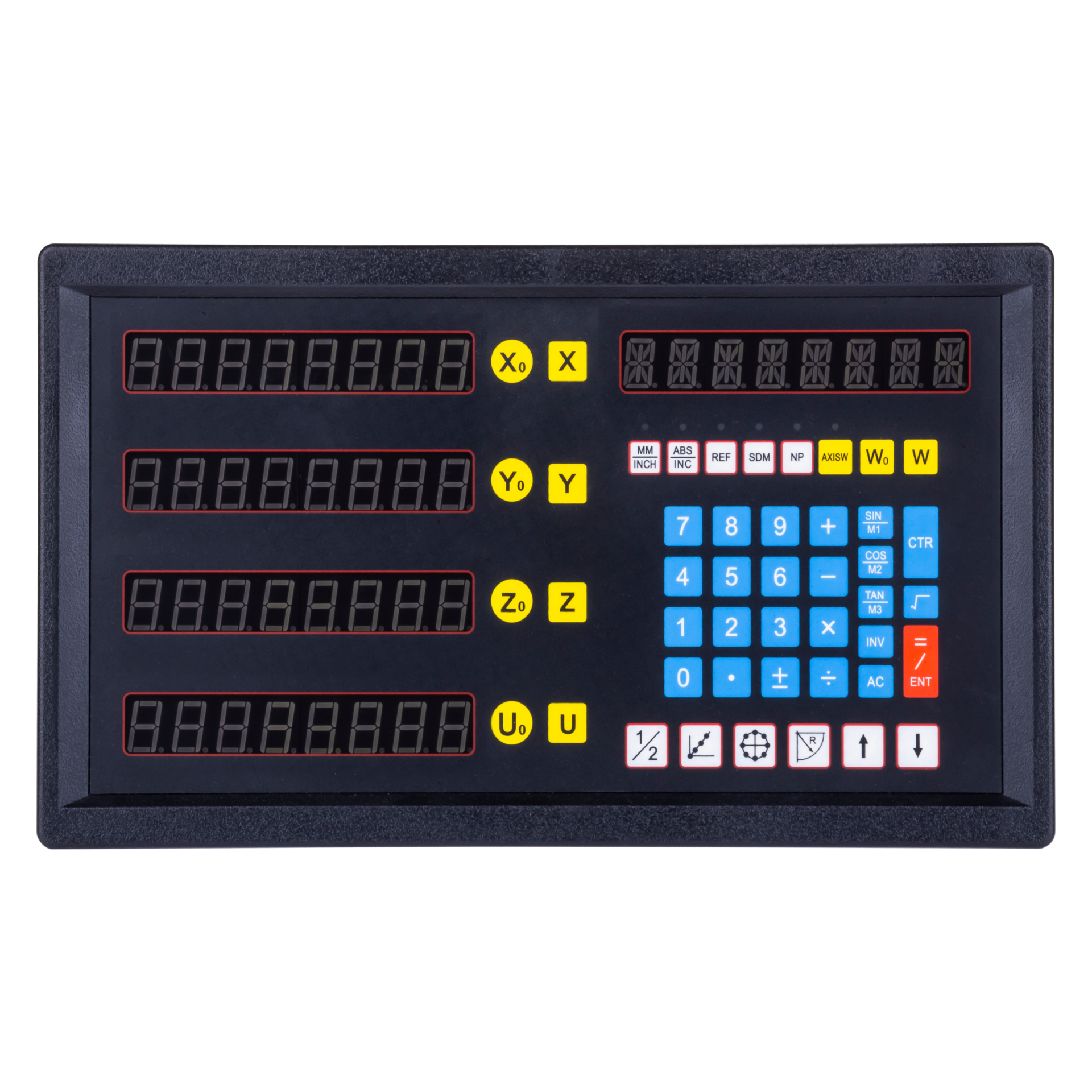

GDS DR-4M Dijital Gösterge Ekranı

GDS DR-4M Dijital Gösterge Ekranı, torna, freze, borverk, erezyon, taşlama, özel makineler ve otomasyon sistemlerinde eksen konumlarının dijital olarak takip edilmesi amacıyla geliştirilmiş 4 eksen dijital ekran çözümüdür. GDS dijital ölçme sistemlerinin gösterge ünitesi olarak kullanılan DR-4M, dört farklı eksenden gelen ölçüm bilgilerinin tek ekran üzerinden takip edilmesini sağlar.

GDS 4M gösterge ekran, özellikle birden fazla eksenin aynı anda takip edilmesi gereken takım tezgahlarında kullanılabilir. Lineer cetveller hareketi ölçerken GDS ekran ünitesi alınan konum bilgilerini sayısal olarak görüntüler.

GDS DR-4M Dijital Ekran Nedir?

GDS DR-4M, dört eksenli dijital koordinat okuma uygulamalarına yönelik geliştirilmiş bir GDS gösterge ünitesidir. Tezgaha monte edilen lineer cetvellerden gelen konum bilgileri DR göstergeye aktarılır ve operatör eksen hareketlerini dijital değerler üzerinden takip edebilir.

4 eksenli yapısı sayesinde farklı hareket noktalarının tek bir dijital ekran üzerinden izlenmesine olanak sağlar.

GDS 4M Gösterge Ekran

GDS 4M gösterge ekran, dört farklı eksenden gelen ölçüm bilgilerinin aynı gösterge ünitesinde görüntülenmesini sağlar. Çok eksenli takım tezgahları ve özel uygulamalarda dijital koordinat takibini kolaylaştırır.

DR-4M'nin 200 adet program hafızası ve torna tezgahlarına yönelik 200 adet takım hafızası bulunur. Bu özellikler farklı işleme operasyonlarında kayıtlı değerlerin kullanılmasını destekler.

4 Eksen Dijital Ekran

4 eksen dijital ekran, dört ayrı ölçüm kanalından gelen konum bilgilerinin aynı gösterge üzerinde takip edilmesini sağlayan sistemdir.

GDS DR-4M özellikle standart iki veya üç eksenin üzerinde ölçüm ihtiyacı bulunan takım tezgahlarında değerlendirilebilir. Dört eksenin görüntülenebilmesi, karmaşık talaşlı imalat ve özel makine uygulamalarında farklı hareket noktalarının tek ekrandan izlenmesine imkan verir.

GDS Dijital Gösterge Nasıl Çalışır?

GDS dijital gösterge sistemi, tezgaha monte edilen lineer cetvellerden gelen ölçüm sinyallerinin sayısal konum bilgisine dönüştürülmesi prensibiyle çalışır.

Tezgah ekseni hareket ettiğinde lineer cetvel konum değişikliğini algılar. Ölçüm bilgisi GDS ekran ünitesine aktarılır ve ilgili eksenin konumu dijital olarak görüntülenir.

Bu sistemde lineer cetveller hareketi ölçerken DR gösterge operatörün ölçüm değerlerini kolayca takip etmesini sağlar.

GDS DR-4M Gösterge Fonksiyonları

GDS DR-4M yalnızca eksen konumlarını görüntülemek için değil, farklı talaşlı imalat operasyonlarını desteklemek amacıyla çeşitli hesaplama fonksiyonlarıyla da kullanılabilir.

Öne çıkan fonksiyonlar:

• 4 eksen ölçüm desteği
• 200 adet program hafızası
• Torna için 200 adet takım hafızası
• Divizör işlemi
• Yay açma ve radyüs işlemleri
• Sıralı eğimli delik hesaplama
• Merkez bulma
• Entegre hesap makinesi

Bu fonksiyonlar GDS gösterge ünitesinin farklı takım tezgahı uygulamalarında kullanılmasını destekler.

Freze Dijital Ekran

Freze dijital ekran, freze tezgahındaki eksen hareketlerinin lineer cetveller aracılığıyla ölçülerek dijital gösterge üzerinde görüntülenmesini sağlar.

GDS DR-4M, dört farklı ölçüm kanalına ihtiyaç duyulan freze uygulamalarında 4 eksen dijital ekran olarak değerlendirilebilir. Uygun lineer cetveller kullanılarak farklı eksenlerin konum bilgileri aynı ekran üzerinden takip edilebilir.

Freze uygulamalarında merkez bulma, divizör, radyüs ve sıralı eğimli delik hesaplama gibi fonksiyonlar farklı işleme operasyonlarında operatöre yardımcı olabilir.

Torna Dijital Ekran

Torna dijital ekran, torna tezgahındaki hareketlerin ve konum değişikliklerinin dijital olarak görüntülenmesine yönelik kullanılan gösterge sistemidir.

GDS DR-4M'nin torna tezgahlarına yönelik 200 adet takım hafızası bulunur. Uygun lineer cetvellerle birlikte kullanıldığında GDS dijital sistem, torna tezgahındaki farklı hareketlerin sayısal olarak takip edilmesini sağlar.

Dört farklı ölçüm kanalına ihtiyaç duyulan özel torna uygulamalarında GDS DR-4M dijital ekran değerlendirilebilir.

DR Gösterge Nedir?

DR gösterge, GDS dijital ölçme sistemlerinde lineer cetvellerden gelen ölçüm bilgilerinin görüntülendiği dijital koordinat okuma ünitesidir.

DR gösterge seçilirken:

• İhtiyaç duyulan eksen sayısı
• Kullanılacak tezgah türü
• Lineer cetvel özellikleri
• Ölçüm çözünürlüğü
• Sinyal ve bağlantı uyumluluğu
• İhtiyaç duyulan hesaplama fonksiyonları

dikkate alınmalıdır.

Dört ölçüm kanalının gerekli olduğu uygulamalarda GDS 4M gösterge ekran tercih edilebilir.

GDS DR-4M Hangi Tezgahlarda Kullanılır?

GDS ekran sistemleri farklı takım tezgahları ve özel makinelerde dijital konum takibi amacıyla kullanılabilir.

DR-4M'nin başlıca kullanım alanları:

• Freze tezgahları
• Torna tezgahları
• Borverk tezgahları
• Erezyon tezgahları
• Taşlama tezgahları
• Özel makineler
• Otomasyon sistemleri

Tezgah türüne göre kullanılacak lineer cetvel sayısı, ölçüm mesafeleri ve sistem konfigürasyonu değişebilir.

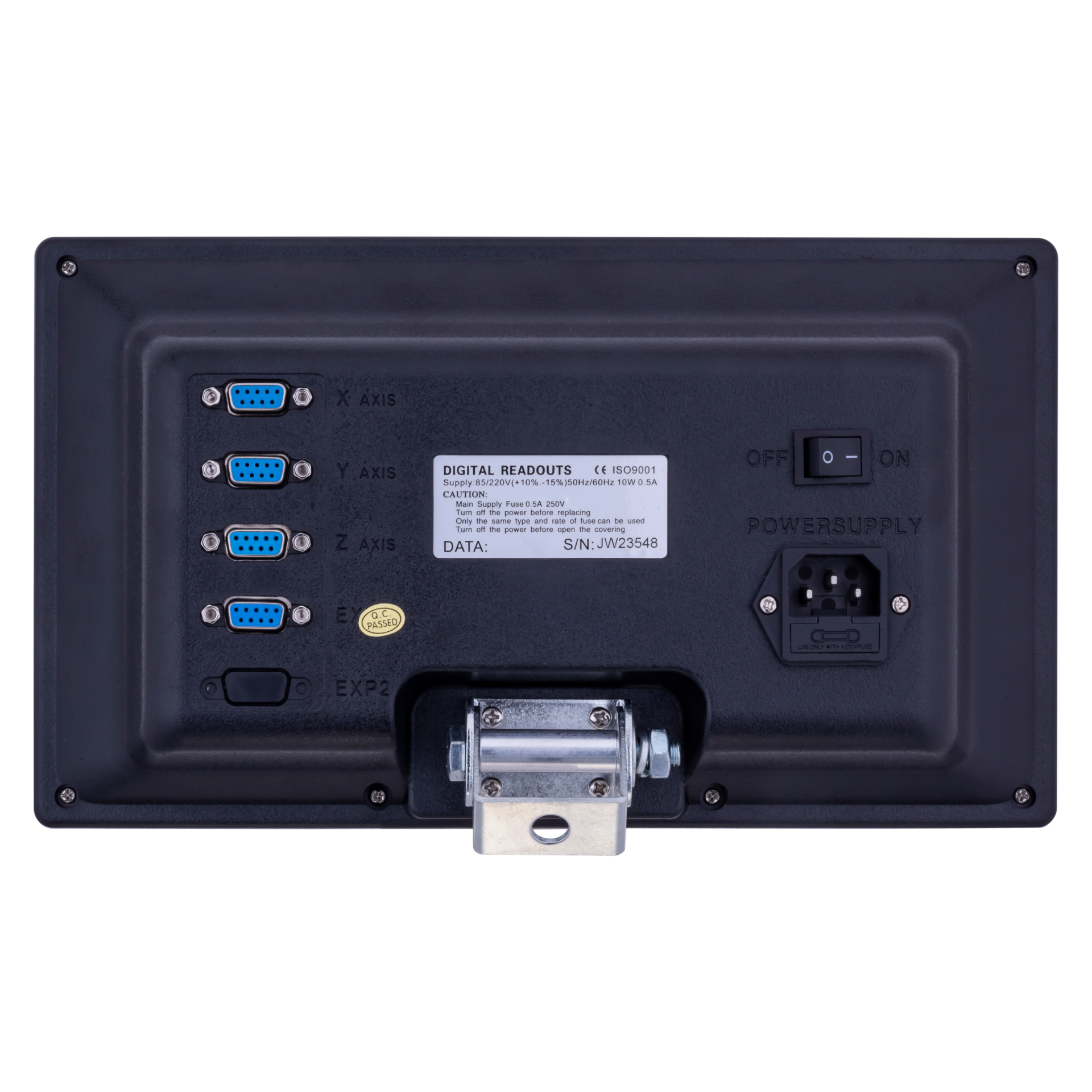

GDS DR-4M ve Lineer Cetvel Sistemi

GDS DR-4M dijital gösterge, takım tezgahına monte edilen lineer cetvellerle birlikte çalışır. Cetveller eksen hareketlerini ölçerken konum bilgileri GDS gösterge ünitesinde görüntülenir.

Sistem kurulurken cetvelin:

• Ölçüm mesafesi
• Çözünürlüğü
• Çıkış sinyali
• Bağlantı yapısı
• Montaj özellikleri
• Gösterge uyumluluğu

kontrol edilmelidir.

Mevcut bir dijital ölçüm sisteminde yalnızca GDS ekran değiştirilecekse mevcut lineer cetvellerin DR-4M ile teknik uyumluluğu ayrıca değerlendirilmelidir.

GDS DR-4M Dijital Gösterge Avantajları

GDS DR-4M, dört eksenli ölçüm ihtiyacı bulunan takım tezgahlarında kapsamlı bir dijital gösterge çözümü sunar.

Başlıca avantajları:

• 4 eksen dijital ölçüm desteği
• Dört ölçüm kanalını tek ekranda takip edebilme
• 200 program hafızası
• Torna için 200 takım hafızası
• Divizör işlemi
• Radyüs fonksiyonu
• Sıralı eğimli delik hesaplama
• Merkez bulma
• Dahili hesap makinesi
• Farklı takım tezgahlarında kullanım imkanı

Bu özellikler sayesinde DR gösterge, basit konum görüntülemenin yanında farklı işleme operasyonlarını destekleyen bir GDS dijital ölçüm ünitesi olarak kullanılabilir.

GDS Dijital Ekran Seçerken Nelere Dikkat Edilmeli?

Doğru dijital ekran seçimi yapılırken yalnızca eksen sayısı değil, tezgahın yapısı ve lineer cetvel sistemi de dikkate alınmalıdır.

Özellikle tezgah türü, ölçülecek eksen sayısı, cetvel özellikleri, sinyal uyumluluğu, çözünürlük ve ihtiyaç duyulan işleme fonksiyonları birlikte değerlendirilmelidir.

Dört farklı ölçüm kanalına ihtiyaç duyulan uygulamalarda GDS 4M gösterge ekran, uygun lineer cetvellerle birlikte kapsamlı bir dijital ölçüm sistemi oluşturabilir.

GDS DR-4M 4 Eksen Dijital Gösterge Ekranı

GDS DR-4M Dijital Gösterge Ekranı, torna, freze, borverk, erezyon, taşlama ve özel makine uygulamalarında kullanılabilen 4 eksen dijital ekran çözümüdür.

GDS dijital ölçüm sisteminin gösterge ünitesi olarak kullanılan DR-4M; dört farklı ölçüm kanalının aynı ekran üzerinden takip edilmesini sağlar. Torna dijital ekran ve freze dijital ekran uygulamalarının yanı sıra çok eksenli özel tezgahlarda da kullanılabilir.

Gelişmiş hafıza ve hesaplama fonksiyonlarına sahip GDS gösterge, uygun lineer cetvellerle birlikte kullanılarak takım tezgahları için kapsamlı bir dijital koordinat okuma sistemi oluşturur.
