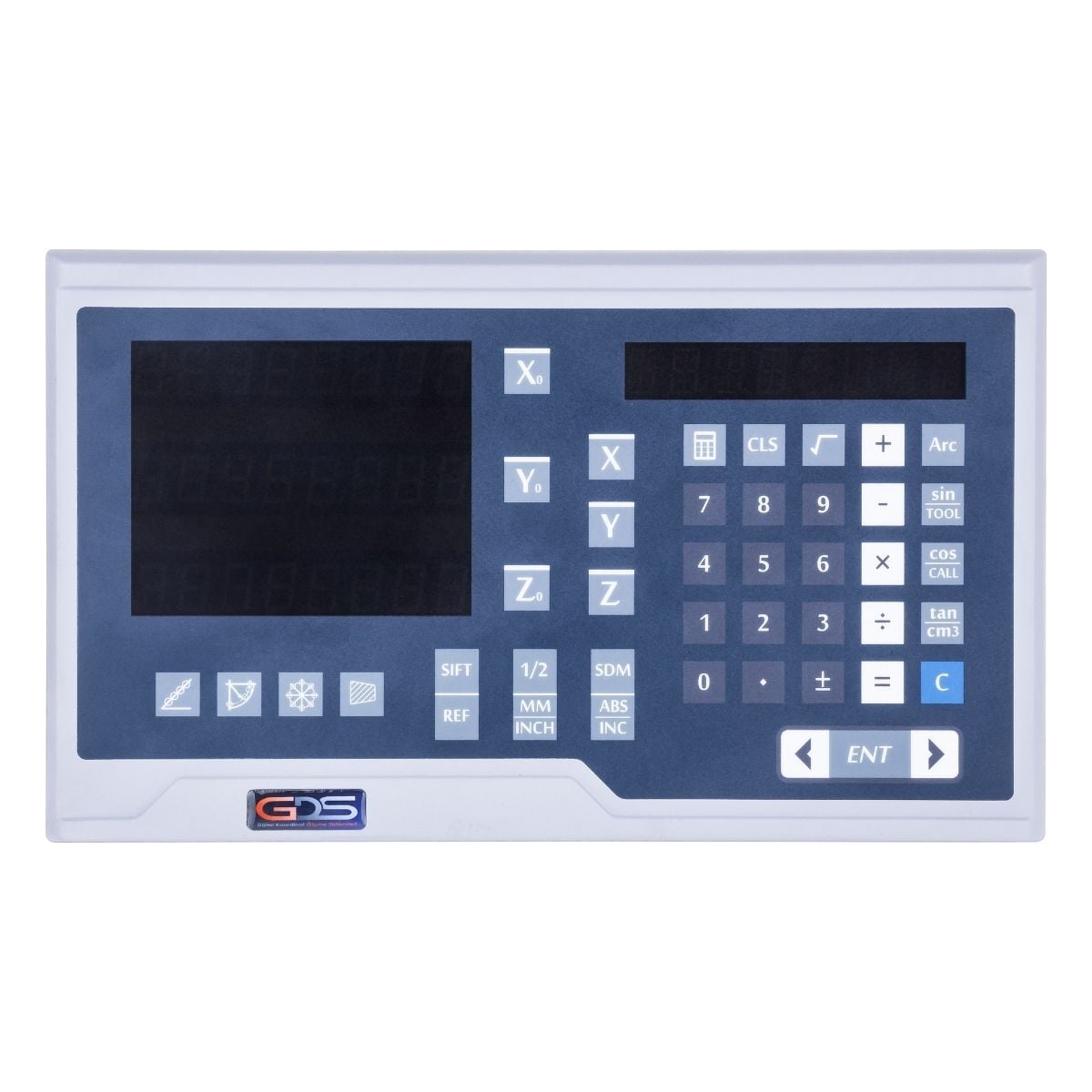

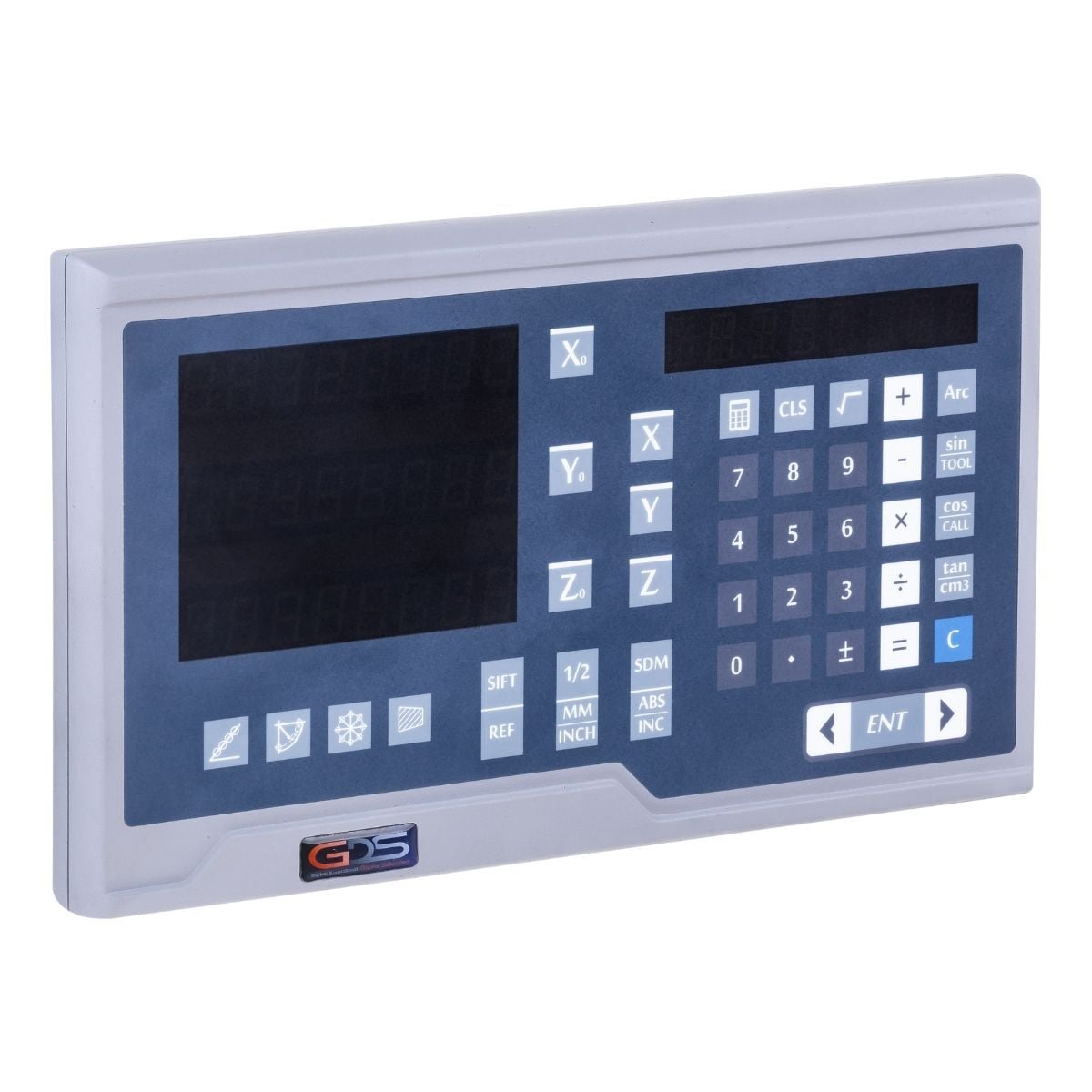

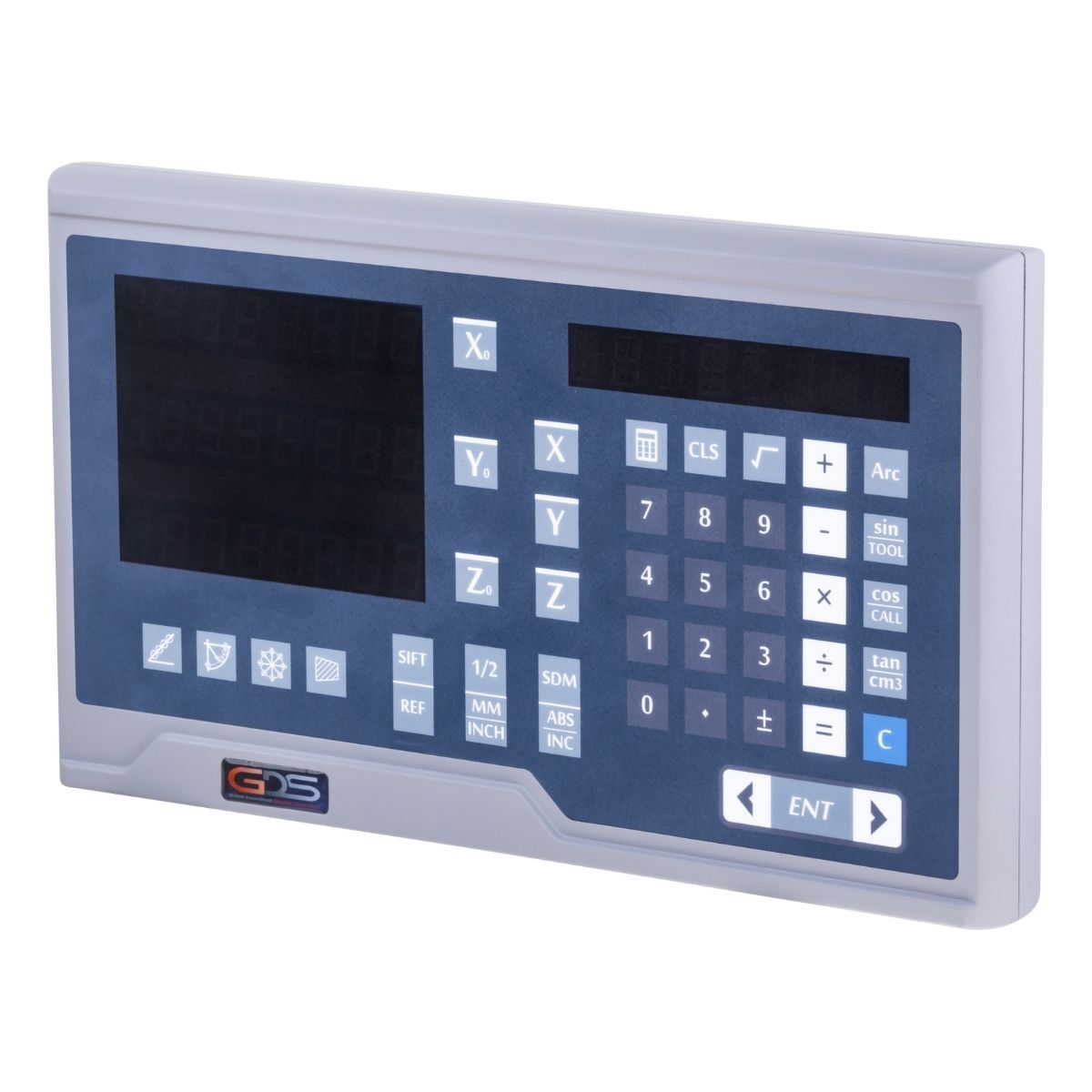

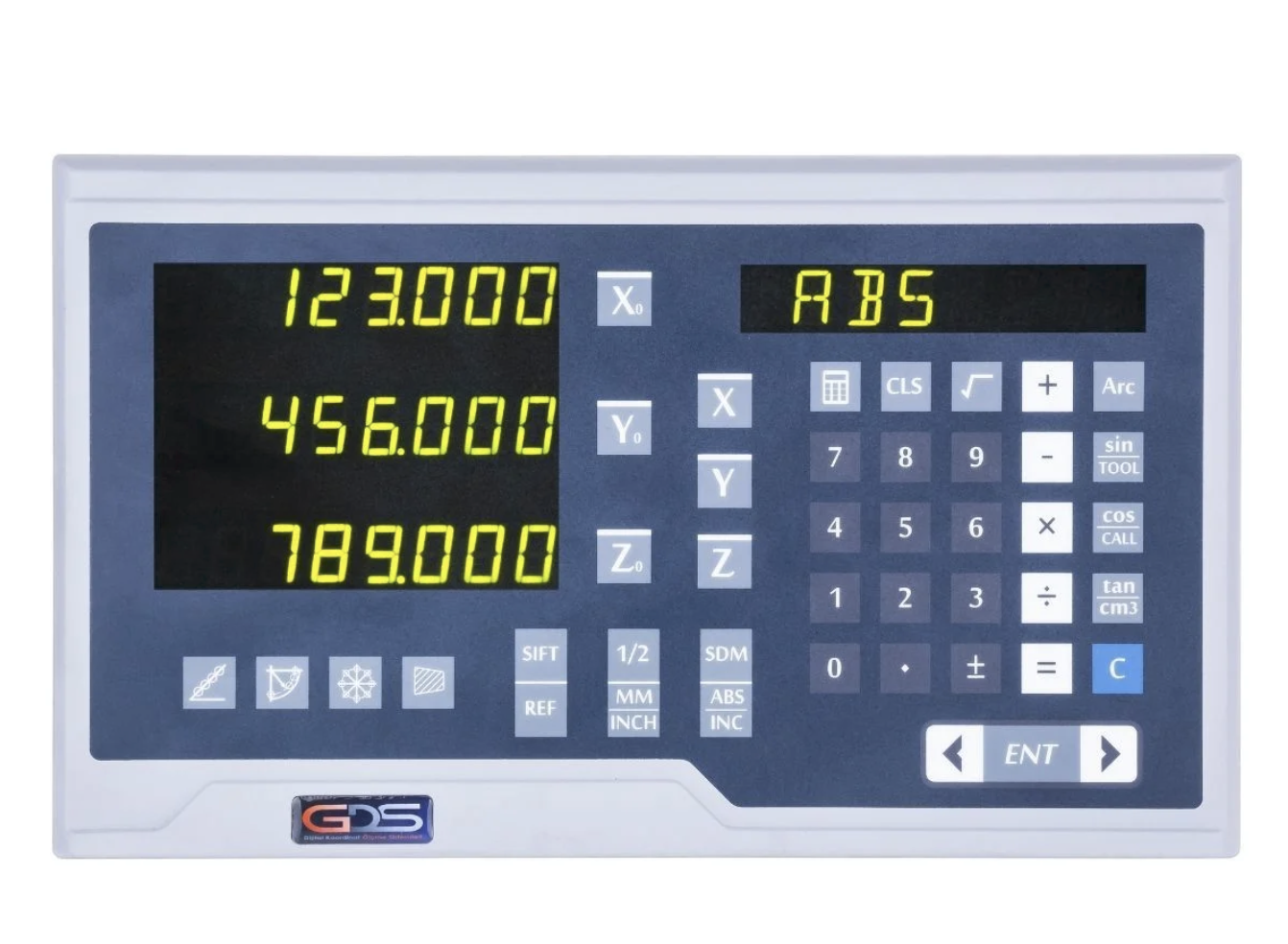

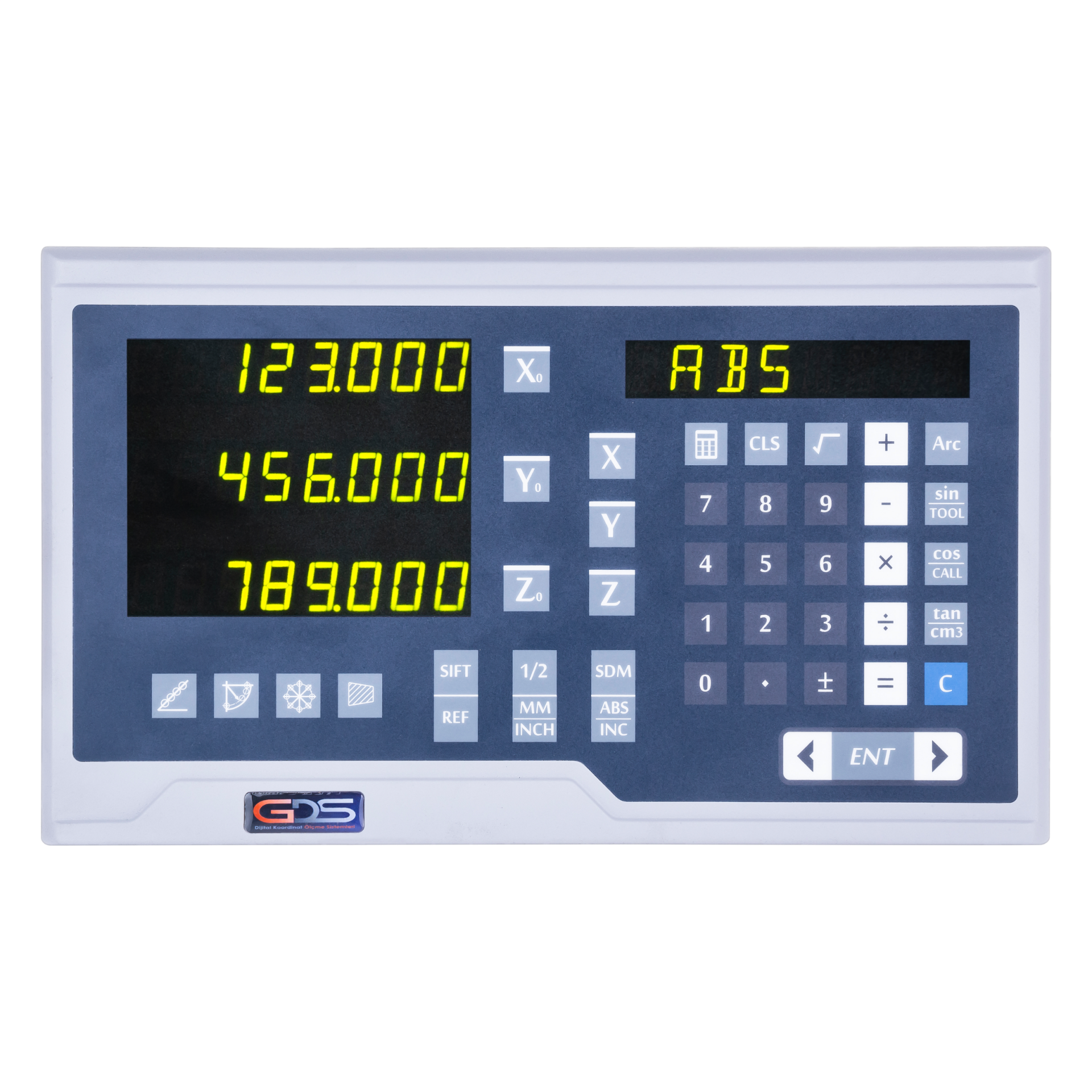

GDS DR 3M Dijital Gösterge Ekranı

GDS DR 3M Dijital Gösterge Ekranı, takım tezgahlarında lineer cetvellerden alınan konum ve hareket bilgilerinin sayısal olarak görüntülenmesi amacıyla kullanılan 3 eksen dijital ekran çözümüdür. GDS dijital ölçme sistemlerinin gösterge ünitesi olarak kullanılabilen DR 3M, üç farklı ölçüm kanalından gelen eksen bilgilerinin tek ekran üzerinden takip edilmesini sağlar.

GDS ekran çözümleri; freze, torna, borwerk, taşlama, erezyon ve farklı takım tezgahlarının dijital ölçüm uygulamalarında kullanılabilir. Tezgaha monte edilen uygun optik veya manyetik lineer cetveller hareketi algılarken GDS gösterge ünitesi alınan konum bilgilerinin operatör tarafından görüntülenmesini sağlar.

Özellikle üç farklı hareketin takip edilmesi gereken uygulamalarda GDS 3M gösterge ekran, tezgahın dijital ölçüm sisteminin temel bileşenlerinden biri olarak değerlendirilebilir.

GDS DR 3M Dijital Ekran Nedir?

GDS DR 3M, lineer cetvellerden gelen ölçüm sinyallerini dijital konum değerleri olarak görüntüleyen üç eksenli gösterge ünitesidir.

Takım tezgahının hareketli eksenlerine monte edilen lineer cetveller konum değişikliklerini algılar. Elde edilen ölçüm bilgileri GDS ekran ünitesine aktarılır ve operatör ilgili eksenlerin mevcut konumlarını sayısal olarak takip edebilir.

3 eksenli yapı sayesinde üç farklı ölçüm kanalının aynı dijital ekran üzerinde görüntülenmesi mümkündür.
GDS 3M Gösterge Ekran

GDS 3M gösterge ekran, üç eksenli dijital ölçüm uygulamalarına yönelik kullanılan GDS gösterge ünitesidir.

Özellikle X, Y ve Z gibi üç farklı eksenin takip edildiği takım tezgahlarında 3 eksen dijital ekran kullanımı, farklı konum bilgilerinin tek bir panel üzerinden görüntülenmesini sağlar.

GDS 3M gösterge ekran kullanılırken gösterge ünitesine bağlanacak lineer cetvellerin teknik özelliklerinin sistemle uyumlu olması önemlidir.

Cetvel tipi, çözünürlük, çıkış sinyali ve bağlantı özellikleri sistem kurulmadan önce kontrol edilmelidir.

GDS Dijital Gösterge Nasıl Çalışır?

GDS dijital gösterge sistemi, lineer cetvel ile ekran arasındaki veri aktarımı prensibine dayanır.

Tezgah ekseni hareket ettiğinde lineer cetvel konum değişikliğini ölçer. Cetvelden gelen sinyal GDS gösterge ünitesine iletilir ve ölçüm bilgisi ekranda sayısal değer olarak görüntülenir.

Dijital ölçüm sistemi genel olarak:

• GDS DR 3M dijital gösterge
• Optik veya manyetik lineer cetveller
• Okuyucu sistemler
• Bağlantı kabloları
• Montaj ekipmanları

gibi temel bileşenlerden oluşabilir.

Gösterge ünitesi konum bilgisini görüntülerken asıl hareket ölçümü lineer cetvel sistemi tarafından gerçekleştirilir.

3 Eksen Dijital Ekran

3 eksen dijital ekran, üç farklı lineer ölçüm kanalından gelen konum bilgilerinin aynı gösterge ünitesi üzerinde görüntülenmesini sağlayan sistemdir.

Bu yapı özellikle X, Y ve Z hareketlerinin takip edildiği freze tezgahlarında kullanılabilir. Tezgah yapısına göre torna, borwerk ve farklı takım tezgahlarında da üç farklı ölçüm noktasının takip edilmesi için değerlendirilebilir.

GDS DR 3M dijital gösterge ekranı, üç eksenli ölçüm ihtiyacına yönelik GDS dijital sistem çözümü sunar.

3 eksenli sistem seçiminde yalnızca ekranın kanal sayısı değil, bağlanacak lineer cetvellerin teknik uyumluluğu da dikkate alınmalıdır.

Freze Dijital Ekran

Freze dijital ekran, freze tezgahlarında X, Y ve Z eksenlerinden alınan konum bilgilerinin sayısal olarak görüntülenmesi amacıyla kullanılan dijital gösterge ünitesidir.

3 eksenli yapısı nedeniyle GDS DR 3M, freze tezgahlarının dijital ölçüm uygulamalarında kullanılabilir. Her eksene uygun lineer cetvel monte edilerek hareket değerleri tek bir GDS ekran üzerinde takip edilebilir.

Freze dijital ekran özellikle:

• X, Y ve Z eksen takibi
• Tabla konumlandırma
• Koordinat takibi
• Delik konumlandırma
• Kanal açma
• Cep işleme
• Kalıp işleme
• Yüzey frezeleme
• Tekrarlı konumlandırma

gibi işlemlerde eksen bilgilerinin takip edilmesine yardımcı olabilir.

Torna Dijital Ekran

Torna dijital ekran, torna tezgahlarının hareketli bölümlerinden alınan konum bilgilerinin dijital olarak görüntülenmesine yönelik kullanılan gösterge sistemidir.

Tezgaha monte edilen lineer cetveller hareketi ölçerken GDS gösterge ünitesi bu bilgileri operatörün okuyabileceği sayısal değerlere dönüştürür.

Torna dijital ekran uygulamalarında kullanılacak ölçüm kanalı sayısı, torna tezgahının yapısına ve hangi hareketlerin takip edilmek istendiğine göre belirlenmelidir.

Üç farklı ölçüm kanalının gerekli olduğu uygulamalarda GDS DR 3M gibi 3 eksen dijital ekran seçenekleri değerlendirilebilir.

DR Gösterge Nedir?

DR gösterge, GDS dijital ölçüm sistemlerinde lineer cetvellerden alınan konum bilgilerinin görüntülenmesine yönelik kullanılan gösterge ünitesini ifade eder.

DR gösterge ile tezgah üzerindeki lineer cetveller birlikte çalışır. Cetveller hareketi ölçerken gösterge ünitesi konum bilgisini ekranda görüntüler.

Bir DR gösterge seçilirken:

• Eksen sayısı
• Kullanılacak tezgah
• Lineer cetvel tipi
• Cetvel çözünürlüğü
• Çıkış sinyali
• Bağlantı özellikleri
• Sistem uyumluluğu

gibi kriterler dikkate alınmalıdır.

GDS Ekran Hangi Tezgahlarda Kullanılır?

GDS ekran ve dijital gösterge sistemleri, uygun lineer cetvel ve teknik konfigürasyonla farklı takım tezgahlarında kullanılabilir.

Başlıca uygulama alanları:

• Universal freze tezgahları
• Kalıpçı frezeler
• Universal torna tezgahları
• Manuel torna tezgahları
• Borwerk tezgahları
• Taşlama tezgahları
• Erezyon tezgahları
• Özel amaçlı takım tezgahları

Tezgah türüne göre kullanılacak cetvel sayısı ve cetvel ölçüleri farklılık gösterebilir.

GDS DR 3M ile Optik Cetvel Kullanımı

GDS dijital ölçüm sistemlerinde tezgah yapısına uygun optik lineer cetveller kullanılabilir.

Optik cetvel, eksen üzerindeki doğrusal hareketi optik okuma teknolojisiyle algılar ve elde edilen konum bilgisini GDS DR gösterge ünitesine aktarır.

Optik cetvel seçilirken ölçüm uzunluğu, çözünürlük, çıkış sinyali ve gösterge uyumluluğunun kontrol edilmesi gerekir.

Özellikle freze uygulamalarında X, Y ve Z eksenlerinin hareket mesafeleri farklı olabileceği için her eksene uygun cetvel uzunluğu ayrı olarak belirlenmelidir.

GDS DR 3M ile Manyetik Cetvel Kullanımı

Çalışma ortamı veya montaj koşullarına göre manyetik lineer cetvel sistemleri de değerlendirilebilir.

Manyetik cetvel, doğrusal hareketi manyetik ölçek ve okuyucu sensör yardımıyla algılar. Konum bilgisi daha sonra GDS ekran ünitesine aktarılır.

Manyetik cetvel seçiminde:

• Ölçüm uzunluğu
• Çözünürlük
• Sinyal özellikleri
• Montaj alanı
• Koruma sınıfı
• GDS gösterge uyumluluğu

kontrol edilmelidir.

Optik veya manyetik cetvel tercihi yapılırken tezgahın çalışma ortamı ve teknik gereksinimleri birlikte değerlendirilmelidir.

GDS DR 3M Dijital Gösterge Ekranının Avantajları

GDS DR 3M dijital gösterge ekranı, üç farklı ölçüm kanalının tek bir gösterge ünitesinde takip edilmesine yönelik kullanılabilir.

Başlıca kullanım avantajları:

• 3 eksenli dijital gösterge yapısı
• Üç ölçüm kanalını tek ekranda takip edebilme
• Konum değerlerini sayısal görüntüleme
• Torna ve freze uygulamalarında kullanılabilme
• Farklı lineer cetvel ölçülerine göre sistem oluşturabilme
• Manuel takım tezgahlarını dijital ölçüm sistemiyle kullanabilme
• Optik veya uygun manyetik ölçüm sistemleriyle konfigürasyon imkanı
• Eksen konumlarının kolay okunması

olarak sıralanabilir.

Doğru lineer cetvel ve GDS gösterge kombinasyonuyla tezgahın yapısına uygun dijital ölçüm sistemi oluşturulabilir.

GDS Dijital Ekran Seçerken Nelere Dikkat Edilmelidir?

Bir dijital ekran seçilirken yalnızca ürünün fiziksel görünümü veya ekran boyutu üzerinden karar verilmemelidir.

Doğru gösterge seçiminde:

• Kullanılacak takım tezgahı
• İhtiyaç duyulan eksen sayısı
• Lineer cetvel tipi
• Cetvel çözünürlüğü
• Cetvel sinyal özellikleri
• Bağlantı yapısı
• Ölçüm ihtiyacı
• Mevcut sistem uyumluluğu

birlikte değerlendirilmelidir.

Özellikle mevcut bir takım tezgahında yalnızca GDS ekran değiştirilecekse mevcut lineer cetvellerin yeni gösterge ünitesiyle teknik olarak uyumlu olduğundan emin olunmalıdır.

GDS DR 3M 3 Eksen Dijital Ekran

GDS DR 3M Dijital Gösterge Ekranı, takım tezgahlarında üç farklı ölçüm kanalından gelen konum bilgilerinin sayısal olarak görüntülenmesine yönelik bir GDS dijital gösterge çözümüdür.

GDS 3M gösterge ekran, özellikle üç eksenin takip edildiği freze uygulamalarında freze dijital ekran olarak kullanılabilir. Üç ölçüm kanalına ihtiyaç duyulan uygun torna uygulamalarında ise torna dijital ekran çözümü olarak değerlendirilebilir.

GDS ekran ve DR gösterge seçimi yapılırken kullanılacak optik veya manyetik lineer cetvellerin çözünürlük, sinyal ve bağlantı özellikleri mutlaka kontrol edilmelidir.

Tezgahın ölçüm ihtiyacına uygun şekilde yapılandırılan 3 eksen dijital ekran, manuel takım tezgahlarının hareket ve konum değerlerinin dijital olarak takip edilmesini sağlar.
