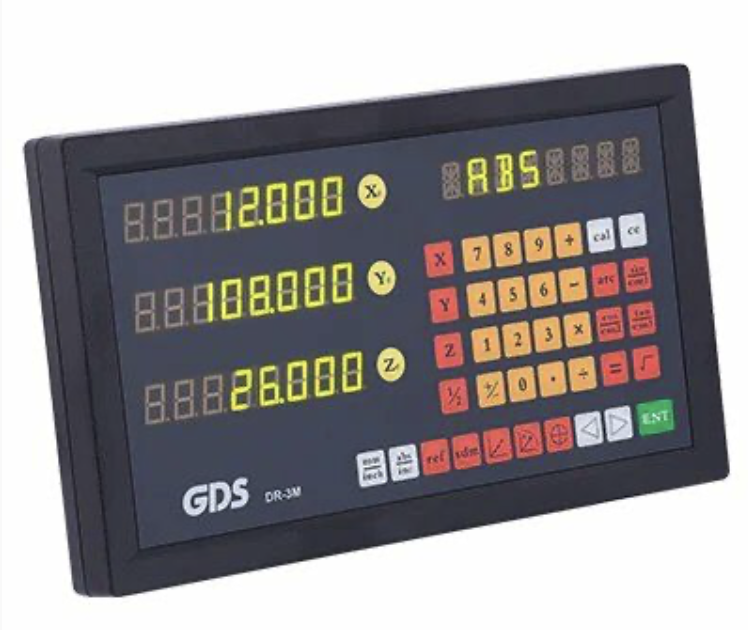

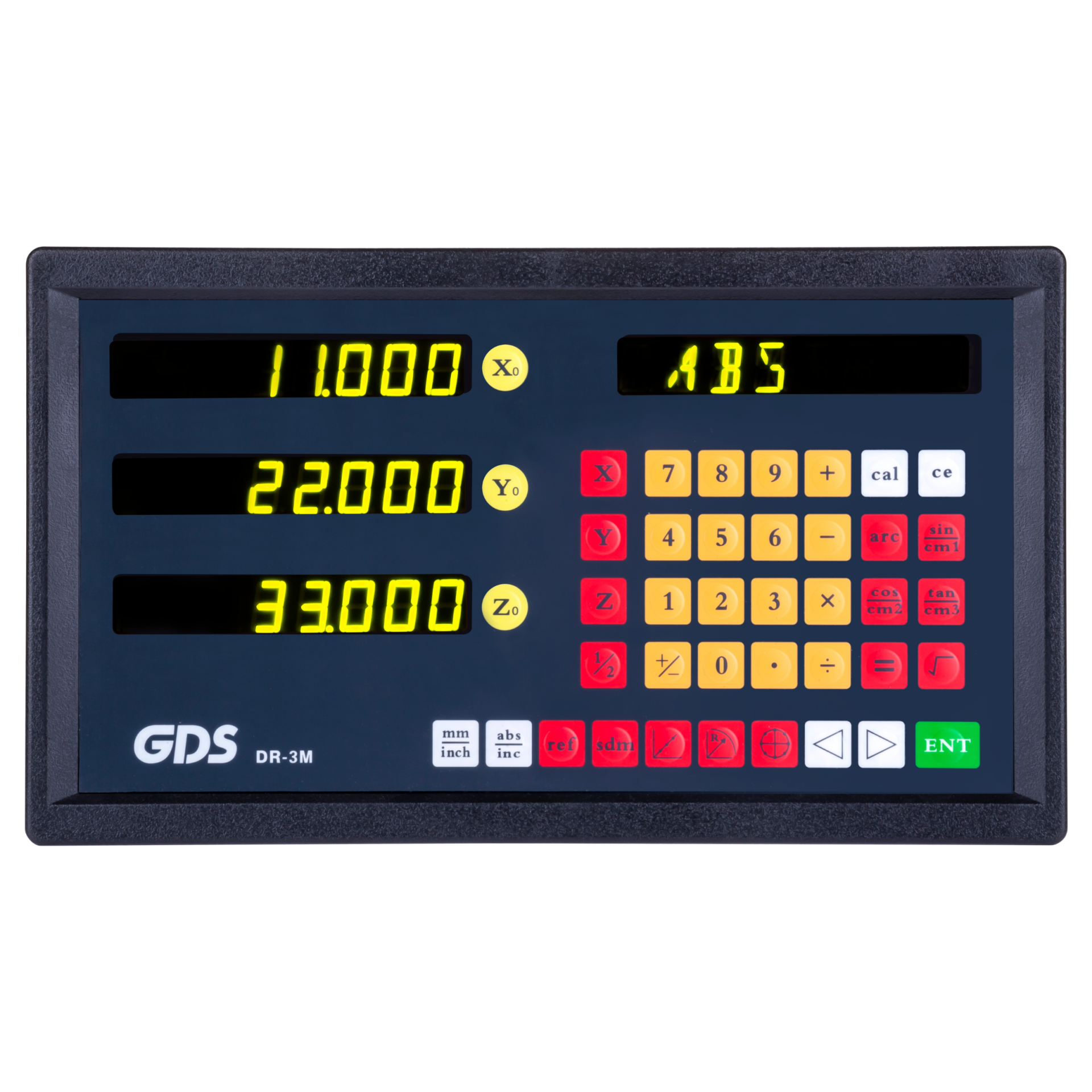

GDS DR-3M Dijital Gösterge Cihazı

GDS DR-3M Dijital Gösterge Cihazı, torna, freze, borverk, erezyon, taşlama ve farklı takım tezgahlarında eksen konumlarının dijital olarak takip edilmesi amacıyla kullanılan 3 eksen dijital ekran çözümüdür. GDS dijital ölçme sistemlerinde gösterge ünitesi olarak kullanılan DR-3M, lineer cetvellerden gelen konum bilgilerinin sayısal olarak görüntülenmesini sağlar.

GDS 3M gösterge ekran, özellikle üç farklı hareketin aynı sistem üzerinden takip edilmesi gereken takım tezgahlarında kullanılabilir. Optik veya manyetik lineer cetveller hareketi ölçerken GDS ekran ünitesi alınan ölçüm değerlerini operatöre dijital olarak gösterir.

GDS DR-3M Dijital Gösterge Nedir?

GDS DR-3M, üç eksenli dijital koordinat okuma uygulamalarına yönelik geliştirilmiş bir GDS gösterge cihazıdır. Tezgaha monte edilen lineer cetvellerden gelen ölçüm bilgileri DR-3M'e aktarılır ve eksen konumları dijital ekran üzerinden takip edilir.

3 eksenli yapısı sayesinde özellikle X, Y ve Z hareketlerinin ölçüldüğü tezgahlarda kullanılabilir. Bununla birlikte eksen yapılandırması, kullanılacak takım tezgahının mekanik özelliklerine göre belirlenmelidir.

GDS 3M Gösterge Ekran

GDS 3M gösterge ekran, üç farklı ölçüm kanalından gelen konum bilgilerinin aynı ekran üzerinde görüntülenmesini sağlar. Bu yapı, özellikle freze tezgahlarının üç eksenli dijital ölçüm uygulamalarında önemli bir avantaj sağlar.

GDS DR-3M'nin 200 adet program hafızası ve torna uygulamaları için 200 adet takım (kater) hafızası bulunur. Böylece farklı işleme operasyonlarında kayıtlı ölçüm ve takım bilgilerinden yararlanılabilir.

3 Eksen Dijital Ekran

3 eksen dijital ekran, üç farklı lineer cetvelden gelen ölçüm bilgilerinin aynı gösterge ünitesi üzerinden takip edilmesini sağlayan dijital ölçüm çözümüdür.

GDS DR-3M, üç farklı hareketin takip edilmesi gereken takım tezgahlarında 3 eksen dijital ekran olarak kullanılabilir. Özellikle freze tezgahlarında X, Y ve Z eksenlerinin dijital olarak görüntülenmesine yönelik sistemlerde değerlendirilebilir.

Torna ve diğer takım tezgahlarında ise hangi üç hareketin ölçüleceği makinenin yapısına ve uygulamaya göre belirlenmelidir.

GDS Dijital Gösterge Nasıl Çalışır?

GDS dijital gösterge sistemi, lineer cetvellerden gelen konum bilgilerinin sayısal olarak görüntülenmesi prensibiyle çalışır.

Tezgah ekseni hareket ettiğinde optik veya manyetik lineer cetvel konum değişikliğini algılar. Ölçüm sinyali GDS ekran ünitesine gönderilir ve eksenin mevcut konumu dijital değer olarak görüntülenir.

Bu nedenle dijital ölçüm sisteminin doğru çalışması için gösterge ve lineer cetvellerin teknik olarak uyumlu olması önemlidir.

GDS DR-3M Fonksiyonları

DR gösterge serisinin DR-3M modeli, yalnızca eksen konumlarının görüntülenmesi için değil, farklı talaşlı imalat operasyonlarını destekleyen hesaplama fonksiyonlarıyla da kullanılabilir.

GDS DR-3M'nin öne çıkan fonksiyonları:

• 3 eksen dijital ölçüm
• 200 adet program hafızası
• Torna için 200 adet takım (kater) hafızası
• Divizör işlemi
• Yay açma ve radyüs işlemleri
• Sıralı eğimli delik hesaplama
• Merkez bulma
• Dahili hesap makinesi

Bu özellikler GDS gösterge cihazının torna, freze ve farklı takım tezgahlarında çeşitli işleme operasyonlarını desteklemesini sağlar.

Freze Dijital Ekran

Freze dijital ekran, freze tezgahının eksen hareketlerinin lineer cetveller yardımıyla ölçülerek sayısal olarak görüntülenmesini sağlar.

GDS DR-3M'nin üç eksenli yapısı, özellikle freze uygulamalarında X, Y ve Z eksenlerinin aynı dijital ekran üzerinden takip edilmesine imkan verir.

Freze dijital ekran kullanımı;

• X, Y ve Z eksen konumlandırma
• Tabla hareketlerinin takibi
• Merkez bulma
• Dairesel delik işlemleri
• Eğimli delik hesaplamaları
• Radyüs işlemleri
• Tekrarlı konumlandırma

gibi farklı talaşlı imalat uygulamalarında operatöre yardımcı olabilir.

Torna Dijital Ekran

Torna dijital ekran, torna tezgahındaki hareketlerin lineer cetveller aracılığıyla ölçülerek dijital gösterge üzerinde görüntülenmesine yönelik kullanılan sistemdir.

GDS DR-3M, uygun sistem konfigürasyonu ve lineer cetvellerle birlikte torna dijital ekran olarak kullanılabilir. DR-3M'nin torna uygulamalarına yönelik 200 adet takım hafızası bulunması farklı kesici takımlarla gerçekleştirilen işlemlerde kullanım avantajı sağlar.

Üç farklı ölçüm kanalının gerekli olduğu torna uygulamalarında GDS 3M gösterge ekran tercih edilebilir.

Optik ve Manyetik Cetvel Uyumluluğu

GDS DR-3M dijital gösterge cihazı, incremental optik ve manyetik ölçme cetvelleriyle birlikte kullanılabilir. Sistem EAE, Sino, Fagor ve Sony başta olmak üzere farklı marka lineer cetvellerle entegrasyona yönelik geliştirilmiştir.

Cetvel seçiminde:

• Ölçüm uzunluğu
• Ölçüm çözünürlüğü
• Çıkış sinyali
• Bağlantı özellikleri
• Montaj alanı
• Çalışma ortamı
• GDS ekran uyumluluğu

dikkate alınmalıdır.

Mevcut bir dijital ölçüm sisteminde yalnızca DR gösterge değiştirilecekse mevcut cetvellerin yeni ekranla teknik uyumluluğu kontrol edilmelidir.

GDS DR-3M Hangi Tezgahlarda Kullanılır?

GDS dijital gösterge sistemleri farklı takım tezgahlarının konum ölçüm uygulamalarında kullanılabilir.

GDS DR-3M'nin başlıca kullanım alanları:

• Freze tezgahları
• Torna tezgahları
• Borverk tezgahları
• Erezyon tezgahları
• Taşlama tezgahları
• Özel makineler
• Otomasyon sistemleri

Tezgah türüne göre ölçülecek eksenler, kullanılacak cetvel sayısı ve cetvel ölçüm uzunlukları farklılık gösterebilir.

GDS DR-3M Dijital Gösterge Avantajları

GDS DR-3M, üç eksenli ölçüm ihtiyacı bulunan takım tezgahlarında kapsamlı bir dijital koordinat okuma çözümü sunar.

Başlıca avantajları:

• 3 eksen dijital ölçüm desteği
• Üç ölçüm kanalını tek ekrandan takip etme
• 200 program hafızası
• Torna için 200 takım hafızası
• Divizör işlemi
• Radyüs hesaplama
• Sıralı eğimli delik hesaplama
• Merkez bulma
• Dahili hesap makinesi
• Optik ve manyetik incremental cetvel uyumluluğu

Bu özellikler sayesinde GDS gösterge, yalnızca konum değerlerini görüntüleyen bir ekran olmanın ötesinde farklı işleme operasyonlarını destekleyen bir dijital ölçüm ünitesi olarak kullanılabilir.

GDS DR-3M ile DR-2M Arasındaki Fark

GDS gösterge seçiminde tezgahın ihtiyaç duyduğu ölçüm kanalı sayısı önemli bir kriterdir. GDS DR-3M, üç farklı ölçüm kanalının takip edilmesi gereken uygulamalara yönelikken 2 eksenli DR modelleri iki ölçüm kanalının yeterli olduğu uygulamalara yöneliktir.

Özellikle freze tezgahlarında X, Y ve Z eksenlerinin tamamının dijital olarak takip edilmesi istendiğinde 3 eksen dijital ekran tercih edilebilir.

Gösterge seçimi yapılırken gereksiz eksen sayısı yerine tezgahın gerçek ölçüm ihtiyacına uygun model belirlenmelidir.

GDS Dijital Ekran Seçerken Nelere Dikkat Edilmeli?

Doğru dijital ekran seçiminde gösterge cihazı ile lineer cetveller bir sistem olarak değerlendirilmelidir.

Seçim sırasında:

• Tezgah türü
• Ölçülecek eksen sayısı
• Lineer cetvel tipi
• Cetvel ölçüm uzunluğu
• Çözünürlük
• Çıkış sinyali
• Bağlantı uyumluluğu
• İhtiyaç duyulan hesaplama fonksiyonları

dikkate alınmalıdır.

Üç ölçüm kanalına ihtiyaç duyulan uygulamalarda GDS 3M gösterge ekran, uygun lineer cetvellerle birlikte tezgahın dijital ölçüm sistemini oluşturabilir.

GDS DR-3M 3 Eksen Dijital Gösterge Cihazı

GDS DR-3M Dijital Gösterge Cihazı, torna, freze, borverk, erezyon, taşlama, özel makine ve otomasyon uygulamalarında kullanılabilen 3 eksen dijital ekran çözümüdür.

GDS dijital ölçüm sisteminin gösterge ünitesi olarak kullanılan DR-3M, üç farklı ölçüm kanalından gelen konum bilgilerinin tek GDS ekran üzerinden takip edilmesini sağlar.

Freze dijital ekran ve torna dijital ekran uygulamalarının yanı sıra farklı takım tezgahlarında kullanılabilen DR gösterge; geniş hafıza kapasitesi, hesaplama fonksiyonları ve farklı incremental lineer cetvellerle uyumluluğu sayesinde kapsamlı bir dijital ölçüm çözümü sunar.
