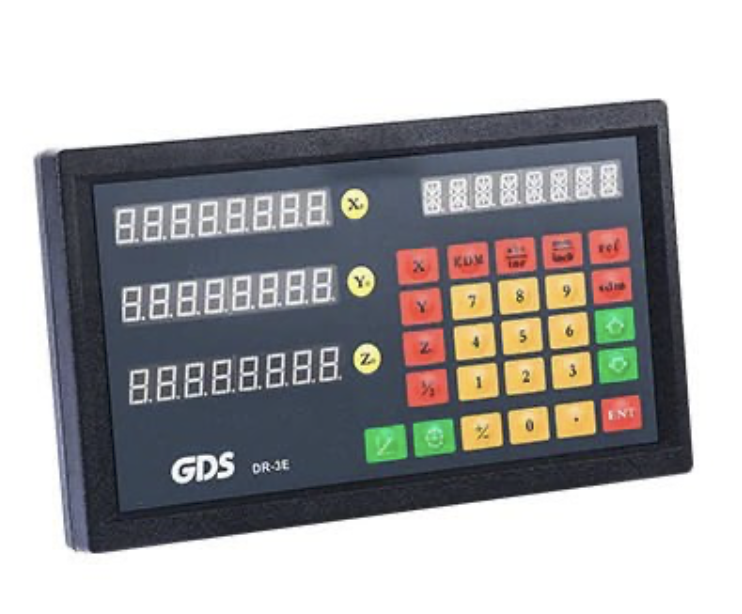

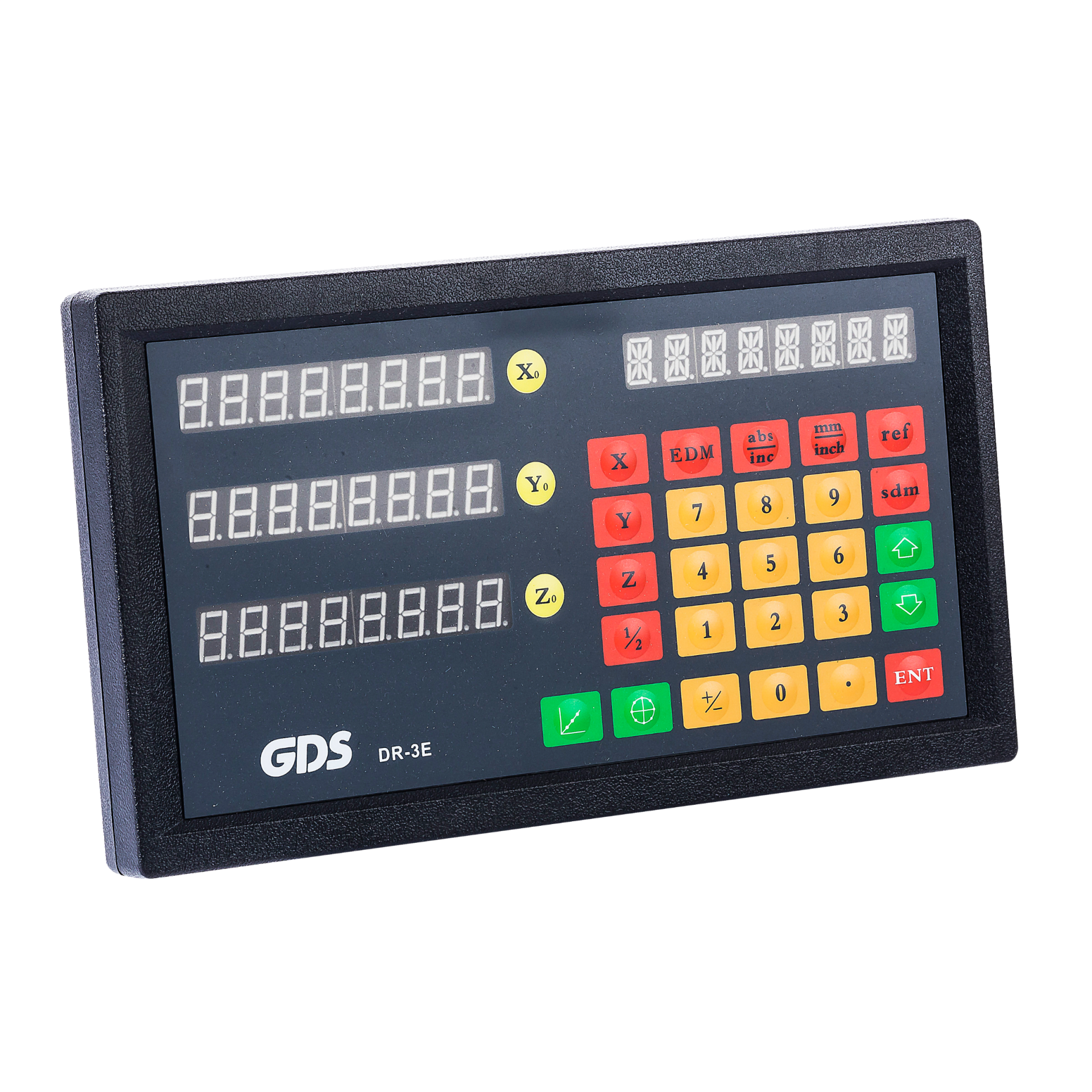

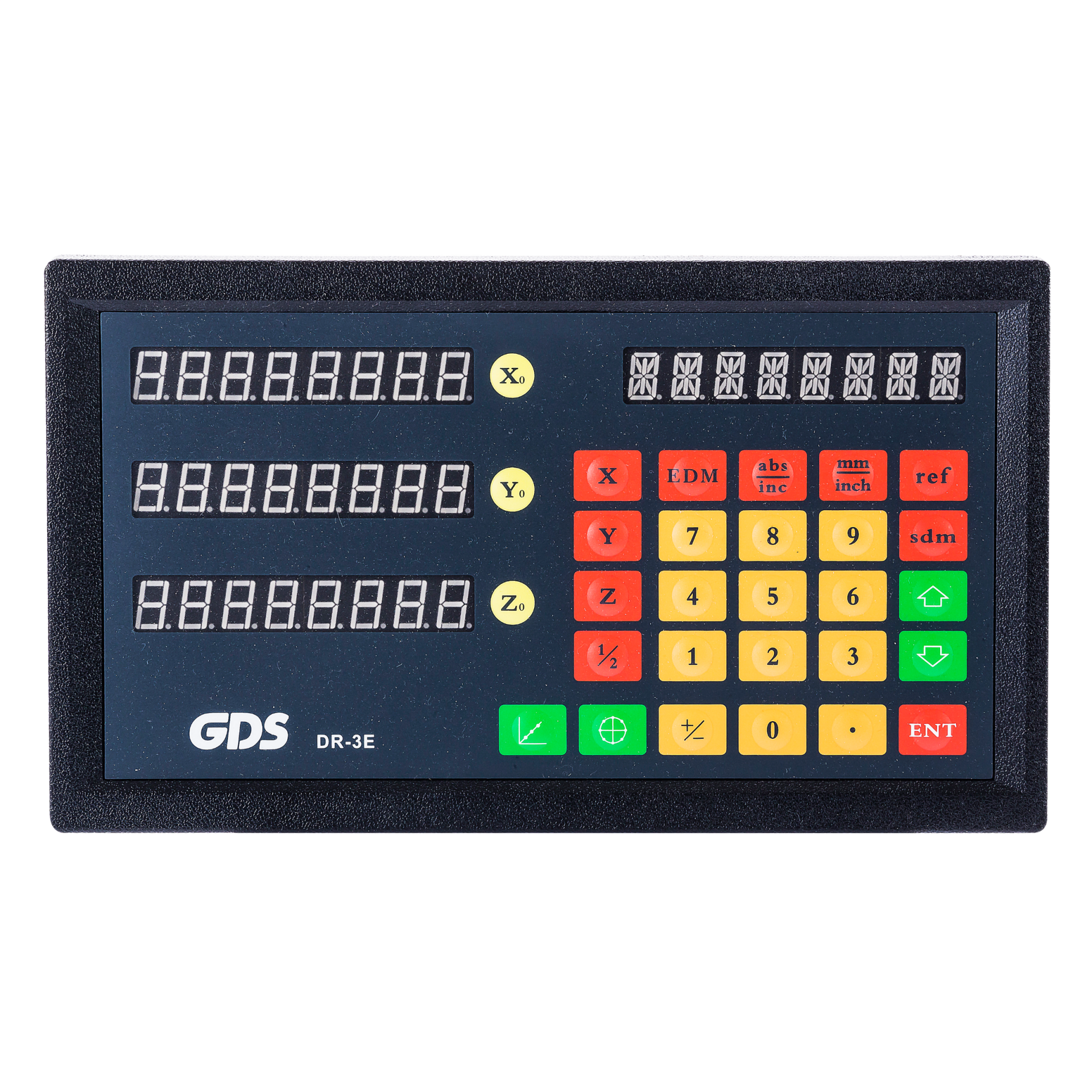

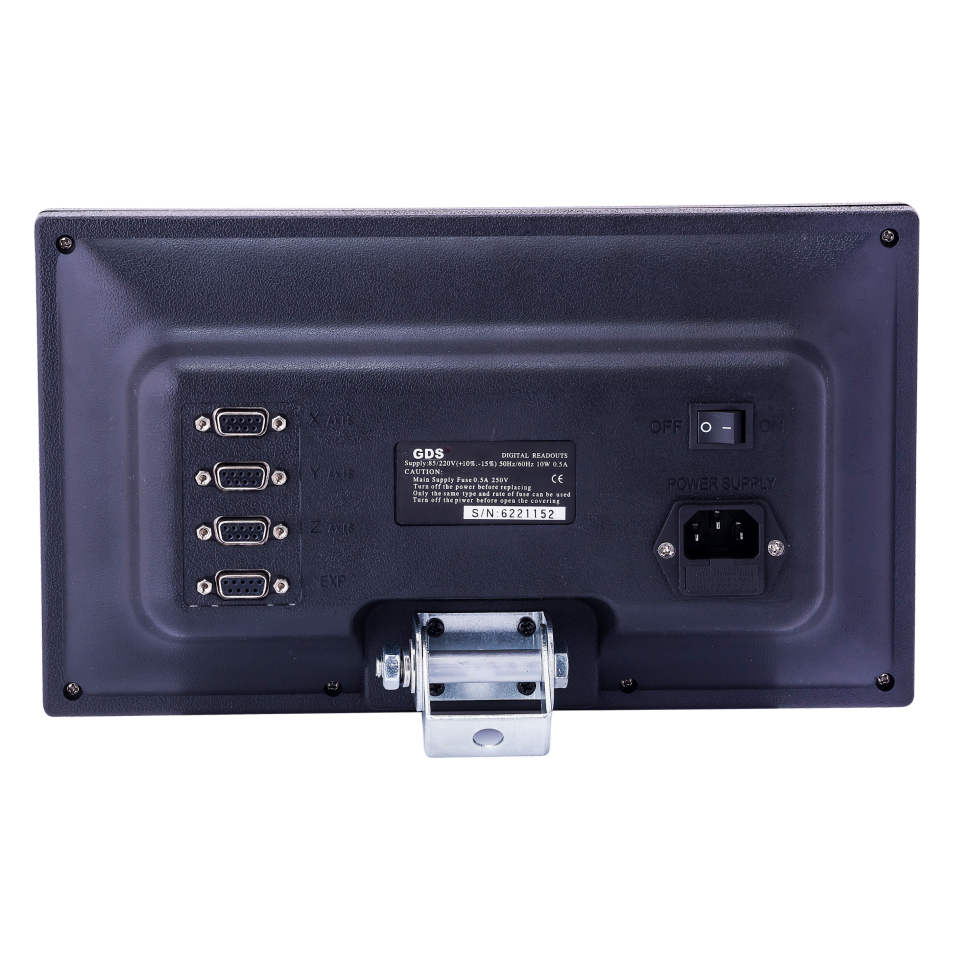

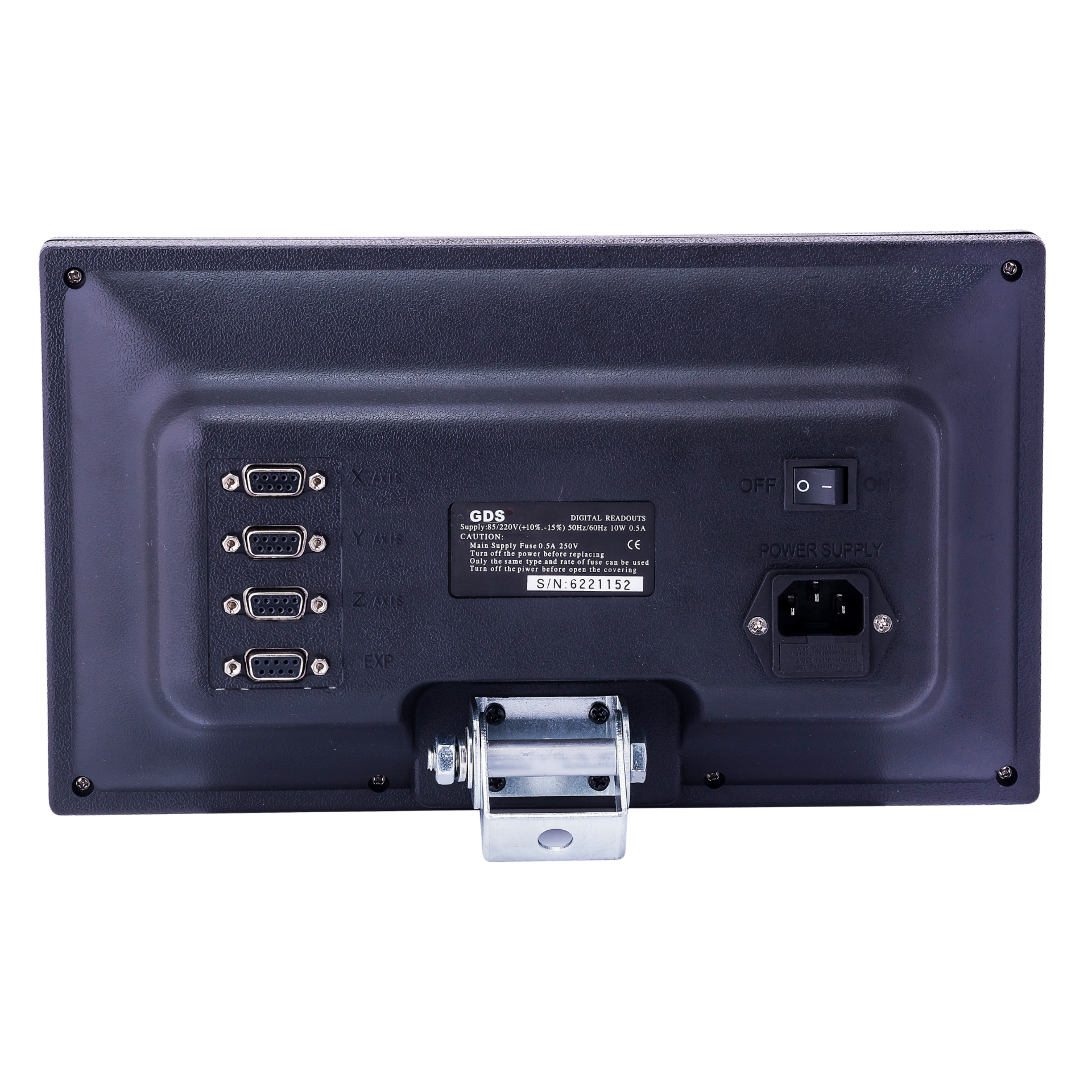

GDS DR-3E Dijital Gösterge Ünitesi

GDS DR-3E Dijital Gösterge Ünitesi, torna, freze, borwerk, taşlama ve özellikle dalma erezyon (EDM) tezgahlarında konum bilgilerinin dijital olarak takip edilmesi için geliştirilmiş bir GDS dijital koordinat okuma ekranıdır. Lineer cetvellerden gelen ölçüm bilgilerini sayısal olarak görüntüleyen GDS ekran, farklı takım tezgahlarında hassas konum takibini destekler.

DR-3E; Z eksen röle çıkış kontrolü, geniş program hafızası ve farklı lineer cetvel sistemleriyle uyumluluğu sayesinde özellikle erezyon dijital ölçüm uygulamalarında öne çıkar.

GDS DR-3E Dijital Ekran Nedir?

GDS DR-3E, takım tezgahlarına monte edilen lineer cetvellerden alınan konum bilgilerinin dijital olarak görüntülenmesini sağlayan bir GDS gösterge ünitesidir.

Tezgah eksenleri hareket ettikçe optik veya manyetik lineer cetveller konum değişikliğini algılar. Ölçüm bilgileri dijital ekran üzerine aktarılarak operatörün eksen konumlarını sayısal değerlerle takip etmesi sağlanır.

DR Gösterge Özellikleri

DR gösterge serisinin DR-3E modeli özellikle erezyon ve takım tezgahı uygulamalarına yönelik fonksiyonlarıyla öne çıkar.

GDS DR-3E özellikleri arasında:

• Z eksen röle çıkış kontrolü
• 200 adet program hafızası
• Torna uygulamaları için 200 adet takım (kater) hafızası
• Divizör işlemi
• Yay açma (radyüs) fonksiyonu
• Sıralı eğimli delik hesaplama
• Merkez bulma
• Dahili hesap makinesi

Bu fonksiyonlar GDS dijital gösterge ünitesinin farklı talaşlı imalat ve ölçüm uygulamalarında kullanılmasına olanak sağlar.

Erezyon Dijital Gösterge

GDS DR-3E'nin öne çıktığı kullanım alanlarından biri erezyon dijital ölçüm uygulamalarıdır. Ürün, özellikle dalma erezyon (EDM) tezgahları düşünülerek geliştirilmiştir.

Z eksen röle çıkış kontrolü, dalma erezyon tezgahlarında derinlik kontrolünün yönetilmesini destekler. Bu nedenle erezyon tezgahı için dijital ekran arayan işletmelerde DR-3E önemli bir gösterge seçeneğidir.

GDS Ekran ve Lineer Cetvel Uyumluluğu

GDS ekran, uygun incremental optik ve manyetik ölçme cetvelleriyle birlikte kullanılabilir. DR-3E; EAE, Sino, Fagor ve Sony başta olmak üzere farklı marka ve model incremental lineer cetvellerle entegrasyona yönelik geliştirilmiştir.

Bu özellik mevcut dijital ölçüm sistemlerinde yalnızca GDS gösterge ünitesinin değiştirilmek istendiği uygulamalarda da önem taşır. Yine de mevcut cetvelin sinyal ve bağlantı özellikleri montaj öncesinde kontrol edilmelidir.

Freze Dijital Ekran

Freze dijital ekran, freze tezgahlarının eksen hareketlerinden gelen konum bilgilerinin sayısal olarak görüntülenmesini sağlar. GDS DR-3E uygun lineer cetvellerle birlikte freze tezgahlarında dijital koordinat okuma ünitesi olarak kullanılabilir.

Freze uygulamalarında GDS dijital sistem;

• Eksen konumlandırma
• Koordinat takibi
• Dairesel delik işlemleri
• Eğimli delik hesaplamaları
• Merkez bulma
• Radyüs işlemleri

gibi operasyonlarda operatöre yardımcı olabilir.

Torna Dijital Ekran

Torna dijital ekran, torna tezgahlarında lineer cetvellerden gelen konum bilgilerinin dijital olarak görüntülenmesini sağlar.

GDS DR-3E'nin torna uygulamalarına yönelik 200 adet takım (kater) hafızası bulunması, farklı takımlarla gerçekleştirilen işlemlerde kullanım kolaylığı sağlar.

Uygun cetvellerle yapılandırılan torna dijital ekran sistemi; universal torna, manuel torna ve farklı talaşlı imalat uygulamalarında konum takibi amacıyla kullanılabilir.

GDS Gösterge Hangi Tezgahlarda Kullanılır?

GDS gösterge ünitesi uygun sistem konfigürasyonuyla farklı takım tezgahlarında kullanılabilir. Başlıca kullanım alanları:

• Dalma erezyon (EDM) tezgahları
• Freze tezgahları
• Torna tezgahları
• Borwerk tezgahları
• Taşlama tezgahları
• Özel amaçlı takım tezgahları

Özellikle erezyon dijital sistem uygulamalarında DR-3E'nin Z eksen röle çıkış kontrolü ürünü diğer standart gösterge uygulamalarından ayıran önemli özelliklerden biridir.

Optik ve Manyetik Cetvel ile GDS DR-3E

GDS DR-3E dijital ekran, incremental optik ve manyetik ölçme cetvelleriyle kullanılabilecek şekilde geliştirilmiştir.

Optik veya manyetik cetvel seçiminde tezgahın çalışma ortamı, ölçüm mesafesi, montaj alanı, istenen çözünürlük ve mevcut ölçüm sisteminin teknik özellikleri dikkate alınmalıdır.

Gösterge değişimi yapılacak mevcut sistemlerde ise cetvelin sinyal ve bağlantı özelliklerinin GDS ekran ile uyumluluğu kontrol edilmelidir.

GDS DR-3E ile GDS 3M Gösterge Ekran Arasındaki Fark

GDS 3M gösterge ekran ve GDS DR-3E, GDS'nin dijital gösterge ürün grubu içerisinde yer alan farklı modellerdir.

DR-3E'nin özellikle dalma erezyon uygulamalarına yönelik Z eksen röle kontrolü ve geniş hafıza özellikleri bulunur. Bu nedenle GDS 3M gösterge ekran araması yapan ancak erezyon uygulamasında daha spesifik fonksiyonlara ihtiyaç duyan kullanıcılar için DR-3E ayrıca değerlendirilmelidir.

Gösterge seçimi yapılırken yalnızca ekran modeli değil, tezgah türü ve ihtiyaç duyulan fonksiyonlar dikkate alınmalıdır.

GDS DR-3E Dijital Gösterge Avantajları

GDS DR-3E dijital gösterge ünitesi, takım tezgahlarında konum takibinin yanı sıra gelişmiş hesaplama ve hafıza fonksiyonları sunar.

Başlıca avantajları:

• Torna, freze, borwerk ve taşlama tezgahlarında kullanım
• Dalma erezyon uygulamalarına yönelik fonksiyonlar
• Z eksen röle çıkış kontrolü
• 200 program hafızası
• 200 takım (kater) hafızası
• Optik ve manyetik incremental cetvel uyumluluğu
• Merkez bulma fonksiyonu
• Divizör ve radyüs işlemleri
• Eğimli delik hesaplama
• Dahili hesap makinesi

Bu özellikler sayesinde DR gösterge, standart konum görüntülemenin ötesinde farklı işleme operasyonlarını destekleyen bir dijital ölçüm ünitesi olarak kullanılabilir.

GDS Dijital Ekran Seçerken Nelere Dikkat Edilmeli?

Bir GDS dijital gösterge seçilirken kullanılacağı tezgah ve mevcut lineer cetvel sistemi birlikte değerlendirilmelidir.

Özellikle:

• Tezgah türü
• Ölçülecek eksenler
• Kullanılacak cetvel tipi
• Cetvel sinyal özellikleri
• Cetvel çözünürlüğü
• Bağlantı uyumluluğu
• İhtiyaç duyulan hesaplama fonksiyonları
• Erezyon uygulamalarında Z eksen kontrol ihtiyacı

dikkate alınmalıdır.

Bu kriterlere göre uygun GDS ekran seçilmesi, dijital ölçüm sisteminin tezgahla doğru şekilde yapılandırılmasını sağlar.

GDS DR-3E Dijital Gösterge Ünitesi

GDS DR-3E Dijital Gösterge Ünitesi, torna, freze, borwerk, taşlama ve özellikle dalma erezyon tezgahlarında kullanılmak üzere geliştirilmiş fonksiyonel bir GDS dijital koordinat okuma ekranıdır.

Torna dijital ekran ve freze dijital ekran uygulamalarında kullanılabilmesinin yanı sıra Z eksen röle çıkış kontrolü sayesinde erezyon dijital sistemlerde öne çıkar. Geniş program ve takım hafızası, hesaplama fonksiyonları ve farklı incremental cetvellerle uyumluluğu sayesinde kapsamlı bir DR gösterge çözümü sunar.
