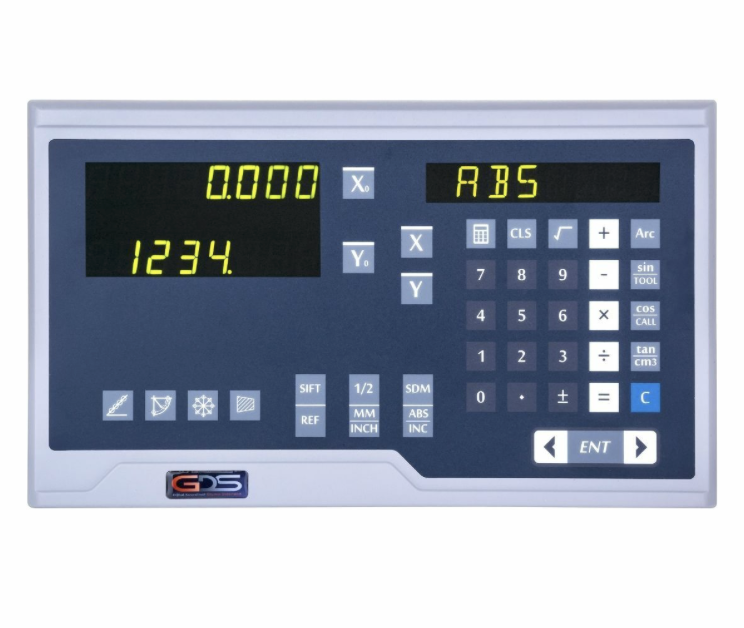

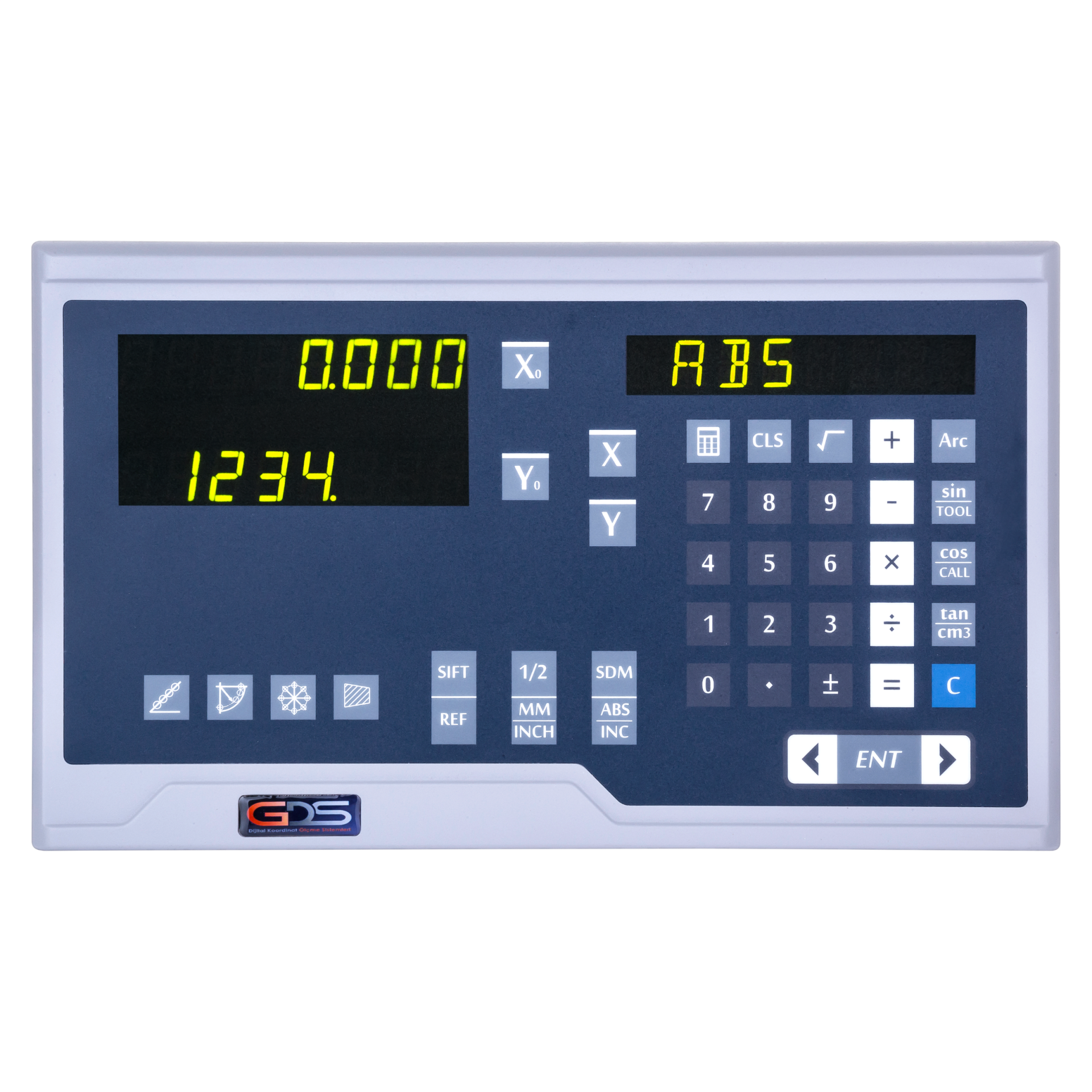

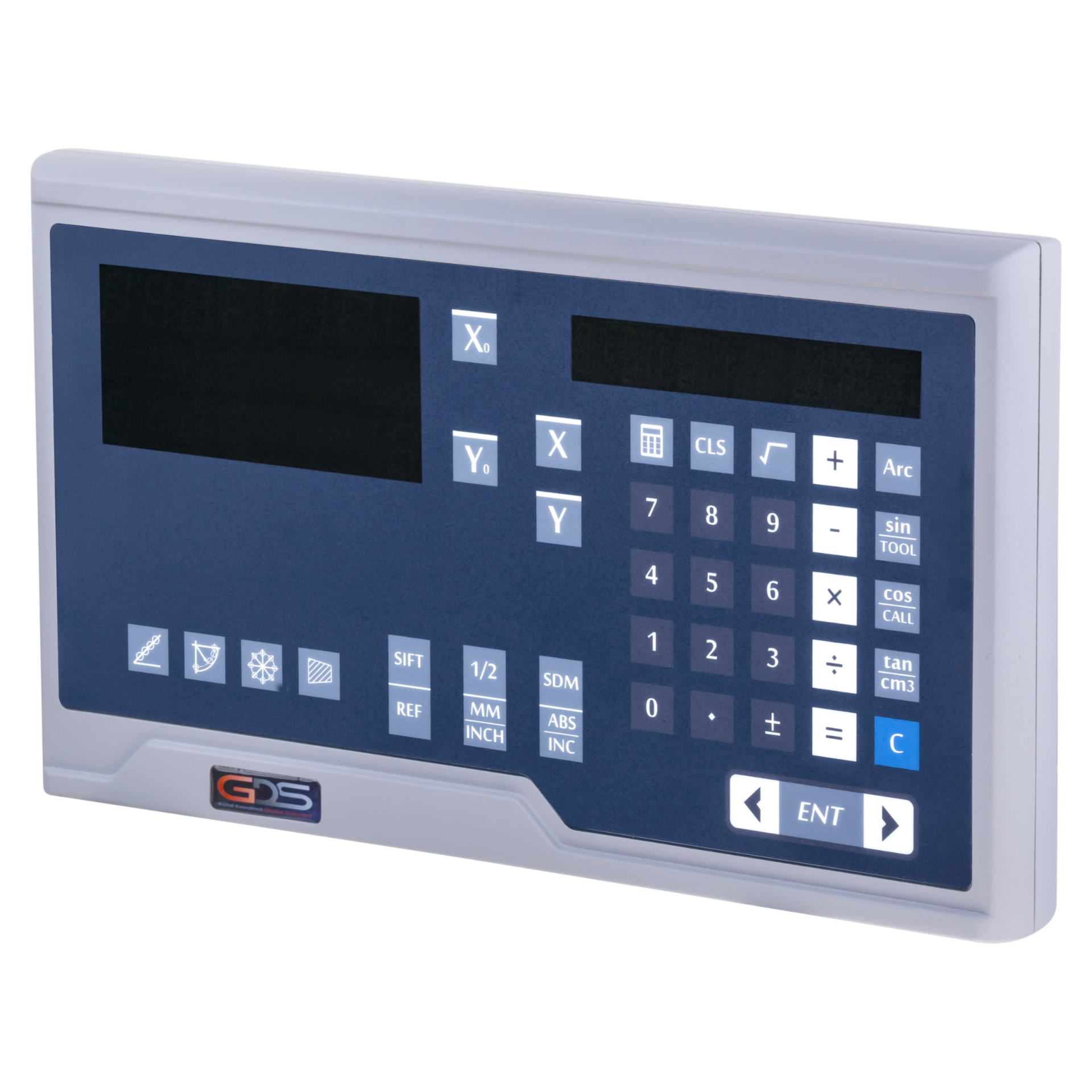

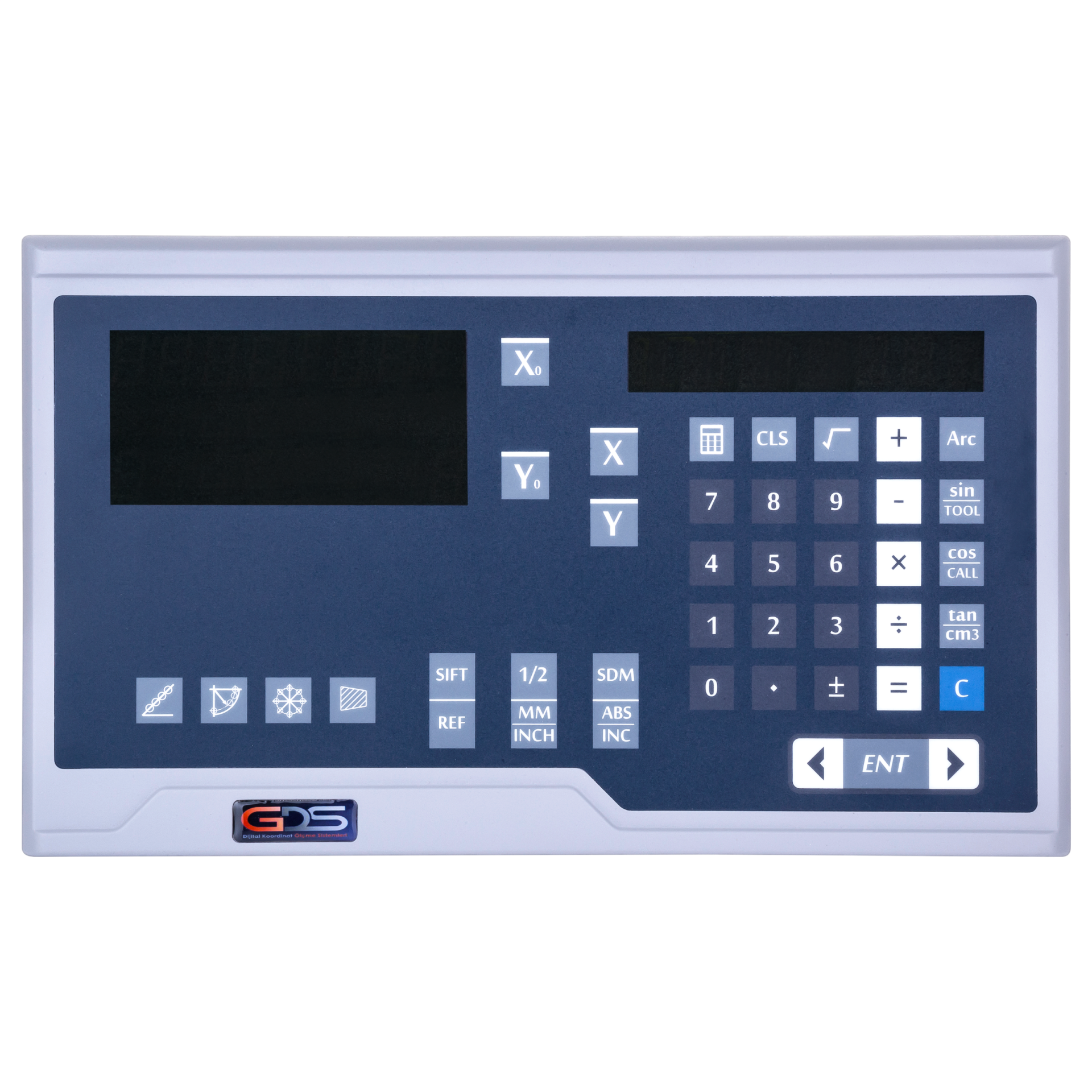

GDS DR 2M Dijital Gösterge Ekranı

GDS DR 2M Dijital Gösterge Ekranı, torna, freze ve farklı takım tezgahlarında iki eksenden alınan konum bilgilerinin dijital olarak görüntülenmesi amacıyla kullanılan 2 eksen dijital ekran çözümüdür. GDS dijital ölçme sistemlerinde gösterge ünitesi olarak kullanılan DR 2M, lineer cetvellerden gelen ölçüm değerlerinin operatör tarafından sayısal olarak takip edilmesini sağlar.

GDS 2M gösterge ekran, özellikle iki hareket ekseninin ölçülmesinin yeterli olduğu manuel takım tezgahlarında kullanılabilir. Tezgaha monte edilen uygun lineer cetveller hareketi ölçerken GDS ekran ünitesi eksen konumlarını dijital olarak görüntüler.

GDS DR 2M Dijital Ekran Nedir?

GDS DR 2M, iki farklı ölçüm kanalından gelen konum bilgilerinin aynı gösterge ünitesi üzerinden takip edilmesini sağlayan bir GDS gösterge çözümüdür.

Tezgah hareket ettiğinde lineer cetvel konum değişikliğini algılar. Ölçüm sinyali DR gösterge ünitesine aktarılır ve ilgili eksenin konumu dijital ekran üzerinde sayısal olarak görüntülenir.

İki eksenli yapısı sayesinde DR 2M, gereksiz ek ölçüm kanalına ihtiyaç duyulmayan torna, freze ve farklı takım tezgahlarında kullanılabilir.

GDS 2M Gösterge Ekran

GDS 2M gösterge ekran, iki lineer ölçüm kanalının aynı ekran üzerinden takip edilmesine yönelik geliştirilmiş dijital gösterge ünitesidir.

Takım tezgahına monte edilen iki lineer cetvelden gelen ölçüm bilgileri GDS dijital göstergeye aktarılır. Böylece operatör iki farklı hareketin mevcut konumunu aynı ekran üzerinden takip edebilir.

GDS 2M gösterge ekran seçilirken kullanılacak lineer cetvellerin çözünürlük, sinyal ve bağlantı özelliklerinin göstergeyle uyumlu olması önemlidir.

2 Eksen Dijital Ekran

2 eksen dijital ekran, iki farklı hareket veya eksenden alınan konum bilgilerinin tek gösterge ünitesinde görüntülenmesini sağlayan dijital ölçüm çözümüdür.

GDS DR 2M, iki ölçüm kanalına ihtiyaç duyulan takım tezgahlarında kullanılabilir. Özellikle manuel torna tezgahlarında temel hareketlerin dijital olarak takip edilmesi için 2 eksen dijital ekran tercih edilebilir.

Freze tezgahlarında ise ölçülmek istenen eksen sayısına göre DR 2M kullanılabilir. Üç eksenin tamamının takip edilmesi gereken uygulamalarda 3 eksenli GDS gösterge seçenekleri değerlendirilmelidir.

GDS Dijital Gösterge Nasıl Çalışır?

GDS dijital gösterge sistemi, tezgaha monte edilen lineer cetvellerden alınan konum bilgilerinin sayısal olarak görüntülenmesi prensibiyle çalışır.

Tezgah ekseni hareket ettiğinde cetvel konum değişikliğini algılar. Ölçüm bilgisi GDS ekran ünitesine gönderilir ve hareket miktarı dijital değer olarak görüntülenir.

Bu nedenle sistemin doğru şekilde çalışması için DR gösterge ve kullanılacak lineer cetvellerin teknik olarak birbiriyle uyumlu olması gerekir.

Torna Dijital Ekran

Torna dijital ekran, torna tezgahındaki doğrusal hareketlerin lineer cetveller aracılığıyla ölçülerek dijital gösterge üzerinde takip edilmesini sağlar.

İki hareketin ölçülmesinin yeterli olduğu torna uygulamalarında GDS DR 2M, torna dijital ekran çözümü olarak değerlendirilebilir. Tezgaha uygun ölçülerde lineer cetveller monte edilerek hareket bilgileri tek GDS ekran üzerinden takip edilebilir.

Torna dijital ekran sistemi;

• Dış çap tornalama
• İç çap işleme
• Mil ve şaft işleme
• Kademe tornalama
• Kanal açma
• Burç üretimi
• Yedek parça imalatı
• Bakım ve revizyon işlemleri

gibi uygulamalarda konum takibini destekleyebilir.

Freze Dijital Ekran

Freze dijital ekran, freze tezgahının hareketli eksenlerinden alınan konum bilgilerinin sayısal olarak görüntülenmesine yönelik kullanılan gösterge sistemidir.

İki ölçüm kanalının yeterli olduğu freze uygulamalarında GDS DR 2M dijital ekran kullanılabilir. İki lineer cetvelden gelen konum bilgileri aynı gösterge ünitesi üzerinden takip edilebilir.

Freze tezgahında X, Y ve Z eksenlerinin tamamının ölçülmesi gerekiyorsa 3 eksenli dijital ekran tercih edilmelidir. Bu nedenle ekran seçimi tezgahın gerçek ölçüm ihtiyacına göre yapılmalıdır.

DR Gösterge Nedir?

DR gösterge, GDS dijital ölçme sistemlerinde lineer cetvellerden gelen konum bilgilerinin görüntülendiği dijital koordinat okuma ünitesidir.

DR gösterge seçilirken:

• Eksen sayısı
• Tezgah türü
• Lineer cetvel tipi
• Ölçüm uzunluğu
• Cetvel çözünürlüğü
• Sinyal özellikleri
• Bağlantı uyumluluğu

dikkate alınmalıdır.

İki farklı ölçüm kanalının yeterli olduğu uygulamalarda GDS 2M gösterge ekran uygun bir seçenek olarak değerlendirilebilir.

GDS DR 2M ve Lineer Cetvel Sistemi

GDS DR 2M dijital gösterge ekranı, takım tezgahına monte edilen lineer cetvellerle birlikte çalışır. Cetveller tezgah hareketini ölçerken GDS gösterge ünitesi elde edilen konum bilgisini sayısal olarak görüntüler.

Sistemde kullanılacak cetvel belirlenirken ölçüm mesafesi, çözünürlük, çıkış sinyali, bağlantı özellikleri ve çalışma ortamı dikkate alınmalıdır.

Mevcut bir dijital ölçüm sisteminde yalnızca ekran değiştirilecekse mevcut lineer cetvellerin DR 2M ile uyumluluğu kontrol edilmelidir.

GDS DR 2M Hangi Tezgahlarda Kullanılır?

GDS ekran sistemleri teknik uyumluluk sağlandığında farklı takım tezgahlarında dijital konum takibi için kullanılabilir.

Başlıca kullanım alanları:

• Universal torna tezgahları
• Manuel torna tezgahları
• Freze tezgahları
• Taşlama tezgahları
• Özel amaçlı makineler
• Bakım ve revizyon tezgahları

Kullanılacak tezgaha göre lineer cetvel ölçüleri, eksen sayısı ve sistem konfigürasyonu belirlenmelidir.

2 Eksen GDS Dijital Ekranın Avantajları

GDS DR 2M, iki eksenli ölçüm ihtiyacı bulunan takım tezgahlarında konum bilgilerinin dijital olarak takip edilmesini sağlar.

Başlıca avantajları:

• 2 eksen dijital ölçüm desteği
• İki ölçüm kanalını aynı ekrandan takip etme
• Konum bilgilerinin sayısal görüntülenmesi
• Torna ve freze tezgahlarında kullanılabilme
• Farklı ölçülerde lineer cetvellerle sistem oluşturabilme
• Manuel takım tezgahlarına dijital ölçüm özelliği kazandırma
• Operatörün eksen konumlarını kolay takip etmesi

İki eksenin takip edilmesinin yeterli olduğu uygulamalarda 2 eksen dijital ekran, ihtiyaca uygun bir dijital ölçüm sistemi oluşturulmasını sağlar.

GDS DR 2M ile DR 3M Arasındaki Fark

GDS gösterge modelleri arasında seçim yapılırken ihtiyaç duyulan ölçüm kanalı sayısı dikkate alınmalıdır.

GDS DR 2M, iki farklı ölçüm kanalından gelen bilgilerin takip edilmesine yönelikken DR 3M modelleri üç ölçüm kanalına ihtiyaç duyulan uygulamalar için kullanılabilir.

Özellikle standart torna uygulamalarında iki eksenli GDS ekran yeterli olabilirken freze tezgahlarında X, Y ve Z eksenlerinin tamamının takip edilmesi isteniyorsa üç eksenli gösterge tercih edilebilir.

Bu nedenle GDS gösterge seçimi yapılırken tezgah türü ve ölçülmek istenen hareket sayısı birlikte değerlendirilmelidir.

GDS Dijital Ekran Seçerken Nelere Dikkat Edilmeli?

Doğru dijital ekran seçiminde gösterge cihazı ve lineer cetveller bir bütün olarak değerlendirilmelidir.

Seçim sırasında:

• Tezgah türü
• Ölçülecek eksen sayısı
• Lineer cetvel tipi
• Cetvel ölçüm uzunluğu
• Çözünürlük
• Çıkış sinyali
• Bağlantı uyumluluğu
• Montaj gereksinimleri

kontrol edilmelidir.

İki ölçüm kanalına ihtiyaç duyulan uygulamalarda GDS 2M gösterge ekran, uygun lineer cetvellerle birlikte tezgahın dijital ölçüm altyapısını oluşturabilir.

GDS DR 2M 2 Eksen Dijital Gösterge Ekranı

GDS DR 2M Dijital Gösterge Ekranı, iki farklı ölçüm kanalından gelen konum bilgilerinin tek ekran üzerinden takip edilmesini sağlayan 2 eksen dijital ekran çözümüdür.

GDS dijital ölçme sistemlerinde gösterge ünitesi olarak kullanılan DR 2M; uygun lineer cetvellerle birlikte torna dijital ekran ve freze dijital ekran uygulamalarında kullanılabilir.

İki eksenli yapısıyla, iki ölçüm kanalının yeterli olduğu takım tezgahlarında işlevsel bir DR gösterge çözümü sunar. Tezgaha uygun cetveller ve GDS gösterge kombinasyonu sayesinde manuel takım tezgahlarında konum bilgileri dijital olarak takip edilebilir.
