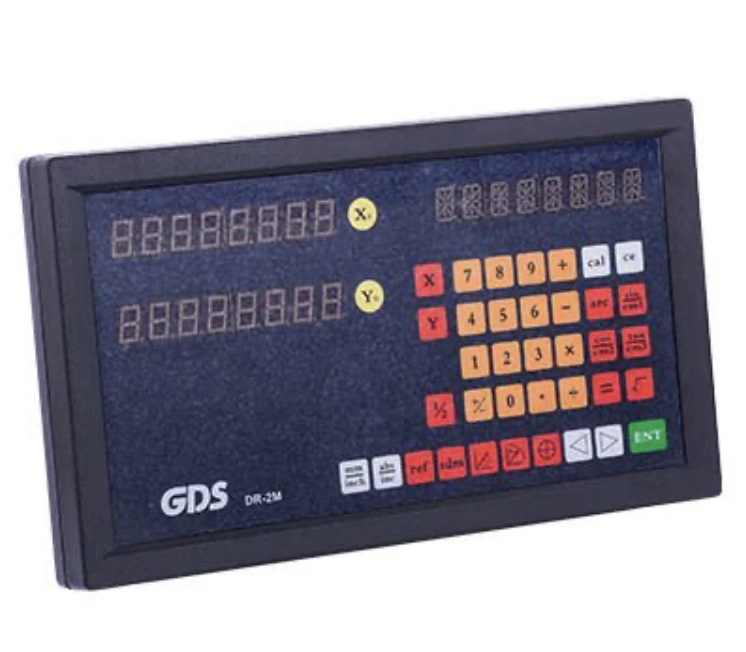

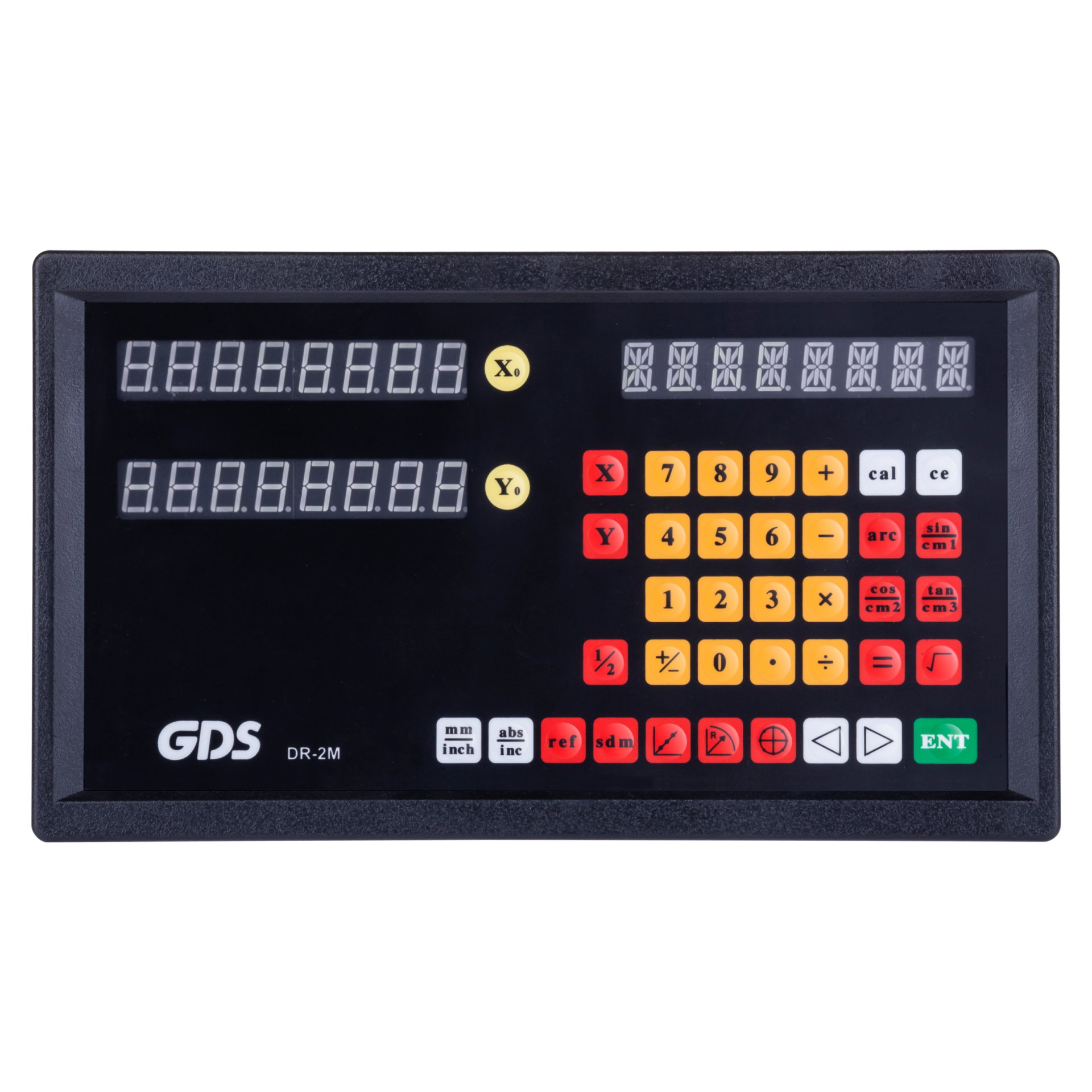

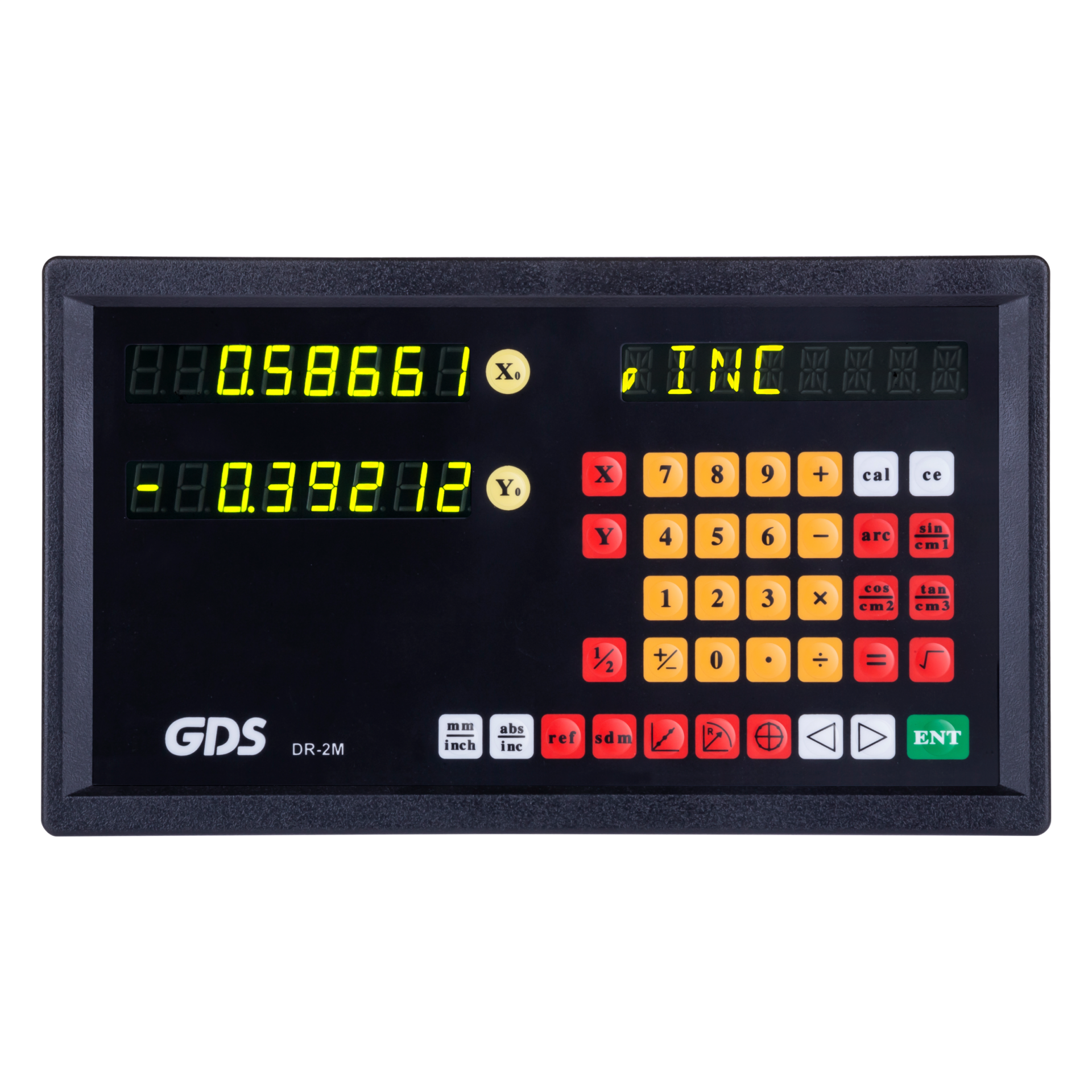

GDS DR-2M Dijital Gösterge Ekranı

GDS DR-2M Dijital Gösterge Ekranı, torna, freze ve farklı takım tezgahlarında iki eksenden gelen konum bilgilerinin dijital olarak görüntülenmesi amacıyla kullanılan 2 eksen dijital ekran çözümüdür. GDS dijital ölçme sistemlerinin gösterge ünitesi olarak kullanılan DR-2M, lineer cetvellerden gelen ölçüm bilgilerinin operatör tarafından sayısal olarak takip edilmesini sağlar.

GDS 2M gösterge ekran, özellikle iki hareket ekseninin ölçülmesinin yeterli olduğu manuel takım tezgahlarında kullanılabilir. Tezgaha monte edilen optik veya manyetik lineer cetveller hareketi ölçerken GDS ekran ünitesi konum değerlerini dijital olarak görüntüler.

GDS DR-2M Dijital Ekran Nedir?

GDS DR-2M, iki farklı ölçüm kanalından gelen konum bilgilerinin aynı gösterge ünitesi üzerinden takip edilmesini sağlayan bir GDS gösterge çözümüdür.

Tezgah ekseni hareket ettiğinde lineer cetvel konum değişikliğini algılar ve ölçüm bilgisini DR-2M ekranına aktarır. Böylece operatör iki farklı hareket noktasını tek bir dijital ekran üzerinden takip edebilir.

GDS 2M Gösterge Ekran

GDS 2M gösterge ekran, iki eksenli dijital koordinat okuma uygulamalarına yönelik kullanılabilir. İki lineer cetvelden gelen ölçüm bilgilerinin aynı ekran üzerinde görüntülenmesi, özellikle manuel torna ve freze tezgahlarında pratik bir ölçüm altyapısı oluşturur.

Sistem kurulurken kullanılacak cetvellerin ölçüm uzunluğu, çözünürlüğü, sinyal özellikleri ve GDS dijital gösterge ile uyumluluğu kontrol edilmelidir.

2 Eksen Dijital Ekran

2 eksen dijital ekran, iki farklı doğrusal hareketin lineer cetveller aracılığıyla ölçülerek tek gösterge üzerinde görüntülenmesini sağlayan sistemdir.

GDS DR-2M, iki ölçüm kanalının yeterli olduğu takım tezgahlarında kullanılabilir. Bu yapı özellikle torna tezgahlarında iki temel hareketin dijital olarak takip edilmesine yönelik uygulamalarda tercih edilebilir.

Freze ve diğer takım tezgahlarında ise ölçülmek istenen eksen sayısına göre 2 eksen dijital ekran kullanımı değerlendirilebilir.

GDS Dijital Gösterge Nasıl Çalışır?

GDS dijital gösterge sistemi, lineer cetvel ve dijital ekranın birlikte çalışmasına dayanır. Tezgah hareket ettiğinde cetvel konum değişikliğini algılar ve elde edilen ölçüm sinyalini GDS ekran ünitesine gönderir.

Gösterge, gelen ölçüm bilgisini sayısal konum değerine dönüştürerek operatörün eksen hareketlerini kolayca takip etmesini sağlar.

Bu nedenle dijital ölçüm sisteminde GDS gösterge kadar kullanılacak lineer cetvellerin doğru seçilmesi de önemlidir.

Torna Dijital Ekran

Torna dijital ekran, torna tezgahındaki doğrusal hareketlerin lineer cetveller aracılığıyla ölçülerek sayısal olarak görüntülenmesini sağlar.

İki hareketin takip edilmesinin yeterli olduğu uygulamalarda GDS DR-2M torna dijital ekran olarak kullanılabilir. Tezgaha uygun lineer cetveller monte edilerek hareket değerleri tek ekran üzerinden takip edilebilir.

Torna dijital ekran sistemi;

• Dış çap tornalama
• İç çap işleme
• Mil ve şaft işleme
• Kademe tornalama
• Kanal açma
• Burç üretimi
• Yedek parça imalatı
• Bakım ve revizyon işlemleri

gibi farklı talaşlı imalat uygulamalarında konum takibine yardımcı olabilir.

Freze Dijital Ekran

Freze dijital ekran, freze tezgahındaki hareketlerin sayısal olarak takip edilmesine yönelik kullanılan dijital gösterge sistemidir.

İki ölçüm kanalının yeterli olduğu freze uygulamalarında GDS DR-2M dijital ekran değerlendirilebilir. İki lineer cetvelden gelen konum bilgileri aynı gösterge üzerinde görüntülenebilir.

Freze uygulamalarında hangi iki hareketin ölçüleceği tezgahın yapısına ve kullanıcının ihtiyacına göre belirlenmelidir. Üç eksenin tamamının takip edilmesi gereken uygulamalarda ise 3 eksenli gösterge seçenekleri değerlendirilmelidir.

DR Gösterge Nedir?

DR gösterge, GDS dijital ölçme sistemlerinde lineer cetvellerden alınan konum bilgilerinin sayısal olarak görüntülendiği gösterge ünitesidir.

Bir DR gösterge seçilirken:

• İhtiyaç duyulan eksen sayısı
• Kullanılacak takım tezgahı
• Lineer cetvel tipi
• Ölçüm çözünürlüğü
• Cetvel sinyal özellikleri
• Bağlantı uyumluluğu
• Kullanım amacı

dikkate alınmalıdır.

İki farklı ölçüm kanalının yeterli olduğu uygulamalarda GDS 2M gösterge ekran uygun bir çözüm olarak değerlendirilebilir.

GDS DR-2M Hangi Tezgahlarda Kullanılır?

GDS ekran sistemleri, teknik uyumluluk sağlandığında farklı manuel takım tezgahlarında kullanılabilir.

DR-2M'nin başlıca kullanım alanları:

• Universal torna tezgahları
• Manuel torna tezgahları
• Freze tezgahları
• Taşlama tezgahları
• Özel amaçlı makineler
• Bakım ve revizyon tezgahları

Tezgah türüne göre kullanılacak lineer cetvel ölçüleri ve sistem konfigürasyonu değişebilir.

GDS DR-2M ve Lineer Cetvel Sistemi

GDS DR-2M dijital gösterge, tezgaha monte edilen iki lineer cetvelden gelen ölçüm bilgilerini görüntüler. Cetveller hareketi ölçerken GDS gösterge ünitesi konum bilgisini operatöre sayısal olarak sunar.

Sistemde optik veya teknik olarak uyumlu manyetik lineer cetveller kullanılabilir. Cetvel seçiminde ölçüm mesafesi, çözünürlük, çıkış sinyali, bağlantı tipi ve çalışma ortamı birlikte değerlendirilmelidir.

Mevcut bir dijital ölçüm sisteminde yalnızca ekran değiştirilecekse mevcut cetvellerin GDS DR-2M ile teknik uyumluluğu kontrol edilmelidir.

2 Eksen GDS Dijital Ekranın Avantajları

GDS DR-2M, iki eksenli ölçüm ihtiyacı bulunan takım tezgahlarında dijital konum takibi sağlar.

Başlıca avantajları:

• 2 eksen dijital ölçüm desteği
• İki ölçüm kanalını tek ekrandan takip etme
• Konum bilgilerinin sayısal görüntülenmesi
• Torna ve freze uygulamalarında kullanılabilme
• Farklı ölçülerde lineer cetvellerle sistem oluşturabilme
• Manuel tezgahlara dijital ölçüm özelliği kazandırma
• Optik veya uygun manyetik cetvellerle konfigürasyon

İki eksenin takip edilmesinin yeterli olduğu uygulamalarda 2 eksen dijital ekran, tezgahın ihtiyacına uygun ve işlevsel bir ölçüm çözümü oluşturur.

GDS DR-2M mi, 3 Eksen Dijital Ekran mı?

GDS gösterge seçiminde eksen sayısının tezgahın gerçek ölçüm ihtiyacına göre belirlenmesi önemlidir.

İki farklı hareket noktasının takip edilmesi yeterliyse GDS DR-2M tercih edilebilir. Üç farklı eksen veya hareket noktasından ölçüm alınması gerekiyorsa 3 eksenli GDS ekran seçenekleri değerlendirilmelidir.

Özellikle torna tezgahlarında iki eksenli sistemler birçok standart dijital ölçüm uygulamasında kullanılabilirken freze tezgahlarında ihtiyaç duyulan eksen sayısı uygulamaya göre değişebilir.

GDS Dijital Ekran Seçerken Nelere Dikkat Edilmeli?

Doğru dijital ekran seçiminde gösterge ve lineer cetveller bir bütün olarak değerlendirilmelidir.

Seçim sırasında:

• Tezgah türü
• Ölçülecek eksen sayısı
• Lineer cetvel tipi
• Cetvel ölçüm uzunluğu
• Çözünürlük
• Sinyal özellikleri
• Bağlantı uyumluluğu
• Montaj gereksinimleri

kontrol edilmelidir.

Bu kriterlere uygun seçilen GDS ekran, takım tezgahının dijital ölçüm sisteminin doğru şekilde yapılandırılmasına yardımcı olur.

GDS DR-2M 2 Eksen Dijital Gösterge Ekranı

GDS DR-2M Dijital Gösterge Ekranı, iki farklı ölçüm kanalından gelen konum bilgilerinin sayısal olarak takip edilmesini sağlayan 2 eksen dijital ekran çözümüdür.

GDS dijital ölçme sistemlerinde gösterge ünitesi olarak kullanılan DR-2M; uygun lineer cetvellerle birlikte torna dijital ekran ve freze dijital ekran uygulamalarında kullanılabilir.

İki eksenli yapısı sayesinde gereksiz ek ölçüm kanallarına ihtiyaç duyulmayan tezgahlarda işlevsel bir DR gösterge çözümü sunar. Doğru cetvel ve GDS gösterge kombinasyonu ile manuel takım tezgahlarına dijital konum takip sistemi uygulanabilir.
