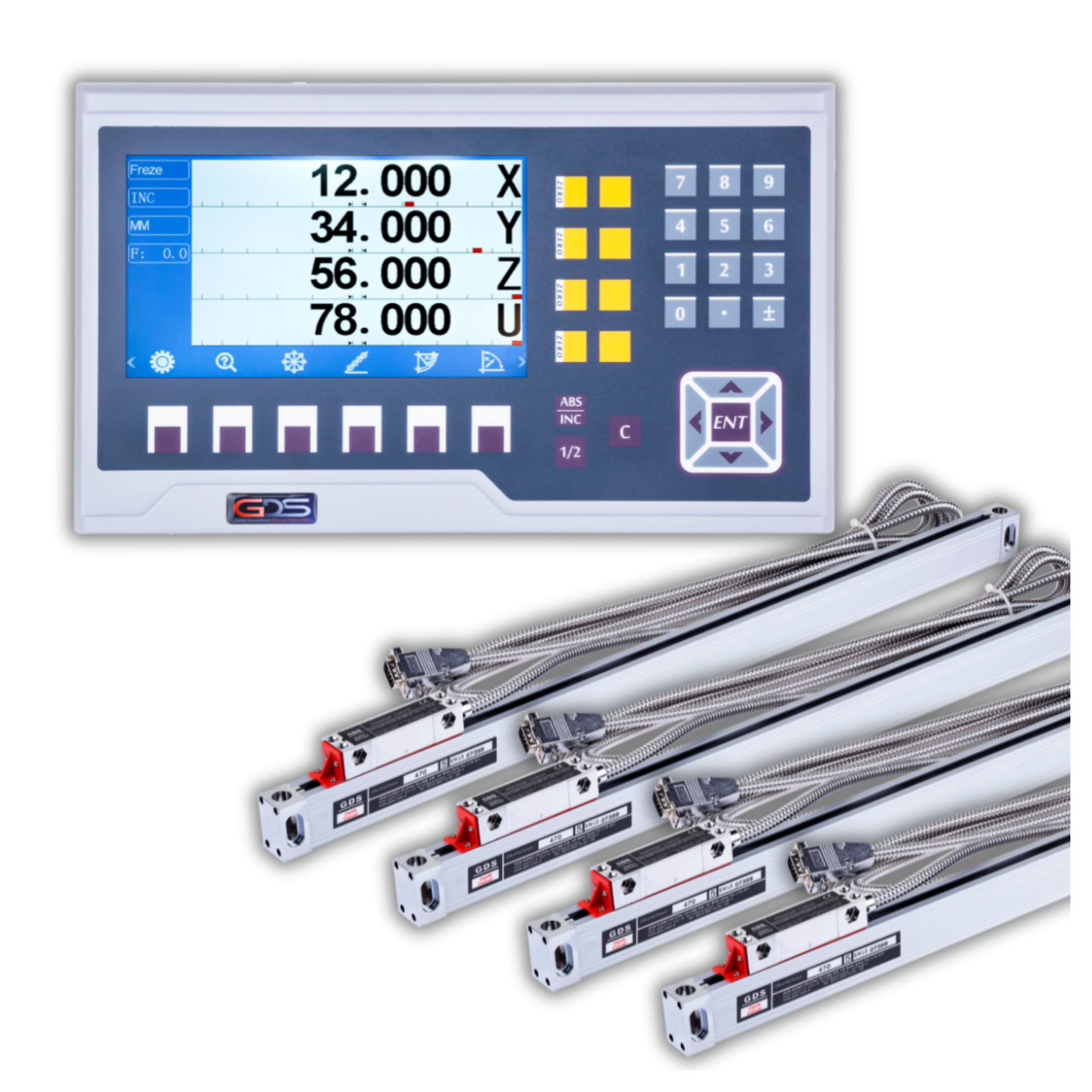

GDS LCD 4 EKSEN BORWERK DİJİTAL ÖLÇME SİSTEMİ
Grafik LCD Ekranlı 4 Eksen Profesyonel Dijital Koordinat Okuma Sistemi
GDS LCD 4 Eksen Borwerk Dijital Ölçme Sistemi (DRO), borwerk ve ağır tip yatay delik işleme tezgahlarında karmaşık parça işleme süreçlerinin hassas ve kontrollü şekilde gerçekleştirilmesine yardımcı olmak için geliştirilmiştir. Grafik tabanlı LCD gösterge ekranı ile 4 eksen optik veya manyetik cetvel seçeneklerini bir araya getiren sistem; X, Y ve Z eksenlerine ek olarak W spindel stroku veya B döner tabla ekseninin de eş zamanlı olarak takip edilmesini sağlar.
Grafik LCD Ekran
Dört eksenli koordinat takibi ve karmaşık geometrik hesaplamaların görsel arayüz üzerinden izlenmesini sağlar.
4 Eksen Hassas Ölçüm
X, Y, Z ve W veya B eksen hareketlerinin anlık olarak takip edilmesini sağlar.
W / B Eksen Desteği
Spindel stroku veya döner tabla hareketinin diğer eksenlerle birlikte dijital olarak izlenmesine yardımcı olur.
Ağır Sanayi Kullanımı
Büyük iş parçaları, uzun stroklu hareketler ve ağır talaşlı imalat uygulamaları için geliştirilmiştir.
ÖNE ÇIKAN SİSTEM ÖZELLİKLERİ
- Grafik LCD Ekran: Dört eksenli koordinat takibi ile divizör, radyüs ve eğimli delik gibi gelişmiş hesaplamaların görsel olarak takip edilmesini sağlar.
- 4 Eksen Dijital Ölçüm: X, Y ve Z eksenlerine ek olarak W spindel stroku veya B döner tabla ekseninin eş zamanlı izlenmesine imkan verir.
- Optik Cetvel Seçeneği: Mikron seviyesinde hassasiyet gerektiren borwerk ve ağır talaşlı imalat uygulamalarında kullanılabilir.
- IP67 Manyetik Cetvel Seçeneği: Yağ, yoğun talaş, nem ve zorlu ağır sanayi şartlarının bulunduğu çalışma ortamlarında dayanıklı ölçüm alternatifi sunar.
- Divizör İşlemi (PCD): Flanş ve dairesel yüzeylerde eşit aralıklı delik konumlarının grafiksel yönlendirmelerle hesaplanmasını kolaylaştırır.
- Yay Açma / Radyüs Fonksiyonu: Kavisli ve dairesel yüzey işleme operasyonlarında ihtiyaç duyulan geometrik hesaplamalara yardımcı olur.
- Sıralı Eğimli Delik Hesaplama: Açı ve eğim içeren hatlar üzerindeki delik koordinatlarının otomatik olarak hesaplanmasını sağlar.
- Merkez Bulma: Büyük hacimli iş parçalarında delik, mil ve eksen merkezlerinin daha hızlı belirlenmesine yardımcı olur.
- Dahili Hesap Makinesi: Matematiksel, geometrik ve trigonometrik hesaplamaların doğrudan LCD ekran üzerinden yapılmasına imkan verir.
TEKNİK VE FONKSİYONEL ÖZELLİKLER
| Parametre | Değer / Detay | Parametre | Değer / Detay |
|---|---|---|---|
| Ürün Tipi | Dijital Koordinat Okuma Sistemi (DRO) | Eksen Sayısı | 4 Eksen |
| Ekran Tipi | Grafik LCD | Cetvel Seçeneği | Optik / Manyetik |
| Ana Eksenler | X / Y / Z | 4. Eksen | W Spindel Stroku / B Döner Tabla |
| Kullanım Alanı | Borwerk / Yatay Delik İşleme | Manyetik Cetvel Koruması | IP67 |
| Divizör / PCD | Destekler | Radyüs Fonksiyonu | Destekler |
| Eğimli Delik Hesabı | Destekler | Merkez Bulma | Destekler |
| Hesap Makinesi | Dahili | Uygulama Tipi | Ağır Talaşlı İmalat |
4 EKSEN BORWERK KOORDİNAT TAKİBİ
4. EKSEN UYGULAMA SEÇENEKLERİ
W EKSENİ – SPİNDEL STROKU
Borwerk spindelinin ileri-geri hareketinin ve delik işleme derinliğinin dijital olarak takip edilmesine yardımcı olur. Derin delik ve hassas boralama işlemlerinde konum kontrolünü kolaylaştırır.
B EKSENİ – DÖNER TABLA
Döner tabla bulunan borwerk tezgahlarında iş parçasının açısal konumunun takip edilmesini sağlar. Büyük parçaların farklı yüzeylerinin yeniden bağlama ihtiyacını azaltarak işlenmesini kolaylaştırır.
GRAFİK LCD EKRAN VE BORWERK FONKSİYONLARI
CETVEL SİSTEMİ SEÇENEKLERİ
4 EKSEN OPTİK CETVEL
Mikron seviyesinde hassasiyet gerektiren borwerk, yatay delik işleme ve büyük parça imalatı uygulamalarında tercih edilebilir.
4 EKSEN MANYETİK CETVEL
IP67 koruma yapısı sayesinde yağ, yoğun talaş, nem ve ağır sanayi şartlarının bulunduğu borwerk uygulamalarında dayanıklı ve temassız ölçüm alternatifi sunar.
GDS LCD 4 EKSEN BORWERK DRO AVANTAJLARI
NEDEN GDS LCD 4 EKSEN BORWERK SİSTEMİNİ TERCİH ETMELİSİNİZ?
Borwerk tezgahlarında X, Y ve Z eksenlerinin yanı sıra spindel stroku veya döner tabla gibi dördüncü bir eksenin de takip edilebilmesi, büyük ve karmaşık iş parçalarının daha kontrollü biçimde işlenmesine yardımcı olur. GDS LCD 4 Eksen Borwerk Dijital Ölçme Sistemi, grafik LCD arayüzü sayesinde koordinatların ve geometrik hesaplamaların daha anlaşılır şekilde takip edilmesini sağlar. Bu yapı; operatör kaynaklı hataların azaltılmasına, parça sıfırlama ve tezgah ayar sürelerinin kısaltılmasına, yeniden bağlama ihtiyacının azaltılmasına ve tekrarlanabilir işleme kalitesinin artırılmasına katkı sağlar.
GDS BORWERK DİJİTAL ÖLÇME SİSTEMİ SATIŞ, MONTAJ VE SERVİS
GDS LCD 4 eksen borwerk DRO, borwerk dijital gösterge, W eksen spindel ölçüm sistemi, B eksen döner tabla ölçüm sistemi, optik lineer cetvel ve manyetik lineer cetvel ihtiyaçlarınız için tezgahınıza uygun sistem konfigürasyonunu tercih edebilirsiniz. Borwerk ve ağır tip yatay delik işleme tezgahları için dijital koordinat ölçme sistemi, cetvel tedariği, montaj, teknik servis, bakım, tamir ve yedek parça desteği konusunda firmamızdan destek alabilirsiniz.
GDS Borwerk Dijital Ölçme Sistemi (4 Eksen) Hakkında Detaylı Bilgi
GDS Borwerk Dijital Ölçme Sistemi (4 Eksen)
GDS Borwerk Dijital Ölçme Sistemi (4 Eksen), borwerk tezgahlarında dört farklı eksen veya doğrusal hareketin konum bilgilerinin dijital olarak takip edilmesi amacıyla kullanılan koordinat ölçme sistemidir. GDS dijital gösterge ünitesi ile uygun lineer ölçme cetvellerinin birlikte kullanılması sayesinde tezgah hareketleri elektronik olarak ölçülerek sayısal değerler üzerinden görüntülenebilir.
4 eksen borwerk dijital sistem, özellikle üç eksenin yeterli olmadığı ve ilave bir hareketin de ölçüm sistemine dahil edilmesi gereken borwerk uygulamalarında tercih edilebilir. Tezgahın mekanik yapısına, hareket mesafelerine ve çalışma ortamına göre borwerk manyetik cetvel veya borwerk optik cetvel kullanılarak tezgaha özel bir dijital ölçüm sistemi oluşturulabilir.
GDS 4 Eksen Borwerk Dijital Sistem Nedir?
4 eksen GDS dijital borwerk sistemi, tezgah üzerindeki dört farklı hareketin uygun lineer cetveller aracılığıyla ölçülmesini ve konum bilgilerinin dijital göstergeye aktarılmasını sağlar.
Her ölçüm hareketine uygun bir borwerk cetvel monte edilir. Tezgah hareket ettikçe cetvel üzerindeki konum değişikliği okuyucu sensör tarafından algılanır ve ölçüm bilgisi elektronik sinyal olarak dijital gösterge ünitesine gönderilir.
Böylece operatör dört farklı hareketin konum bilgisini aynı dijital sistem üzerinden takip edebilir.
4 Eksen Borwerk Dijital Sistem Nasıl Çalışır?
Borwerk dijital sistem, tezgahın mekanik hareketlerinin lineer cetveller tarafından ölçülerek elektronik konum bilgisine dönüştürülmesi prensibiyle çalışır.
4 eksenli sistem genel olarak:
- Dijital olarak takip edilecek dört hareket belirlenir.
- Her hareket için uygun ölçüm uzunluğunda lineer cetvel seçilir.
- Cetveller ilgili hareketli bölümlere uygun şekilde monte edilir.
- Tezgah hareket ettikçe okuyucu sensörler konum değişikliklerini algılar.
- Dört cetvelden elde edilen sinyaller dijital göstergeye aktarılır.
- İlgili konum değerleri ekran üzerinden takip edilir.
Bu sayede birden fazla hareketin bulunduğu borwerk tezgahlarında dört kanallı dijital konum takibi gerçekleştirilebilir.
Borwerk Tezgahlarında 4 Eksen Ölçüm
Borwerk tezgahlarının eksen ve hareket yapısı makinenin tasarımına göre farklılık gösterebilir. Bu nedenle 4 eksenli sistemde hangi hareketlerin dijital olarak ölçüleceği tezgaha göre belirlenmelidir.
Üç temel doğrusal hareketin yanında tezgahın yapısına göre ölçülmesi gereken ilave bir hareket bulunabilir. Bu durumda dördüncü borwerk cetvel de sisteme dahil edilerek ilgili konumun dijital olarak takip edilmesi sağlanabilir.
Bu nedenle 4 eksen sistemi seçerken eksen isimlerinden çok, tezgah üzerinde hangi dört hareketin ölçüleceğinin belirlenmesi önemlidir.

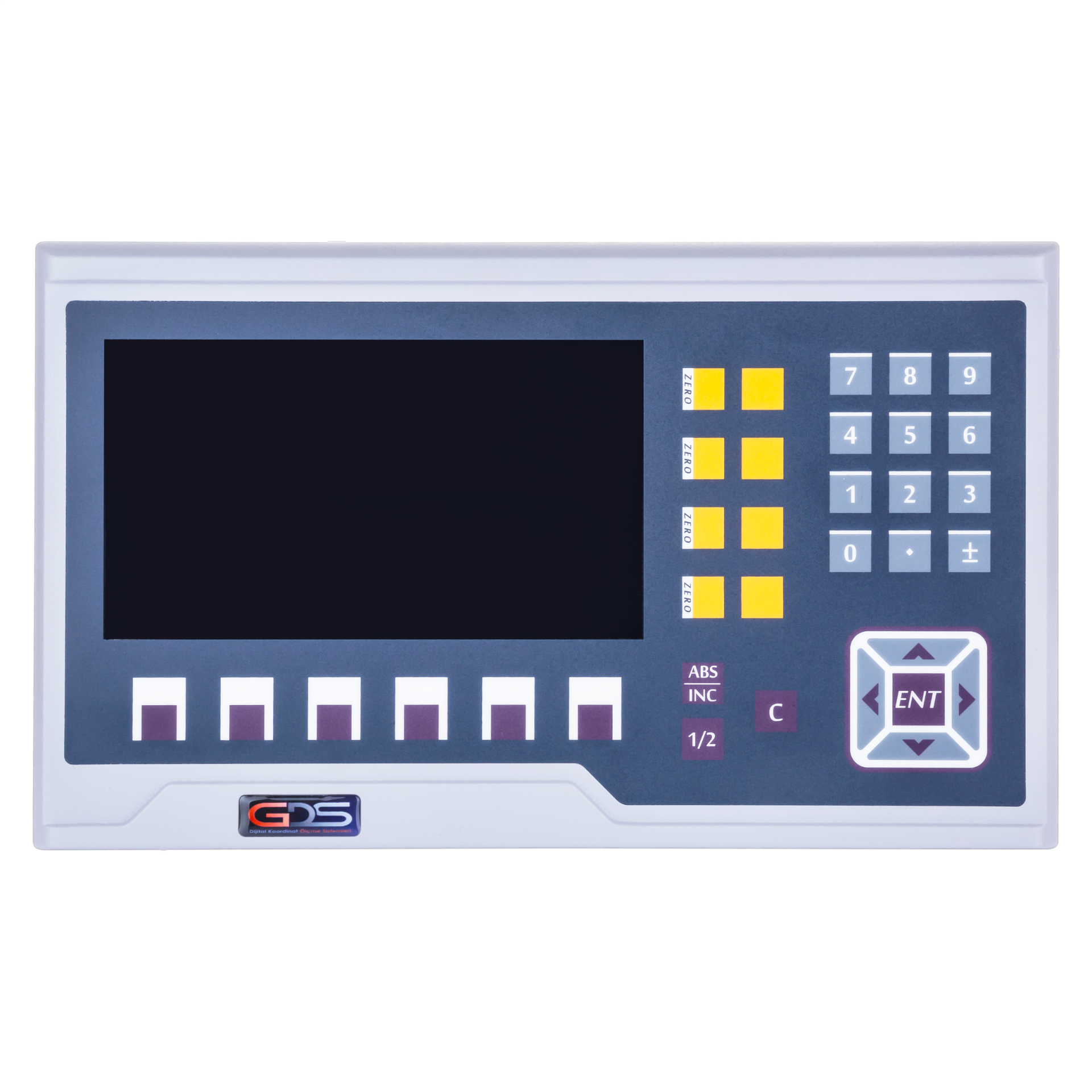

GDS DR-4M Dijital Gösterge ve Borwerk
4 eksenli borwerk uygulamalarında değerlendirilebilecek gösterge seçeneklerinden biri GDS DR-4M dijital gösterge ekranıdır. GDS DR-4M Dijital Koordinat Okuma Ekranları; torna, freze, borwerk, erezyon ve taşlama gibi takım tezgahlarında kullanılmak üzere geliştirilmiştir.
DR-4M serisi 2, 3, 4 ve 5 eksen seçeneklerini destekler. Bu nedenle dört farklı konum bilgisinin takip edilmesi gereken borwerk uygulamalarında uygun konfigürasyonla kullanılabilir.
GDS DR-4M ayrıca divizör işlemi, yay/radyüs hesaplama, sıralı eğimli delik hesaplama, merkez bulma ve entegre hesap makinesi gibi talaşlı imalata yönelik fonksiyonlar sunar.
DR Dijital Sistem
DR dijital sistem, GDS dijital koordinat gösterge üniteleri ile lineer cetvellerin birlikte kullanılmasıyla oluşturulan ölçüm çözümlerini araştıran kullanıcıların karşılaşabileceği önemli bir arama terimidir.
Borwerk uygulamasında 4 eksenli DR dijital sistem oluşturulurken gösterge ünitesinin eksen kapasitesinin yanı sıra kullanılacak dört cetvelin teknik özellikleri de dikkate alınmalıdır.
Cetveller ile dijital gösterge arasındaki sinyal, çözünürlük ve bağlantı uyumluluğunun kontrol edilmesi gerekir.
Borwerk Cetvel Nedir?
Borwerk cetvel, borwerk tezgahındaki doğrusal hareketlerin ölçülmesini sağlayan lineer konum ölçme ekipmanıdır. Cetvel ile okuyucu sensör birlikte çalışarak tezgah hareketini elektronik ölçüm bilgisine dönüştürür.
4 eksenli sistemde ölçülecek her hareket için uygun bir lineer cetvel kullanılır. Ancak bu dört cetvelin aynı uzunlukta olması gerekmez.
Borwerk tezgahlarında farklı hareketlerin strok değerleri birbirinden önemli ölçüde farklı olabileceğinden her borwerk cetvel kendi hareket mesafesine göre seçilmelidir.
Borwerk Manyetik Cetvel
Borwerk manyetik cetvel, tezgahın doğrusal hareketlerinin manyetik okuma teknolojisiyle ölçülmesini sağlayan lineer ölçme sistemidir.
Manyetik cetvel ve okuyucu sensör temassız ölçüm prensibiyle çalışarak hareket bilgisinin elektronik sinyale dönüştürülmesini sağlar. Bu bilgi uyumlu GDS dijital göstergeye aktarılarak konum değeri görüntülenebilir.
Özellikle uzun hareket mesafelerine sahip borwerk uygulamalarında manyetik cetvel seçenekleri değerlendirilebilir. Kullanılacak ölçüm uzunluğu, çözünürlük, sinyal ve montaj özellikleri uygulamaya göre belirlenmelidir.

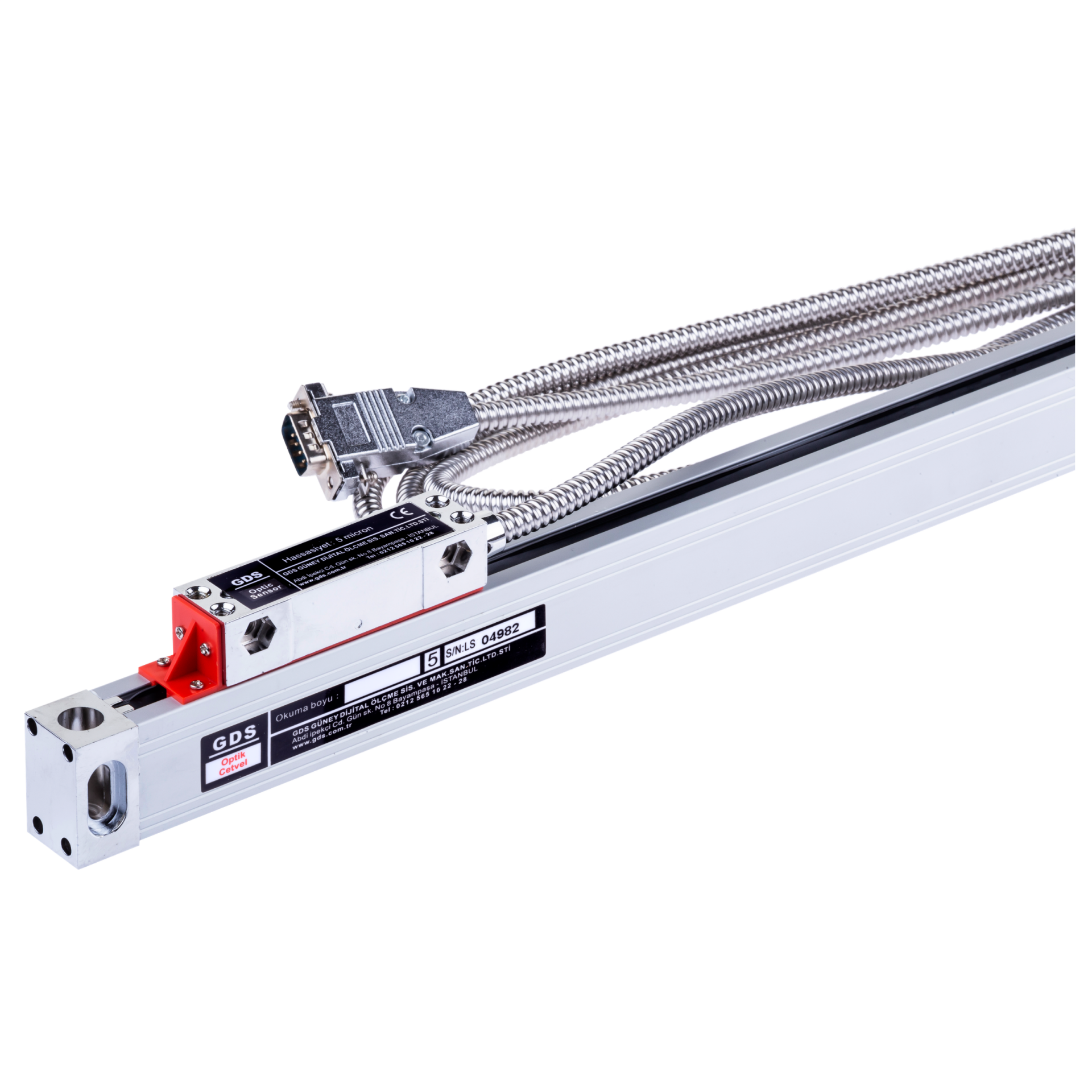

Borwerk Optik Cetvel
Borwerk optik cetvel, doğrusal konum değişikliklerinin optik okuma teknolojisiyle ölçülmesini sağlayan lineer cetvel sistemidir.
Optik cetvel içerisindeki okuyucu sistem, cetvel üzerindeki konum değişikliklerini algılayarak elektronik ölçüm sinyali oluşturur. Elde edilen bilgi dijital göstergeye aktarılır ve ilgili hareketin konumu sayısal olarak takip edilir.
GDS optik lineer cetveller borwerk tezgahlarında kullanılabilir. Borwerk optik cetvel seçilirken ölçüm uzunluğu, çözünürlük, montaj koşulları ve dijital gösterge uyumluluğu birlikte değerlendirilmelidir.
Borwerk Manyetik Cetvel mi Optik Cetvel mi?
4 eksen borwerk dijital sistem oluşturulurken cetvel teknolojisinin tezgahın çalışma şartlarına göre belirlenmesi gerekir.
Borwerk manyetik cetvel ve borwerk optik cetvel doğrusal konum ölçümünde kullanılabilen iki farklı teknolojidir. Hangi sistemin daha uygun olduğu uygulamanın gereksinimlerine bağlıdır.
Seçim sırasında:
- Borwerk tezgahının marka ve modeli
- Ölçülecek dört hareket
- Hareket mesafeleri
- Çalışma ortamı
- İstenen çözünürlük
- Montaj alanları
- Cetvel yapısı
- Sensör ve sinyal özellikleri
- Dijital gösterge uyumluluğu
birlikte değerlendirilmelidir. Özellikle büyük borwerk tezgahlarında uzun hareket mesafeleri bulunduğundan cetvel ölçüm uzunluklarının doğru belirlenmesi önemlidir.
GDS Dijital Gösterge ile 4 Cetvel Nasıl Çalışır?
4 eksen GDS dijital sistemde her ölçüm hareketine ayrı bir lineer cetvel uygulanır. Dört cetvelden gelen konum bilgileri uygun dijital gösterge ünitesine aktarılır.
Komple sistem genel olarak:
- 4 eksen dijital gösterge
- Birinci hareket için lineer cetvel
- İkinci hareket için lineer cetvel
- Üçüncü hareket için lineer cetvel
- Dördüncü hareket için lineer cetvel
- Okuyucu sensörler

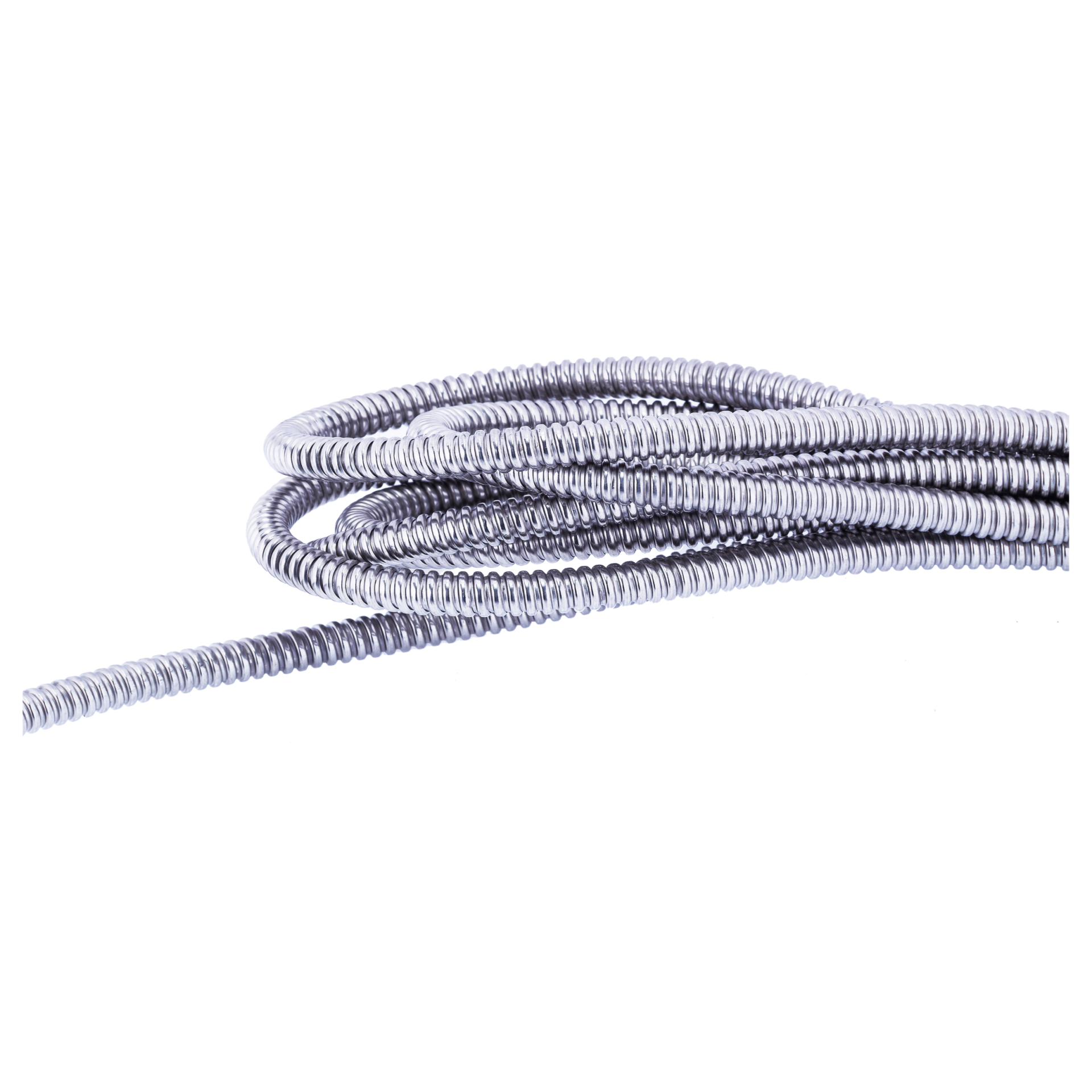

- Bağlantı kabloları

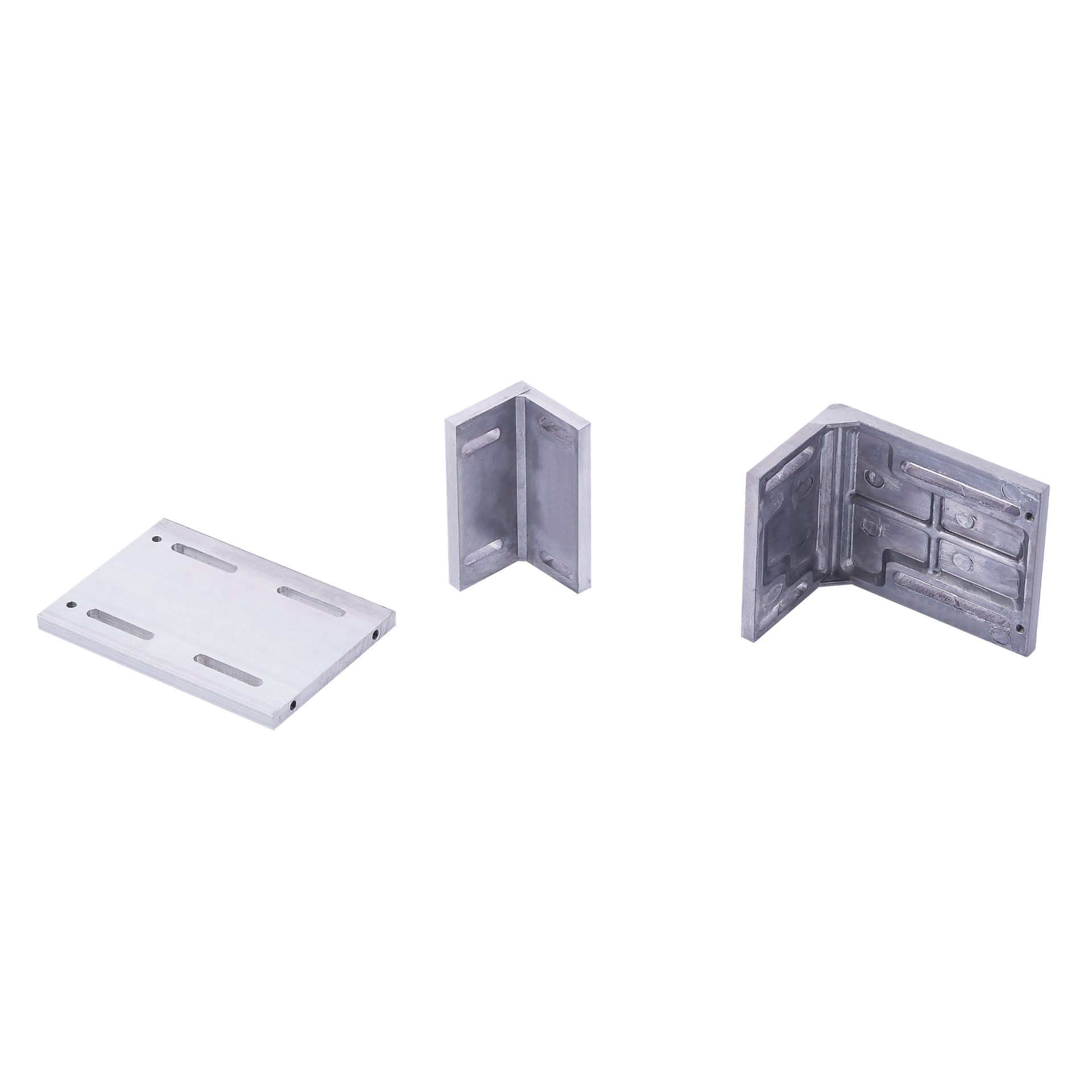

- Montaj aparatları
gibi bileşenlerden oluşabilir. Her cetvelin ölçüm uzunluğu farklı olabilir. Önemli olan cetvelin ilgili hareket mesafesine ve kullanılacak dijital gösterge sistemine uygun olmasıdır.
Borwerk Tezgahına 4 Eksen Dijital Sistem Uygulaması
Mevcut bir borwerk tezgahına 4 eksen dijital ölçüm sistemi uygulanmadan önce makinenin hareket yapısının detaylı şekilde incelenmesi gerekir.
İlk aşamada dijital olarak takip edilecek dört hareket belirlenir. Ardından her hareketin gerçek strok mesafesi ölçülür ve uygun borwerk cetvel seçimi yapılır.
Montaj planlamasında:
- Hareket mesafeleri
- Cetvel montaj alanları
- Tezgahın hareketli parçaları
- Kablo güzergahları
- Talaş ve soğutma sıvısı bulunan bölgeler
- Cetvel koruması
- Dijital gösterge konumu
dikkate alınmalıdır. Özellikle büyük boyutlu borwerk tezgahlarında cetvel montajı ve kablo güzergahlarının önceden planlanması önem taşır.
3 Eksen ve 4 Eksen Borwerk Dijital Sistem Arasındaki Fark
3 eksen ile 4 eksen borwerk dijital sistem arasındaki temel fark, dijital olarak takip edilen hareket sayısıdır.
3 eksenli sistem üç farklı konum bilgisini ölçerken 4 eksenli sistem ilave bir hareketin de dijital ölçüm sistemine dahil edilmesini sağlar.
Dördüncü hareketin takip edilmesine ihtiyaç olmayan bir makinede yalnızca eksen sayısını artırmak amacıyla 4 eksenli sistem seçilmesi gerekli değildir. Sistem, borwerk tezgahının gerçek ölçüm ihtiyacına göre belirlenmelidir.
Dört farklı hareketin konumunun takip edilmesi gereken uygulamalarda ise 4 eksenli yapı operatörün tüm ilgili değerleri aynı dijital sistem üzerinden izlemesine olanak sağlar.
4 Eksen Borwerk Dijital Sistemin Avantajları
4 eksen GDS dijital borwerk ölçme sistemi, çoklu hareket yapısına sahip borwerk tezgahlarının dijital konum ölçümüyle desteklenmesini sağlar.
Başlıca avantajları:
- Dört farklı hareketin dijital olarak takip edilmesi
- Konum değerlerinin sayısal olarak görüntülenmesi
- Lineer hareketlerin doğrudan cetveller üzerinden ölçülmesi
- Konvansiyonel borwerk tezgahlarının dijital ölçüm sistemiyle desteklenmesi
- Her harekete farklı uzunlukta cetvel uygulanabilmesi
- Optik veya manyetik cetvel seçeneklerinin değerlendirilebilmesi
- Tek dijital gösterge üzerinden çoklu konum takibi
olarak sıralanabilir. Ölçüm performansı yalnızca gösterge ünitesine değil; cetvel seçimine, montaj kalitesine ve tezgahın mekanik durumuna da bağlıdır.
Borwerk Dijital Fiyat
Borwerk dijital fiyat, 4 eksenli sistemde kullanılacak ekipmanların özelliklerine göre değişiklik gösterebilir. Bu nedenle tüm borwerk tezgahları için geçerli tek bir standart sistem fiyatından söz etmek doğru değildir.
4 eksen borwerk dijital fiyat üzerinde etkili olabilecek başlıca kriterler:
- Dijital gösterge modeli
- Dört cetvelin ölçüm uzunlukları
- Manyetik veya optik cetvel tercihi
- Cetvellerin çözünürlük özellikleri
- Sensör ve sinyal yapısı
- Bağlantı kabloları
- Montaj aparatları
- Tezgahın boyutu ve yapısı
- Montaj ve servis gereksinimleri
olarak sıralanabilir. Borwerk tezgahlarında hareket mesafeleri yüksek olabileceğinden özellikle lineer cetvel uzunlukları borwerk dijital fiyat hesaplamasında önemli kriterlerden biridir.
Doğru fiyatlandırma için tezgah marka/modeli ile dijital olarak ölçülecek dört hareketin strok değerlerinin belirlenmesi gerekir.
4 Eksen Borwerk Dijital Sistem Seçerken Nelere Dikkat Edilmeli?
Doğru borwerk dijital sistem seçimi yapılırken dijital gösterge, lineer cetveller ve tezgahın mekanik yapısı birlikte değerlendirilmelidir.
Sistem seçiminde:
- Borwerk tezgahının marka ve modeli
- Dijital olarak ölçülecek dört hareket
- Her hareketin strok mesafesi
- Cetvel ölçüm uzunlukları
- Manyetik veya optik cetvel tercihi
- Çözünürlük ihtiyacı
- Çalışma ortamı
- Montaj alanları
- Dijital gösterge modeli
- Sinyal uyumluluğu
- Bağlantı özellikleri
- Kablo uzunlukları
kontrol edilmelidir. Özellikle mevcut bir borwerk tezgahına sonradan dijital sistem uygulanacaksa dört borwerk cetvel için gerekli ölçüler tezgah üzerinden ayrı ayrı belirlenmelidir.
GDS Borwerk Dijital Ölçme Sistemi (4 Eksen)
GDS Borwerk Dijital Ölçme Sistemi (4 Eksen), borwerk tezgahlarında dört farklı hareketin lineer cetveller aracılığıyla ölçülmesini ve konum bilgilerinin dijital gösterge üzerinden takip edilmesini sağlayan ölçüm çözümüdür.
4 eksen destekli GDS dijital gösterge ile uygun borwerk cetvel sistemlerinin birlikte kullanılması sayesinde çoklu hareket yapısına sahip borwerk tezgahları dijital konum ölçümüyle desteklenebilir.
Uygulamanın gereksinimlerine göre borwerk manyetik cetvel veya borwerk optik cetvel seçenekleri değerlendirilebilir. Her cetvelin ölçüm uzunluğu, kullanılacağı hareketin gerçek strok değerine göre ayrı olarak belirlenmelidir.
4 eksen DR dijital sistem oluşturulurken gösterge, cetvel, sensör, çözünürlük, sinyal ve bağlantı uyumluluğunun birlikte değerlendirilmesi önemlidir. GDS DR-4M gibi 4 eksen desteği sunan dijital koordinat okuma çözümleri, uygun konfigürasyonla borwerk uygulamalarında kullanılabilir.
Borwerk dijital fiyat ise kullanılacak dört lineer cetvelin ölçüm uzunluklarına, optik veya manyetik cetvel tercihine, dijital gösterge modeline ve montaj gereksinimlerine göre değişiklik gösterebilir.
